Продольный 4-х осевой обрабатывающий фрезерный центр с ЧПУ PDE4D-CNC6500

Контакты

Альберт

+7 (995) 888-07-13

Детальное описание

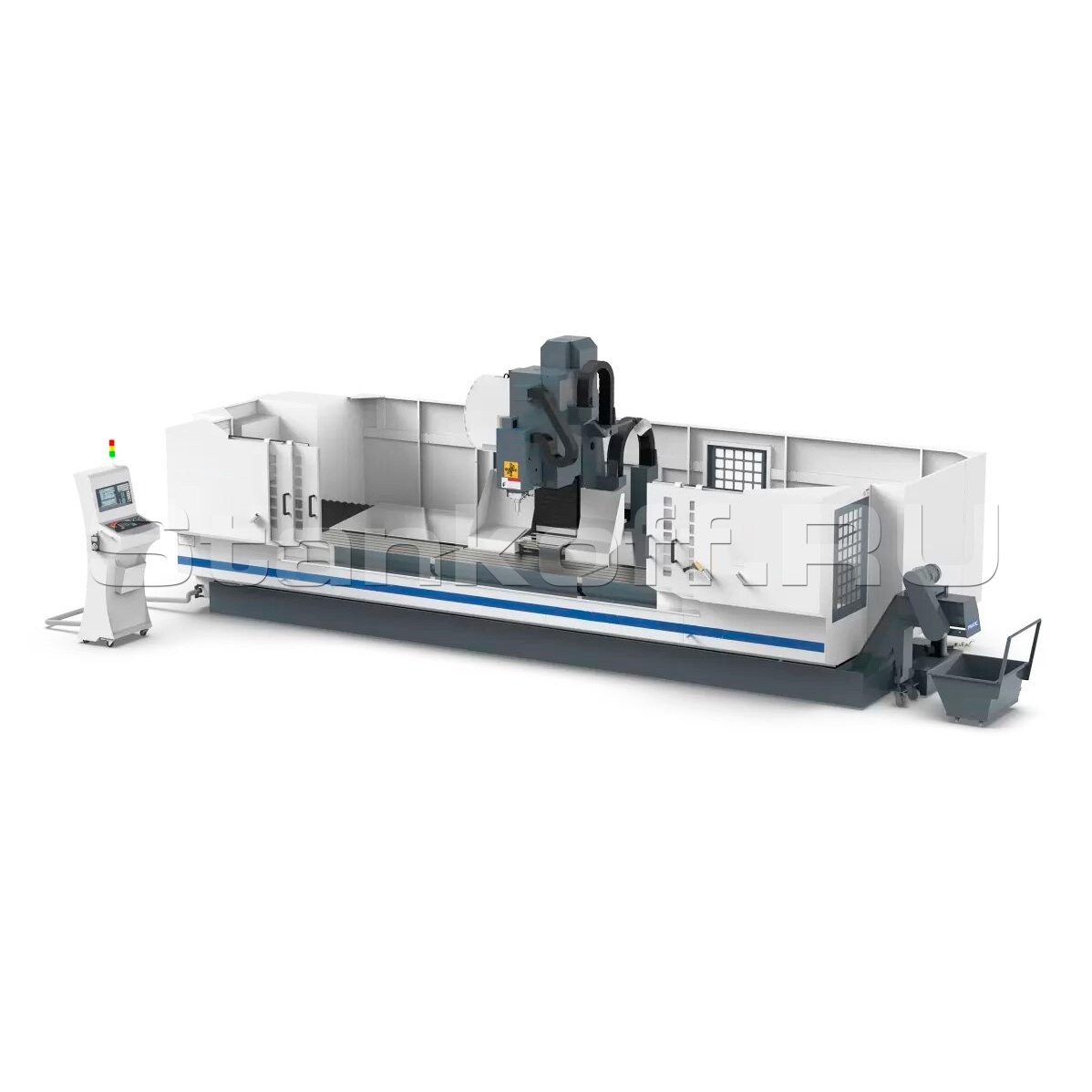

Обрабатывающий центр с ЧПУ с 4-осевой подвижной колонной и большим ходом по оси X. Станок оснащён международной системой ЧПУ-управления и защищён прочным корпусом с защитным ограждением, а также шпинделем с поворотом по оси B в пределах ± 90 °, который отвечает требованиям высокоточной много-осевой обработки материалов специальной формы и криволинейной поверхности, интегрируя фрезерование, сверление, нарезание резьбы на одном станке. Оборудование эффективно обрабатывает металлические профили различной длины из алюминия, стали, меди и других материалов. В стандартную комплектацию входит автоматический конвейер для удаления стружки, упрощающий обслуживание и поддержание чистоты рабочего пространства.

Сферы применения

ОСОБЕННОСТИ КОНСТРУКЦИИ

Чугунная станина

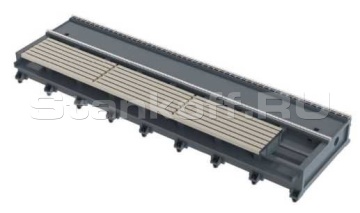

Станина станка изготовлена с применением чугунной отливки HT 250 и подвергается процессу обработки высокими температурами с целью устранения остаточного напряжения. Каждая отливка оснащена усиливающей пластиной. Для обеспечения гравитационной устойчивости центра оборудования используются три ряда опорных ног.

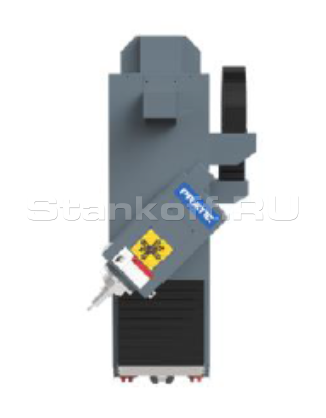

Ось B

Вращается в пределах ±90°, что обеспечивает широкий диапазон обработки. Ход оси B в пределах ±90°, позволяет изготавливать более сложные детали, доставать «труднообрабатываемые» места, повышает эффективность производства и упрощает работу оператора.

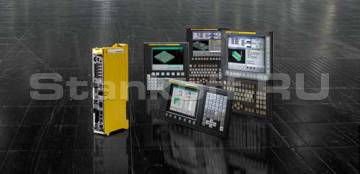

Система ЧПУ FANUC 0i MF PLUS

Универсальная и надёжная система для широкого спектра задач, сочетающая высокую производительность и отличное соотношение цена-качество. Поддерживает до 11 осей подачи, 4 шпиндельных оси и 2 канала, включая опции для загрузчиков.
Основные преимущества:
• Одновременная обработка в 4 осях или 3+2 оси
• Полный набор стандартного ПО для запуска и настройки
• Диалоговое программирование (MANUAL GUIDE i / TURN MATE i)
• Интегрированная система безопасности FANUC Dual Check Safety
• Высокоскоростной PMC, предпросмотр до 400 кадров
• Удобство эксплуатации и функции, аналогичные ЧПУ серии 30i
• Легкая адаптация под специфические задачи

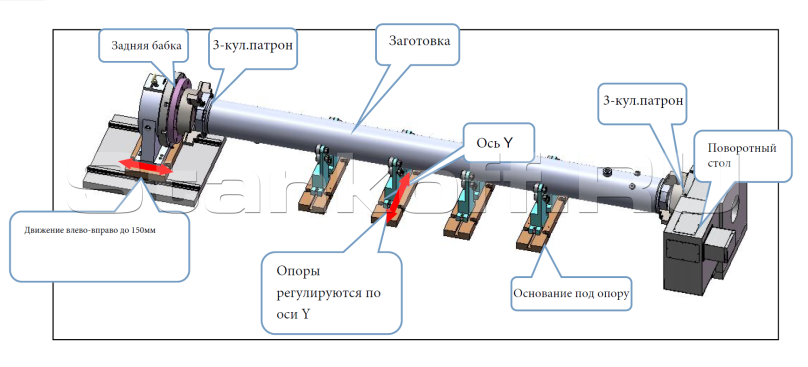

Схема установки и крепления детали на рабочем столе

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

Система ЧПУ Fanuc
Высокоскоростные сервоприводы на осях X/ Y/ Z
Автоматическая система смазки
Литая станина из высококачественного чугуна HT 250
Кабинетная защита без верхней крышки
Масляное охлаждение шпинделя
Передвижная стойка управления
MPG маховичок
LAN порт
5KVA трансформатор
BBT40 инструментальный магазин на 24 позиции
Ленточный стружкоуборочный конвейер
Трехцветная лампа
Освещение рабочей зоны
Пневмопистолет + пистолет СОЖ
Кондиционер электрического шкафа
Чиллер жидкостного охлаждения шпинделя

Возможные опции

Дополнительный шпиндель

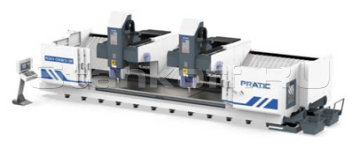

Позволяет выполнять как синхронную, так и асинхронную обработку, что существенно повышает её эффективность. Кроме того, она способна одновременно обрабатывать как симметричные, так и несимметричные заготовки, что способствует увеличению производительности.

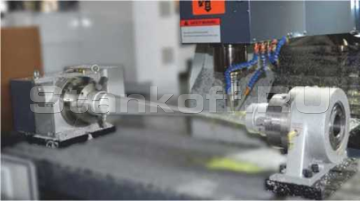

Поворотный стол

Поворотный стол представляет собой удерживающее устройство для обработки с высокой точностью, которое точно удерживает инструменты под необходимым углом для выполнения многогранной обработки за одну установку.

Система СОЖ

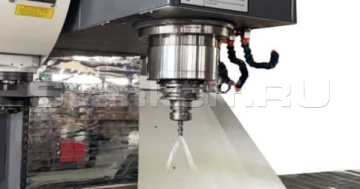

Система TSC подает охлаждающую жидкость под высоким давлением через шпиндель, что обеспечивает эффективное охлаждение во время работы, снижает износ инструмента и повышает производительность обработки.

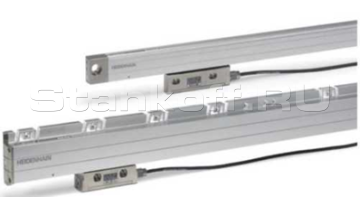

Датчик линейных перемещений

Датчик линейных перемещений измеряет положение линейных осей без промежуточных механических элементов, что устраняет ряд потенциальных источников ошибок, таких как люфт, ошибка шага или нагрев рециркуляционной ШВП.

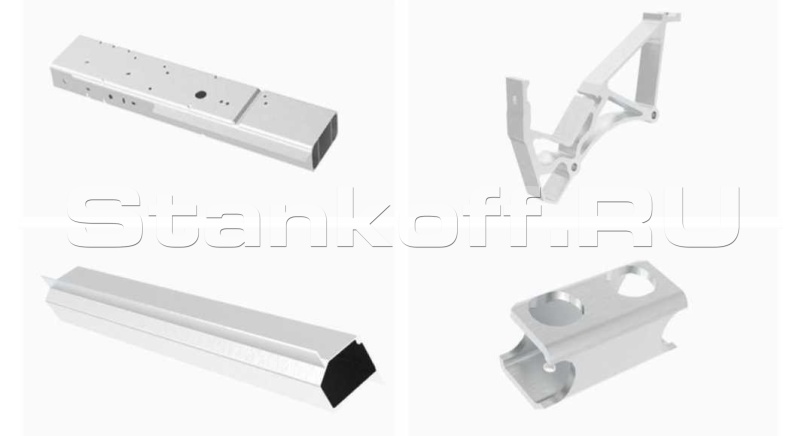

Готовые изделия

Перемещение
Ось X, мм	6500
Ось Y, мм	550
Ось Z, мм	700
Ось В, ˚	±90
Расстояние от конца шпинделя до поверхности рабочего стола, мм	130 - 830
Рабочий стол
Размер рабочего стола (Д×Ш), мм	6500x550
Количество T-образных пазов, шт	5
Т-паз (ширина×расстояние), мм	18x100
Нагрузка на стол, кг/м²	1000
Шпиндель
Тип	С электроприводом
Максимальная скорость, об/мин	18000
Мощность, кВт	16 / 18,5 (S1/S6)
Крутящий момент шпинделя, Н·м	33 / 44 (S1/S6)
Конус шпинделя	BBT40
Подача
Скорость быстрой подачи по X, м/мин	60
Скорость быстрой подачи по Y, м/мин	28
Скорость быстрой подачи по Z, м/мин	28
Скорость рабочей подачи, м/мин	15
Точность позиционирования по X, мм	0,05
Точность позиционирования по Y/Z, мм	0,02
Магазин инструментов
Тип магазинного инструмента	Дисковый
Количество инструментов, шт	24
Время смены инструмента, сек	2
Мощность двигателей
Приводной двигатель по оси X, кВт	3,1/3,0
Приводной двигатель по оси Y, кВт	3,1/1,8
Приводной двигатель по оси Z, кВт	3,1/3,0
Общие параметры
Система ЧПУ	FANUC
Транспортер удаления стружки	Цепной
Система смазки	Автоматическая
Система охлаждения	Водяное охлаждение
Пневматическое давление, МПа	0,6–0,9
Габаритные размеры
Длина, мм	10710
Ширина, мм	2850
Высота, мм	3200
Вес, кг	12500
