Вертикальный обрабатывающий фрезерный центр IMV-12.60

Вертикальный фрезерный обрабатывающий центр IMV позволяет вести комплексную механическую обработку поверхностей заготовки различными способами - фрезерование, сверление, расточка, зенкерование, развертывание отверстия, нарезка внутренних и наружных резьб и др. операции.

Фрезерный центр оснащён ЧПУ (числовым программным управлением), многоинструментальным магазином и устройством для автоматической смены инструмента.

• Цельнолитая чугунная станина и колонна станка усилены ребрами жесткости, что обеспечивает высокую надежность, жесткость и виброустойчивость при тяжелых режимах резания. Станина выполнена методом проектирования конечных элементов (FEA) из высокопрочного серого чугуна марки Mehanit;

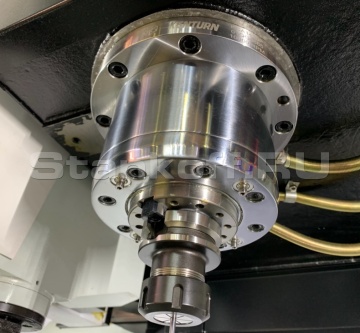

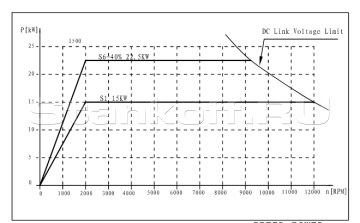

• Мощный высокоскоростной шпиндель 10 000 об/мин мощностью 15/22,5 кВт производства KENTURN (Тайвань). Увеличенная мощность по сранению с аналогичными станками других производителей, позволяет вести более скоростную и производительную обработку;
• Станки оснащены станцие подачи СОЖ под высоким давлением 20 бар. Система подачи СОЖ через шпиндель позволяет повысить качество обработки, увеличить глубину реза, повысить скорости подачи и продлить срок службы инстурмента;

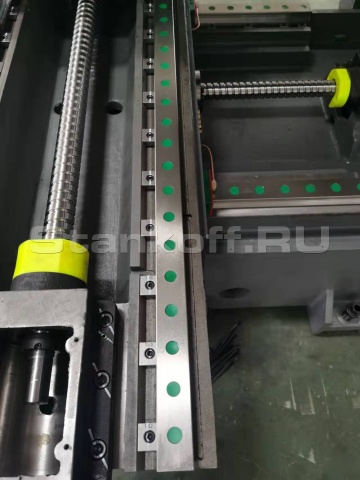

• Линейные направляющие качения роликового типа по осям X,Y,Z производства HIWIN (Тайвань) или THK (Япония) обеспечивают высокую скорость и точность перемещений по осям;

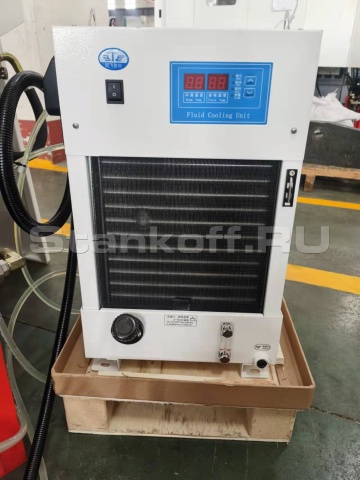

• Масляное охлаждение шпинделя, гарантирует стабильную работу при максимальных нагрузках, предотвращая тепловые расширения;
• Сепаратор СОЖ позволяет удалять маслянные загрязнения из охлаждающей жидкости, что повышает эксплуатационные свойства СОЖ и повышает ее долговечность.

Система ЧПУ HNC-818D обладает технологией высокоскоростного и высокоточного управления, достигает ускорения до 1,8 G, поддерживает синхронное управление по двум осям, обеспечивает полную функциональность с обратной связью через энкодер и оптическую линейку, имеет функцию двусторонней компенсации ошибки шага винта по 20 000 точкам, автоматического измерения и индивидуальной настройки.

Основные параметры:

• 12,1-дюймовый монитор;
• Один канал поддерживает до пяти осей подачи и четырех шпинделей;
• Максимальное количество связанных осей 3+2;
• Контроль поломки инструмента;
• Интеллектуальное управление сроком службы инструмента;
• Технология компенсации тепловых ошибок.

Интеллектуальные функции:

• Многочисленные данные для станков с ЧПУ;
• Контроль поломки инструмента;
• Обеспечение исправности станка;
• Интеллектуальная оптимизация параметров процесса;
• Интеллектуальное управление сроком службы инструмента.

• Стойка ЧПУ HNC-818D;

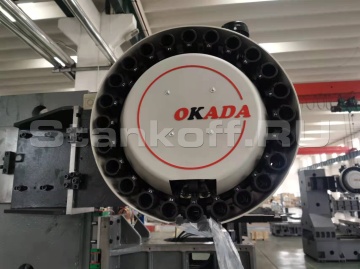

• Инструментальный магазин на 24 позиции (манипулятор);
• Подача через шпиндель СОЖ 20 Бар;
• Масляное охлаждение шпинделя;
• Маслоотделитель (сепаратор для СОЖ);
• Пистолет воздуха;
• Пистолет СОЖ;
• Полностью закрытая кабинетная защита;
• Рабочее освещение;
• Выравнивающие опоры;
• Централизованная система смазки;
• Стружкоуборочный конвейер (ленточный);
• Смыв стружки внутри кабинета;
• Автоматическая система смазки;
• Руководство по эксплуатации станком на русском языке;
• Электромагнитный замок двери;

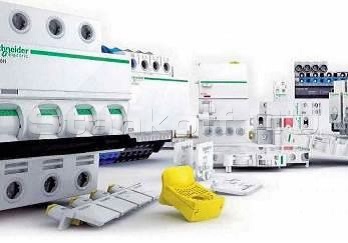

• Электрика Schneider;
• Портативный пульт-маховичок MPG / Бак для СОЖ;
• Трансформатор;
• Подготовка под установку 4-оси.
