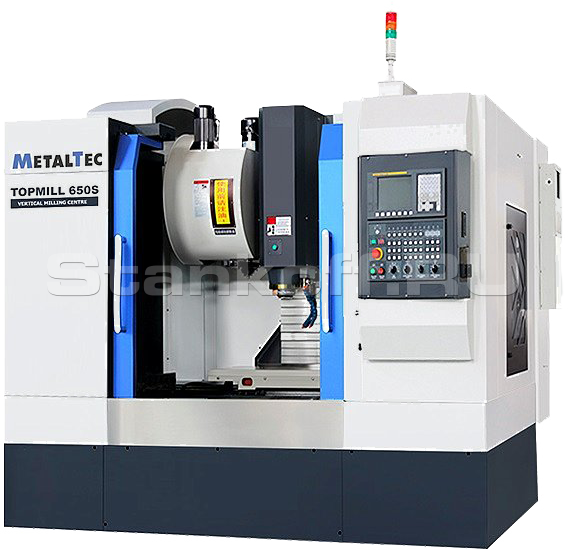

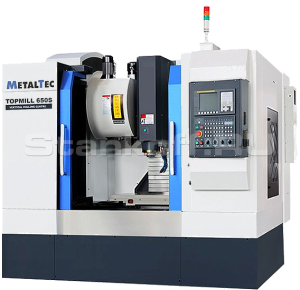

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650S


Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650S Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650S Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650S Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650S Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650S Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650S Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650S Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650S Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650S Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650S Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650S Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650S Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650S Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650S Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650S
В наличии
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

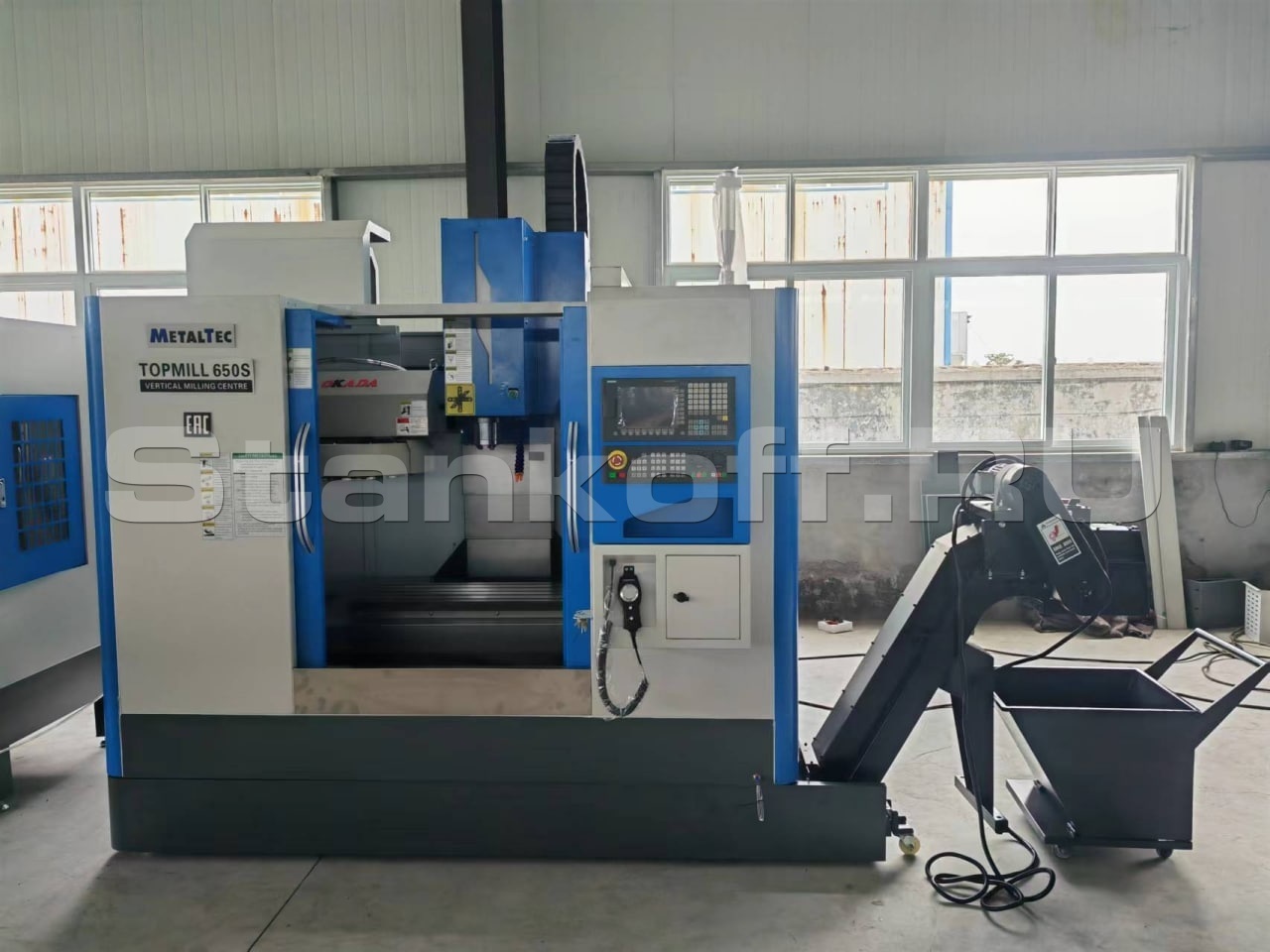

Вертикальные многоцелевые обрабатывающие центры TOPMILL 650S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Станок выполняет такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

Комплектация

Наименование Спецификация Информация
1 Шпиндель BT40 POSA VOLIS (Тайвань)

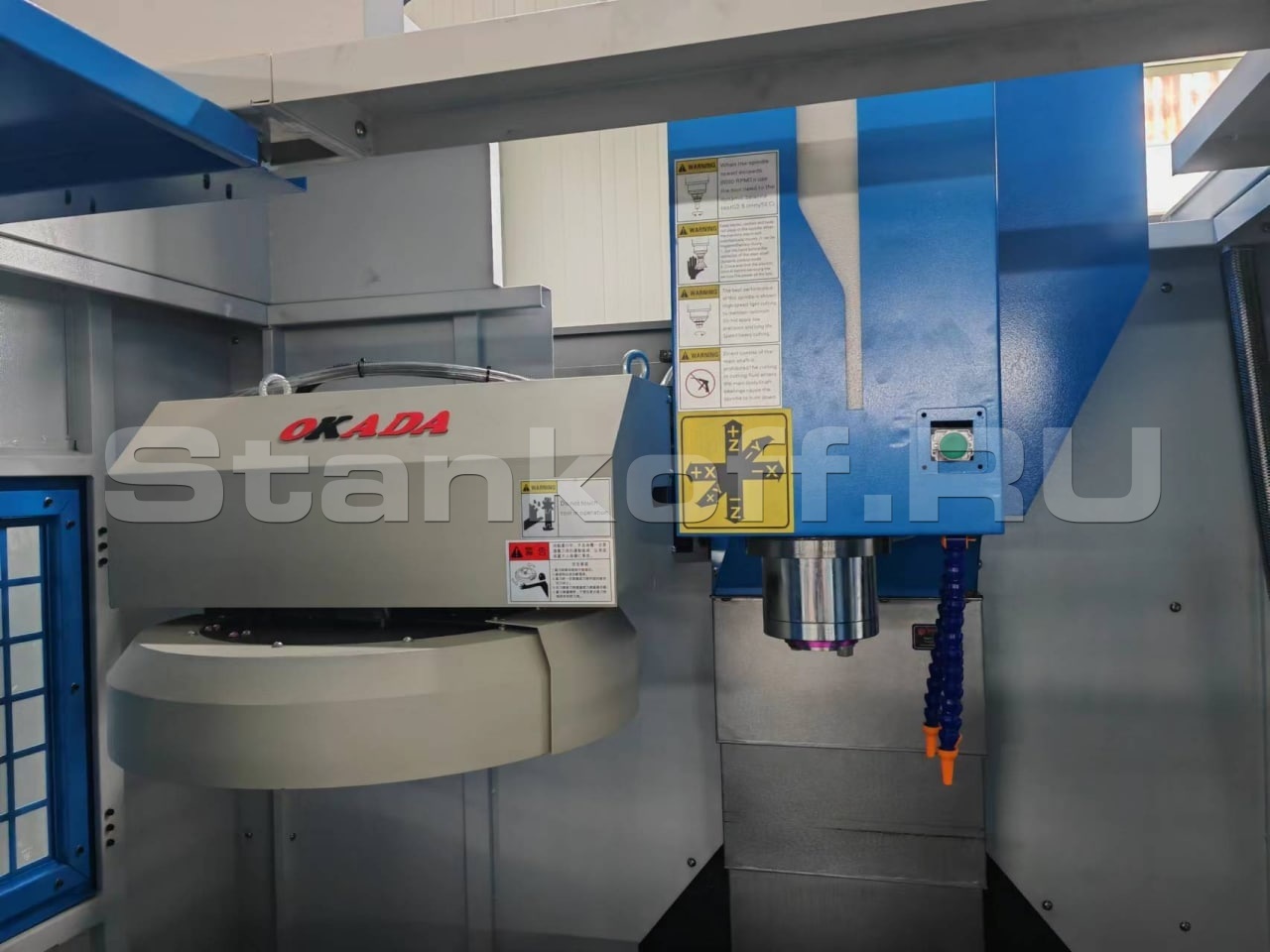

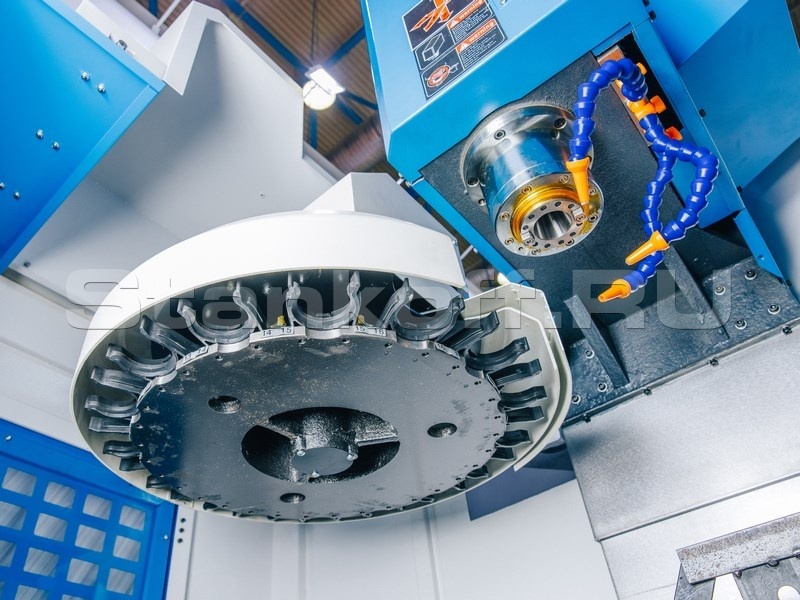

2 Магазин автосмены инструмента BT40 - 16T OKADA (Тайвань)
3 ШВП по оси Х 4012 / P4 HIWIN (Тайвань)
4 ШВП по оси Y 4012 / P4 HIWIN (Тайвань)
5 ШВП по оси Z 4012 / P4 HIWIN (Тайвань)
6 Подшипник винтовой NSK / FAG (Япония)
7 Муфта
8 Насос-кулант Китай
9 Автоматическая система смазки Китай
10 Пневмосистема AirTac (Тайвань)
11 Линейные направляющие
квадратного сечения по оси Х
45 мм HIWIN (Тайвань)
12 Линейные направляющие
квадратного сечения по оси Y
45 мм HIWIN (Тайвань)
13 Линейные направляющие
квадратного сечения по оси Z
45 мм HIWIN (Тайвань)

Конструктивные особенности


Цельнолитая массивная станина

Цельнолитая массивная станина

Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.

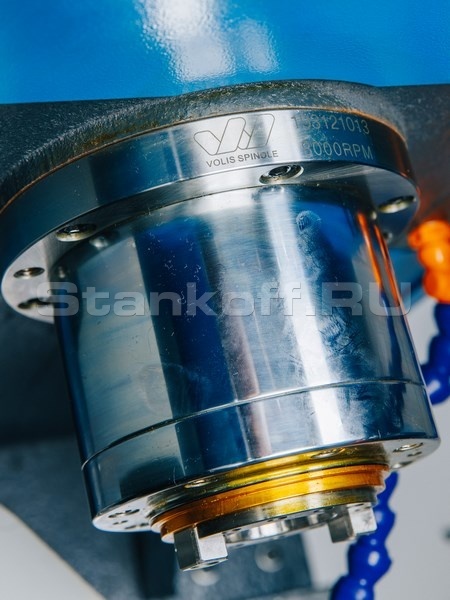

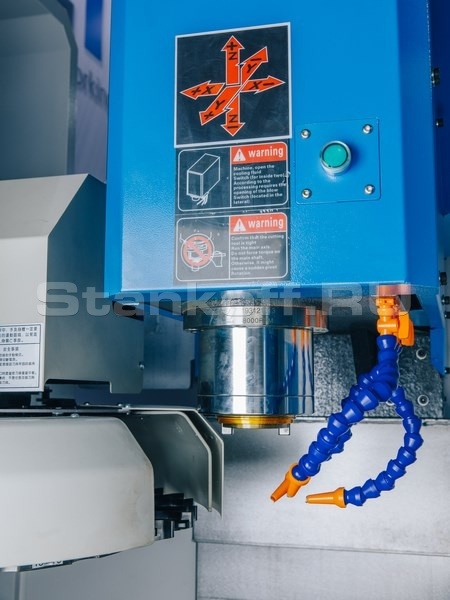

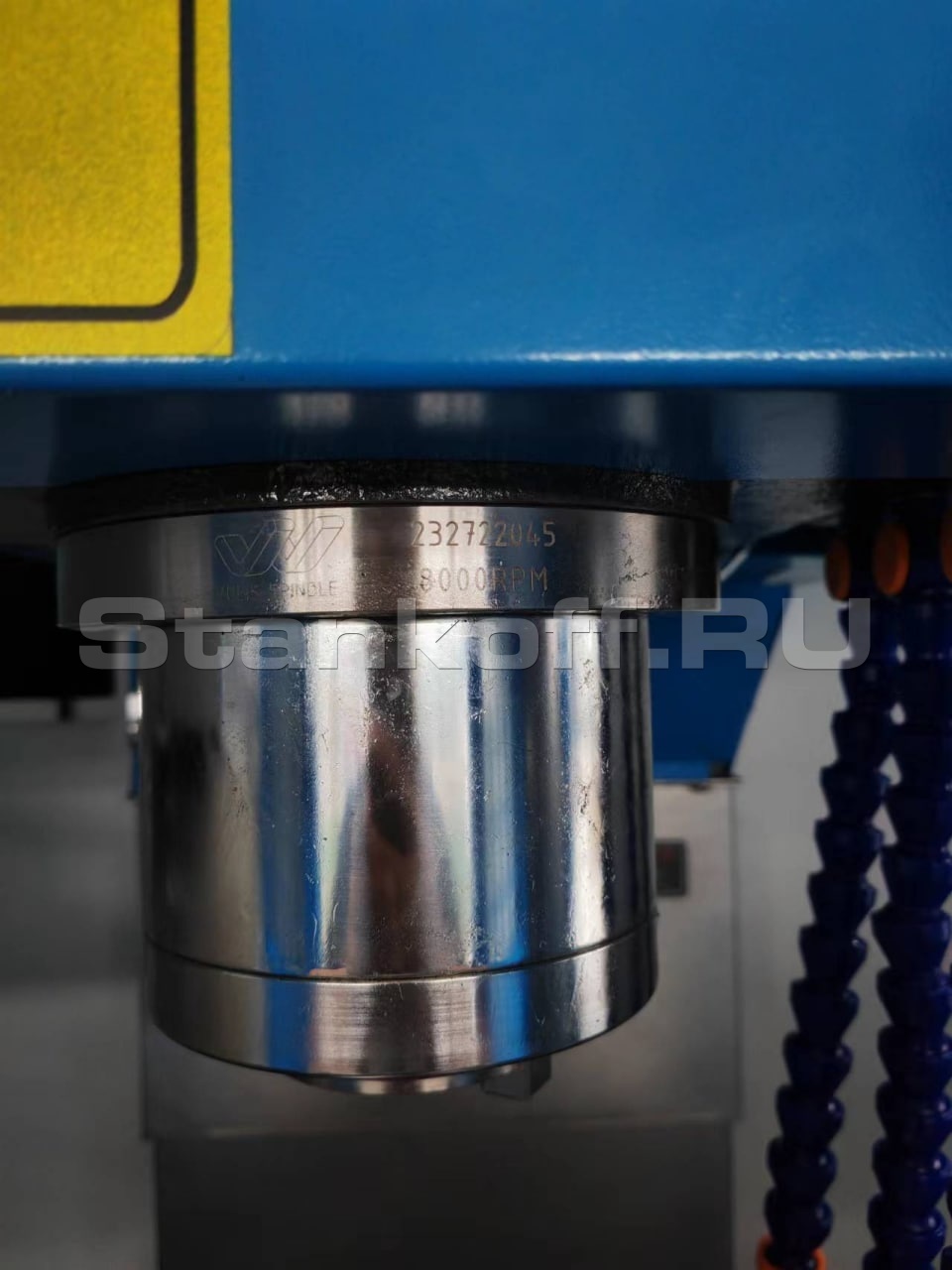

Промышленный электрошпиндель Volis (Тайвань)

Промышленный электрошпиндель Volis (Тайвань)

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 650S, укомплектован высокоточным электрошпинеделем ведущего мирового производителя – Danquan Precision Machinery Co., Ltd (Тайвань). Сборка шпинделей VOLIS - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества. Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.

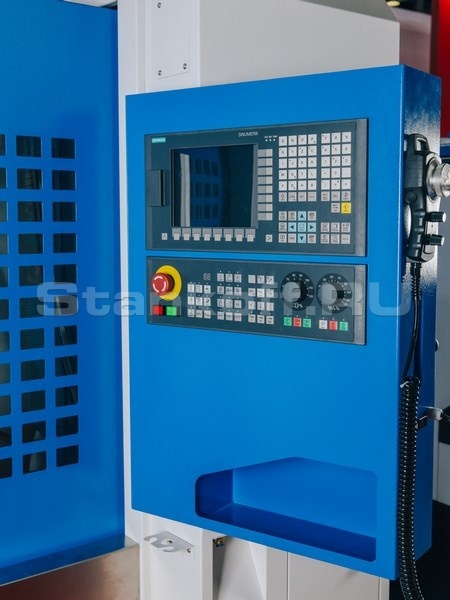

Система управления SIEMENS 808D ADVANCED

Система управления SIEMENS 808D ADVANCED

• Обработка с поддержкой до 4 осей (токарная обработка, фрезерная обработка на обрабатывающих центрах с ЧПУ, а также токарные обрабатывающие центры без оси Y);
• Благодаря функции Advanced Surface в сочетании с высокодинамичными приводами SIEMENS, система 808D Advanced идеально подходит для обработки пресс-форм и штампо
• Auto Servo Tuning (AST). Легкая и быстрая оптимизация системы на станках, которые имеют высокие требования к динамике и точности при обработке штампов и пресс-форм.

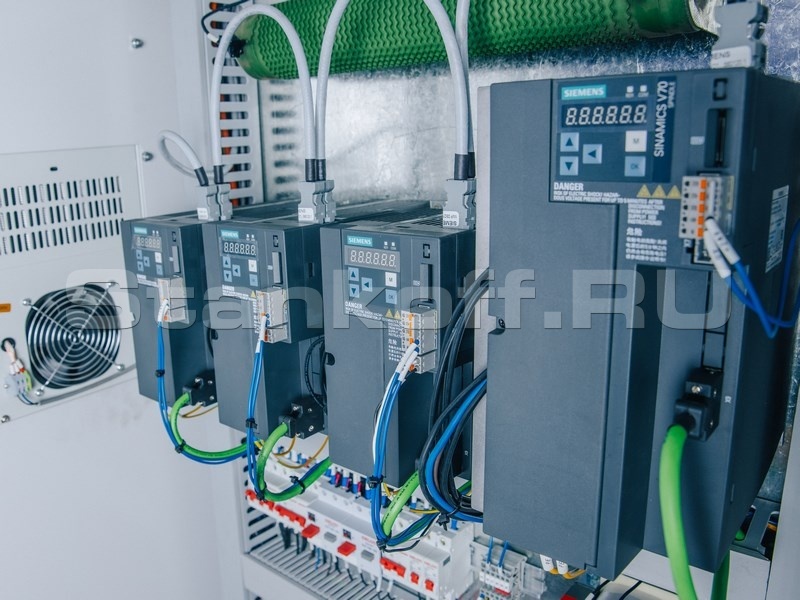

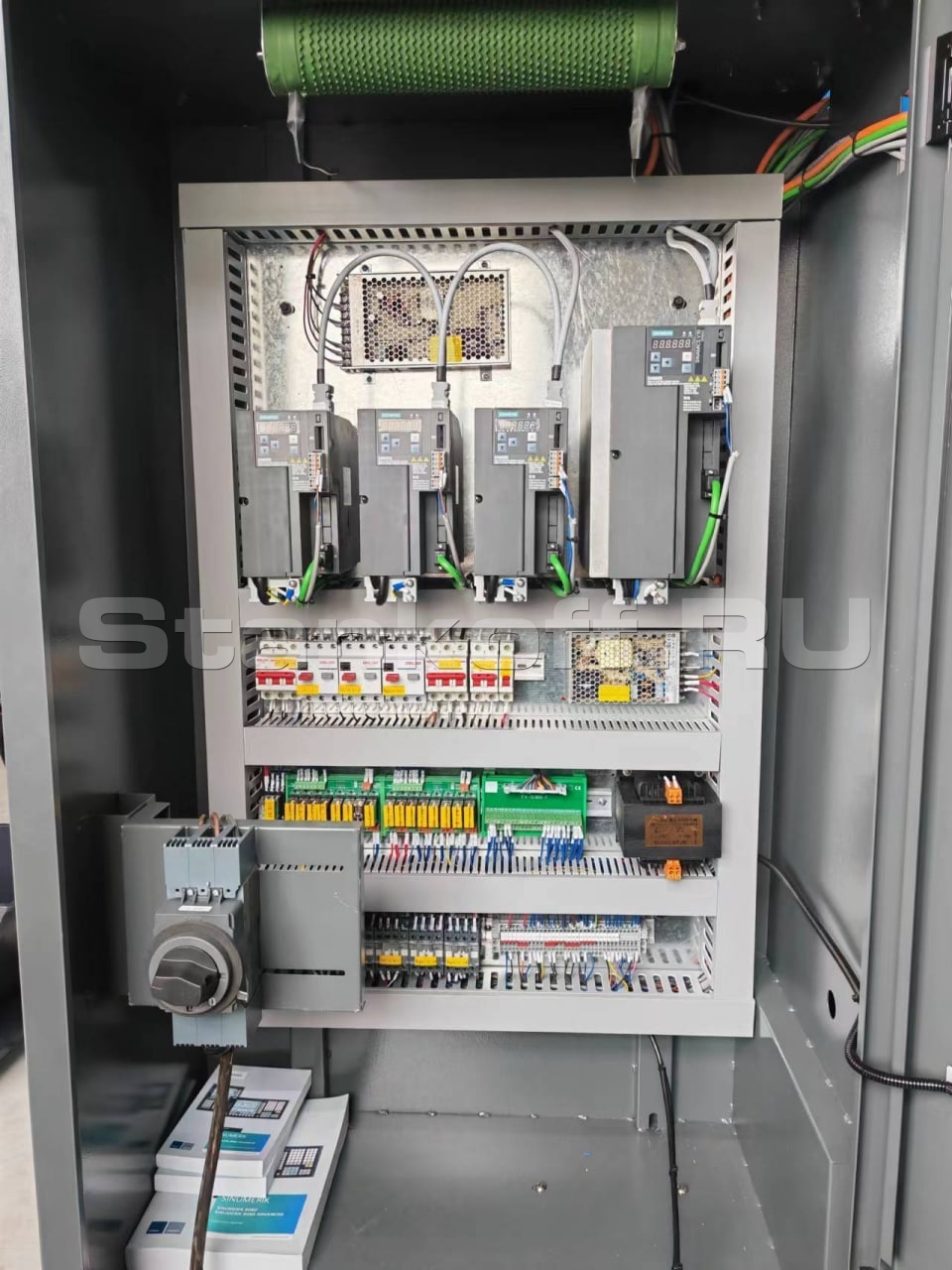

Цифровые серводвигатели и драйверы SIEMENS

Цифровые серводвигатели и драйверы SIEMENS

Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей.

Линейные направляющие HIWIN (Тайвань)

Линейные направляющие HIWIN (Тайвань)

• Высокая технологичность;
• Продолжительный период эксплуатации;
• Высокие скорости перемещения;
• Высокая несущая способность;
• Простота смазки и взаимозаменяемость.

Шарико-винтовые передачи HIWIN

Шарико-винтовые передачи HIWIN

Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка.
ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z).
Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.

Система подачи СОЖ в зону резания

Система подачи СОЖ в зону резания

Предназначена для охлаждения инструмента во время обработки.

Автоматическая система смазки

Автоматическая система смазки

Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.

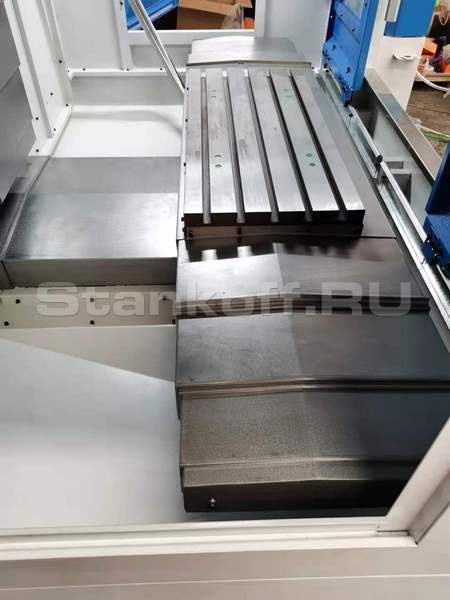

Телескопические защитные кожухи

Телескопические защитные кожухи

Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.

Размеры рабочего стола, мм 800 x 420
Наибольшая нагрузка на стол, кг 500
T-пазы стола, мм 18 x 80 x 5
Перемещение по оси X, мм 650
Перемещение по оси Y, мм 450
Перемещение по оси Z, мм 510
Расстояние от торца шпинделя до поверхности рабочего стола, мм 150 - 660
Расстояние от шпинделя до колонны, мм 470
Направляющие перемещения, X / Y / Z Линейные направляющие (С3)
Шарико-винтовые пары, X / Y / Z 4012 / 4012 / 4012 / Класс точности P4
Обороты шпинделя, об/мин 8000 (ременной привод)
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт 5,5 / 7,5
Тип хвостовика инструмента ВТ40
Емкость магазина инструмента 16
Максимальный вес устанавливаемого инструмента, кг 15
Максимальный диаметр устанавливаемого инструмента, мм 100
Максимальная длина устанавливаемого инструмента, мм 300
Быстрые перемещения по осям Х / Y / Z, мм/мин 24 000 / 24 000 / 20 000
Серводвигатели SIEMENS, X / Y / Z/, нм 7,5 / 7,5 / 15
Скорость обработки, мм/мин 1 - 10 000
Точность позиционирования, мм ± 0,005
Повторяемость, мм ± 0,003
Напряжение, В / Частота, Гц 380 ± 10% / 50 ± 10%
Общая установленная мощность, кВт 11
Давление воздуха, МПа 0,6
Габаритные размеры:
Длина, мм 2350
Ширина, мм 2270
Высота, мм 2500
Вес, кг 4300
