Детальное описание

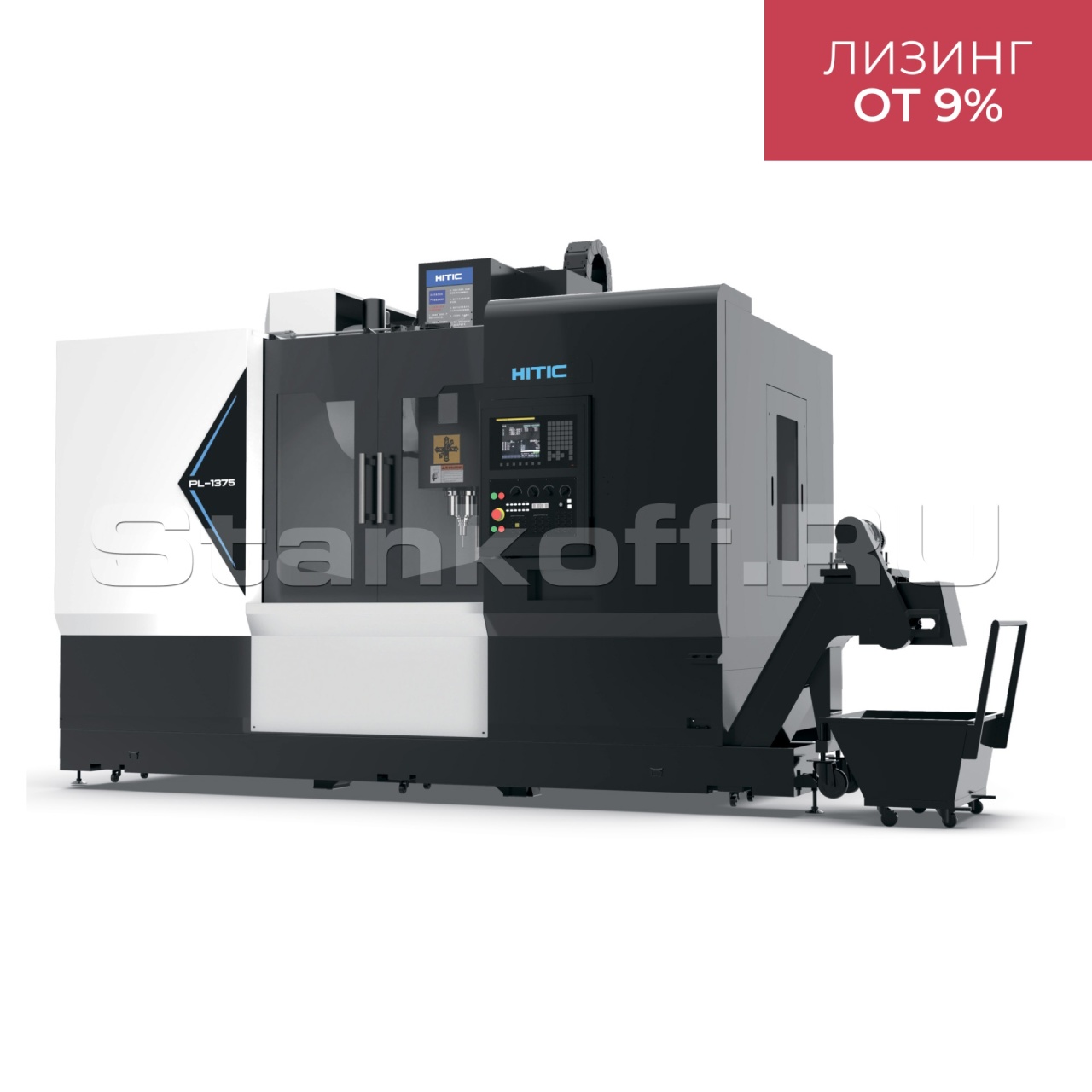

Вертикальный обрабатывающий центр с ЧПУ HITIC PL-1375S — это высокоточный трехосевой станок, предназначенный для выполнения широкого спектра операций: фрезерования, сверления, растачивания и нарезания резьбы.

Станок предназначен для обработки металлических заготовок из алюминия, стали, меди. Широко применяется в производстве компонентов для автомобильной, аэрокосмической и медицинской отраслей, а также в изготовлении пресс-форм, штампов и сложных деталей машиностроения.

Модель HITIC PL-1375S оснащена современной системой ЧПУ, которая обеспечивает стабильное качество обработки, высокую точность и повторяемость. Высокую производительность и динамику перемещений обеспечивают мощные сервоприводы по всем трем осям (X, Y, Z), а также использование комплектующих от ведущих мировых производителей.

Комплектующие

Система управления	SIEMENS 828D (Германия)
Двигатели шпинделя и осей X/Y/Z	SIEMENS (Германия)
Шпиндель BT40 ф150мм	HITIC (Китай)
Подшипник P4	NACHI/NSK (Япония)
ШВП C3	HIWIN/PMI (Тайвань/Япония)
Направляющие P-класса точности	HIWIN/PMI (Тайвань/Япония)
Инструментальный магазин	OKADA/POJU(Тайвань/Китай)
Пневмокомпоненты	Air Tac (Тайвань)
Пуск привода	Mitsubishi (Япония)
Бустер шпинделя	POJU/HAOCHENG (Китай/Тайвань)
Электрокомпоненты	Schneider/ ELCO (Франция/Китай)

Конструктивные особенности

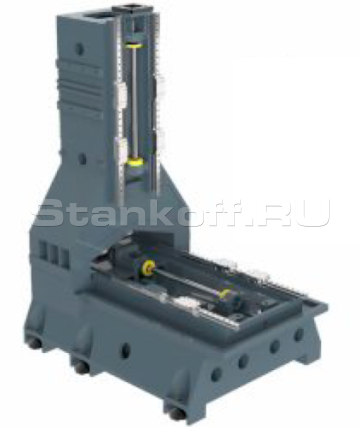

А-образная конструкция

Станина станка имеет А-образную колонну, рассчитанную с применением трехмерной оптимизации для обеспечения высокой точности и стабильности. Основные узлы (основание, колонна и др.) выполнены из высококачественного чугуна Meehanite HT300, обладающего отличным демпфированием вибраций и высокой прочностью. После отжига и естественного старения устраняются внутренние напряжения. Все элементы конструкции проходят анализ и оптимизацию методом конечных элементов для обеспечения долговременной стабильности и точности.

ШВП

На трех осях установлены шариковые винтовые пары класса точности C3, в сочетании с высококачественными подшипниками и высокоточными стопорными гайками для обеспечения точности и плавности работы станка.

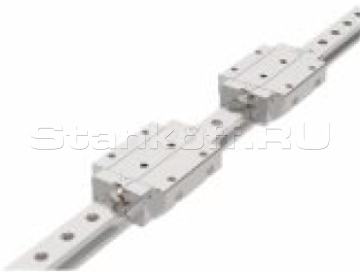

Направляющие

На станке применены высокоточные роликовые направляющие на всех осях P-класса точности (HIWIN / PMI).

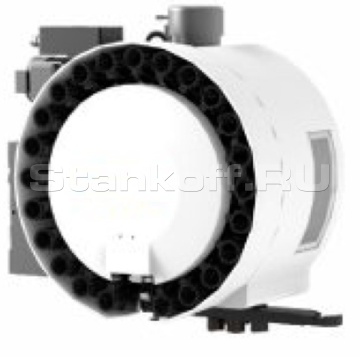

Устройство автоматической смены инструмента

Магазин инструментов револьверного типа с 24 позициями для инструментов, время смены инструмента составляет всего 2 секунды.

Система смазки

Автоматическая централизованная система смазки компонентов станка.

Панель управления

Панель управления интегрирована в корпус станка, что облегчает доступ и управление. Для удобстваоборудование оснащено переносным ручным пультом управления с маховичком (MPG).

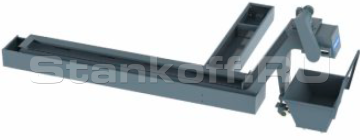

Конвейер для стружки

Конвейер цепного типа с тележкой для стружки и баком СОЖ.

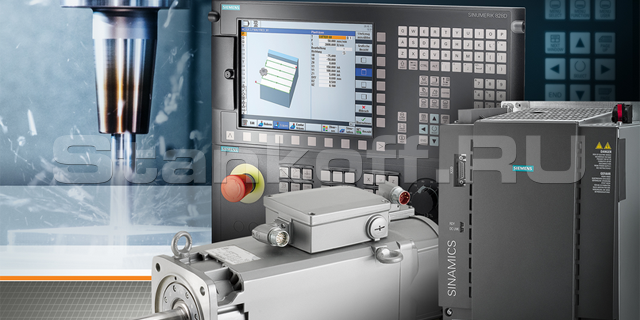

Система ЧПУ SIEMENS SINUMERIK 828D

Siemens SINUMERIK 828D — это мощная и универсальная система ЧПУ среднего класса для фрезерных и токарных станков. Она сочетает высокую точность обработки, надежность и простоту управления благодаря интерфейсу SINUMERIK Operate.

Ключевые особенности:

Новая версия оснащена 15" сенсорным экраном Multitouch с поддержкой Side-Screen и настраиваемыми виджетами.
Высокая производительность: заимствованные технологии от флагмана SINUMERIK 840D (Pro Machining, компенсация вибраций и кивания).
Богатые интерфейсы: USB 3.0, Gigabit Ethernet, OPC UA-сервер, поддержка MindSphere.
Безвентиляторная конструкция с литой магниевой панелью и NVRAM (без жестких дисков).
Графический интерфейс, полная QWERTY-клавиатура, цветной дисплей (10,4" / 15").

Комплектация

Вертикально-фрезерный обрабатывающий центр PL-1375 в сборе, в указанной комплектации
Система ЧПУ SIEMENS 828D
Дисплей системы ЧПУ с диагональю 10,4" на панели оператора
Русифицированный интерфейс системы ЧПУ
Переносной ручной пульт оператора с маховичком (MPG)
USB, RS-232 и Ethernet (LAN) порты
Жесткое нарезание резьбы метчиком
Основание, колонна и подвижные части станка из чугуна марки Meehanite HT300
Серводвигатели осей X/Y/Z производства ф. SIEMENS (Германия)
Система охлаждения шпинделя с охладителем масла (чиллер)
Автоматическая централизованная система смазки компонентов станка
Обдув конуса шпинделя воздухом во время цикла смены инструмента
Система подачи СОЖ в зону резания с возможностью подачи СОЖ через форсунки на торце шпинделя
Гибкие трубки с соплами для подачи СОЖ (2 шт.) и воздуха (1 шт.), с боковой стороны шпинделя
Кабинетная защита рабочей зоны – боковые кожуха с дверцами (слева и справа), передние двери на магнитах и с защитным замком SS/E-01A, задняя стенка и крыша станка
Телескопические защитные кожухи направляющих из нержавеющей стали на осях X/Y/Z
Теплообменное устройство электрошкафа
Трансформатор
Трехцветная сигнальная лампа индикации состояния Оборудования
Освещение рабочей зоны (по 1 лампе слева и справа в рабочей зоне, всего 2 лампы)
Пистолет для обдува воздухом
Пистолет СОЖ
Комплект инструментов для обслуживания Оборудования с ящиком
Комплект болтов и опор для установки Оборудования
Форсунки для смыва стружки в рабочей зоне, на задней стенке станка (по 3 гибких трубки с соплами, слева и справа от колонны станка, всего 6 шт.)
Стружкоуборочный конвейер цепного типа с тележкой для стружки
Руководство по эксплуатации на русском языке

Перемещения
X ось, мм	1300
Y ось, мм	750
Z ось, мм	600
Расстояние от торца шпинделя до поверхности стола, мм	120-720
Рабочий стол
Размеры, мм	1300x700
Максимальная нагрузка, кг	800
Количество/ширина Т-пазов, мм	7 / 18
Расстояние между Т-пазами (шаг), мм	100
Шпиндель
Максимальная частота вращения, об/мин	12000
Мощность (S1 / S6-40%), кВт	9 / 17.1
Крутящий момент (S1 / S6-40%), Нм	57 / 108
Привод от двигателя к шпинделю, тип	Прямой привод (Direct drive)
Конус, тип	BBT-40
Динамическая балансировка, класс	G1
Подачи
Тип направляющих X/Y/Z	Качения, роликовые
Макс. ускоренные перемещения (холостой ход), м/мин	36 / 36 / 36
Диапазоны рабочих подач, мм/мин	1-10 000
Точность позиционирования, мм	±0,005
Повторяемость (повторное позиционирование), мм	±0,003/300
Мощность двигателей осей X/Y/Z, кВт	3.1 / 3.1 / 3.1
Крутящий момент двигателей осей X/Y/Z, Н*м	61 / 61 / 61
Инструментальный магазин
Тип	Барабанного типа, с манипулятором (тип – рука)
Количество позиций, шт	24
Макс. диаметр инструмента (занятые/свободные ячейки), мм	Ø75 / 150
Максимальная длина инструмента, мм	300
Максимальный вес инструмента, кг	8
Время смены инструмента (И-И), секунд	2
Трансформатор
Мощность, кВт	5
Сжатый воздух
Давление во внешней сети, МПа	0.6-0.9
Система смазки
ШВП	Автоматическая
Линейные направляющие	Автоматическая
Охлаждение
Мощность привода, кВт	0,75
Тип системы	Водоструйная внешняя
Удаление стружки
Тип	Цепной
Детали защиты
Защита рабочей зоны	Закрытая кабинетная
Защита направляющих	Телескопическая
Требования к окружающей среде
Электропитание	3Ф, 380В, 50Гц
Температура, ℃	5 - 40
Влажность, %	30 - 75
Вибрация	< 0.5G
Грузоподъемность, т/м²	2,5
Заземление, Ω	<10
Габаритные размеры
Высота, мм	3150
Ширина, мм	2750
Длина, мм	3300 + 1050
Вес, кг	7500
