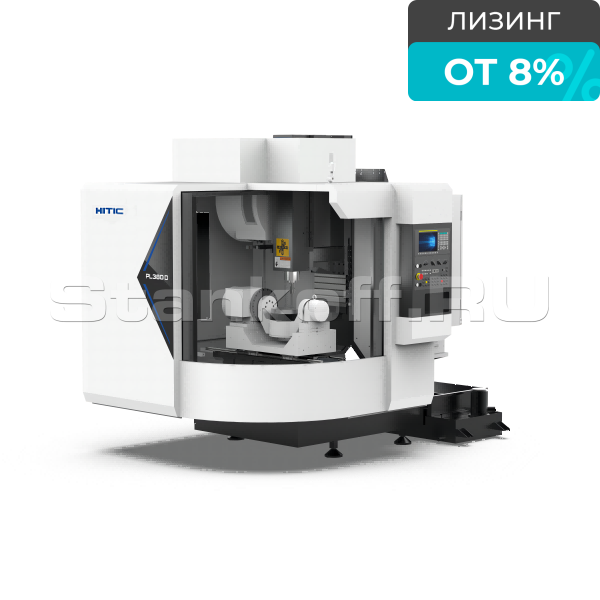

Пятиосевой вертикальный фрезерный обрабатывающий центр с ЧПУ HITIC PL-380D F

В наличии

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Пятиосевой вертикальный фрезерный обрабатывающий центр с ЧПУ HITIC PL-380D Fanuc Подробное описание и цена >>>

Пятиосевой вертикальный фрезерный обрабатывающий центр с ЧПУ HITIC PL-380D Подробное описание и цена >>>

Пятиосевой вертикально-фрезерный обрабатывающий центр с ЧПУ HITIC PLWZ-400B/Siemens Подробное описание и цена >>>

Детальное описание

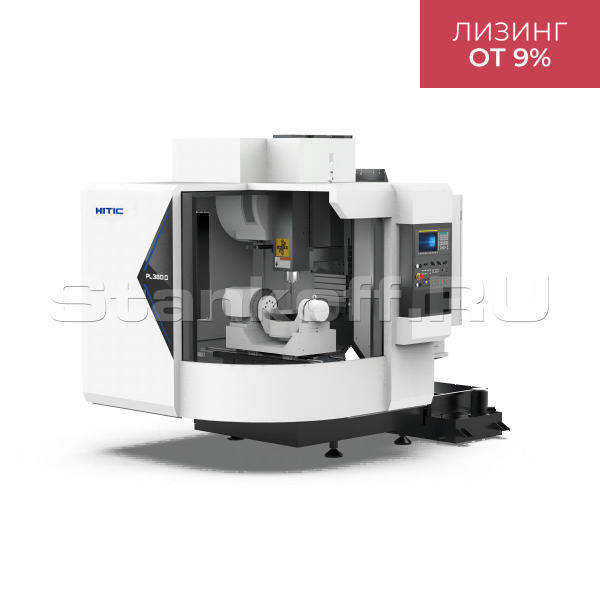

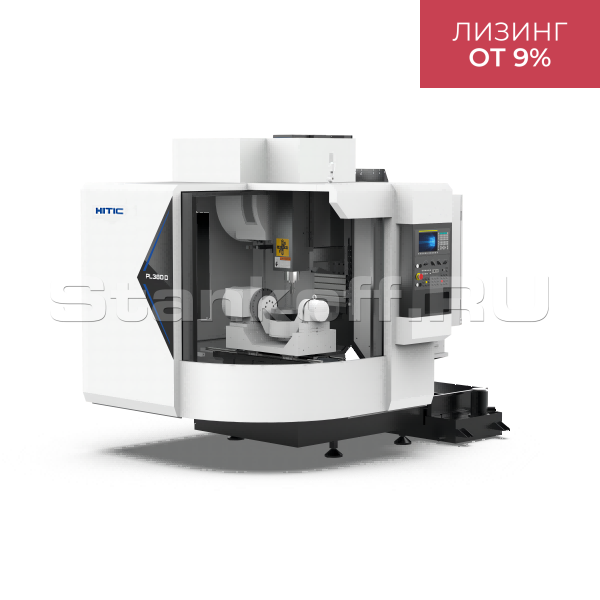

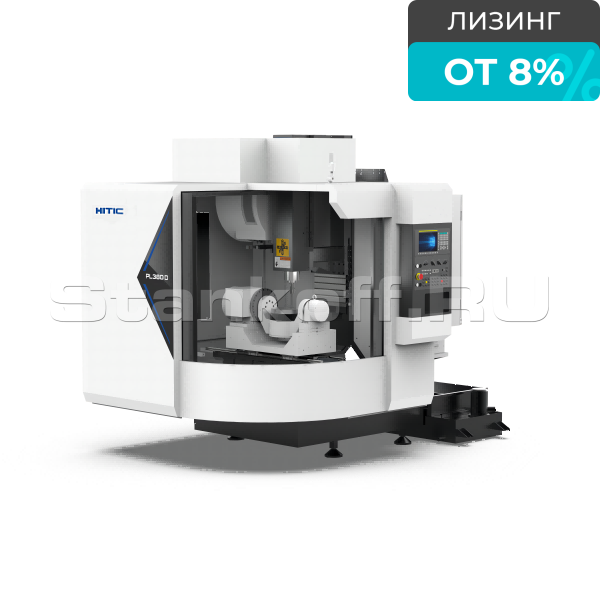

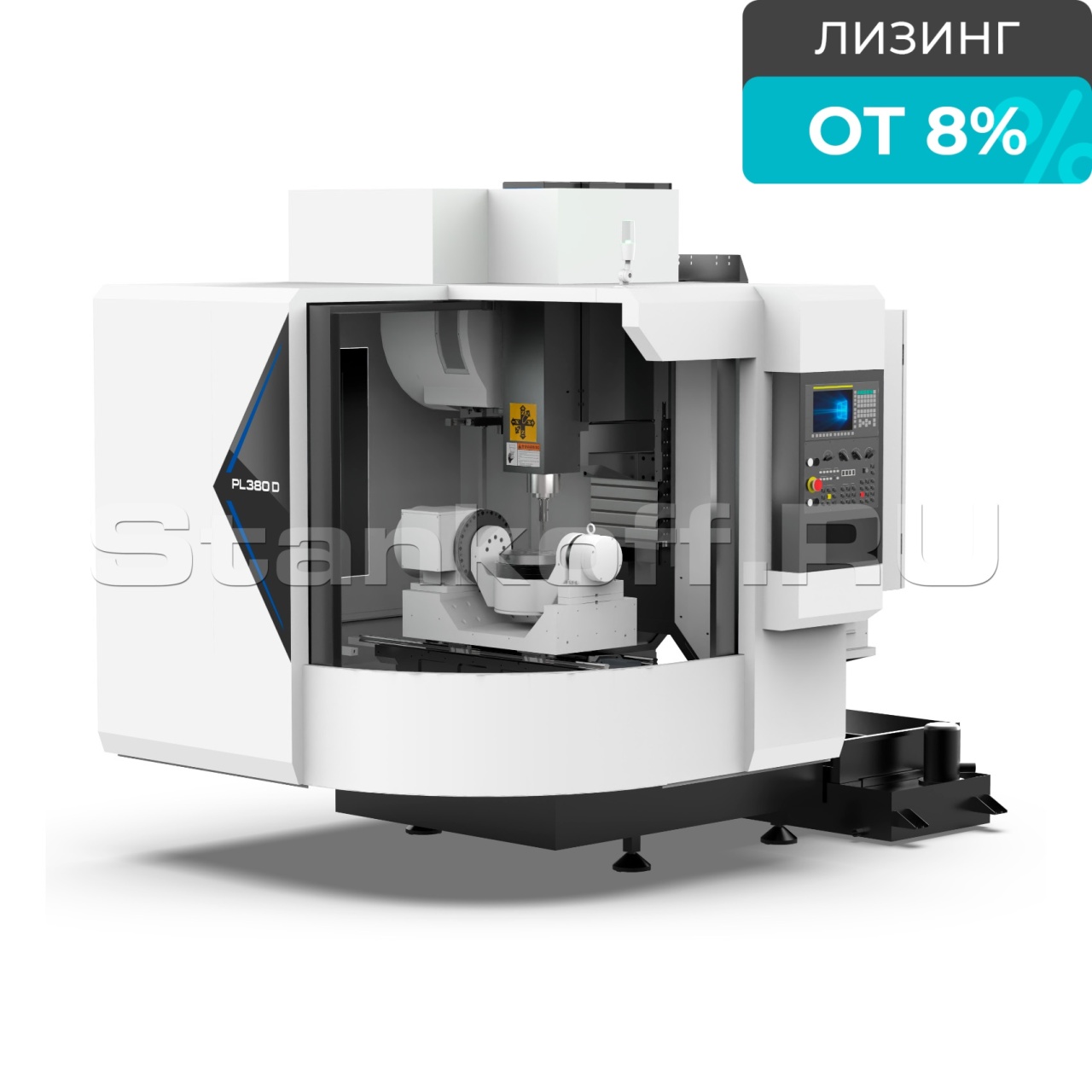

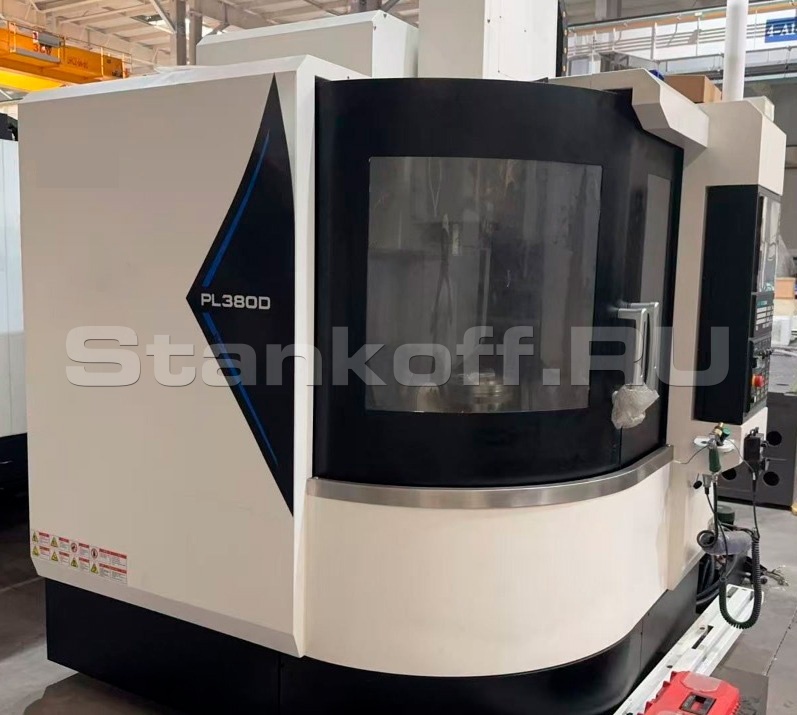

Пятиосевой вертикальный фрезерный обрабатывающий центр с ЧПУ HITIC PL-380D F – высокоточный станок, предназначенный для высокоскоростной и многокоординатной обработки. Станок сочетает современные технологии, стабильность и оптимальное соотношение цены и производительности. Применяется в автомобилестроении, авиации, судостроении, станкостроении и производстве пресс-форм. За одну установку обеспечивает фрезерование, сверление, растачивание и резьбонарезание, полностью соответствуя международным стандартам ISO.

Преимущества:

Поворотный стол с прямым приводом DD — максимальная точность.
Прямой привод шпинделя FANUC — высокая скорость и жесткость
Интегрированная конструкция станины и стола — высокая динамика и стабильность
Подходит для сложных форм и мелких пресс-форм.
Многокоординатная обработка с высокой точностью.
Широкий спектр операций за одну установку.

Комплектующие

Система управления	FANUC (Япония)
Шпиндель	HITIC (Китай)
Подшипник	NACHI / NSK (Япония)
ШВП	HIWIN / PMI (Тайвань / Япония)
Направляющие	HIWIN / PMI (Тайвань / Япония)
Инструментальный магазин	AI MACH / POJU / OKADA (Китай / Тайвань)
Пневмокомпоненты	Air Tac (Тайвань)

Особенности

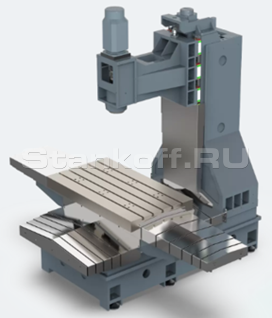

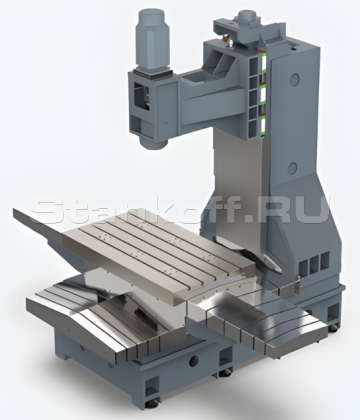

Конструкция

Высокопрочная станина из чугуна марки HT300 в сочетании с подвижной конструкцией гарантирует жёсткость, стабильность и надёжную работу при высоких скоростях и нагрузках.

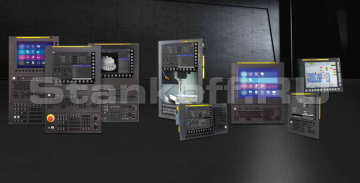

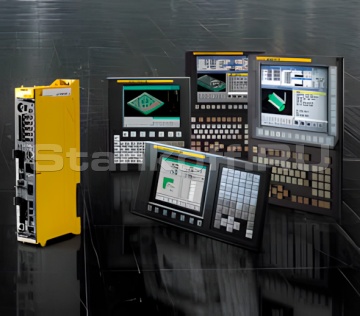

Система ЧПУ FANUC 0i

Fanuc 0i — это надежная и производительная система ЧПУ, разработанная для управления фрезерными станками и других металлообрабатывающих машин. Она отличается простотой применения, широким функционалом и стабильной работой даже в условиях высокой нагрузки.

Преимущества:
• Высокая точность: точное управление сервоприводами, компенсация механических погрешностей.
• Гибкое программирование: полная совместимость с G-кодом (ISO), поддержка макропрограмм и удобный интерфейс.
• Надежность: устойчива к вибрациям, перепадам температур и промышленным помехам.
• Удобный интерфейс: цветной экран, понятная навигация, поддержка ручного ввода MDI.
• Расширенные функции: подключение 4-й и 5-й осей, поддержка высокоскоростной обработки (HSC), встроенные циклы обработки.
•Широкая совместимость: интеграция с измерительными системами, датчиками и автоматической сменой инструмента (ATC).

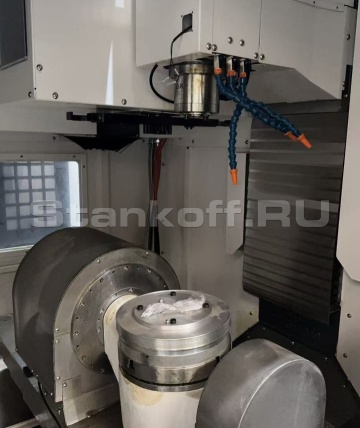

Шпиндель BBT40 с приводом DIRECT DRIVE

Обеспечивает высокоточную и высокоскоростную резку со скоростью до 15 000 об/мин. Приводится в действие серводвигателем с тормозом, что гарантирует стабильность и надежность при фрезеровании и сверлении. Система охлаждения поддерживает постоянную температуру, снижая термическую деформацию и обеспечивая стабильную производительность, а автономная функция кольцевого распыления воды эффективно продлевает срок службы инструмента.

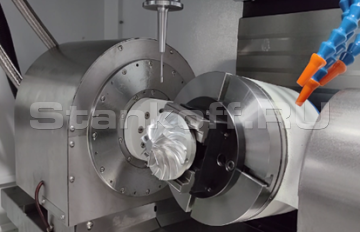

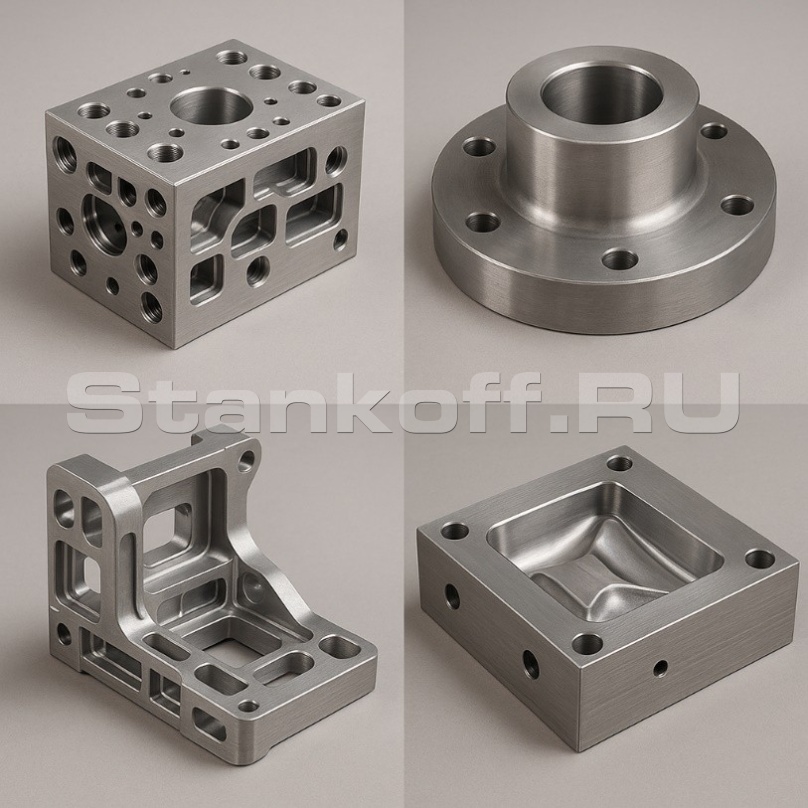

Получаемые детали

Стандартная комплектация

Специализированный CNC-контроллер FANUC 0i MF
Высокопрочный механический шпиндель
Серводвигатель шпинделя с жестким нарезанием резьбы
Высокопроизводительные серводвигатели осей X/Y/Z
Централизованная система автоматической смазки направляющих
Основные несущие и подвижные элементы из литья
Маслоохладитель шпинделя
Полностью закрытый защитный кожух
Система охлаждения с водяным распылением
Интегрированный операторский шкаф
Съемная рукоятка (MPG) LAN-порт
Трансформатор 10 кВА
Дисковый магазин инструментов BT 40-24T
Сборный бак для стружки
Трехцветный сигнальный светильник
Рабочее освещение станка
Пневматический пистолет для очистки, водяной пистолет
Поворотный стол с осями A/C

Перемещения
X-ось, мм	500
Y-ось, мм	560
Z-ось, мм	500
От торца шпинделя до поверхности стола, мм	40 – 540
Угол наклона оси B, °	±110°
Угол поворота оси C, °	±360°
Рабочий стол
Диаметр стола, мм	260
Загрузка (горизонтальная/вертикальная), кг	50
Шпиндель
Макс. скорость, об/мин	15000
Тип привода	Прямой
Конус	BT40
Тип установки	Вертикальный
Подачи
Ускоренная подача X/Y/Z, м/мин	36 / 36 / 36
Диапазон рабочей подачи X/Y/Z, мм/мин	5–20000 / 5–20000 / 5–20000
Точность позиционирования X/Y/Z, мм	±0.005/300
Точность повторного позиционирования X/Y/Z, мм	±0.003/300
Привод
Мощность сервопривода по осям X/Y/Z, кВт	1,8 / 1,8 / 3
Макс. крутящий момент X/Y/Z, Нм	27 / 27 / 45
Мощность сервопривода шпинделя, кВт	7,5 / 15
Крутящий момент шпинделя, Нм	35,8 / 95,5
Скорость вращения шпинделя, об/мин	12000
Точность позиционирования оси B/C, сек	±10 / ±10
Точность повторного позиционирования B/C, сек	±2 / ±2
Номинальная мощность по осям B/C, кВт	5,3 / 2,2
Номинальный крутящий момент по осям B/C, Нм	253 / 105
Номинальная скорость оси B/C, об/мин	200 / 200
Инструментальный магазин
Тип магазина	Дисковый
Тип инструмента	BT40
Количество инструмента	24
Макс. диаметр при занятых гнёздах, мм	80
Макс. длина при занятых гнёздах, мм	300
Макс. вес при занятых гнёздах, кг	8
Макс. диаметр при свободных соседних гнёздах, мм	125
Время смены инструмента, сек	2
Требования к питанию
Мощность трансформатора, кВт	20
Давление воздуха, МПа	0,6 – 0,9
Система смазки
ШВП	Автоматическая
Линейные направляющие	Автоматическая
Охлаждение
Мощность двигателя охладителя, кВт	0,75
Тип охлаждения	Внешняя водоструйная система
Удаление стружки
Тип удаления стружки	Бак для СОЖ
Защита
Защита машины	Закрытая кабинетная
Защита направляющих	Телескопическая
Условия к работе
Электропитание	3Φ, 380В, 50Гц
Температура, ℃	5 – 40
Влажность, %	30 – 75
Грузоподъёмность пола, т/м²	2,5
Габариты
Длина, мм	2980
Ширина, мм	2220
Высота, мм	2757
Вес, кг	4000
