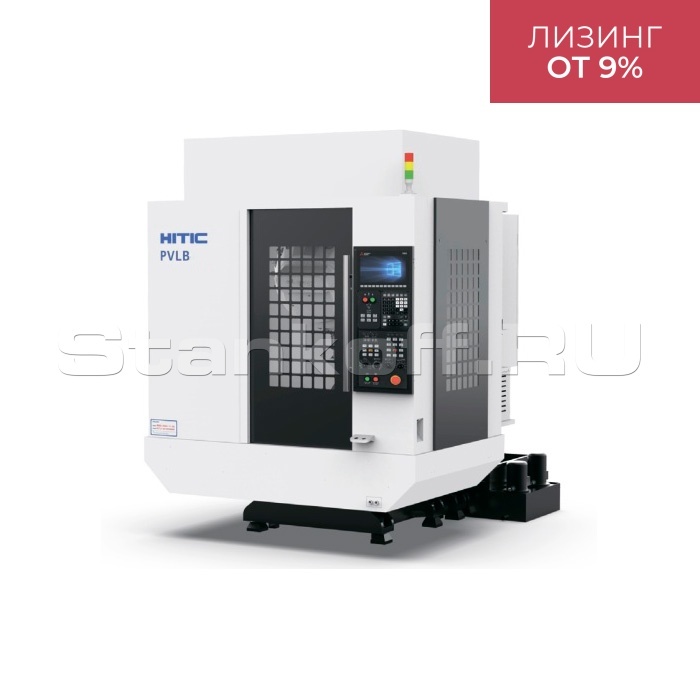

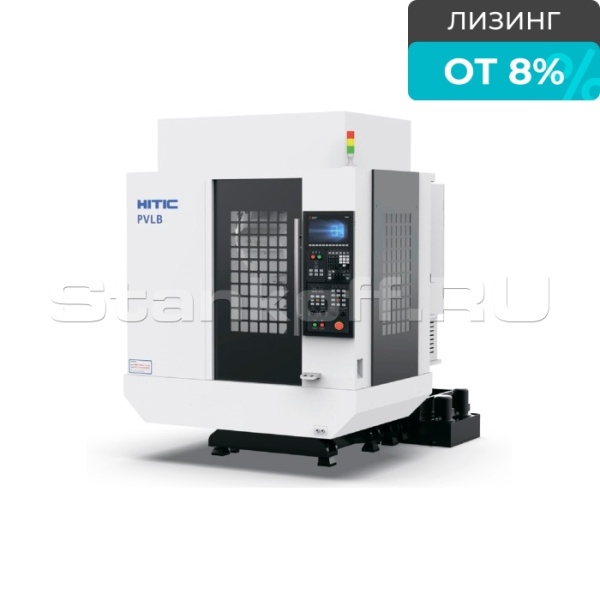

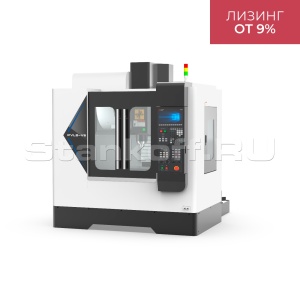

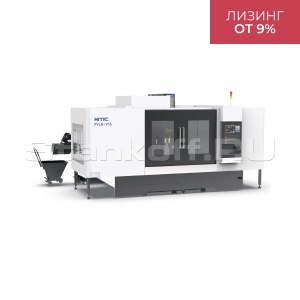

Вертикальный фрезерный обрабатывающий центр с ЧПУ HITIC PVLB-T6
+7 (995) 888-07-13
Детальное описание
Вертикальный обрабатывающий центр с ЧПУ HITIC PVLB-T6 — это высокоточный трехосевой станок, предназначенный для выполнения широкого спектра операций: фрезерования, сверления, растачивания и нарезания резьбы.
Станок предназначен для обработки металлических заготовок из алюминия, стали, меди. Широко применяется в производстве компонентов для автомобильной, аэрокосмической и медицинской отраслей, а также в изготовлении пресс-форм, штампов и сложных деталей машиностроения.
Модель HITIC PVLB-T6 оснащена современной системой ЧПУ, которая обеспечивает стабильное качество обработки, высокую точность и повторяемость. Высокую производительность и динамику перемещений обеспечивают мощные сервоприводы по всем трем осям (X, Y, Z), а также использование комплектующих от ведущих мировых производителей.
Конструктивные особенности

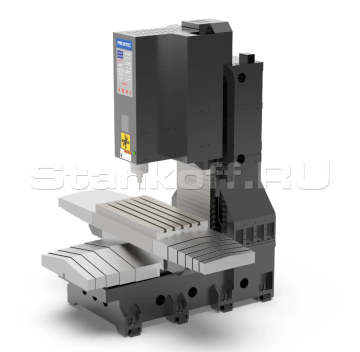

А-образная конструкция
Колонна станка выполнена в виде А-образной конструкции, оптимизированной с применением трёхмерного моделирования, что гарантирует высокую жёсткость и стабильность при обработкеКлючевые элементы конструкции — включая основание, колонну и другие узлы — изготовлены из высококачественного виброустойчивого чугуна Meehanite HT300. Этот материал обладает отличными демпфирующими свойствами и служит прочным основанием для всего станка. Тепловая обработка и естественное старение полностью устраняют остаточные внутренние напряжения в материале.

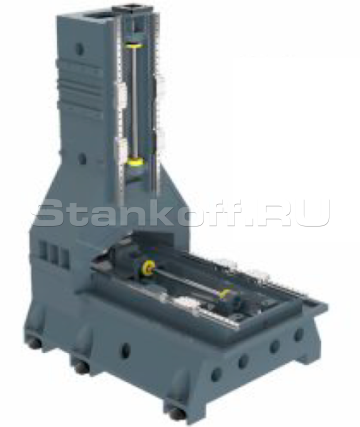

ШВП
На трех осях установлены шариковые винтовые пары класса точности C3, в сочетании с высококачественными подшипниками и высокоточными стопорными гайками для обеспечения точности и плавности работы станка.

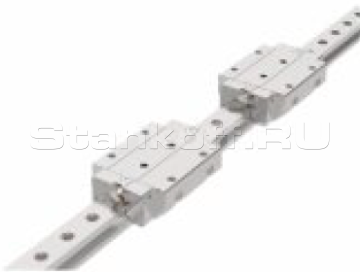

Направляющие
На станке применены высокоточные роликовые направляющие на всех осях P-класса точности (HIWIN / PMI).
Устройство автоматической смены инструмента
Магазин инструментов револьверного типа с 21 позициями для инструментов, время смены инструмента составляет всего 1,8 секунды.
Система смазки
Автоматическая централизованная система смазки компонентов станка.
Панель управления
Панель управления интегрирована в корпус станка, что облегчает доступ и управление. Для удобстваоборудование оснащено переносным ручным пультом управления с маховичком (MPG).

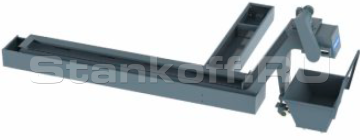

Конвейер для стружки
Конвейер цепного типа с тележкой для стружки и баком СОЖ

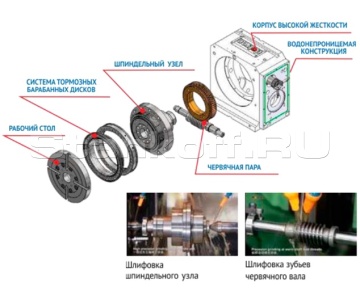

Поворотный стол с ЧПУ AR-170R
С пневматическим тормозом ∅170мм. G – червячная передача*X – вертикальное и горизонтальное применение
*А- Новая эволюционная модель
*210- Диаметр стола
*S- Высокоточный пневматический тормоз
Рабочий стол диаметром Ø210.
Эксклюзивная запатентованная тормозная система с двойным пневматическим поршнем.
Более высокая скорость вращения.
Оборудовано с высокой точностью поперечного ролика.
Полная глубина передачи, передаваемая двойным ведущим червячным приводом, что повышает эффективность и снижает люфт.

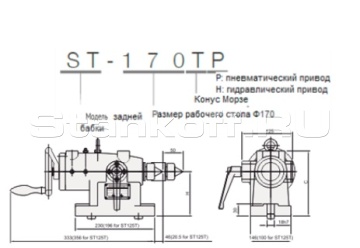

Задняя бабка
Задняя бабка ST-170TP серии ST-T представляет собой ручную заднюю бабку, предназначенную для работы с поворотным столом диаметром Ø170 мм. Модель оснащается конической посадкой типа Морзе и может быть выполнена с пневматическим (P) или гидравлическим (H) приводом. Высота центра бабки составляет 135 мм, общая высота — 183 мм, а масса — 26 кг. Корпус выполнен с учётом жёстких требований к точности и устойчивости, что делает данную бабку подходящей для высокоточных операций на станках с ЧПУ.Система ЧПУ

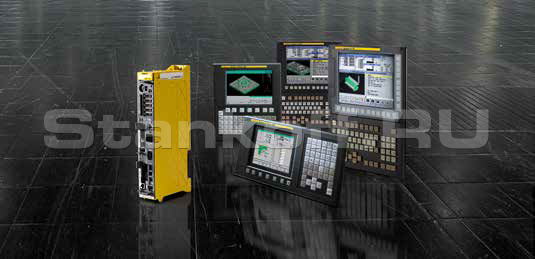

ЧПУ FANUC 0i-MODEL F — универсальная и надежная система с широким функционалом, характерным для высокопроизводительных решений. Обеспечивает отличное соотношение цена-качество и легко адаптируется под специфические задачи благодаря расширенному набору функций.
Ключевые особенности:
- Поддержка до 11 осей подачи, 4 шпиндельных осей и 2 каналов
- Управление загрузчиком через 2 дополнительных канала
- Обработка в 4-х осях или по схеме 3+2
- Встроенное диалоговое программирование (MANUAL GUIDE i / TURN MATE i)
- Интегрированная система безопасности FANUC Dual Check Safety
- Высокоскоростной PMC и предпросмотр до 400 кадров
- Простая настройка, удобство в эксплуатации, сетевые функции как у серии 30i-MODEL B
Комплектация
- Вертикально-фрезерный обрабатывающий центр PVLB-T6 в сборе, в указанной комплектации
- Система ЧПУ FANUC 0I MF PLUS
- Механический шпиндель высокой жесткости ВТ-30 20 000 об/мин
- Жесткое нарезание резьбы метчиком
- Серводвигатели осей X/Y/Z производства ф. FANUC (Япония)
- Автоматическая централизованная система смазки компонентов станка
- Основание, колонна и подвижные части станка из чугуна марки Meehanite HT300
- Система охлаждения шпинделя с охладителем масла (чиллер)
- Кабинетная защита рабочей зоны – боковые кожуха с дверцами (слева и справа), передние двери на магнитах и с защитным замком SS/E-01A, задняя стенка и крыша станка
- Система подачи СОЖ в зону резания
- Интегрированная стойка ЧПУ
- MPG маховик
- USB, RS-232 и Ethernet (LAN) порты
- Трансформатор 15 кВт
- Магазин инструментов BT30 21T
- Бак СОЖ
- Трехцветная сигнальная лампа индикации состояния оборудования
- Освещение рабочей зоны
- Пистолет для обдува воздухом
- Пистолет СОЖ
- Стружкоуборочный конвейер цепного типа с тележкой
- Поворотный стол с ЧПУ AR-170R с пневматическим тормозом ∅170 мм
- Ручной патрон 6″
- Ручная задняя бабка 170-WT
- Маслоотделитель (дискового типа)
- Руководство по эксплуатации на русском языке
| Перемещения | |
| X ось, мм | 600 |
| Y ось, мм | 400 |
| Z ось, мм | 350 |
| Расстояние от торца шпинделя до поверхности стола, мм | 145 - 495 |
| Рабочий стол | |
| Размеры, мм | 700 × 420 |
| Максимальная нагрузка, кг | 300 |
| Количество/ширина Т-пазов, мм | 3 / 14 |
| Расстояние между Т-пазами (шаг), мм | 125 |
| Шпиндель | |
| Максимальная частота вращения, об/мин | 20 000 |
| Мощность (S1 / S6-40%), кВт | 3,7 / 5,5 |
| Крутящий момент (S1 / S6-40%), Нм | 11,8 / 17,5 |
| Привод от двигателя к шпинделю, тип | Прямой привод (Direct drive) |
| Конус, тип | BT-30 |
| Динамическая балансировка (ISO1940) | G1 |
| Подачи | |
| Направляющие по X, тип | Качения, роликовые |
| Направляющие по Y, тип | Качения, роликовые |
| Направляющие по Z, тип | Качения, роликовые |
| Макс. ускоренные перемещения, м/мин | 48 / 48 / 48 |
| Диапазоны рабочих подач, мм/мин | 1-10 000 |
| Точность позиционирования, мм | ±0,005 |
| Повторяемость, мм | ±0,003/300 |
| Мощность двигателей осей, кВт | 2,5 / 2,5 / 2,7 |
| Крутящий момент двигателей, Нм | 8-32 / 8-32 / 12-46 |
| Инструментальный магазин | |
| Тип | Револьверный тип |
| Количество позиций, шт | 21 |
| Макс. диаметр инструмента (занятые/свободные ячейки), мм | Ø60 / 80 |
| Максимальная длина инструмента, мм | 200 |
| Максимальный вес инструмента, кг | 3 |
| Время смены инструмента (И-И), секунд | 1,8 |
| Трансформатор | |
| Мощность, кВт | 15 |
| Пневмосистема | |
| Давление внешней сети, МПа | 0.6-0.8 |
| Система смазки | |
| ШВП | Автоматическая |
| Линейные направляющие | Автоматическая |
| Охлаждение | |
| Мощность привода, кВт | 0,75 |
| Тип системы | Водоструйная внешняя |
| Удаление стружки | |
| Тип | Цепной |
| Детали защиты | |
| Рабочая зона | Закрытая кабинетная защита |
| Направляющие | Телескопическая защита |
| Условия эксплуатации | |
| Электропитание | 3Ф, 380В, 50Гц |
| Температура, ℃ | 5 - 40 |
| Влажность, % | 30 - 75 |
| Вибрация | < 0.5G |
| Грузоподъемность, т/м² | 2 |
| Заземление, Ω | <10 |
| Габаритные размеры | |
| Высота, мм | 2 650 |
| Ширина, мм | 2 330 |
| Длина, мм | 1 700 |
| Вес, кг | 3 000 |
