Вертикальный фрезерный обрабатывающий центр с ЧПУ HITIC PVLB-V16/Fanuc
+7 (995) 888-07-13
Детальное описание

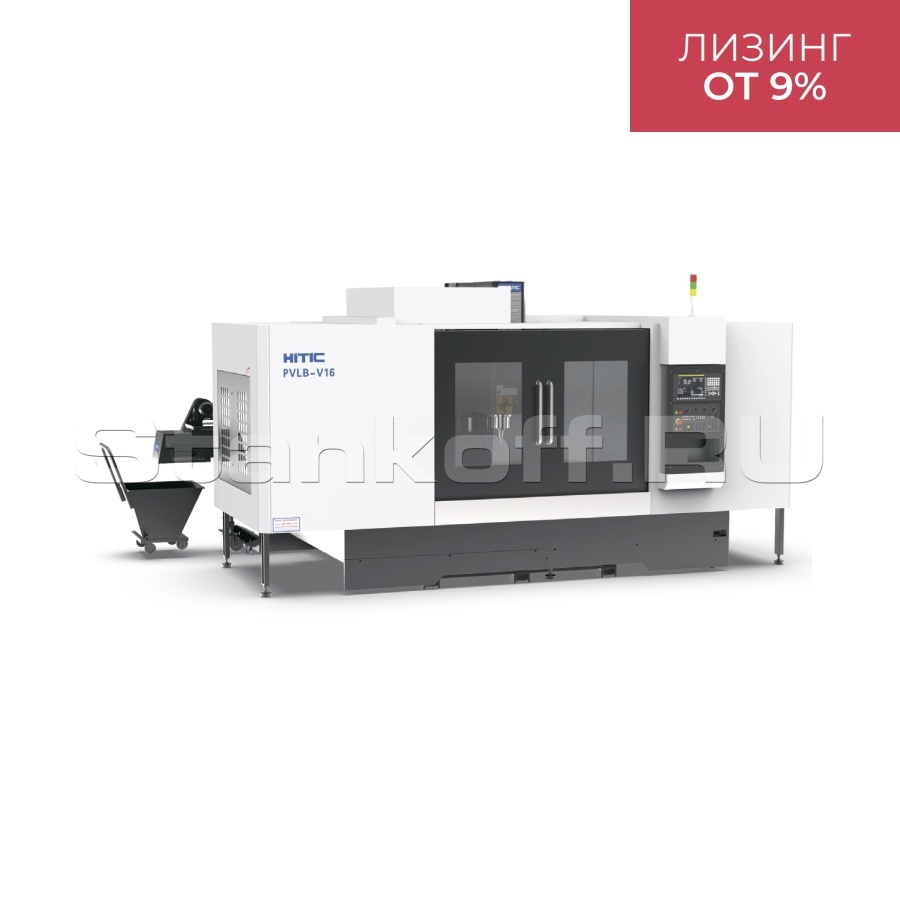

Вертикальный обрабатывающий центр с ЧПУ HITIC PVLB-V16 — это высокоточный трехосевой станок, предназначенный для выполнения широкого спектра операций: фрезерования, сверления, растачивания и нарезания резьбы.
Станок предназначен для обработки металлических заготовок из алюминия, стали, меди. Широко применяется в производстве компонентов для автомобильной, аэрокосмической и медицинской отраслей, а также в изготовлении пресс-форм, штампов и сложных деталей машиностроения.
Модель HITIC PVLB-V16 оснащена современной системой ЧПУ, которая обеспечивает стабильное качество обработки, высокую точность и повторяемость. Высокую производительность и динамику перемещений обеспечивают мощные сервоприводы по всем трем осям (X, Y, Z), а также использование комплектующих от ведущих мировых производителей.
Комплектующие
| Система управления | FANUC (Япония) |
| Шпиндель BT40 Ø150 механический | YONGYU/WLT (Китай / Тайвань) |
| Подшипник P4 | NSK/NACHI (Япония) |
| ШВП C3 | HIWIN/PMI (Тайвань / Япония) |
| Направляющие | HIWIN/PMI (Тайвань / Япония) |
| Инструментальный магазин | POJU/OKADA (Китай / Тайвань) |
| Пневмокомпоненты | Mindman (Тайвань) |
| Пуск привода | Mitsubishi (Япония) |
| Электрокомпоненты | Schneider (Франция) |
Конструктивные особенности

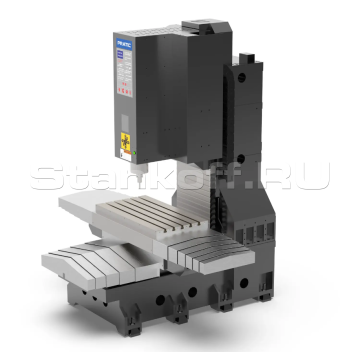

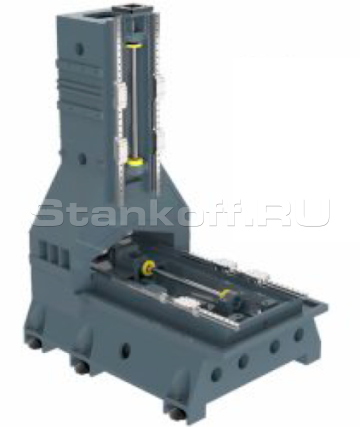

А-образная конструкция
Колонна станка выполнена в виде А-образной конструкции, оптимизированной с применением трёхмерного моделирования, что гарантирует высокую жёсткость и стабильность при обработкеКлючевые элементы конструкции — включая основание, колонну и другие узлы — изготовлены из высококачественного виброустойчивого чугуна Meehanite HT300. Этот материал обладает отличными демпфирующими свойствами и служит прочным основанием для всего станка. Тепловая обработка и естественное старение полностью устраняют остаточные внутренние напряжения в материале.
ШВП
На трех осях установлены шариковые винтовые пары класса точности C3, в сочетании с высококачественными подшипниками и высокоточными стопорными гайками для обеспечения точности и плавности работы станка.

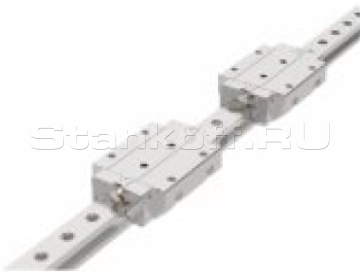

Направляющие
На станке применены высокоточные роликовые направляющие на всех осях P-класса точности (HIWIN / PMI).

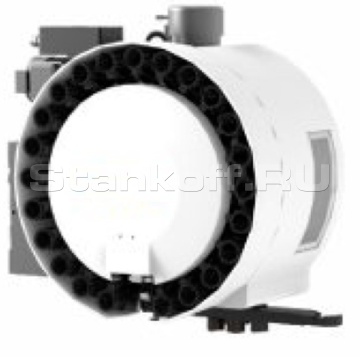

Устройство автоматической смены инструмента
Магазин инструментов револьверного типа с 24 позициями для инструментов, время смены инструмента составляет всего 2 секунды.
Система смазки
Автоматическая централизованная система смазки компонентов станка.
Панель управления
Панель управления интегрирована в корпус станка, что облегчает доступ и управление. Для удобстваоборудование оснащено переносным ручным пультом управления с маховичком (MPG).

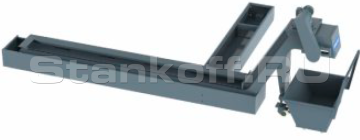

Конвейер для стружки

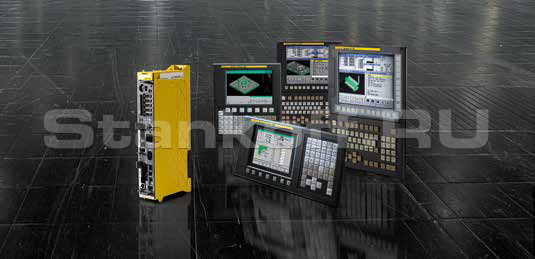

Конвейер цепного типа с тележкой для стружки и баком СОЖ.Система ЧПУ FANUC 0i-MODEL F
FANUC 0i-MODEL F — универсальное решение для широкого спектра металлообрабатывающих задач. Система сочетает в себе высокую производительность, богатый функционал и оптимальное соотношение цена-качество.
Ключевые преимущества:
- Управление до 11 осями подач и 4 шпиндельными осями, поддержка до 2 каналов + 2 дополнительных для загрузчика
- Одновременная обработка в 4 осях или по схеме 3+2
- Полный стандартный пакет ПО для быстрой готовности к работе
- Интеграция функций безопасности (Dual Check Safety)
- Удобное диалоговое программирование: MANUAL GUIDE i, TURN MATE i
- Высокоскоростной встроенный PMC, предпросмотр до 400 кадров
- Гибкая настройка под специфические задачи благодаря расширенному функционалу
- Совместимость по эксплуатации и функциям с серией 30i-MODEL B
Комплектация
- Специализированный контроллер ЧПУ
- Высокопрочный механический шпиндель
- Серводвигатель шпинделя с функцией жесткого нарезания резьбы
- Высокопроизводительные серводвигатели осей X/Y/Z
- Централизованная система автоматической смазки направляющих
- Основные компоненты и подвижные части из литого чугуна
- Масляный охладитель шпинделя
- Полностью закрытый защитный кожух
- Система охлаждения с подачей воды
- Встроенный пульт управления
- Съемный ручной пульт (MPG)
- LAN-порт
- Трансформатор 25 кВА
- Дисковый магазин инструментов BT40-24T
- Стружкосборник
- Трехцветный сигнальный светильник
- Рабочее освещение станка
- Пневматический пистолет для очистки
- Блокировка безопасности дверей SS/E-01A
- Стружкоуборочный конвейер цепного типа с тележкой для стружки
- Приспособление для сборки инструмента BT40
- Руководство по эксплуатации на русском языке
| Перемещения | |
|---|---|
| X ось, мм | 1650 |
| Y ось, мм | 650 |
| Z ось, мм | 550 |
| Расстояние от торца шпинделя до поверхности стола, мм | 90 - 640 |
| Рабочий стол | |
| Размеры, мм | 1700 x 600 |
| Максимальная нагрузка, кг | 500 |
| Количество/ширина Т-пазов, мм | 5 / 18 |
| Расстояние между Т-пазами (шаг), мм | 120 |
| Шпиндель | |
| Максимальная частота вращения, об/мин | 12000 |
| Мощность (S1 / S6-40%), кВт | 11 / 15 |
| Крутящий момент (S1 / S6-40%), Нм | 45 / 85 |
| Привод от двигателя к шпинделю, тип | Прямой привод (Direct drive) |
| Конус, тип | BT-40 |
| Динамическая балансировка (ISO1940), класс | G1 |
| Подачи | |
| Направляющие X,Y,Z | Качения, роликовые |
| Макс. ускоренные перемещения X/Y/Z, м/мин | 36 |
| Диапазон рабочих подач X/Y/Z, мм/мин | 1-12000 |
| Точность позиционирования X/Y/Z, мм | ±0,005/300 |
| Повторяемость X/Y/Z, мм | ±0,003/300 |
| Мощность двигателей осей X/Y/Z, кВт | 3,0 |
| Крутящий момент двигателей осей X/Y/Z, Нм | 45 |
| Инструментальный магазин | |
| Тип | Дисковый тип |
| Количество инструментов, шт | 24 |
| Макс. диаметр инструмента при занятых / свободных ячейках, мм | Ø80 / 150 |
| Максимальная длина инструмента, мм | 300 |
| Максимальный вес инструмента, кг | 8 |
| Время смены инструмента (И-И), сек | 2 |
| Трансформатор | |
| Мощность, кВт | 25 |
| Пневмосистема | |
| Давление внешней сети, МПа | 0,6-0,9 |
| Система смазки | |
| Шарико-винтовая пара | Автоматическая |
| Линейные направляющие | Автоматическая |
| Охлаждение | |
| Мощность привода, кВт | 0,75 |
| Тип системы | Водоструйная система внешнего охлаждения |
| Удаление стружки | |
| Тип | Цепной |
| Детали защиты | |
| Защита рабочей зоны | Закрытая кабинетная защита |
| Защита направляющих | Телескопическая защита |
| Требования к окружающей среде | |
| Электропитание | 3Ф, 380В, 50Гц |
| Температура, ℃ | 5 - 40 |
| Влажность, % | 30 - 75 |
| Вибрация | < 0.5G |
| Грузоподъемность, т/м² | 2,5 |
| Заземление, Ω | <10 |
| Габаритные размеры | |
| Высота, мм | 2850 |
| Ширина, мм | 2700 + 500 |
| Длина, мм | 4500 |
| Вес, кг | 6500 |
