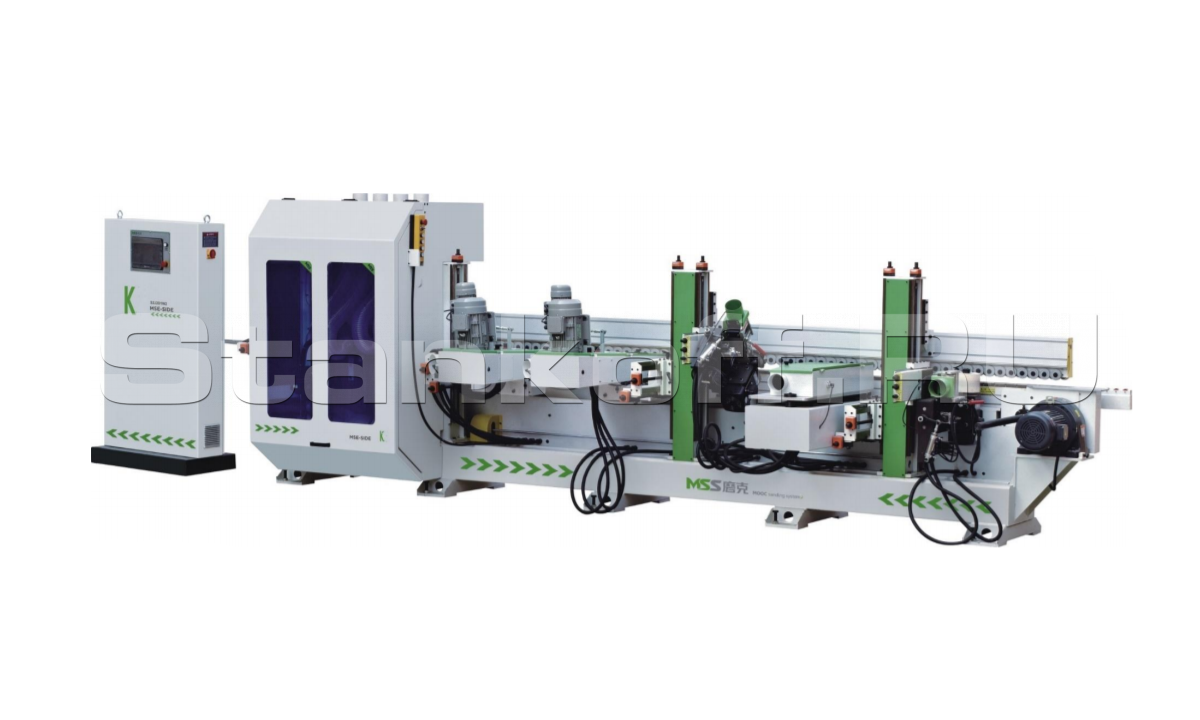

Автоматический станок для формирования и шлифования профильных кромок мебельных фасадов MSE-SIDE-K2S2D1W2-s

Фрезерный узел

Макс. диаметр фрезы Ф165mm, высокоскоростной двигатель с бесступенчатой регулировкой скорости 6000r/min, работает только по одной плоскости, предназначен для формирования профиля, снятие фаски,
фрезерование паза, торцовка, высокая точность и стабильность, мощность двигателя 5.5KW. Позиционирование с помощью сервопривода.

Шлифовальный агрегат «S»

Шлифование осуществляется бесконечной шлифовальной лентой в зоне контакта утюжка с заготовкой. Служит для выравнивания поверхности кромки и устранения дефектов механической обработки (волна, ступенька). Степень прижатия, момент включения/отключения регулируются, что
исключает перешлифовку и сбивание углов на входе заготовки в зону работы узла. Утюжок может быть спрофилирован под профиль заготовки. Агрегат имеет регулировки угла наклона относительно горизонта +- 45град., что позволяет настроить его под любой профиль. Скорость шлифования, 1-14 м/с. Размеры ленты, 2300mm x 80mm. Мощность ЭД, 2.2+0.25 кВт. Аспирационный патрубок, φ100 мм. Давление сжатого воздуха, 0,2-0,4 мРа.

Агрегат скругления переднего угла(раунд)- «D»

Шлифование осуществляется бесконечной эластичной абразивной лентой. Контакт с деталью осуществляется губчатым упругим цилиндром из полимерного композита. При необходимости контактный цилиндр может быть заменён лепестковым абразивным валом или спрофилированным абразивным кругом. Узел также имеет регулировки угла относительно горизонта, а также механизм компенсации износа абразивных дисков. Агрегат имеет регулировки угла наклона относительно горизонта +- 45град., что позволяет настроить его под любой профиль.

Подача деталей

Подача деталей осуществляется транспортёром с двумя рядами прижимных роликов. Привод транспортёра через мотор-редуктор с бесступенчатой регулировкой скорости подачи. Управление срабатыванием отдельных узлов осуществляется с пульта управления по путевым точкам, инкодером.

Панель управления

Панель управления и электрический шкаф на отдельной стойке. PLC c Touch-screen. Интерфейс полностью русифицирован. Программное обеспечение позволяет управлять всеми рабочими параметрами станка.

Агрегат скругления переднего угла(раунд)- «D»

Применяется для шлифования радиусных углов c R 1-3мм. Скорость ленты регулируется через преобразователь частоты тока. Радиус угла, 1-3 мм. Размер ленты, 765 х 80 мм. ЭД, 0,55 кВт. Аспирационный выход, Ф 100 мм.
