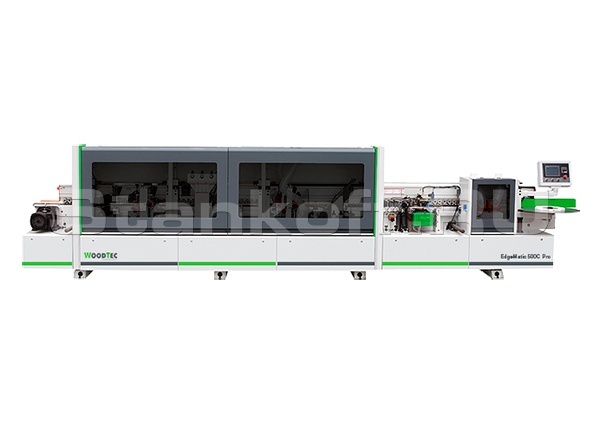

Станок для облицовывания кромок мебельных деталей WoodTec EdgeMatic 600C PRO


Станок для облицовывания кромок мебельных деталей WoodTec EdgeMatic 600C PRO
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Предназначен для высокоскоростного облицовывания прямолинейных кромок мебельных щитов и заготовок натуральным полосовым и синтетическим рулонным материалом с автоматической перенастройкой на толщину кромки до 3 мм.

Схемы обработки


Отличительные особенности

  • Пневмо-перенастройка на 2 толщины кромки;
  • Увеличенная скорость подачи до 23 м/мин;
  • Узел предварительного фрезерования оснащен алмазными фрезами;
  • Узел обкатки углов;
  • Радиусная и плоская цикли;
  • Прижимная балка управление с пульта.

Конструктивные особенности


Панель управления

Панель управления

Перенастройка на 2 вида кромки одним нажатием на мониторе. Управление осуществляется с помощью пульта с монитором «Touch Screen». Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка. Простое и понятное включение всех узлов. В случае неисправности на дисплее появляется описание неисправности.

Блокировка подачи

Блокировка подачи

Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.

Узел предварительного фрезирования

Узел предварительного фрезирования

Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходим для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Укомплектован алмазными фрезами.

Клеенаносящий узел

Клеенаносящий узел

Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли. Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки.

Зона прижима

Зона прижима

Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала. Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.

Торцовочный узел

Торцовочный узел

Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность. Оснащен 2 торцовочными пилами диаметром.

Настройка

Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел.

Обслуживания

Обслуживания

Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором.

Чистовой фрезерный узел

Чистовой фрезерный узел

Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала. Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки. Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления. Экономия времени на перенастройку. Узел фрезерования свесов с 2-мя двигателями 0,75 кВт; Частота 200 Гц; Скорость вращения 12 000 об/мин.

Двухмоторный узел обработки углов

Двухмоторный узел обработки углов

Оснащен двумя высокочастотными электродвигателями с универсальными фрезами, которые осуществляют обработку стыков кромки и придают изделию законченный вид.

Узел радиусной цикли

Узел радиусной цикли

Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки. Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления. Экономия времени на перенастройку. Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.

Узел плоской цикли

Узел плоской цикли

Предназначен для удаления остатков клея с клеевого соединения. С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали.

Полировальный узел

Полировальный узел

Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.

Мотор редутор 2,2 кВ

Мотор редутор 2,2 кВ


Электрические компоненты

Электрические компоненты

Выполнены в соответствии стандартам СЕ.

Подъем прижимной балки

Подъем прижимной балки

Настройка на толщину детали производиться с пульта управления. На пульте задается толщина детали и прижимная балка автоматически устанавливается на заданную толщину. На рисунке показан электропривод прижимной балки.

Поддержка заготовки

Поддержка заготовки

Балка снабжена резиновым колесом до и после вспомогательной балки, чтобы предотвратить попадание и выход пластины из материала.

Толщина кромочного материала, мм 0,4 - 3
Мин/макс толщина детали, мм 10 - 60
Мин. размеры обрабатываемой панели, мм 200 x 100
Скорость подачи, м/мин 15 - 20 - 23
Мощность двигателей узла предварительного фрезерования, кВт 2 x 2,2
Ёмкость клеевого бачка, л 3,2
Давление воздуха, атм. 6 - 8
Общая мощность, кВт 15
Рабочее напряжение, В 380
Габаритные размеры
Длина, мм 6460
Ширина, мм 900
Высота, мм 1610
Вес, кг 1840
