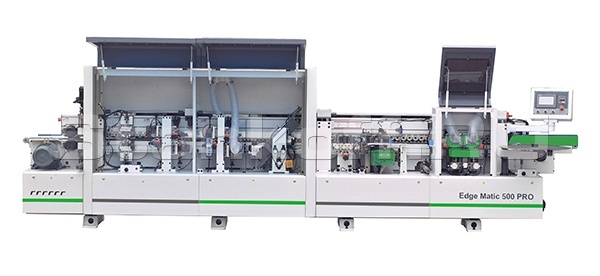

Детальное описание

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

Схемы обработки


1. Предварительное фрезерование


2. Подача кромки


3. Клеевой узел


4. Гильотина


5. Пресс группа


6. Узел 2-х моторной торцовки


7. Чистовой узел фрезерования свесов


8. Узел радиусной циклевки


9. Полировальный узел

Отличительные особенности

  • Увеличенная скорость подачи 15-20-23 м/мин;
  • Узел предварительного фрезерования оснащен алмазными фрезами;
  • Индивидуальный частотный преобразователь для каждого узла;
  • Подающая линейка с подогревом заготовки;
  • Освещение в защитной кабине;
  • Магазин подачи рулонного кромочного материала;
  • Бачок для клея-расплава с электронным блоком контроля температуры;
  • Регулировка количества наносимого клея;
  • Узел предварительной обрезки;
  • Торцовочный узел для обрезки переднего и заднего свесов пилами, укомплектован двумя высокочастотными моторами;
  • Фрезерный блок для чистового снятия с весов по пласти двумя твердосплавными высокочастотными фрезами с приводом от 2-х высокочастотных моторов;
  • Циклевка нижних и верхних радиусов твердосплавными ножами с удалением излишков клея;
  • Узел полировки кромки с приводом от 2-х моторов.

Конструктивные особенности


Панель управления

Панель управления

Управление осуществляется с помощью пульта с монитором «Touch Screen».
Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.
Простое и понятное включение всех узлов.
В случае неисправности на дисплее появляется описание неисправности.

Блокировка подачи

Блокировка подачи

Блокируется подача детали на входе в станок при недопустимом расстоянии между заготовками. Блокировка срабатывает автоматически, предохраняя от повреждения агрегаты.

Узел предварительного фрезерования

Узел предварительного фрезерования

Для предварительной прифуговки заготовки перед приклеиванием кромки. Необходим для удаления сколов и ступеньки от подрезной пилы. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента. Укомплектован алмазными фрезами.

Клеенаносящий узел

Клеенаносящий узел

Оснащен пневматическими шторками защищающими клеенаносящий вал от грязи и пыли. Шторки автоматически открываются при подаче заготовки, обеспечивая лучшее качество приклеивания кромки.

Зона прижима

Зона прижима

Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала.

Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали. Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.

Электрические компоненты

Электрические компоненты

Выполнены в соответствии стандартам СЕ.

Торцовочный узел

Торцовочный узел

Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным резом, что обеспечивает высокую точность.
Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел.
НАСТРОЙКА

Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со стороны рабочих узлов позволяет быстро и точно настроить торцовочный узел.

Обслуживание

Обслуживание

Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу узла в течении всего срока эксплуатации и сводит к минимуму обслуживание оператором.


Чистовой фрезерный узел

Чистовой фрезерный узел

Предназначен для профильного фрезерования верхнего и нижнего свесов кромочного материала.Оснащен двумя высокочастотными двигателями 12 000 об/мин., расположенные один за другим, с вертикальными и горизонтальными круглыми копирами. Имеет удобную настройку с помощью счетчиков с цифровой индикацией. Двигатели фрезерного узла поворотные (15° - 45°) это необходимо для получения более полного и качественного радиуса обработанной кромки и более эффективного использования режущий части инструмента.

Узел радиусной цикли

Узел радиусной цикли

Предназначен для удаления остатков клея с клеевого соединения. С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали.

Полировальный узел

Полировальный узел

Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска. Удобная регулировка позволяет настроить на любой угол полировальные круги относительно обработанной кромки детали.

Подъем прижимной балки

Подъем прижимной балки

Настройка на толщину детали производиться с пульта управления. На пульте задается толщина детали и прижимная балка автоматически устанавливается на заданную толщину. На рисунке показан электропривод прижимной балки.

Узел плоской цикли

Узел плоской цикли

Предназначен для удаления остатков клея с клеевого соединения.

С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что позволяет с высокой точностью отслеживать профиль детали.

Техническая характеристика станка для облицовывания кромок мебельных деталей WoodTec EdgeMatic 500 PRO
Толщина кромочного материала, мм 0,4 - 3
Мин/макс толщина детали, мм 10 - 60
Размеры обрабатываемой панели, мм 120 x 80
Скорость подачи, м/мин 12 - 20 - 23
Ёмкость клеевого бачка, л 3,2
Давление воздуха, атм. 6 - 8
Общая мощность, кВт 13
Рабочее напряжение, В 380
Габаритные размеры
Длина, мм 5800
Ширина, мм 850
Высота, мм 1750
Вес, кг 1700
