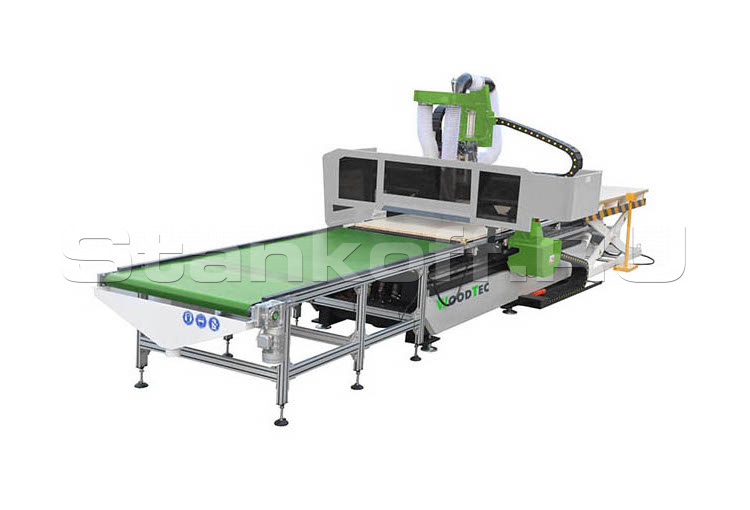

Фрезерно-гравировальный станок с ЧПУ WoodTec LSA 2030


Фрезерно-гравировальный станок с ЧПУ WoodTec LSA 2030
Контакты
Максим

+7 (995) 888-07-02


Реклама Рекомендуем предложения

Детальное описание

Обрабатывающий центр с ЧПУ предназначен для высококачественного фрезерования, сверления и гравировки поверхностей деталей и заготовок по плоскости и в 3-х мерном пространстве (3D-фрезерование). Основное преимущество центра – возможность автоматизации подачи, позиционирования и сбора заготовок, полная интеграция в программы мебельных конструкторов.

Виды обрабатываемых материалов

Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.

Схемы обработки

Комплектация

Наименование Кол-во, шт. Примечание
1 Электрошпиндель, (воздушное охлаждение) 1 9 кВт 24 000 об/мин
2 Частотный преобразователь для плавного изменения оборотов электрошпинделя 1 DELTA
3 Шкаф с электрокомпонентами станка 1
4 Ручной пульт управления станком Syntec 1
5 Датчик измерения и калибровки инструмента 1 Стационарный, автоматический
6 Вакуумный стол 1 2 роторно-пластинчатых вакуумных насоса 7,5 кВт
7 Серводвигатели осевого перемещения 4 YASKAWA 750W
8 Линейные направляющие прямоугольного сечения по оси X, Y и Z (комплект) 3 HIWIN
9 Передача при помощи косозубых реек по осям X, Y (комплект) 2
10 Шарико-винтовая передача по оси Z 1 TBI
11 Планетарные редукторы 4 SHIMPO Japan
12 Револьверная система смены инструмента 1
13 Сверлильная голова на 12 шпинделей 1
14 Система управления 1 SYNTEC
15 Набор цанг, фиксация гайкой (комплект) 1
16 Набор фрез для обработки дерева/МДФ/ДСП (комплект) 1
17 Централизованная система смазки 1
18 Комплект ключей для обслуживания станка 1
19 Цилиндры для автоматического позиционирования заготовки 5
20 Стол подачи материала на обработку 1
21 Стол выгрузки обработанных деталей 1
22 Ящик с ЗИП 1
23 Аспирационный кожух на шпиндель 1
24 Система сбора и подачи 1 Автоматическая
25 Программное обеспечение 1
26 Руководство пользователя 1 на русском языке
27 Комплект воздуховодов 1

• Гравировка:

Гравировка поверхностей из самых различных материалов.

• Мебельное производства:

Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.

• Отделка интерьеров:

Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

• Отделка экстерьеров:

Фигурные наличники на окна и двери с резьбой .
Декоративные элементы для украшения деревянных домов и бань.
Балясины из доски для отделки веранд и беседок, ограды и т.д.

• Эксклюзивные изделия:

Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.

• Производство дверей:

Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.

• Модельное производство:

Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.

• Реклама:

Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

Получаемые изделия

Массив древесины


Фасады


Различные пластики, ПВХ, акрил и другие материалы


Цветные металлы


Конструктивные особенности


Цельносварная станина

Цельносварная станина

Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости. Обработка технологических пазов и площадок производится за одну установку, что обеспечивает правильное размещение на станине всех комплектующих и в последствии высокую точность обработки.

Высокоточные линейные направляющие повышенной жесткости

Высокоточные линейные направляющие повышенной жесткости

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

Высокопрецизионные шариковинтовые пары TBI

Высокопрецизионные шариковинтовые пары TBI

За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

Косозубая рейка по осям X и Y

Косозубая рейка по осям X и Y

Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.

Вакуумный рабочий стол

Вакуумный рабочий стол

Рабочий стол, покрытый износостойким пластиком, специально разработанным для совместного использования с вакуумным насосом. Такой стол позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции.

Вакуумный насос роторно-пластинчатого типа

Вакуумный насос роторно-пластинчатого типа

В комплекте со станком поставляется современный вакуумный насос роторно-пластинчатого типа мощностью 7,5 кВт.

Промышленный электрошпиндель 9 кВт - 18 000 об/мин

Промышленный электрошпиндель 9 кВт - 18 000 об/мин

В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (18 000 об/мин) и оптимальная мощность дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.

Система автоматической смены инструмента на 12 позиций

Система автоматической смены инструмента на 12 позиций

Станок оснащён системой автоматической смены инструмента, благодаря чему повышается производительность труда, сокращаются простои оборудования и исключаются возможные ошибки оператора.

Сверводвигатель YASKAWA

Сверводвигатель YASKAWA

Серводвигатели обладают бесшумностью и плавностью работы. Это надежные и безотказные изделия. Они обладают высокой энергоэффективностью. Потребляемая мощность сервопривода пропорциональна нагрузке на валу. Наличие обратной связи обеспечивает точной информацией о повороте вала в любой момент времени.

Автоматический датчик измерения и калибровки длины инструмента

Автоматический датчик измерения и калибровки длины инструмента

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Планетарные редукторы SHIMPO

Планетарные редукторы SHIMPO

Планетарные редукторы в связи с сервомоторами дают такие преимущества как: возможность работы на больших ускорениях и увеличение крутящего момента. В итоге мы получаем высокотехнологичный и производительный станок, который выполняет большинство поставленных задач.

Аспирационный кожух

Аспирационный кожух

В базовом исполнении станок оснащен защитным кожухом, который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки.

Программное обеспечение «ARTCAM»

Программное обеспечение «ARTCAM»

С ArtCAM Express вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня, и поэтому от пользователя требуется минимум знаний об обработке, она идеально подходит для неопытных пользователей. Единый инструментарий этой программы разработан так, чтобы последовательно охватить весь процесс от разработки эскиза до получения законченного изделия или штампа. ArtCAM позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое.

Система управления «SYNTEC»

Система управления «SYNTEC»

Простая комбинация с разными типами станков; конструкция «все в одном» — не требуется дополнительное управляющее оборудование; сенсорное управление с экрана; возможность импульсного и последовательного контроля многоосевого движения; простая графика;
Стойка управления Syntec — это полноценный административный центр, который дает возможность управлять станком без подключения к персональному компьютеру. Пульт оперативного управления станком существенно упрощает и сокращает время настройки.

Пневмоцилиндры

Пневмоцилиндры

Для автоматического позиционирования заготовки. 3 шт. по оси Y и 2 шт. по оси X. Удобное и быстрое позиционирование листовых материалов для увеличения скорости изготовления продукции.

Система подачи

Система подачи

Система подачи листов на фрезеровку. Позволяет автоматизировать процесс подачи новых листов на стол для дальнейшей работы. Ускорят процесс производства.

Система сбора

Система сбора

Исключает попадание стружки под заготовку, что существенно влияет на качество обработки. Облегчает работу оператора. Одновременно производит сталкивание обработанных деталей и очистку стола от стружки.

Сверлильно-присадочная группа

Сверлильно-присадочная группа

12 шпинделей для сверления по плоскости. Позволяют осуществить технологию нестинг – раскрой листов и присадку деталей на одном станке.

Стол подачи материала на обработку

Стол подачи материала на обработку

Регулируемый по высоте стол обеспечивает автоматизацию подачи материала, что позволяет увеличить производительность оборудования.

Стол выгрузки обработанных деталей

Стол выгрузки обработанных деталей

Принимающий стол с собственным приводом в паре с системой сбора материала позволит быстро освобождать рабочее поле станка от обработанных деталей и стружки.

Кабель IGUS

Кабель IGUS

Igus являются ведущим в мире производителем высокопрочных полимеров, которые не нуждаются в смазке, свободны от частого и дорогостоящего сервисного обслуживания и имеют большие сроки службы.

Электрокомпоненты

Электрокомпоненты

Электрокомпоненты установленные на станке, произведены всемирно известным лидером в области управления электроэнергией – Schneider Electric (Германия).

Централизованная система смазки

Централизованная система смазки

Данная система позволяет значительно снизить время на обслуживание станка и риск повреждения направляющих за счет недостаточного или избыточного количества смазочного материала.

Частотный преобразователь DELTA

Частотный преобразователь DELTA

Крупнейший мировой производитель преобразователей частоты. Выпускает преобразователи частоты с 1995 года и в настоящее время занимает 3-е место в мире по количеству производимых частотных приводов (более 3 млн.шт./год).

Размеры зоны обработки X и Y, наибольшие, мм 2100 х 3000
Перемещение шпинделя по оси Z, мм 200
Система смены инструмента Автоматическая на 12 позиций
Тип передачи по оси Z ШВП
Тип передачи по оси X и Y Косозубые рейки
Тип рабочего стола Вакуумный
Тип электродвигателей перемещения Сервопривод
Скорость рабочего хода, м/мин 0 - 25
Скорость холостого хода, м/мин 0 - 50
Частота вращения шпинделя, об/мин 0 - 24 000
Мощность шпинделя, кВт 9
Тип охлаждения шпинделя Воздушное
Количество шпинделей сверлильной головы 12
Тип цанги ER32 ISO30
Посадочный диаметр инструмента, наибольший, мм 20
Напряжение, В 380
Частота тока, Гц 50
Общая установленная мощность, кВт 21
Габаритные размеры
Длина, мм 8000
Ширина, мм 2250
Высота, мм 2000
Вес, кг 3500
