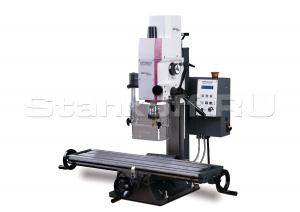

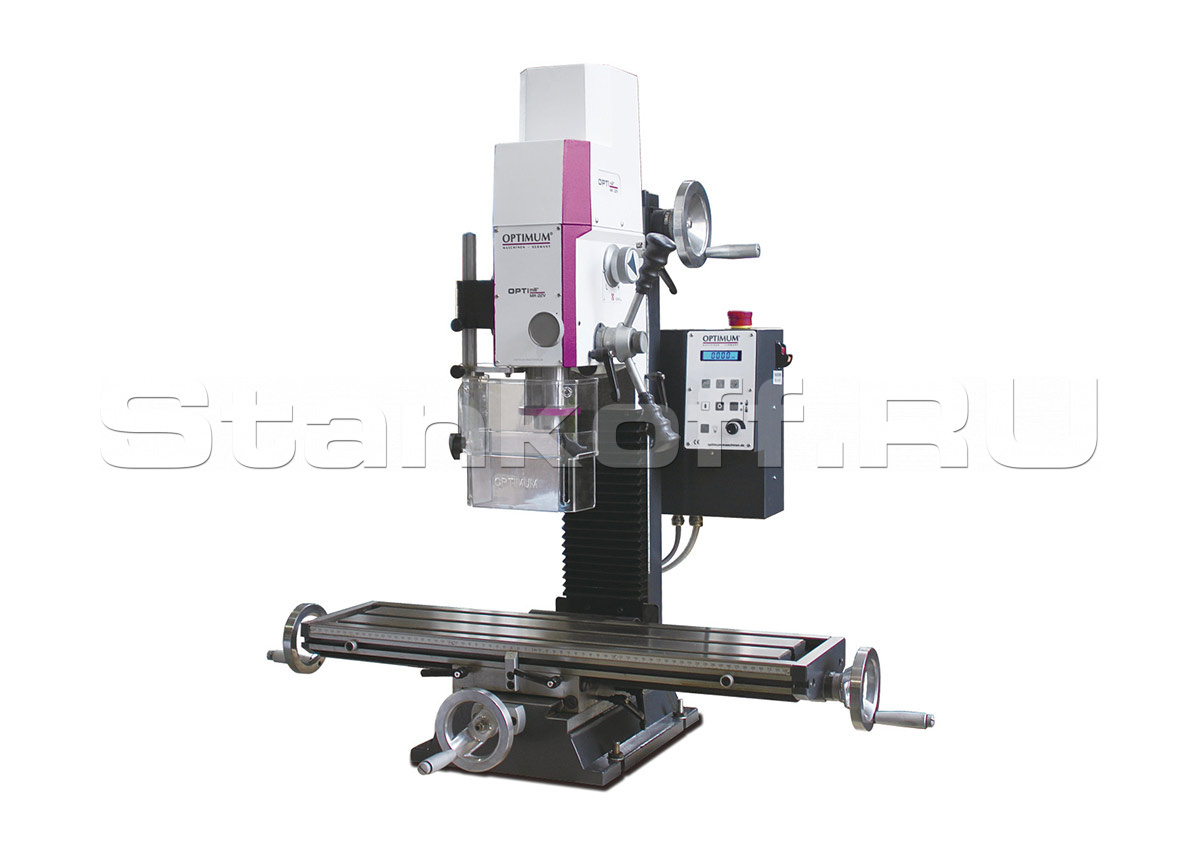

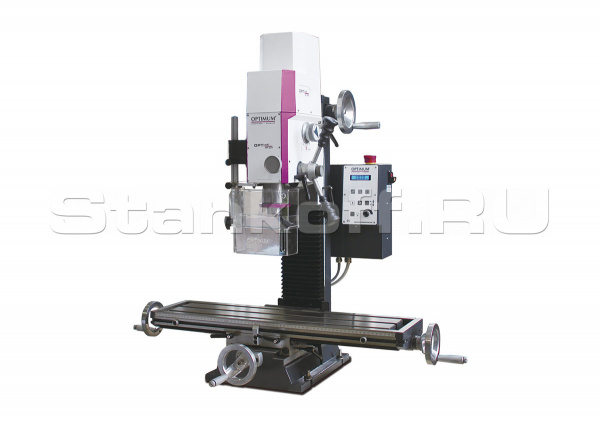

Сверлильно-фрезерный станок OPTImill MH 22V


Сверлильно-фрезерный станок OPTImill MH 22V Сверлильно-фрезерный станок OPTImill MH 22V Сверлильно-фрезерный станок OPTImill MH 22V Сверлильно-фрезерный станок OPTImill MH 22V Сверлильно-фрезерный станок OPTImill MH 22V
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Небольшой сверлильно-фрезерный станок с бесступенчатым электронным приводом. MH 22VD с цифровым указателем положения DRO 5.

Преимущества

  • Надежный настольный мини фрезерный станок с электронным управлением оборотами шпинделя;

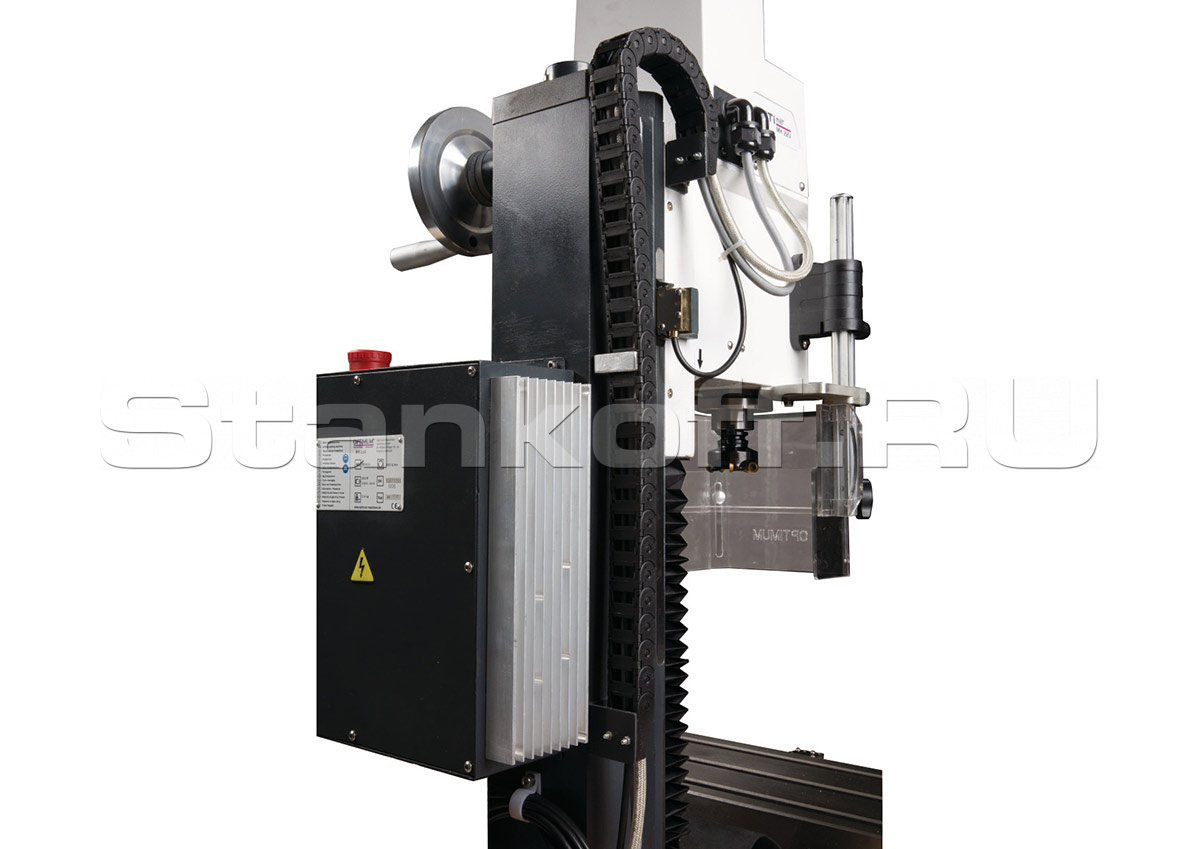

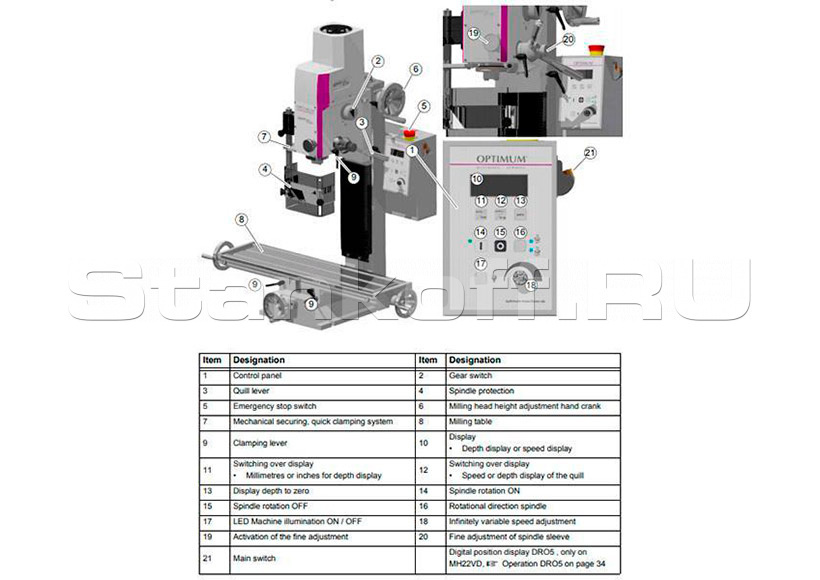

  • Удобная и эргономичная низковольтная панель управления с мембранной клавиатурой;
  • Электроника в 24-вольтовой версии;
  • Отлично читаемый цифровой дисплей для индикации оборотов шпинделя и хода пиноли;
  • Аварийный выключатель;
  • Мотор с двухступенчатым передаточным числом для мощной передачи мощности двигателя;
  • Мощный DC двигатель с контролем постоянного тока;
  • Управление электроникой;

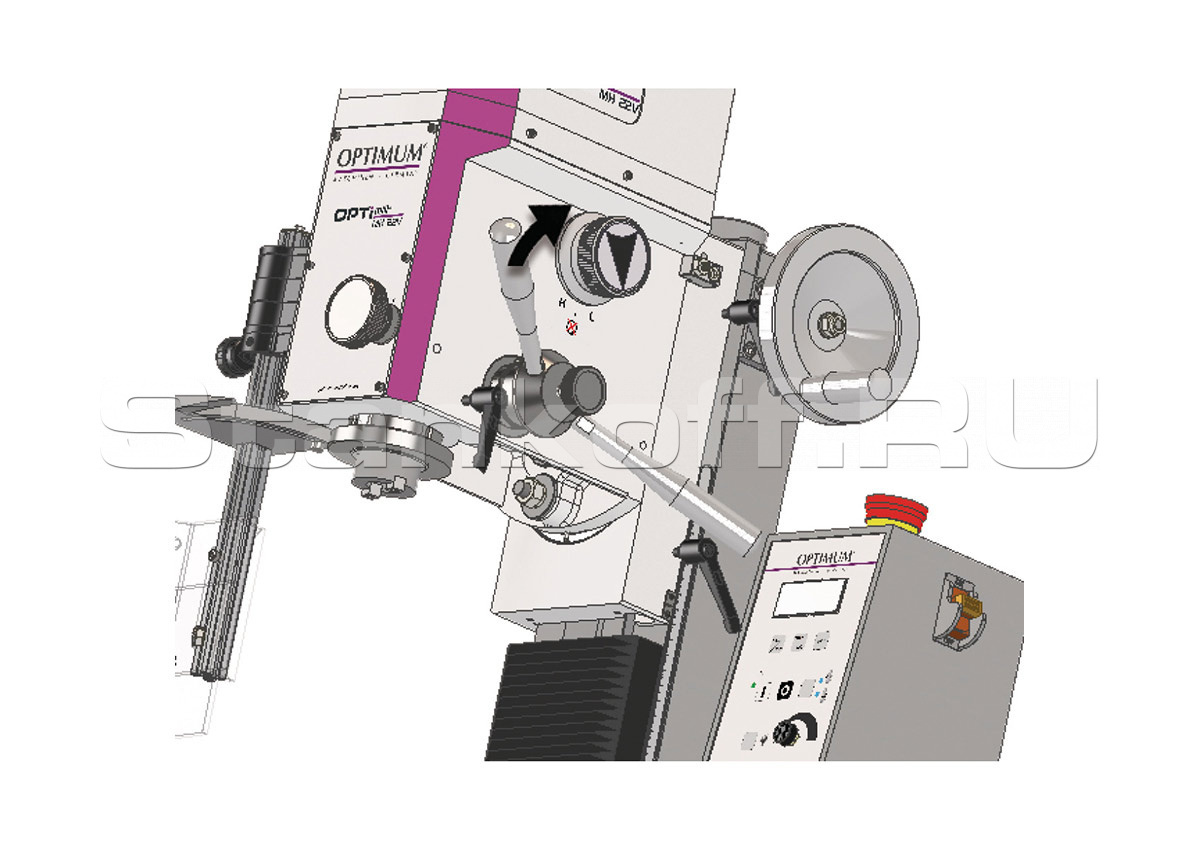

  • Сверлильно-фрезерная головка, наклоняемая на ± 90 °, для фрезерования и сверления в любом промежуточном положении;
  • Регулируемые упоры перемещения стола, легко читаемая измерительная шкала на фронтальной части стола;
  • Вращение шпинделя;
  • Высокая точность вращения — радиальное биение шпинделя менее 0,015 мм;
  • Точные и надежные направляющие типа “ласточкин хвост”, регулируемые клиновыми планкам;
  • Защита направляющей по оси Y;
  • Массивная высокоточная обработка поверхности XY с Т-образными пазами;
  • Регулируемые гайки на всех ходовых винтах позволяют полностью устранить люфт;
  • Отверстие для легкой смазки трапецеидального шпинделя;
  • Шлифованные и шабреные направляющие, оборудованные масляными карманами;
  • Регулируемый по высоте защитный экран с микропереключателем от летящих стружек и деталей для максимальной защиты пользователя;
  • Двухрядные регулируемые радиально-упорные подшипники по всем осям;

MH 20V:

  • X-, Y- и Z-оси с подготовленными пазами для последующей установкой магнитных лент.
Технические характеристики сверлильно-фрезерного станка OPTImill MH 22V
Напряжение 220 В
Мощность 1 кВт
Мощность привода 0.95 кВт
Конус шпинделя BT20
Мах ø сверления 16 мм
Max ⌀ торцевой фрезы 52 мм
Max ⌀ концевой фрезы 12 мм
Максимальный диаметр рассверливания в стали 20 мм
Размер стола 700х180 мм
Max расстояние от шпинделя до стола 370 мм
Вылет вертикального шпинделя 185 мм
Поворот шпинделя ± 90 °
Частота вращения шпинделя 90 - 3000 об/мин
Количество скоростей шпинделя 2
Размер T-образных пазов на столе 12 мм
Кол-во T-образных пазов на столе 3
Расстояние между Т-образными пазами на столе 63 мм
Максимальная грузоподъемность 50 кг
Размер Т-образных пазов стола 12 мм
Ручное перемещение по оси X 480 мм
Ручное перемещение по оси Y 175 мм
Ручное перемещение по оси Z 270 мм
Патрон шпинделя BT20 (Optimum)
Диапазон поворота фрезерной головки по Z - X плоскости 90 °
Ход шпинделя 50 мм
Вес 116 кг
Вес (брутто) 132 кг

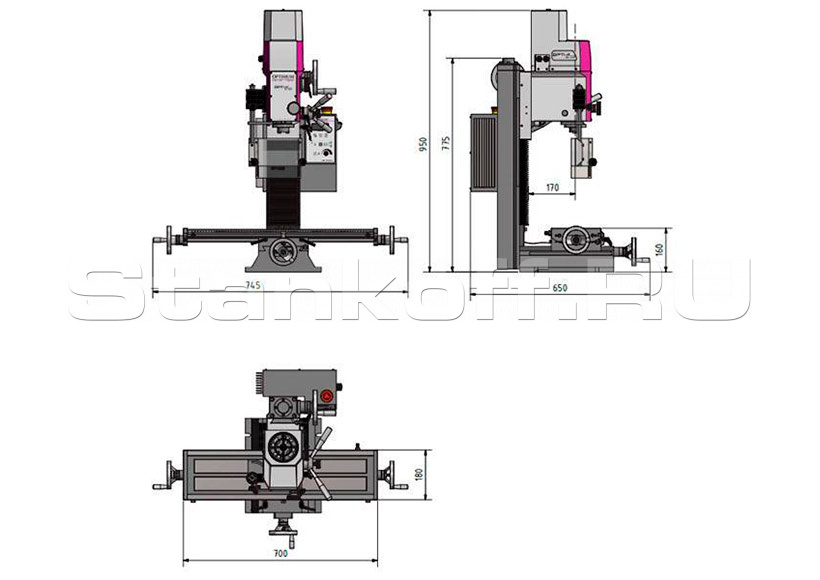

Габариты (Д*Ш*В) 650x745x950 мм
Габариты упаковки (Д*Ш*В) 770x714x917 мм
