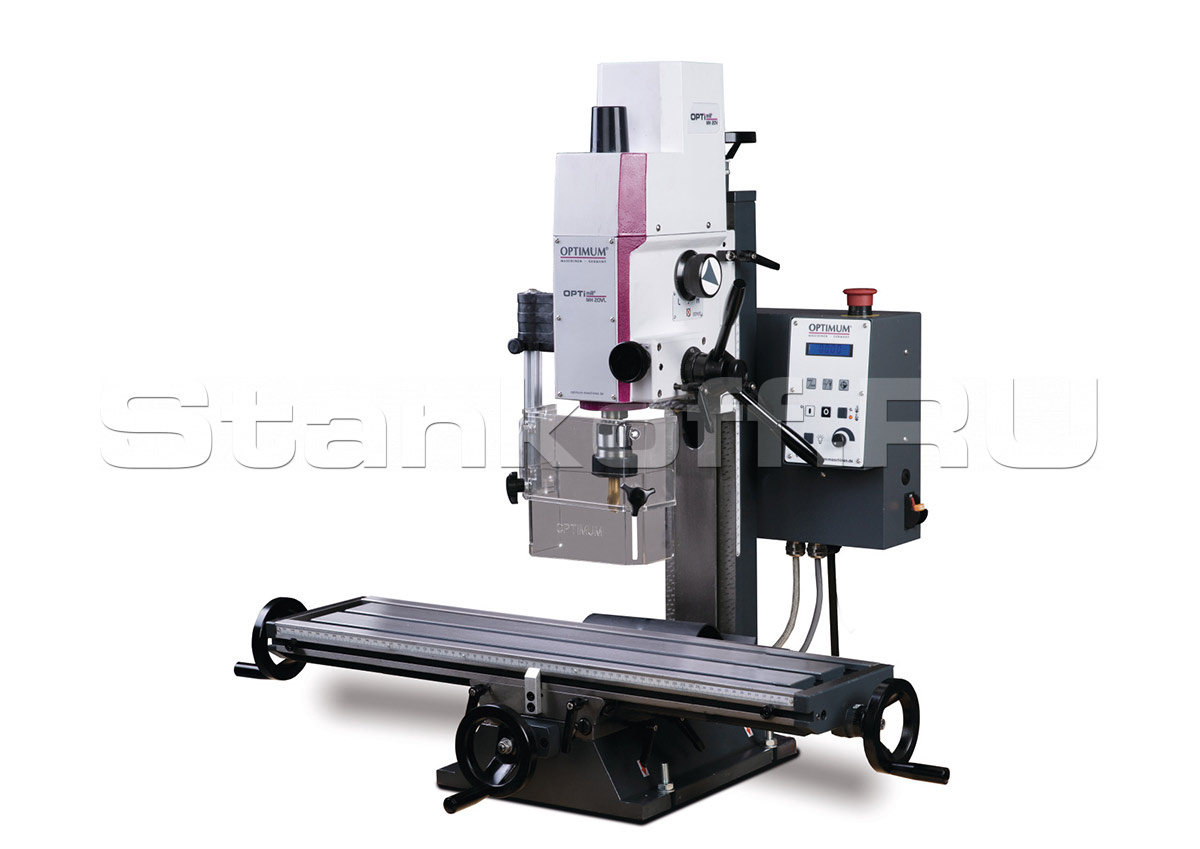

Сверлильно-фрезерный станок OPTImill MH 20VL


Сверлильно-фрезерный станок OPTImill MH 20VL Сверлильно-фрезерный станок OPTImill MH 20VL Сверлильно-фрезерный станок OPTImill MH 20VL Сверлильно-фрезерный станок OPTImill MH 20VL Сверлильно-фрезерный станок OPTImill MH 20VL
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Сверлильно-фрезерные станки с электронно-управляемым приводом с бесступенчатой регулировкой MH 20VL с удлиненным ходом по оси X.

Преимущества

  • Точно спроектированная конструкция
  • Радиальное биение пиноли ≤ 0,015 мм за счет конического роликового подшипника
  • Двигатель с двухступенчатым редуктором для эффективной передачи мощности двигателя
  • Точная ручная подача пиноли
  • Мощный электродвигатель постоянного тока с непрерывным контролем величины тока
  • Электронная система защиты на 24 В
  • Электронные средства управления со встроенным релейным регулятором

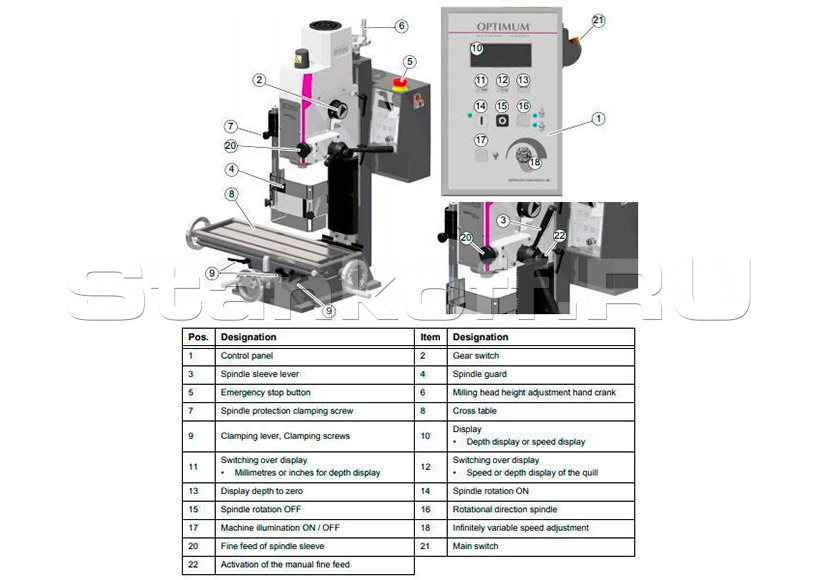

  • Понятная панель управления с удобной мембранной клавиатурой
  • Удобный для считывания цифровой индикатор скорости и глубины сверления
  • Монолитный координатный стол больших размеров, прецизионной обработки с T-образными пазами и регулируемыми клиньями
  • Регулируемые концевые упоры
  • Прочная направляющая «ласточкин хвост» с возможностью регулировки зазора клиньями
  • Кнопка аварийного останова
  • Угол наклона сверлильной и фрезерной головки составляет ± 60°
  • Точная подача сверлильного станка
  • Прямое и обратное вращение шпинделя
  • Станочный светильник
  • Двухрядные шариковые подшипники с угловым контактом на осях, возможность беззазорной регулировки

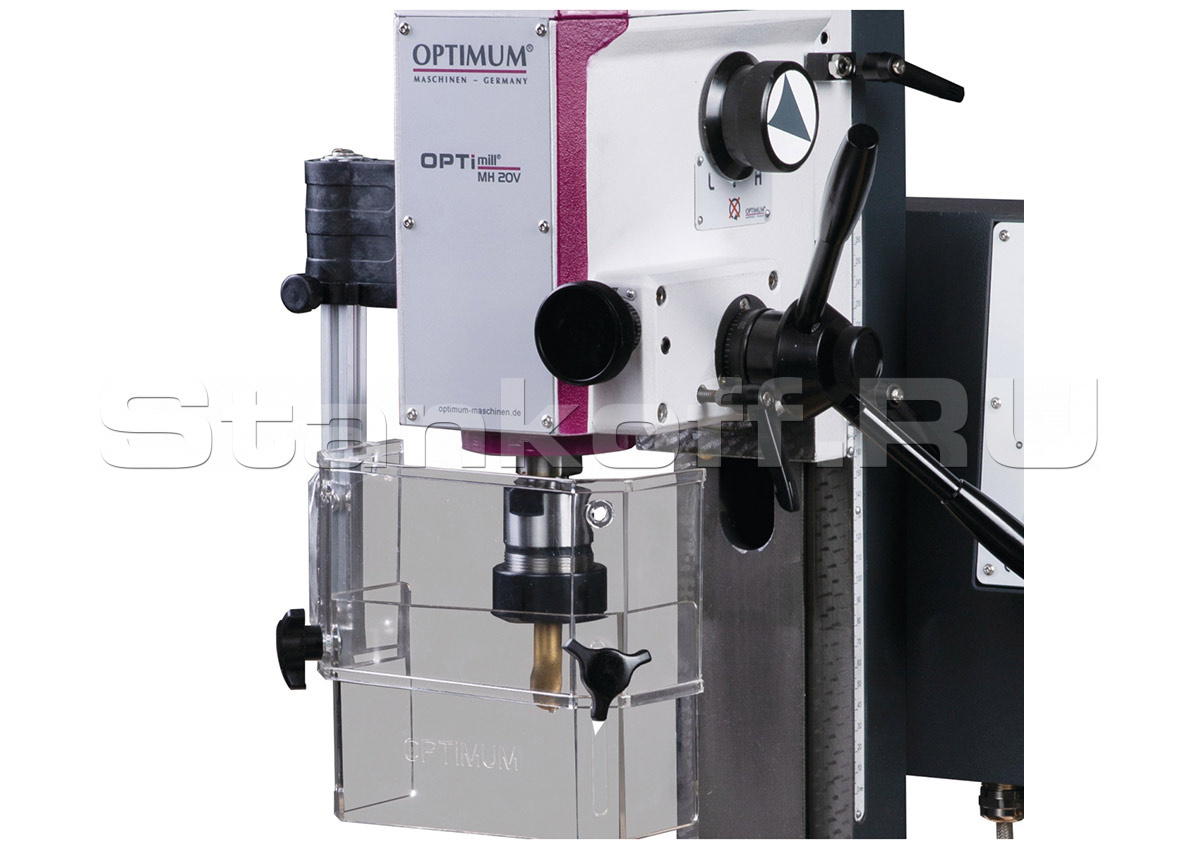

  • Регулируемый по высоте экран для максимально возможной защиты оператора от стружки и отлетающих частей, оснащенный микровыключателем
  • Оси X, Y и Z с подготовленной канавкой для последующей установки магнитных лент
Технические характеристики сверлильно-фрезерного станка OPTImill MH 20VL
Напряжение 220 В
Мощность 0.8 кВт
Мощность привода 0.75 кВт
Конус шпинделя КМ2
Мах ø сверления 12 мм
Max ⌀ торцевой фрезы 52 мм
Max ⌀ концевой фрезы 20 мм
Максимальный диаметр рассверливания в стали 16 мм
Размер стола 698х180 мм
Max расстояние от шпинделя до стола 255 мм
Вылет вертикального шпинделя 170 мм
Поворот шпинделя ± 90 °
Частота вращения шпинделя 100 - 3000 об/мин
Количество скоростей шпинделя 2
Размер T-образных пазов на столе 12 мм
Кол-во T-образных пазов на столе 3
Расстояние между Т-образными пазами на столе 63 мм
Максимальная грузоподъемность 40 кг
Размер Т-образных пазов стола 12 мм
Ручное перемещение по оси X 480 мм
Ручное перемещение по оси Y 175 мм
Ручное перемещение по оси Z 210 мм
Патрон шпинделя MT 2
Диапазон поворота фрезерной головки по Z - X плоскости 60 °
Ход шпинделя 50 мм
Вес 99 кг
Вес (брутто) 126 кг

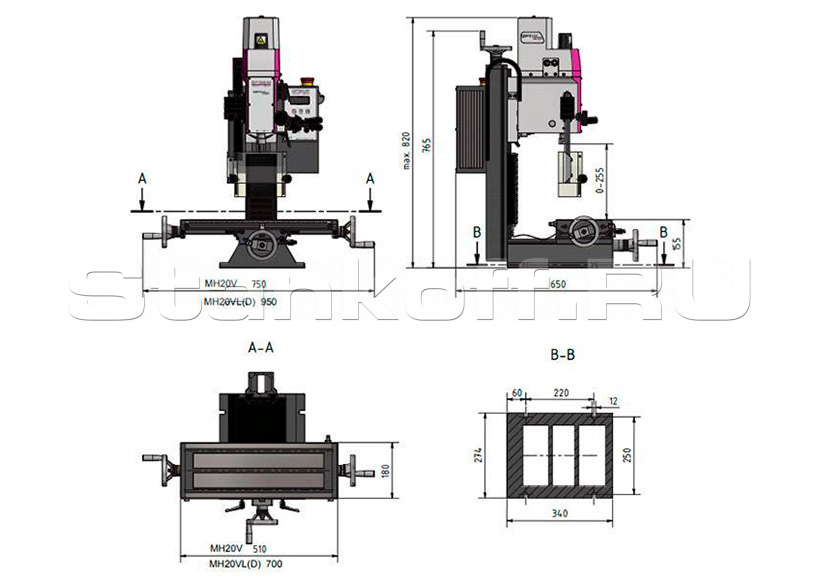

Габариты (Д*Ш*В) 650x950x820 мм
Габариты упаковки (Д*Ш*В) 770x714x917 мм
