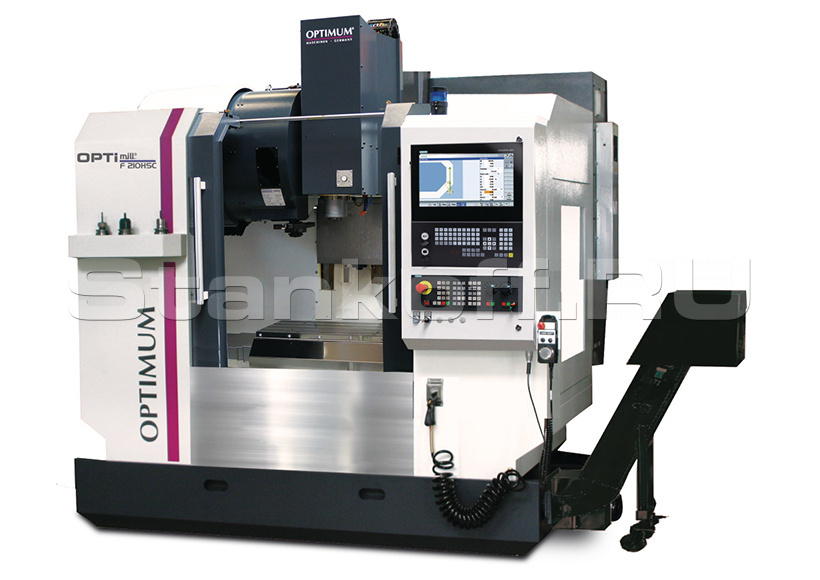

Фрезерный станок с ЧПУ OPTImill F 210HSC


Фрезерный станок с ЧПУ OPTImill F 210HSC Фрезерный станок с ЧПУ OPTImill F 210HSC Фрезерный станок с ЧПУ OPTImill F 210HSC Фрезерный станок с ЧПУ OPTImill F 210HSC Фрезерный станок с ЧПУ OPTImill F 210HSC Фрезерный станок с ЧПУ OPTImill F 210HSC Фрезерный станок с ЧПУ OPTImill F 210HSC Фрезерный станок с ЧПУ OPTImill F 210HSC Фрезерный станок с ЧПУ OPTImill F 210HSC Фрезерный станок с ЧПУ OPTImill F 210HSC Фрезерный станок с ЧПУ OPTImill F 210HSC
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Описание

  • Система ЧПУ Siemens Sinumerik 828D с 15.6-дюймовым сенсорным дисплеем
  • Жесткая тяжелая конструкция
  • Высокая производительность
  • Профильные линейные направляющие наиболее универсальные для задач, требующих плавность хода и высокие характеристики по грузоподъемности на всех осях
  • Светильник рабочей зоны
  • Автоматическая централизованная смазка
  • Сервоприводы смонтированы непосредственно на шариково-винтовых парах по всем трем осям
  • Ребристая поверхность, жесткое основание станка, изготовленное из качественного литья
  • Портативный электронный маховик
  • Конвейер для стружки в ленточного типа обеспечивает эффективное удаление стружки
  • Разъем RJ45, порт USB и разъем питания 230V
  • Система охлаждения с 370 литровым баком для смазочно-охлаждающей жидкости и системой промывки стружки
  • Закрытый электрошкаф со встроенным теплообменником обеспечивает оптимальную температуру и предотвращает попадание частиц грязи
  • Телескопические защитные кожухи на всех трех осях
  • Два года гарантии на комплектующие SIEMENS

Система Siemens Sinumerik 828D PPU290

  • Функции безопасности системы управления комплексной безопасности
  • Обнаружение и обработка остаточных материалов для механической обработки
  • Пошаговое программирование работы ShopMill
  • Управление сетевыми дисками
  • 3-D моделирование
  • Одновременная запись
  • Программное обеспечение SW 28x
  • Сенсорный экран 15.6”
  • Формат 16:9
  • Емкостный дисплей с мультисенсорным контроллером
  • Интуитивно понятное мультитач-управление
  • Выбор программной клавиши с помощью сенсора
  • Датчик приближения / датчик расстояния для интеллектуального управления дисплеем
  • Стекло, защищенное от царапин
  • Отсутствие батареек (постоянное кэширование данных по технологии NV-RAM)
  • Может эксплуатироваться в перчатках
  • Передние интерфейсы: USB 2.0, RJ45 Ethernet, IP65

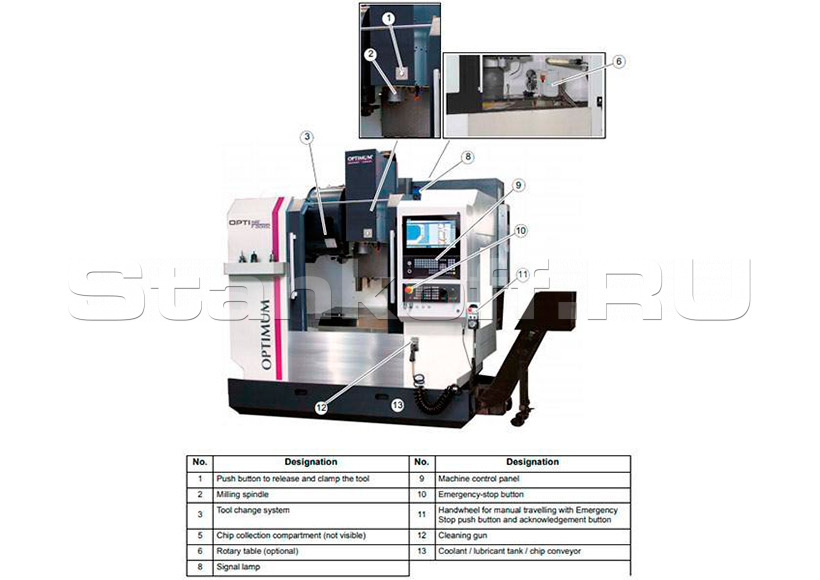

Описание узлов и механизмов

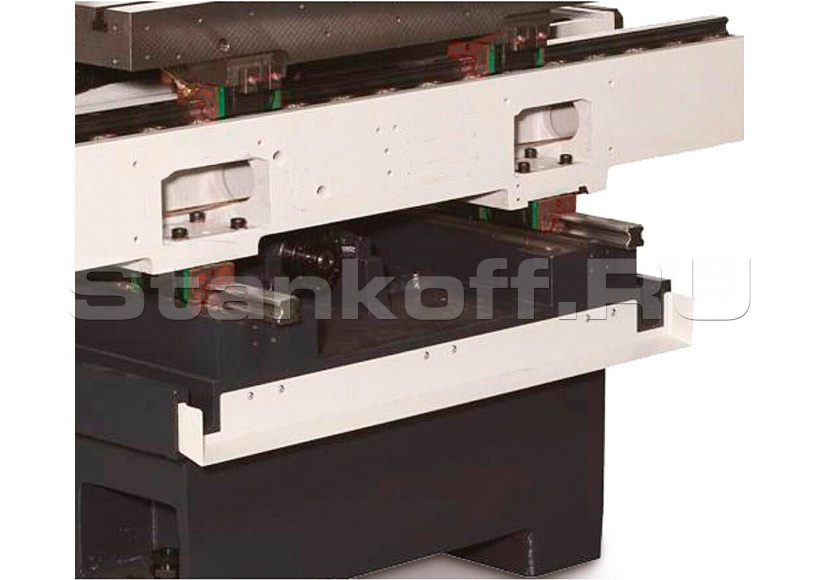

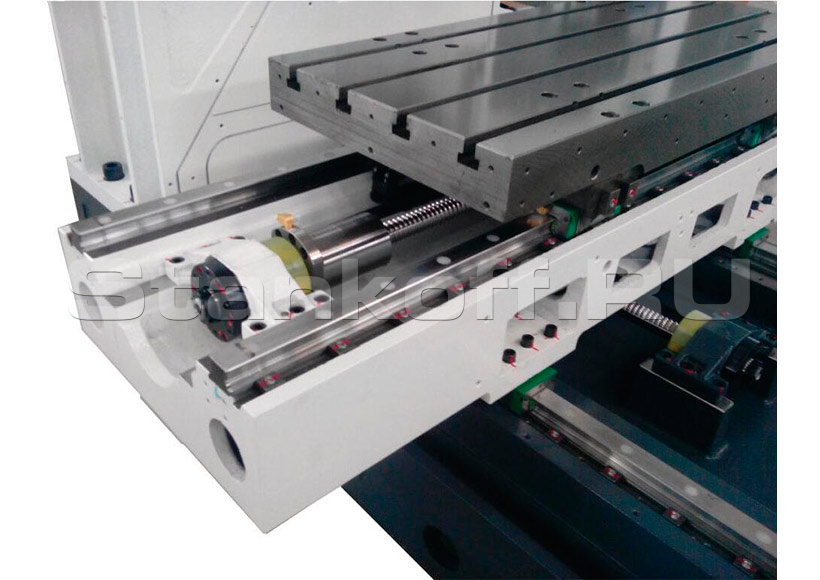

Направляющие

Скорость перемещения до 30 000 мм / мин на всех трех осях

Станина

Ребристая поверхность, жесткое основание станка, изготовленное из качественного литья

Рабочий стол


Усиленный крупногабаритный стол
Диапазон закрепления 1400х710 мм
Прецизионная шлифованная поверхность

Шпиндель

Возможность выбора скорости вращения 10000/12000/24000 об / мин
ISO 40 / DIN 69871 или HSK A-63

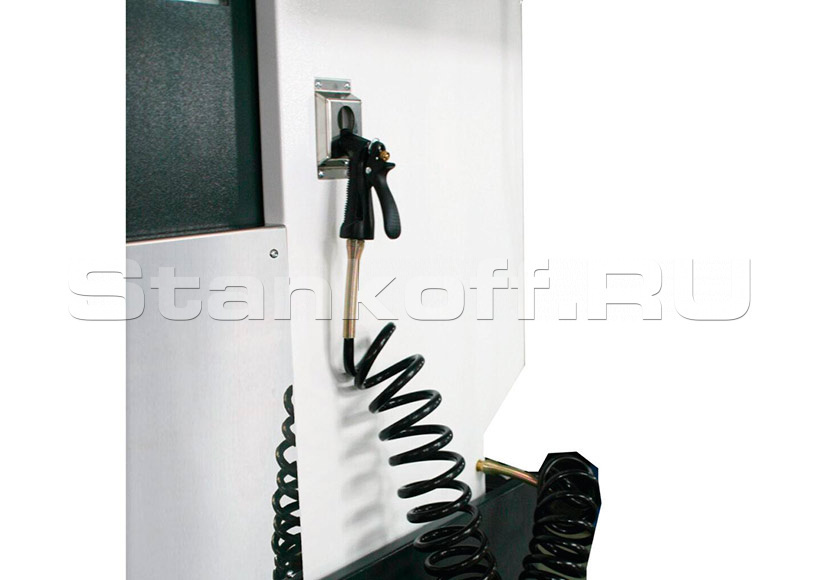

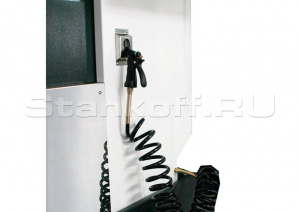

Пистолет для удаления стружки

Легкая очистка рабочего пространства

Теплообменник

Закрытый электрошкаф с интеллектуальным управлением охлаждением
Оптимальная температура даже при высоких температурах наружного воздуха

Прецизионные шариковые винтовые приводы

Класс точности C3
Для высокой точности позиционирования и точности повторяемости
Мощная система промывки стружки для очистки рабочего пространства и заготовки

Инструментальный магазин

Двойной зажим
24 слота для инструментов
Время смены инструмента (от инструмента к инструменту): 2 с
Макс. Длина инструмента 300 мм

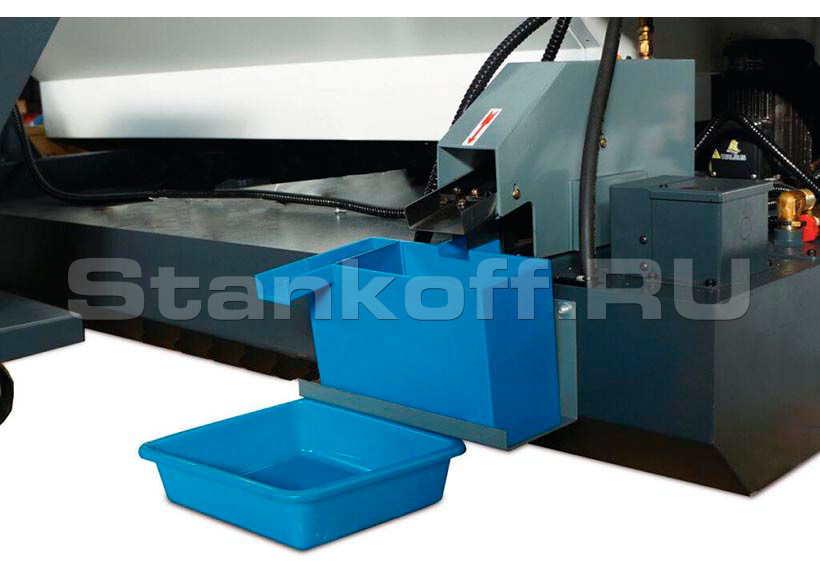

Отделитель масла / маслосборник

Разделение посторонних масел методом обезжиривания
Разделение твердых частиц путем осаждения в сборном контейнере

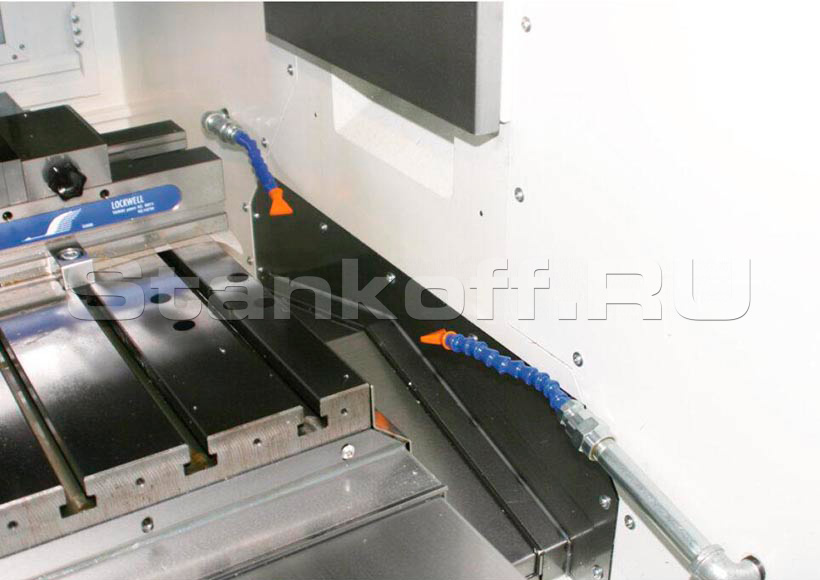

Система охлаждения

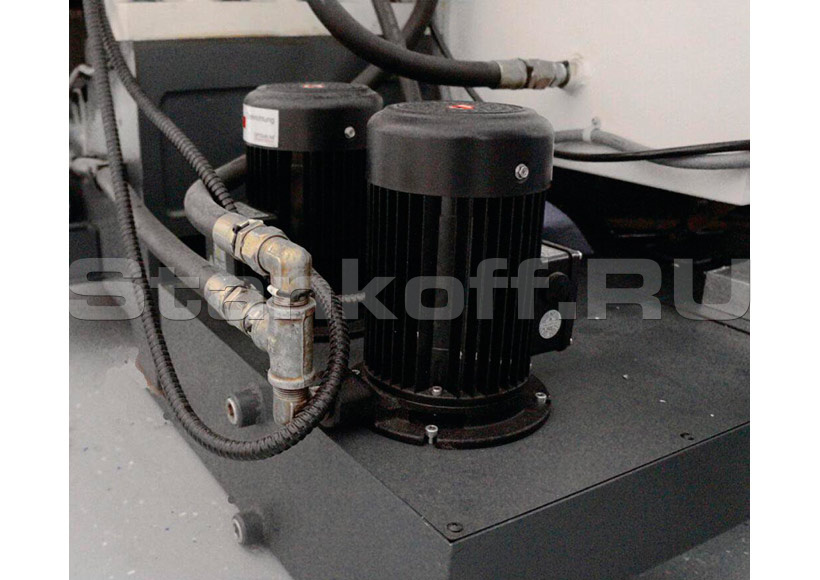

Три насоса охлаждающей жидкости каждый мощностью 850 Вт
Емкость бака 520 литров

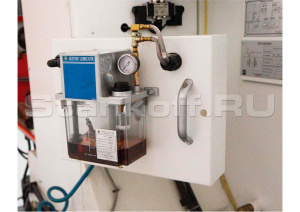

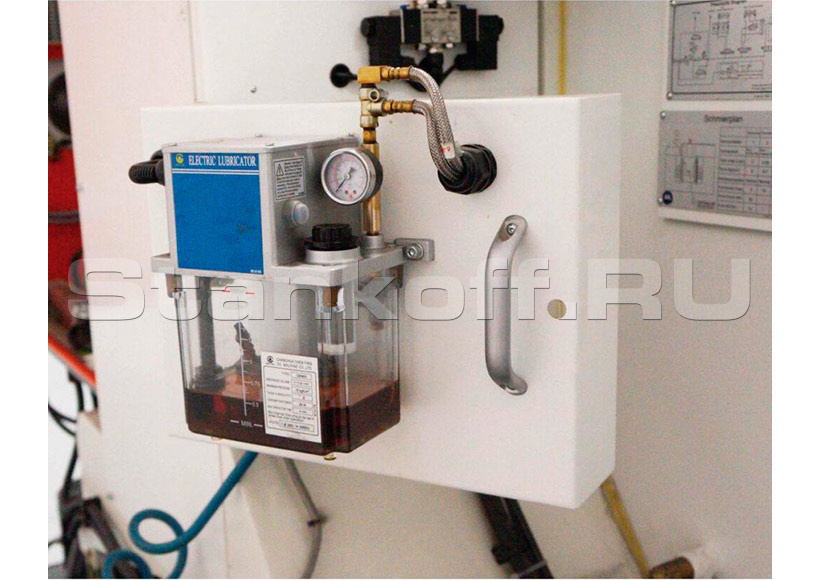

Централизованная смазка

Значительно предотвращает износ, затраты на ремонт и вынужденные простои транспортер стружки

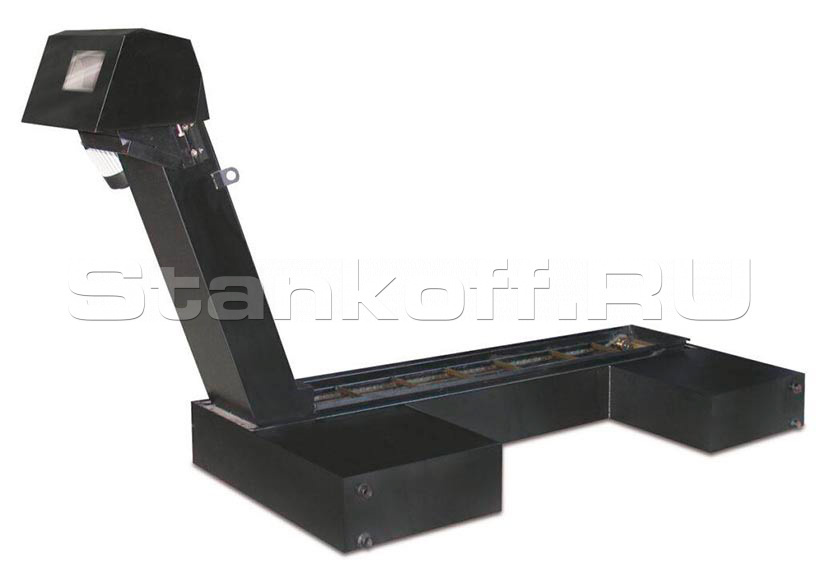

Конвейер для стружки

Ленточный тип
Для эффективного удаления стружки

Опора станка

6 опор для оптимального распределения нагрузки

Технические характеристики фрезерного станка с ЧПУ OPTImill F 210HSC
Напряжение 380 В
Мощность привода шпинделя 9 кВт
Конус шпинделя ISO 40 DIN 69871
Крутящий момент шпинделя 57 Нм
Точность позиционирования ± 0,005 мм
Точность повторяемости ± 0,005 мм
Размер стола 900х520 мм
Частота вращения шпинделя 10-10000 об/мин
Кол-во T-образных пазов на столе 5
Расстояние между Т-образными пазами на столе 80 мм
Размер Т-образных пазов стола 16 мм
Максимальная нагрузка на стол 450 кг
Количество осей 3
Автоматическое перемещение по оси X 800 мм
Автоматическое перемещение по оси Y 500 мм
Автоматическое перемещение по оси Z 500 мм
Скорость подачи по оси X 30000 мм/мин
Скорость подачи по оси Y 30000 мм/мин
Скорость подачи по оси Z 30000 мм/мин
Количество слотов для инструментов 30
Максимальный диаметр инструмента 80 мм
Максимальная длина инструмента 300 мм
Максимальная масса инструмента 8 кг
Время смены инструмента 2 с
Давление сжатого воздуха 6 бар
Объем бака СОЖ 370 л
Мощность насосов промывки стружки 0.56 кВт
Вес 6250 кг

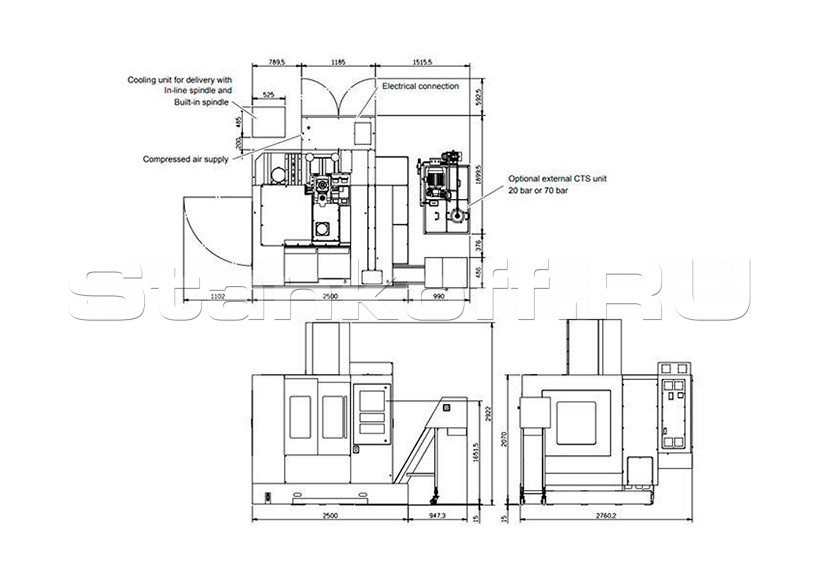

Габариты (Д*Ш*В) 3838x2280x2260 мм
