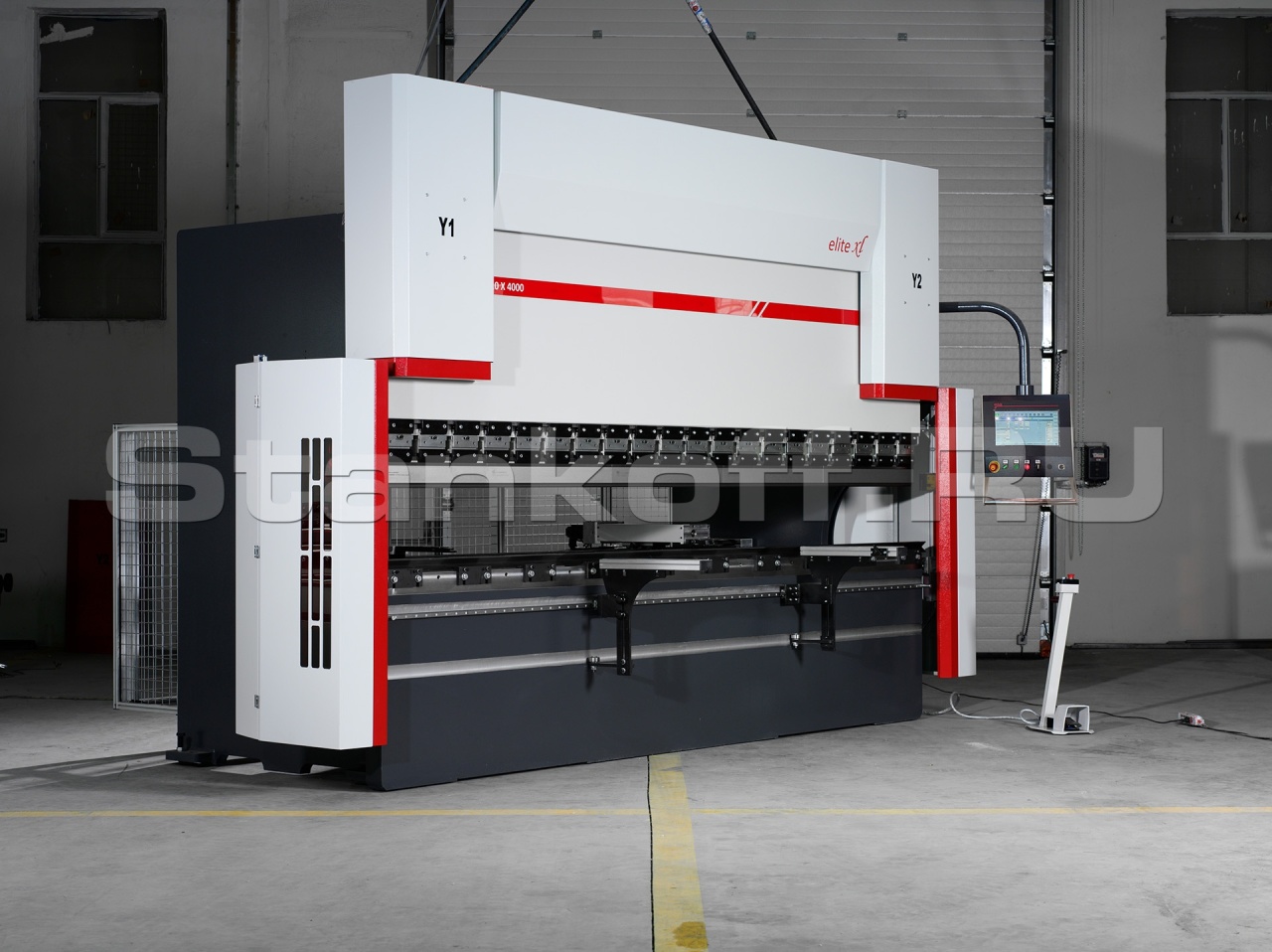

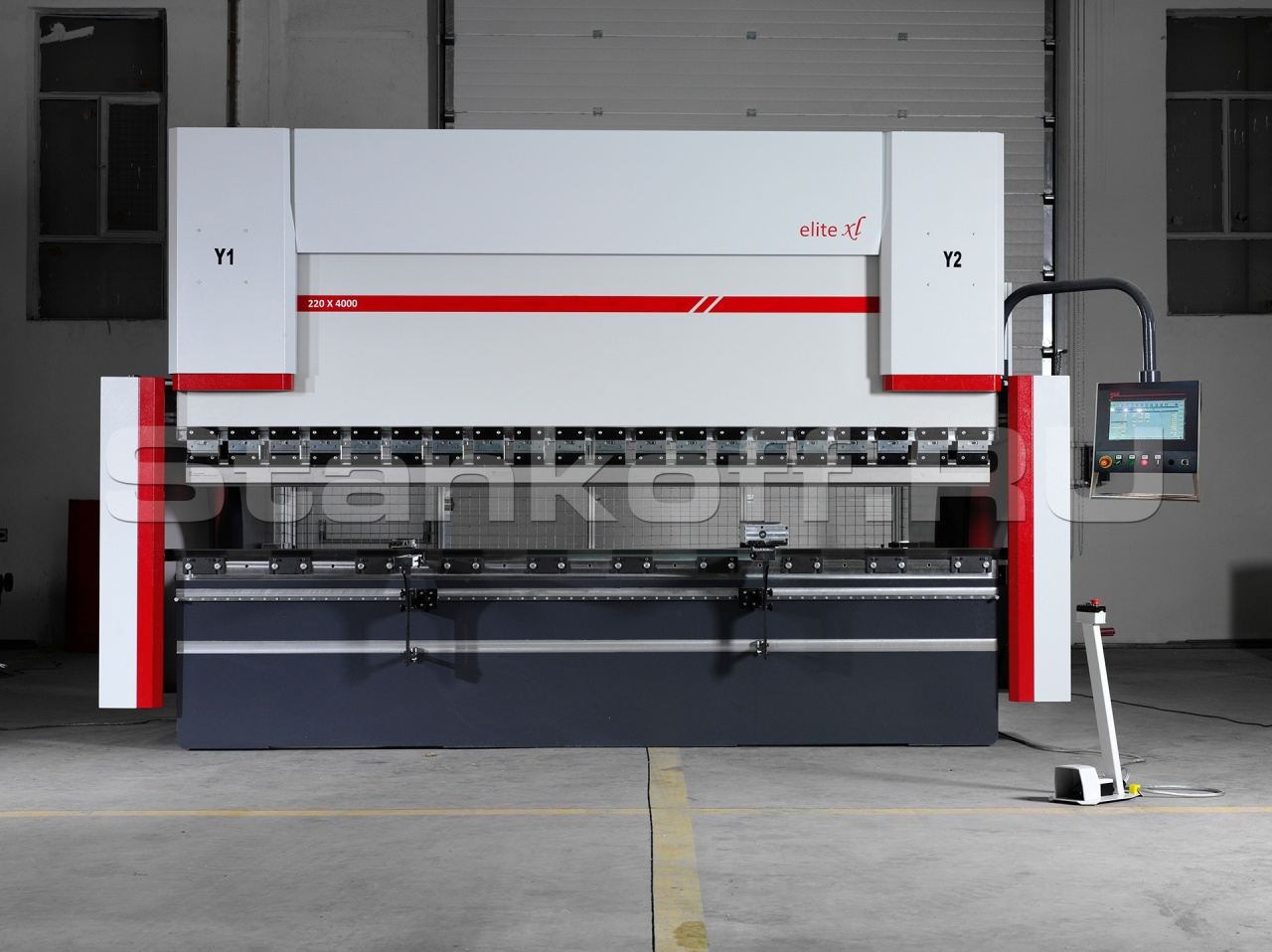

Гидравлический гибочный пресс с ЧПУ SX 40220


Гидравлический гибочный пресс с ЧПУ SX 40220 Гидравлический гибочный пресс с ЧПУ SX 40220 Гидравлический гибочный пресс с ЧПУ SX 40220 Гидравлический гибочный пресс с ЧПУ SX 40220 Гидравлический гибочный пресс с ЧПУ SX 40220
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Гидравлический листогибочный пресс является настоящей инновацией для металлообрабатывающих предприятий малого и среднего звена.SX это синхронизированный листогибочный пресс с 2D ЧПУ, который предполагает легкость в использовании, быстрое и простое программирование, легкость в запуске станка, автоматическое вычисление угла гиба, усилия и позиционирования задней оси.Эти функции обеспечивают станку SX большую популярность среди пользователей станков.

Особенности


Станина

Станина

Жесткая сварная станина, из высококачественной стали изготовленная с применением новейших технологий снятия внутренних напряжений в
сварных конструкциях.

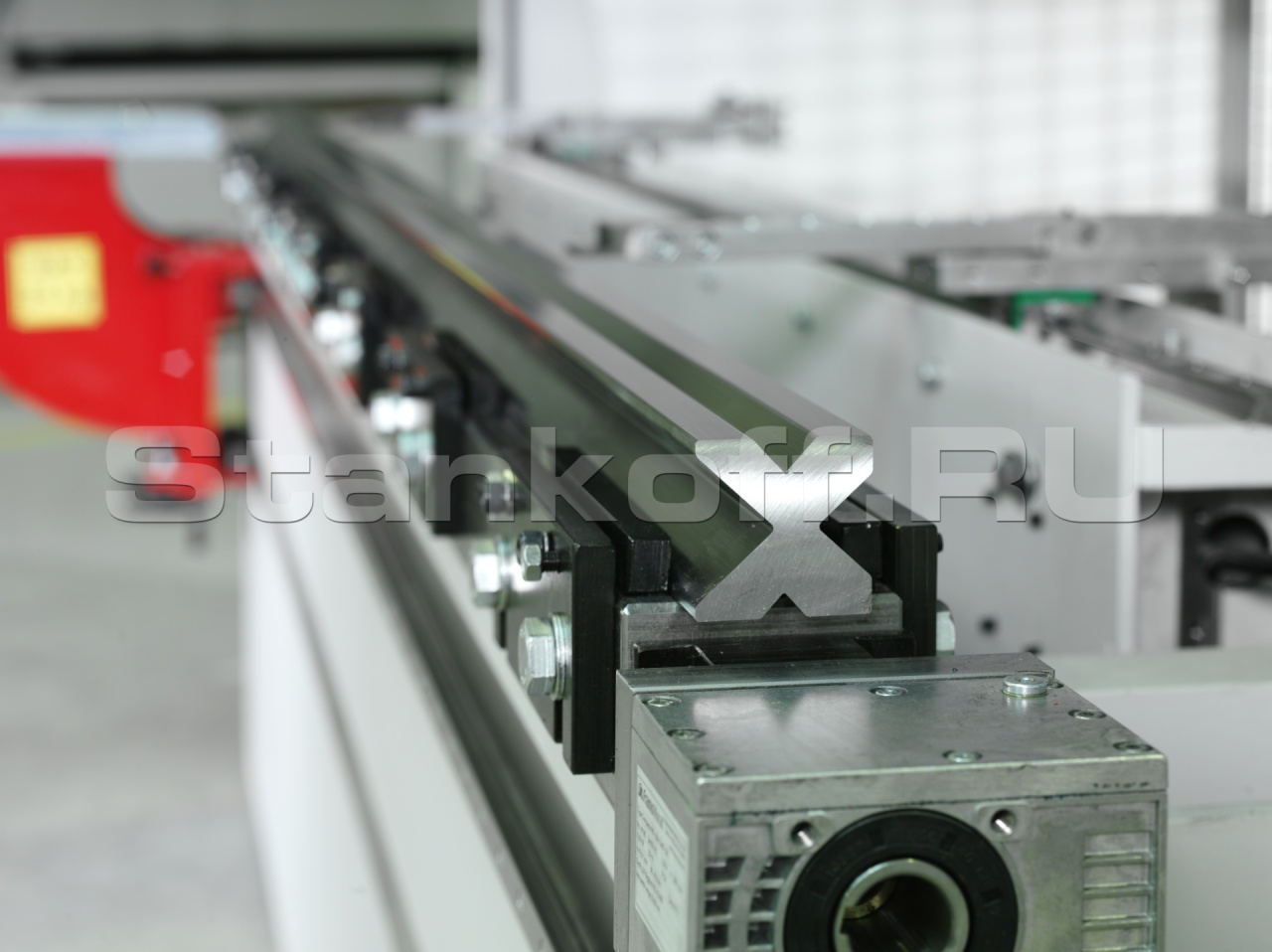

Моторизированная система компенсации прогиба

Моторизированная система компенсации прогиба

Автоматическая система компенсации прогиба упрощает гибку путем калибровки в каждой части сгибаемой детали для получения ровного гиба. Регулировка происходит автоматически при помощи системы ЧПУ.

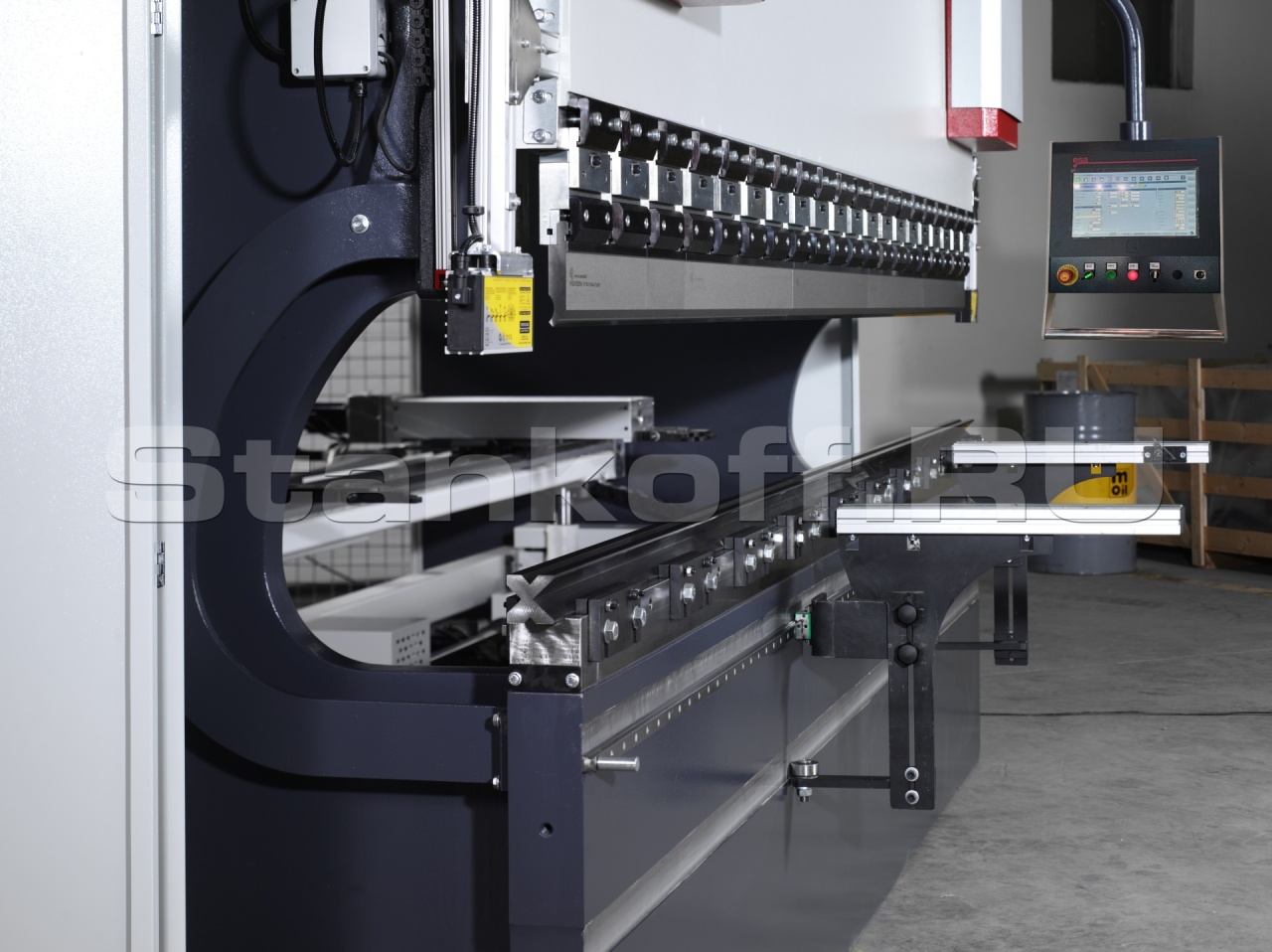

Задние упоры

Задние упоры

X –ось в стандарте на линейных направляющих.
Автоматические оси, управляемые ЧПУ- Х (ось). Ручное управление: R, Z.

Крепления инструмента

Крепления инструмента

Европейское крепление Amada Promecan

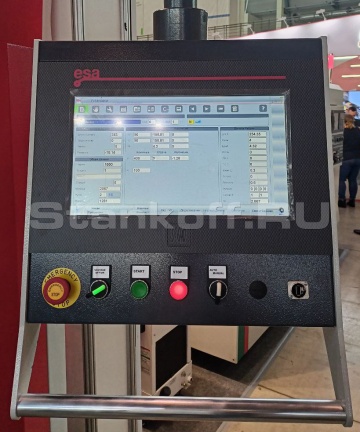

Система ЧПУ ESA S 640

Устройство ЧПУ «ESA 640 2D» позволяет легко настроить выполнение сложнейших гибов. Имеется возможность пространственной эмуляции гибки с многозадачным определением ошибок, выбором инструмента и просчетом положения заготовки. В результате предлагается несколько вариантов для выбора оптимальной последовательности гибки. Программирование простое, логичное и наглядное – оператор получает постоянную обратную связь. Интерфейс полностью русифицирован.

Особенности:

  • Современный и стильный дизайн;
  • 15-дюймовый сенсорный дисплей, Touch screen;
  • Тип программирования в 2D;
  • Визуализация в 2D;
  • Создание гибочного профиля от руки;
  • Управление - до 18 осей;
  • Автоматический расчет раскроя и линий гиба;
  • Автоматическое вычисление последовательности изгибов и обнаружение ошибок;
  • Настраиваемый пользовательский интерфейс;
  • Автоматическая и ручная коррекция гиба;
  • Высокая производительность, благодаря интуитивному и быстрому управлению;
  • Библиотека стандартных пуансонов и матриц;
  • Возможность симуляции работы, обнаружение ошибок, мультизадачность;
  • Автоматическая коническая гибка;
  • Возможность синхронизации с внешними базами данных;
  • Управление безопасностью оборудования, согласно норм ЕС.

Дополнительные опции


Автоматические оси Х+R

Автоматические оси Х+R

Автоматические оси, управляемые ЧПУ-Х+R. Ручное управление: Z.

Автоматические оси Х+R+Z1+Z2

Автоматические оси Х+R+Z1+Z2

Автоматические оси, управляемые ЧПУ-Х+R+Z1+Z2

Безопасность

Безопасность

Dener SX оснащается лазерной защитой соответствующая требованиям EC.

Стандартная комплектация

  • Жесткая сварная станина, из высококачественной стали изготовленная с применением новейших технологий снятия внутренних напряжений в сварных конструкциях;
  • Верхняя жесткая подвижная траверса
  • Позиционирование пуансона до 0,01 мм;
  • Позиционирование заднего упора до 0,1 мм;
  • Программируемая скорость пуансона и величина отхода балки после гиба;
  • Гидравлическая система Hawe Hoeirberger (Производство Германия);
  • Автоматические управляемые оси – Y1, Y2, X (Оси R и Z – ручное управление);
  • Автоматическая система компенсации прогиба стола;
  • Контроллер ЧПУ – ESA S 640 2D;
  • Зажим инструмента по типу «ЕВРО» (Promecam-Amada);
  • Передняя поддержка на линейных направляющих;
  • Задний упор: моторизированный с шарико-винтовой парой;
  • Балка заднего упора имеет два упора, регулируемых вручную по горизонтали и высоте;
  • Глубина подачи листа, зёв – 450 мм;
  • Лазерная защита пальцев рук – DSP или MSD;
  • Высококачественная электронная система SIEMENS (Производство Германия)
  • Электродвигатель «GAMAK Motors» (Турция);
  • Педаль управления;
  • Руководство по эксплуатации (на русском языке).

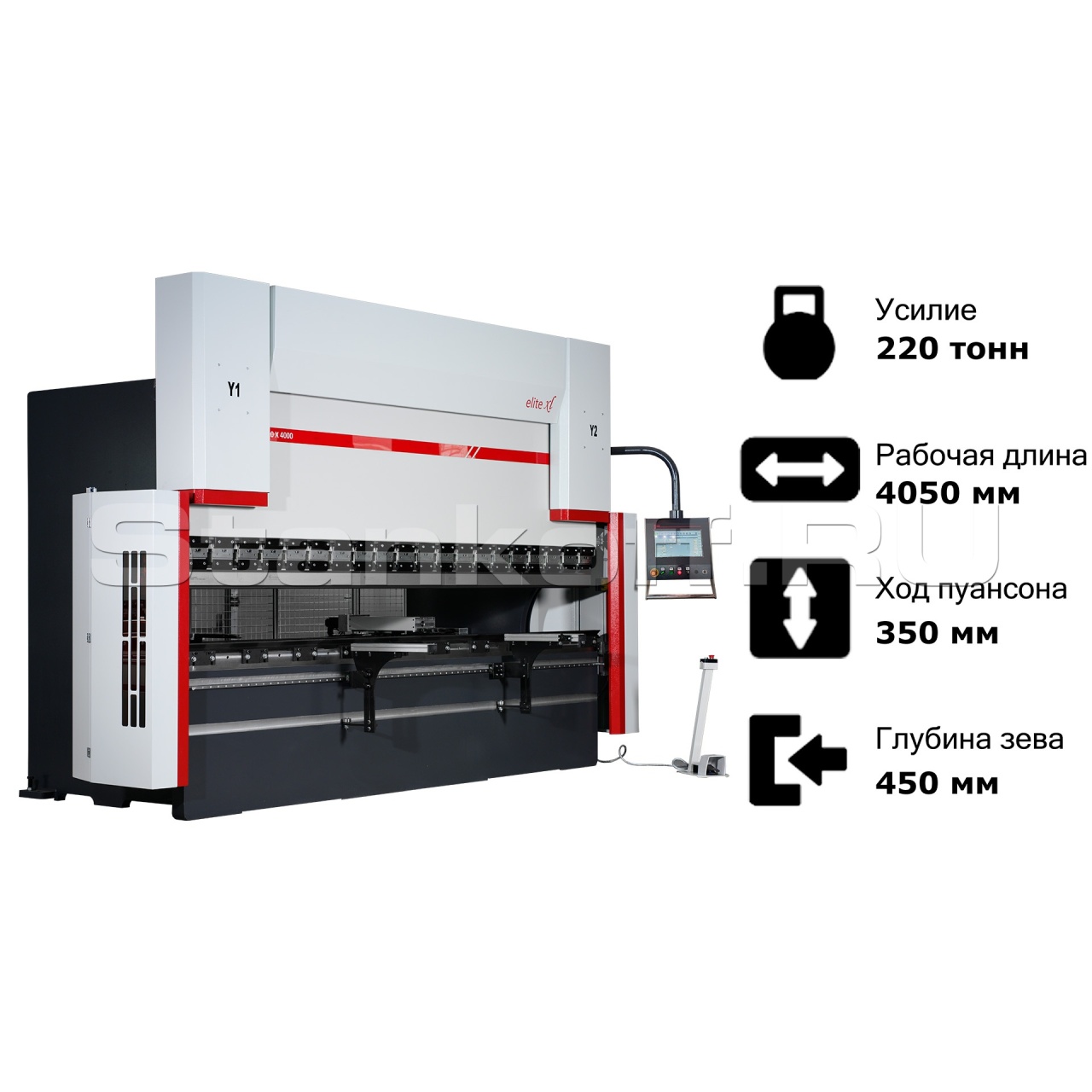

Ширина рабочего стола, мм 4050
Усилие, Т 220
Скорость подвода, мм/с 140
Точность позиционирования заднего упора, мм ±0,1
Рабочая скорость, мм/с 10
Скорость возврата, мм/с 130
Ход пуансона, мм 350
Просвет, мм 600
Глубина подачи листа, зёв, мм 450
Расстояние между стойками, мм 3555
Длина, мм 4800
Ширина, мм 2590
Высота, мм 3050
Высота стола, мм 920
Мощность гл. двигателя, кВт 22
Объем масляного бака, л 400
Вес, кг 14250
