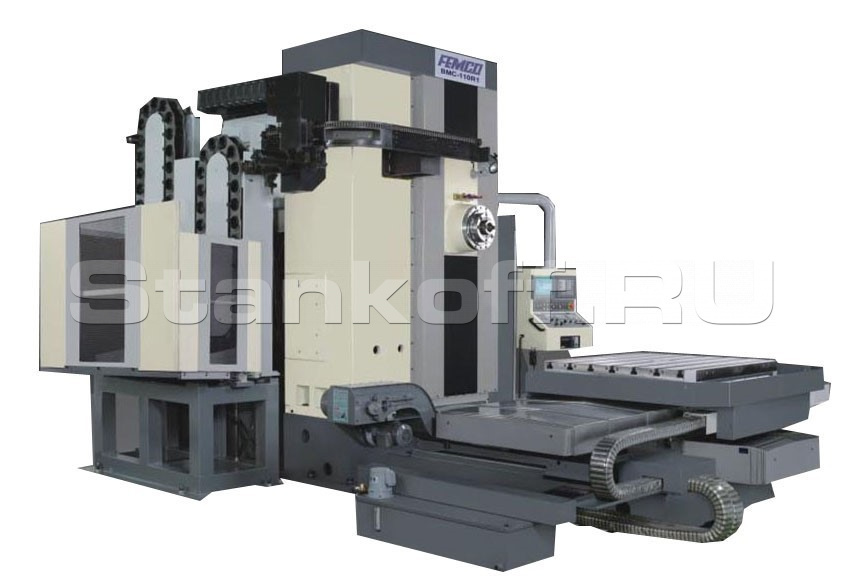

Горизонтально-расточной обрабатывающий центр BMC-110R1

Шпиндель

Шпиндель изготовлен из хромомолибденовой стали, за счет чего обеспечивается прочность и стойкость к нагрузкам и температурам. Также шпиндель подвергался термообработке, благодаря чему значительно повышается износостойкость и срок его эксплуатации.
Шпиндель приводится в движение асинхронным двигателем, который установлен в непосредственной сцепке с шпиндельной бабкой, что позволяет существенно сократить кинематическую цепь и, как следствие, практически свести к нулю потерю мощности при передаче крутящего момента.
Шпиндели всех станков оснащены редуктором, обеспечивающим высокий крутящий момент и позволяющим вести силовое резание на низких оборотах. Редуктор разработан таким образом, чтобы обеспечить равномерное распределение температур, предотвращая тепловые деформации и вибрации, а сама его конструкция обладает чрезвычайно высокой статической и динамической жесткостью.
На станке возможно производить глубокое сверление и растачивание с максимальной стабильностью благодаря выдвижению шпинделя до 500 мм.

Диаграмма «Мощность – крутящий момент»

Станина

Основные узлы станка выполнены из высококачественного чугуна Meehanite, благодаря чему обеспечивается максимальная жесткость. Колонна и основание станины усилены специальными ребрами жесткости, которые препятствуют возникновению вибраций и колебаний шпиндельной бабки, при этом облегчая массу станка, к тому же обеспечивают наилучшую стабильность и устойчивость при продолжительной эксплуатации.

ШВП

Диаметр ходовых винтов осей X, Y, Z, W – 50 мм. ШВП класса С3 с двойными гайками обеспечивают высокую точность и длительный срок службы. Кроме того, конструкция с предварительным натягом по всем осям исключает тепловую деформацию и обеспечивает исключительную точность станка. В качестве поставщиков ШВП используются лучшие мировые производители Hiwin (Тайвань) / PMI (Тайвань) / THK (Япония) / Bosch (Германия).

Направляющие

Для осей станка предусмотрены высокоточные прямоугольные направляющие скольжения повышенной жесткости, позволяющие производить силовую обработку в тяжелых режимах резания. Направляющие осей очищены и доведены вручную квалифицированными специалистами, затем покрыты специальным полимерным составом TURCITE, снижающим коэффициент трения и сохраняющим направляющие от износа надолго.Оси X, Y, Z оснащены оптическими линейками, которые повышают точность перемещений.

Система быстрых осевых перемещений

Использование серводвигателей с прямым приводом увеличивает способность осей нести большую нагрузку и обеспечивает высокую динамическую точность и плавное ускорение/замедление.

Подшипники

В шпинделях станков Femco устанавливаются высокоточные и сверхпрочные подшипники, обеспечивающие плавность перемещения осей. Производители проводят исследование подшипников сразу по 4 направлениям: трибологии, материаловедению, технологиям анализа и механотронике. Что позволяет постоянно улучшать свойства подшипников и создавать изделия, отвечающие самым требовательным видам механической обработки.

Рабочий стол

Рабочий стол с ЧПУ с минимальным углом индексации 0,0010 и дополнительной фиксацией пиноли через каждые 900 обеспечивает расположение стола под любым углом, а надежное закрепление в требуемом положении гарантируется гидравлической системой фиксации и двумя червячными валами с сервоприводом. Стол оснащен энкодером в стандартной комплектации, что повышает точность позиционирования и повторяемость индексации.

Размеры поворотного стола и Т-образного паза

Система автоматической смены инструмента

Станок оснащен системой автоматической смены инструмента с цепным магазином на 60 позиций и рукой-сменщиком, которая обеспечивает одновременную плавную синхронную замену инструмента на следующий без потери времени на его предварительную подготовку. Для обеспечения высокой эффективности и долгосрочности работы оборудования обрабатывающий центр перед выпуском с завода прошёл проверку надежности системы АТС. Устройство смены инструмента обеспечивает быструю и надежную работу, исключающую давление на подшипник шпинделя при установке инструмента. Частично закрытый инструментальный магазин предохраняют от брызг СОЖ и стружки.

Габаритные размеры станка и рабочей зоны
