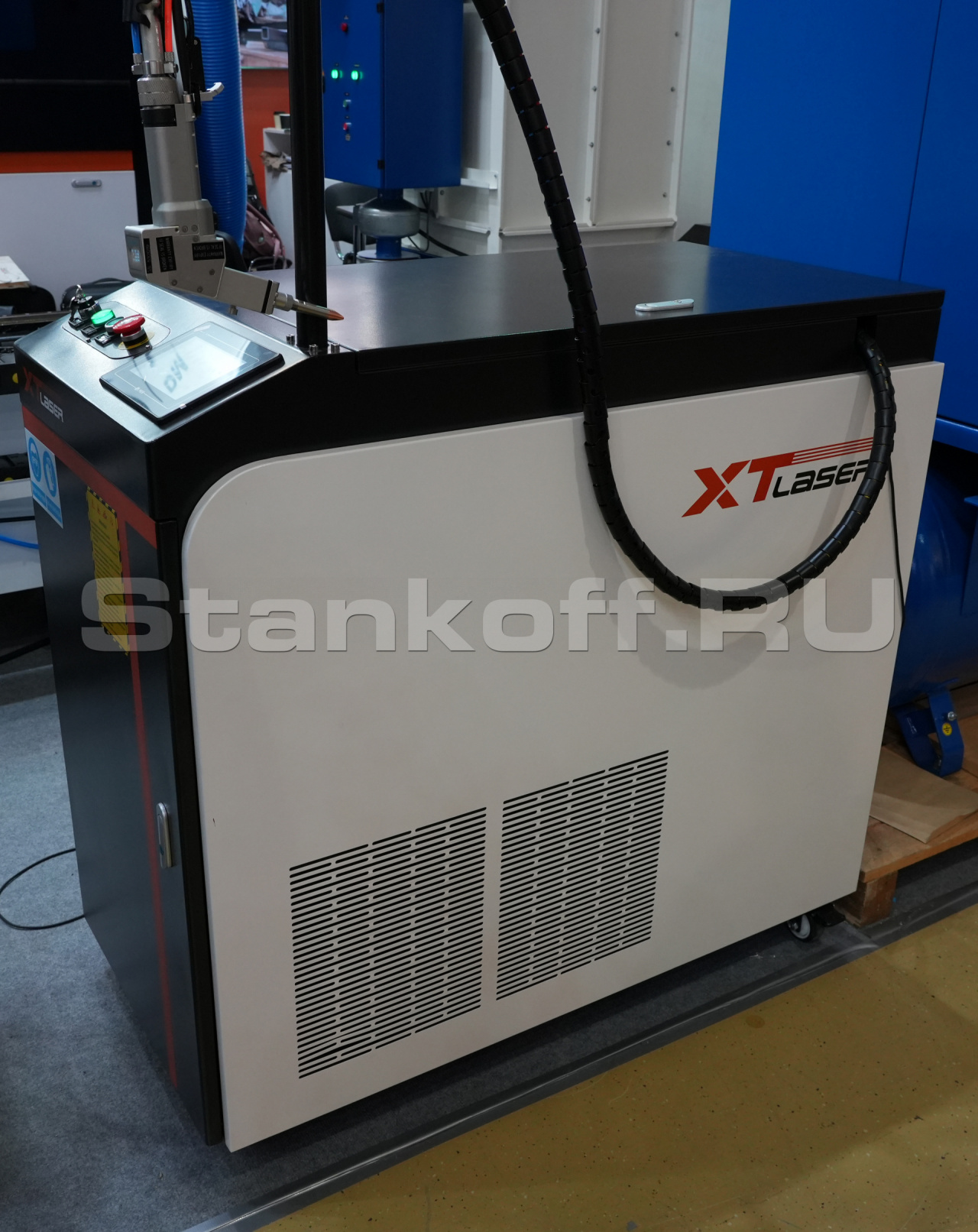

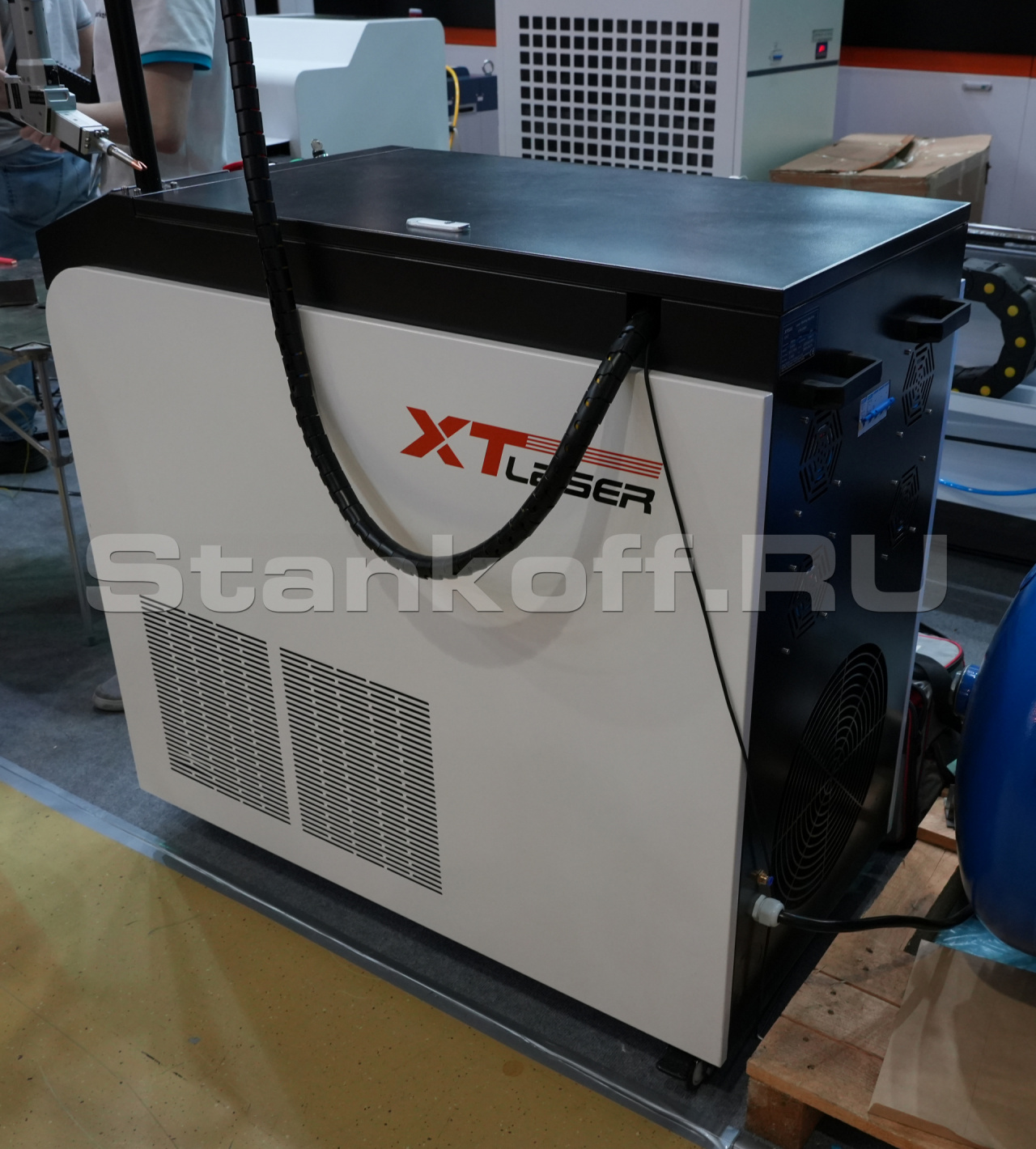

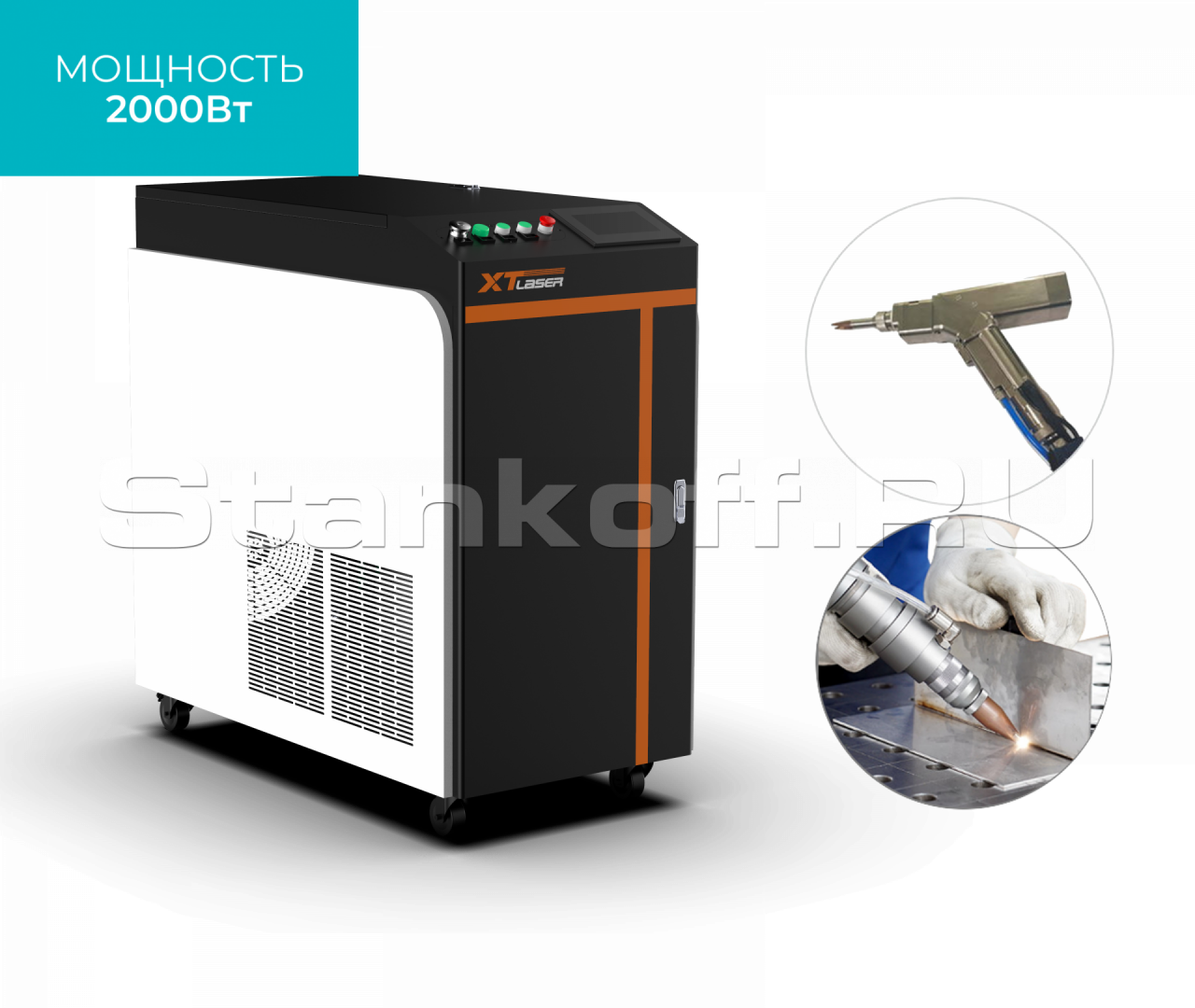

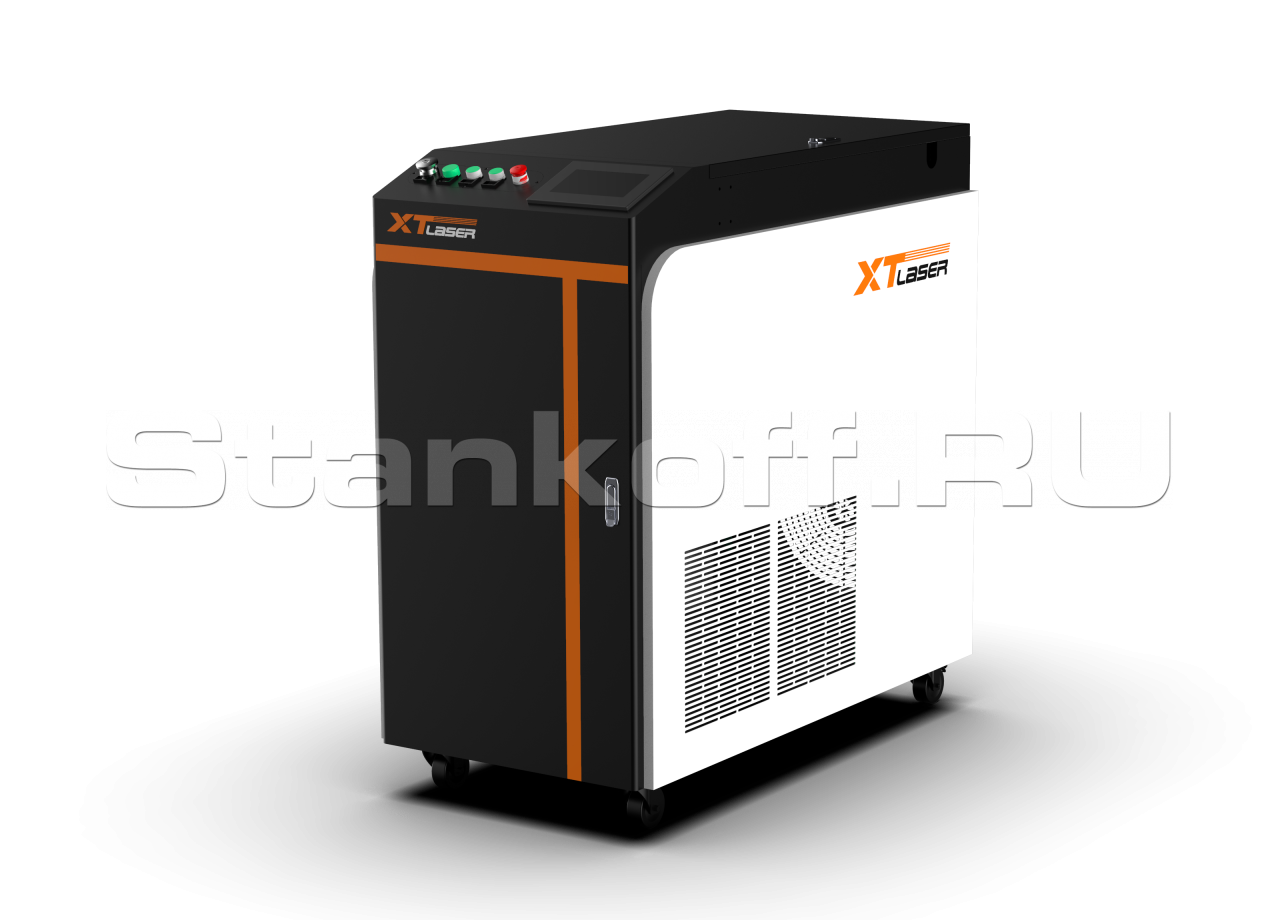

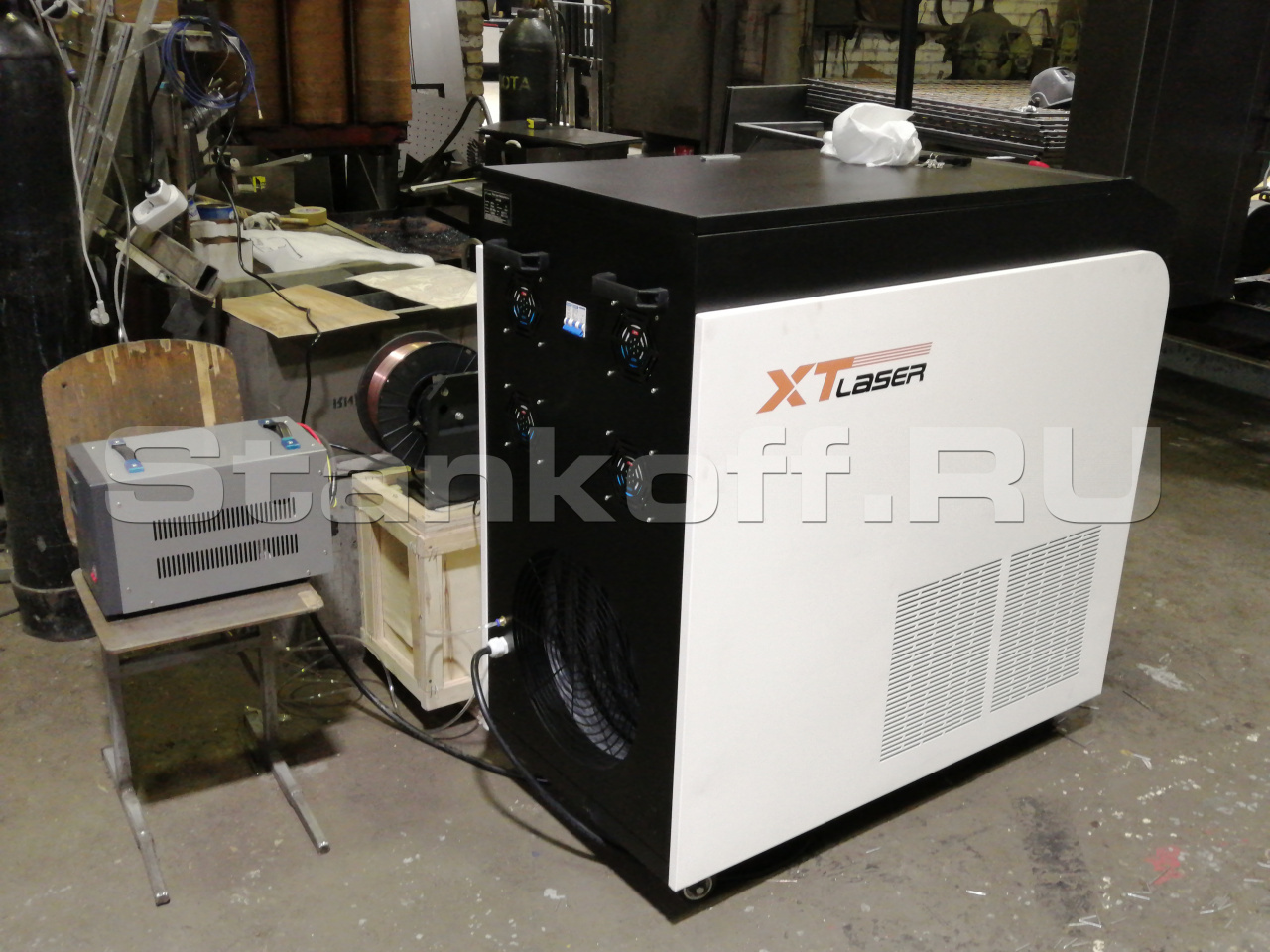

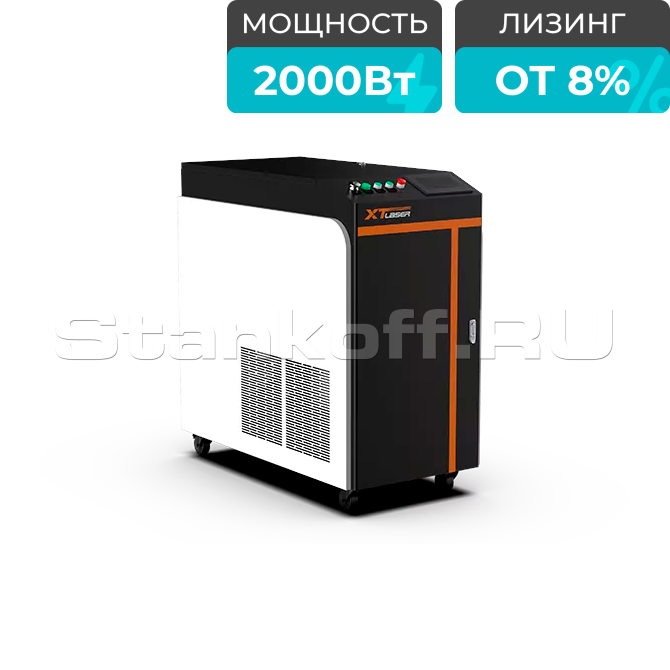

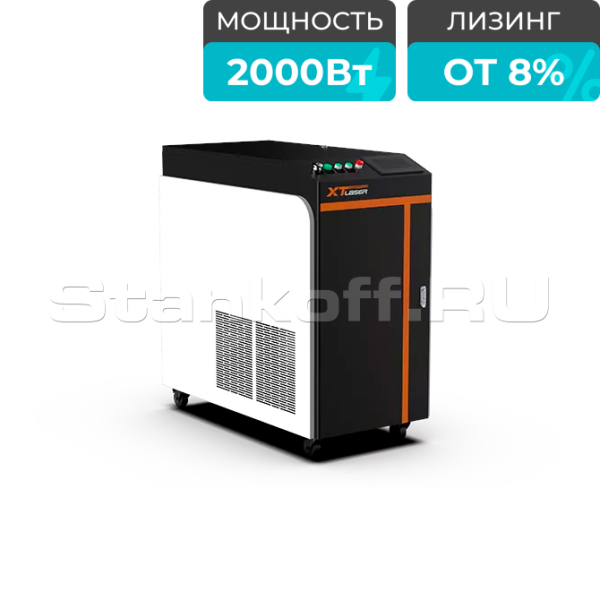

Оптоволоконный аппарат лазерной сварки металла XTW-2000Q/Raycus

Контакты

Станкофф.РУ

+7 (800) 5555-770

Детальное описание

Аппараты ручной лазерной сварки с оптоволоконными лазерными излучателями — новейшая разработка в области сварочных технологий, пришедшая на смену аргонодуговой сварке. Используются при сварке таких металлов, как нержавеющая сталь, железо, алюминий и других металлов. Характеризуются большой глубиной сварки, прочностью сварных швов, подходят для сварки любой сложности.

Установки для лазерной сварки генерируют излучение в импульсном и непрерывном режимах. Технология включает в себя точечное и шовное сварные соединения. Для шовного применяется непрерывный режим генерации или импульсный с перекрытием, для точечного - только импульсный. Точечный метод дает минимальные деформации и используется для соединения изделий небольшой толщины. При шовной сварке происходит формирование глубокого сварочного канала. Метод обладает высокой эффективностью при обработке сталей, титана, меди и алюминия. Луч высокой плотностью мощности разрушает поверхностные оксидные пленки и препятствует образованию новых и не требует применять защитные инертные газы. Сваривание элементов небольшой толщины производится с расфокусировкой луча, это позволяет исключить сквозное прожигание изделия. Для получения прочного шва аппарату лазерной сварки необходимо оснащение источником излучения достаточной мощности.

Применение

Используются при производстве кухонной утвари, сантехники, бытовой техники, металлической мебели, окон и дверей, автозапчастей, в рекламном производстве и во многих других сферах.

Преимущества

✓ Сварной шов гладкий и красивый
Отсутствует деформация поверхности, не требует последующего шлифования, отсутствует необходимость чистовой обработки сварного шва.

✓ Равномерность сварки
Достигается равномерным распределением точечной энергии лазерного сварочного аппарата.

✓ Высокая скорость сварки
Скорость лазерной сварки в 2-10 раз выше, чем скорость традиционной сварки.

✓ Точное позиционирование
Точное позиционирование благодаря системе красный луч.

✓ Универсальность
Гибкие настройки позволяют производить шовную и точечную сварку.

✓ Удобство эксплуатации
С помощью ручного пистолета можно сваривать длинные отрезки (отсутствует ограничение длины сварки длиной рабочего поля). Возможность сваривать труднодоступные зоны и осуществлять сварку под любым углом.

✓ Простота эксплуатации
Гибкий ручной режим работы легок в освоении, не требует специального обучения.

✓ Экономия в обслуживании
Отсутствие расходных материалов, низкое электропотребление, стабильность работы и длительный срок службы снизят затраты на обслуживание.

✓ Экологичность
Надежная и экологически чистая технология без загрязнения окружающей среды.

✓ Компактность
Легкий вес и компактность позволяют использовать установку в любых производственных условиях.

✓ Устойчивость к коррозии и высокая термостойкость

Комплектация

Источник лазерного излучения	Raycus
Лазерная сварочная голова	SUP 22C

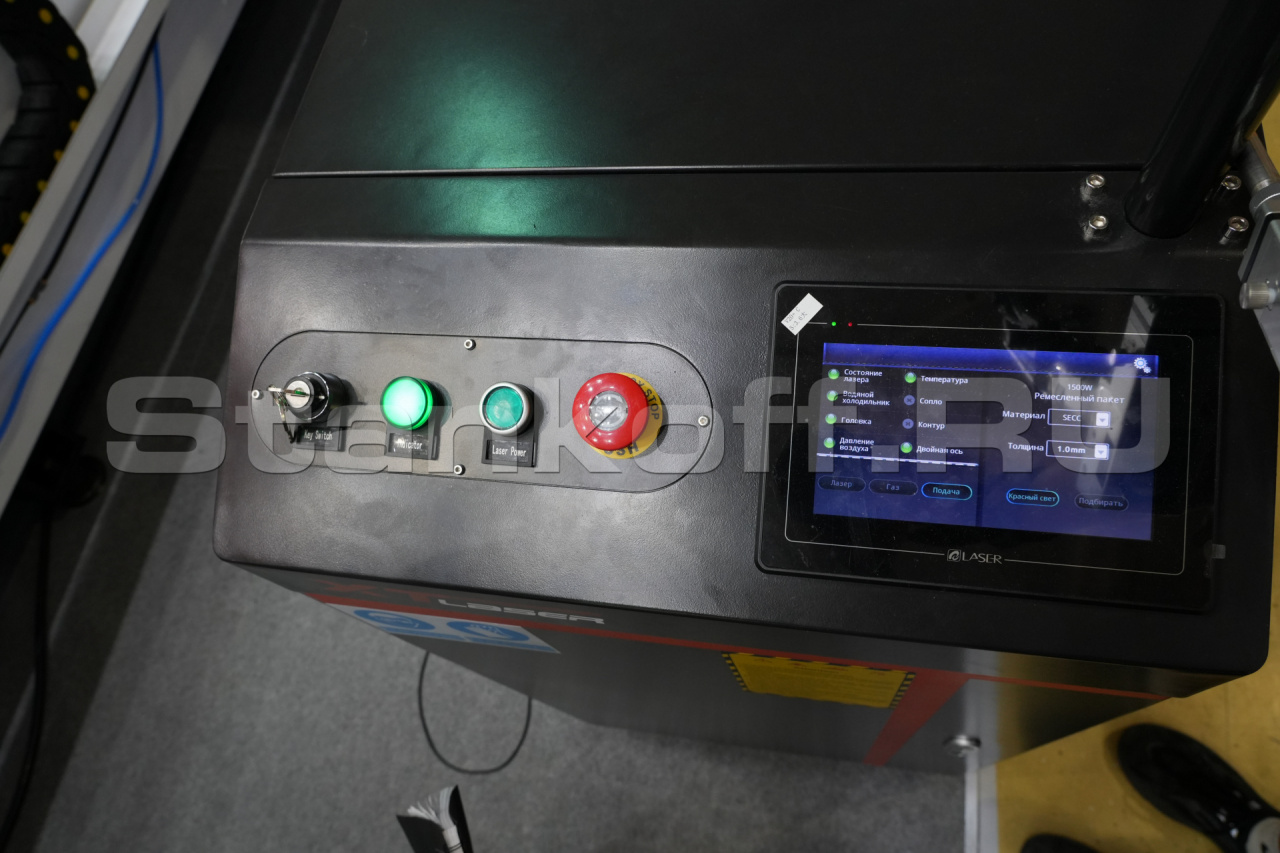

Система ЧПУ	SUP
Водяной чиллер	Hanli/S&A/Bingyue
Устройство подачи проволоки	SUP

Особенности конструкции

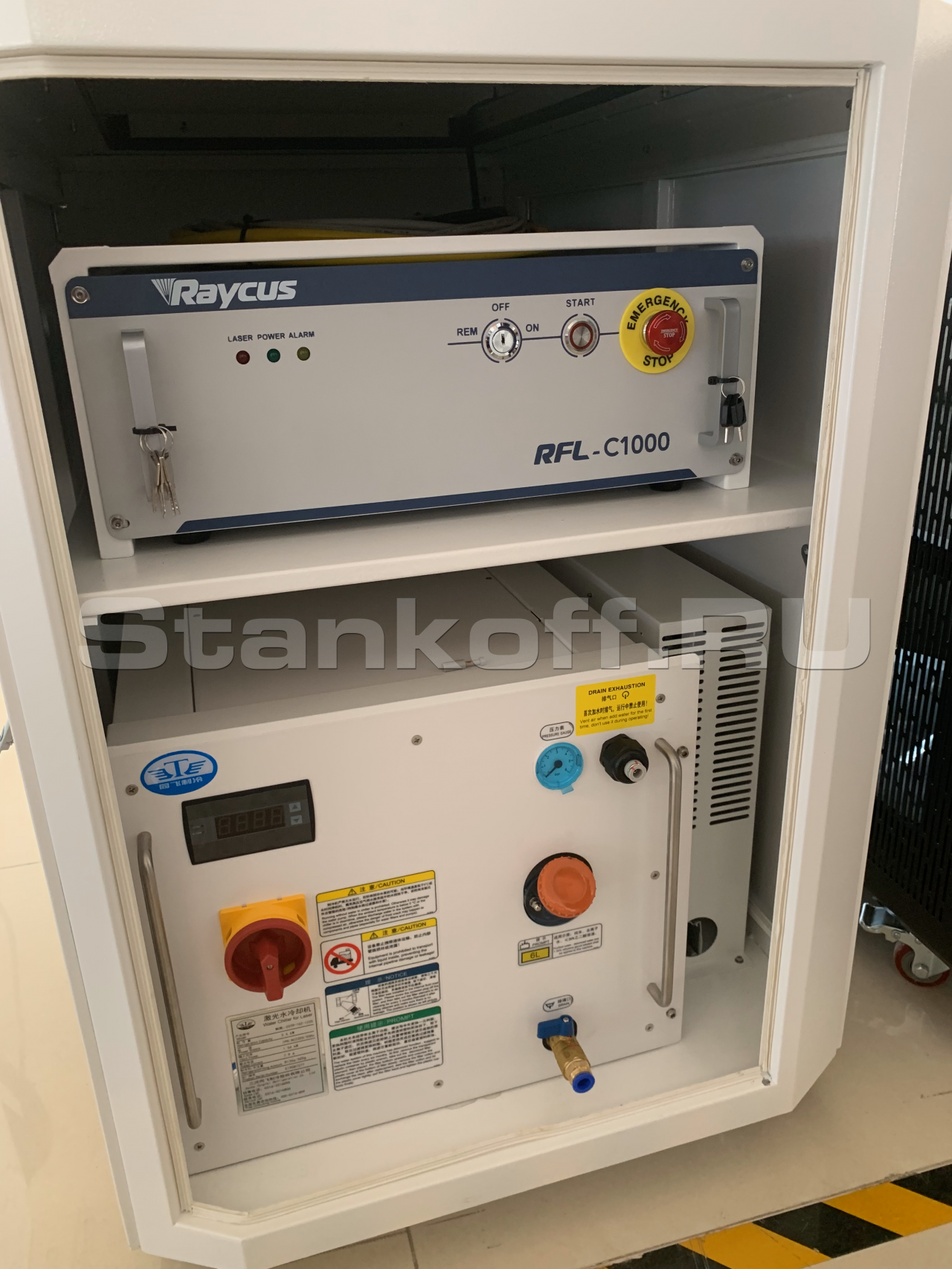

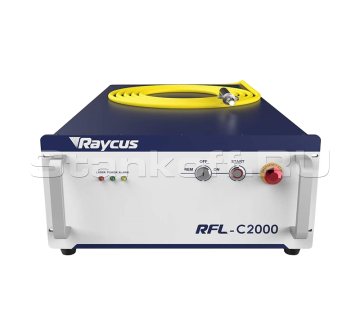

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

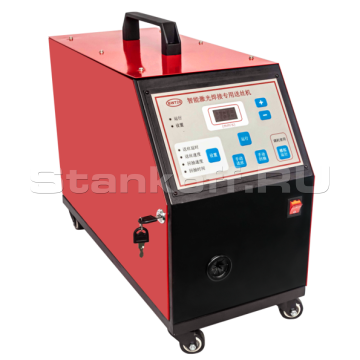

Устройство подачи проволоки

Система подачи проволоки отвечает за стабильную подачу проволоки во время сварки. Двухтактный механизм подачи проволоки используется для обеспечения хорошего выравнивания проволоки и стабильной скорости подачи проволоки. Если требуется предварительный нагрев, добавляется источник питания нагревающий проволоку. Применяется для аргонодуговой сварки, лазерной сварки, плазменной сварки. Имеет легкую конструкцию, положение угла подачи проволоки можно регулировать.

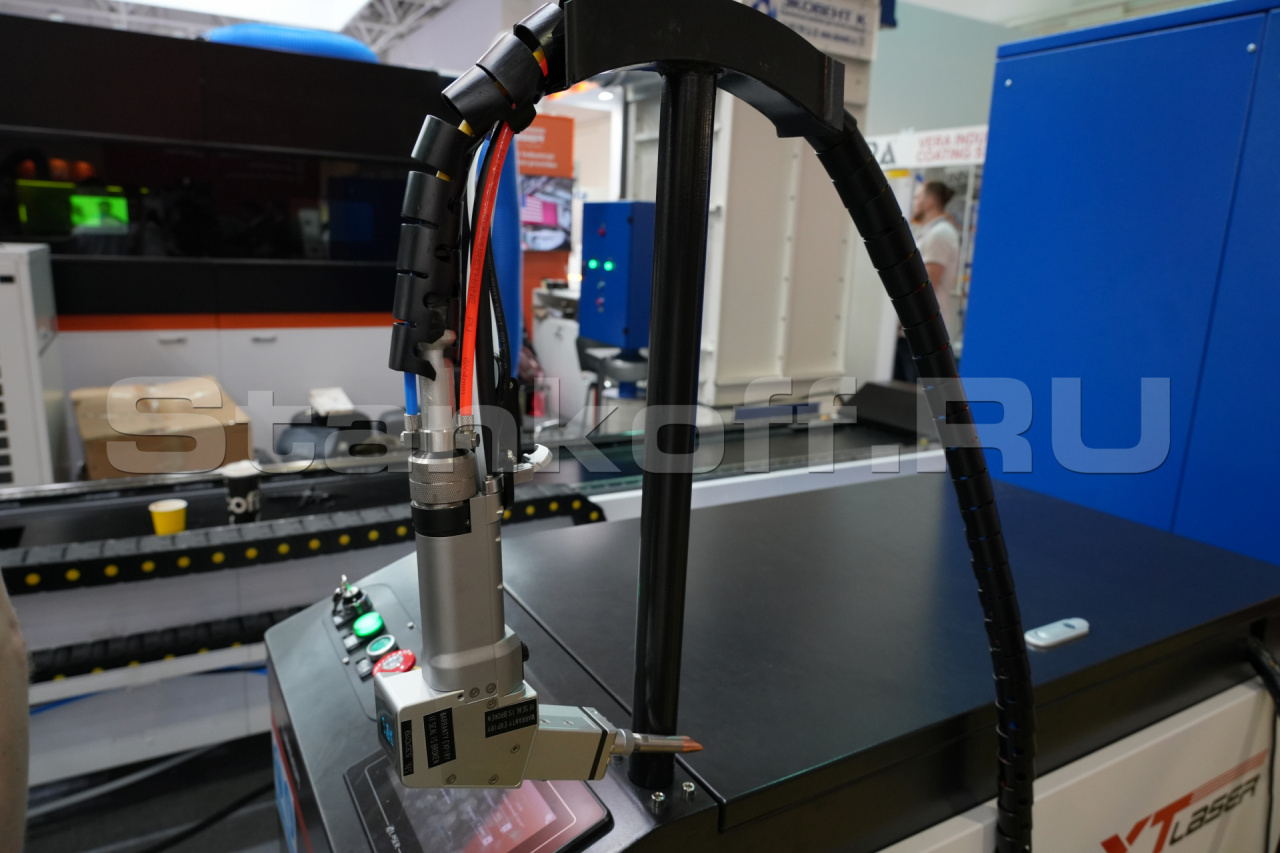

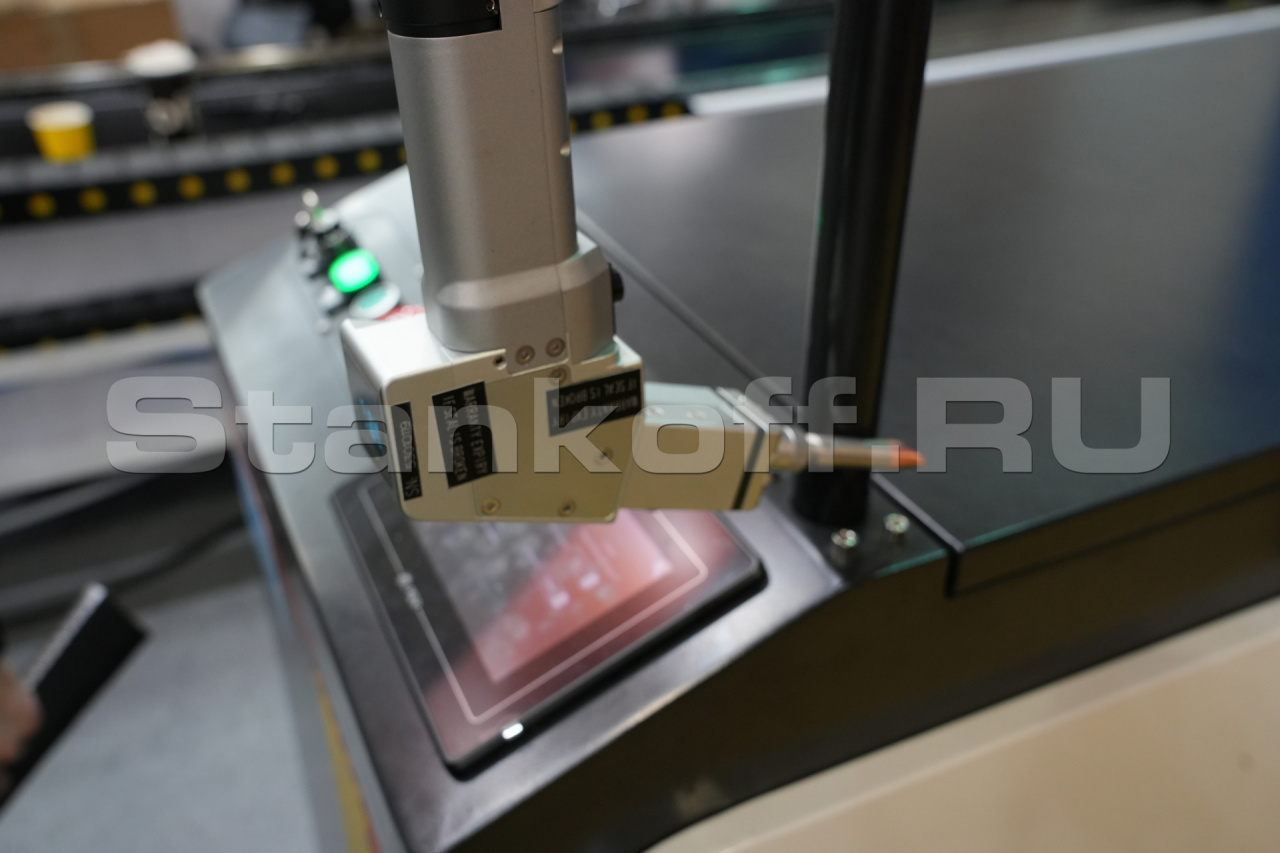

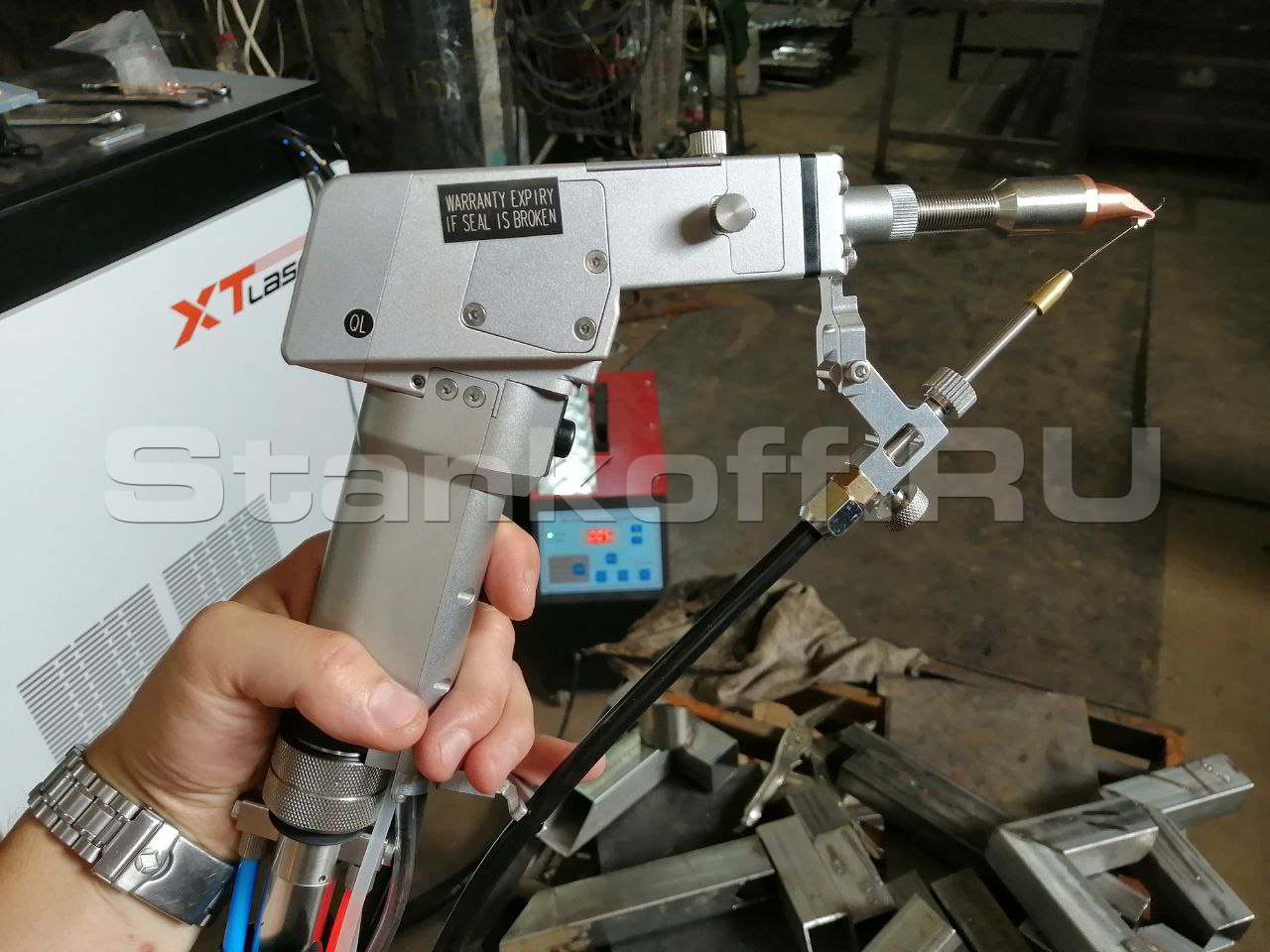

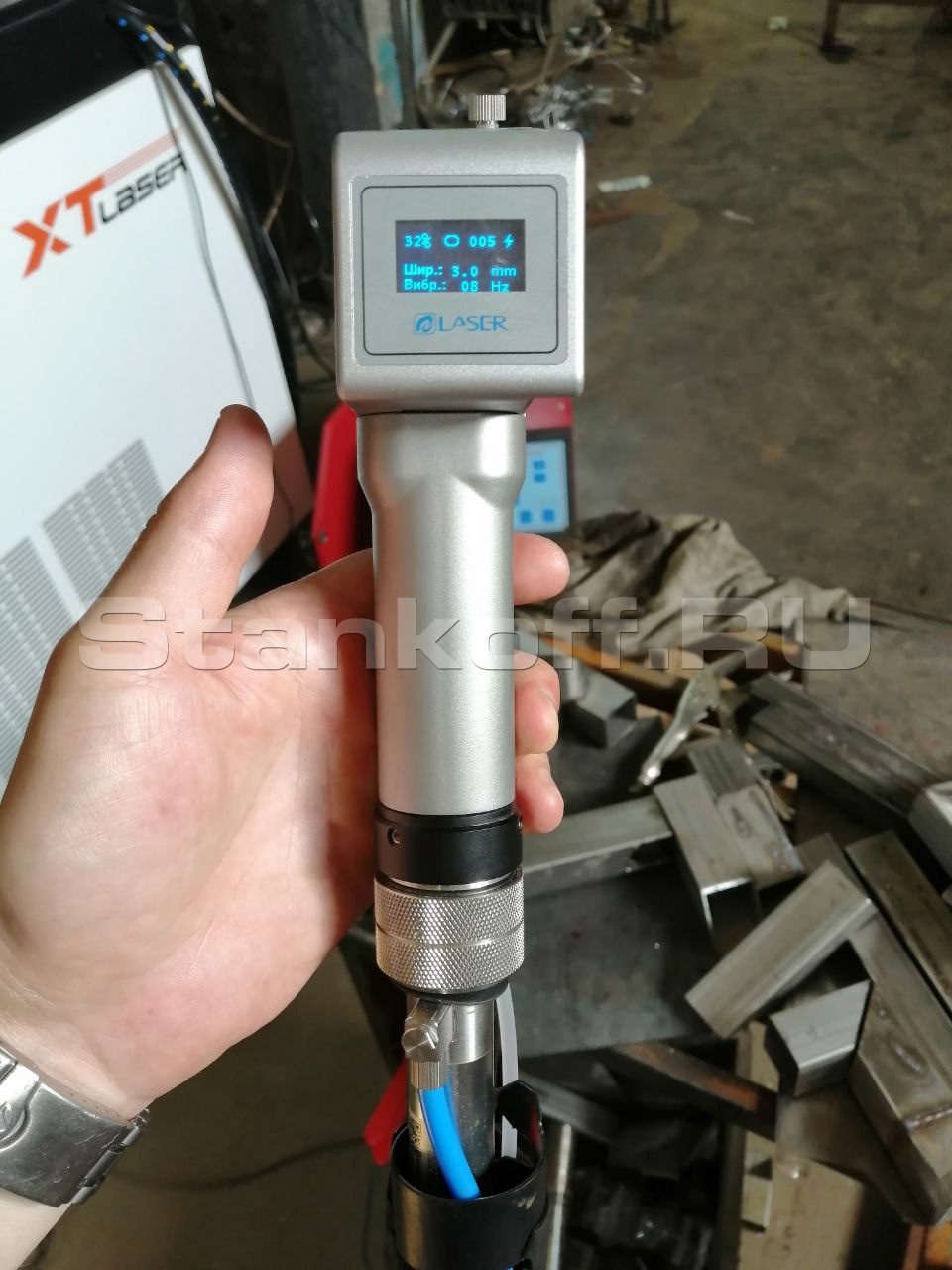

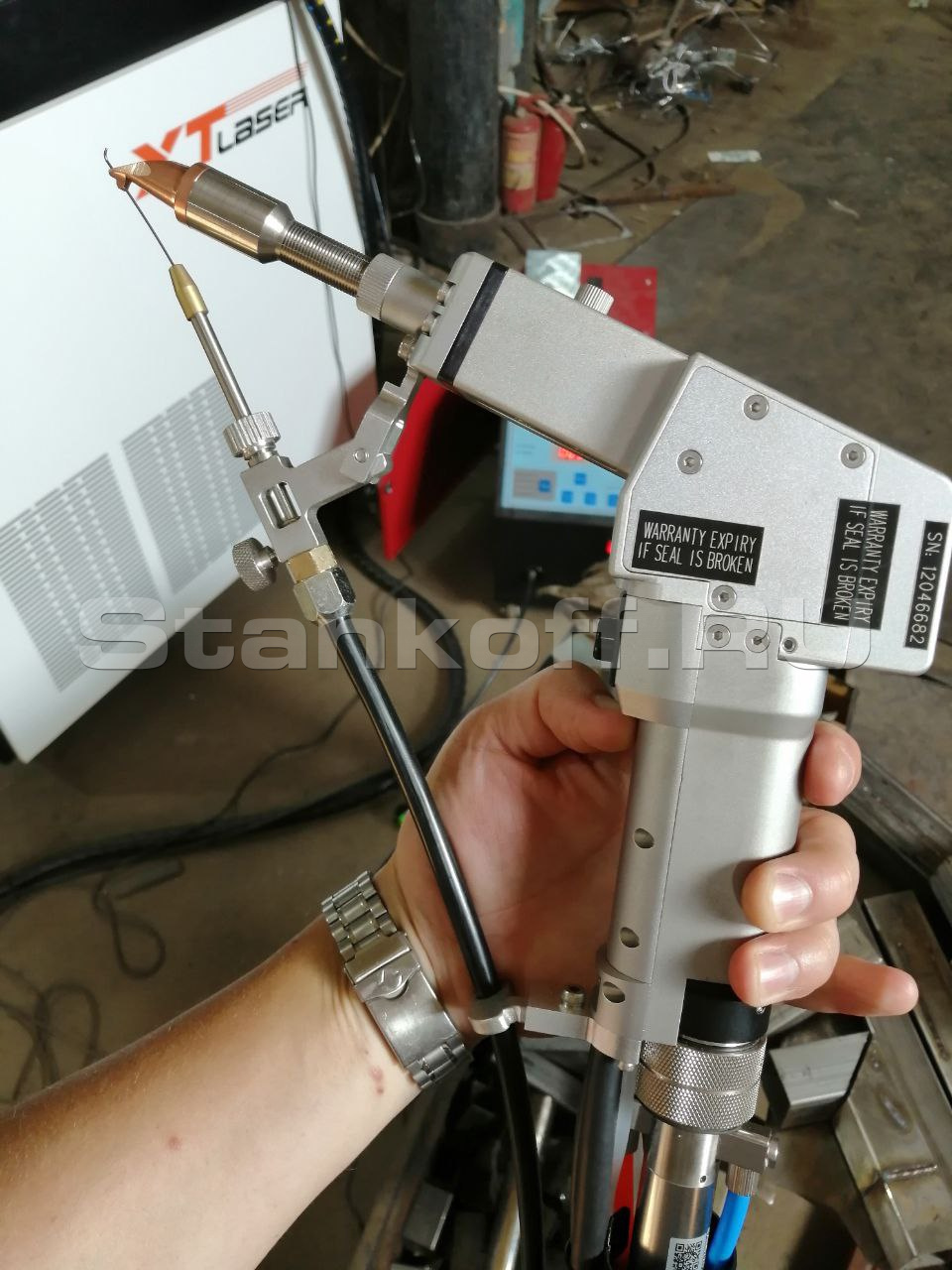

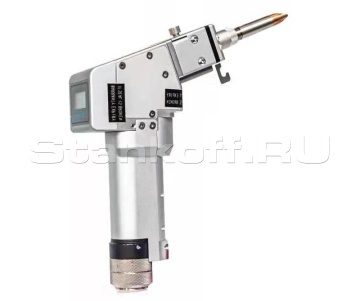

Сварочный пистолет с подачей проволоки

В линзе фокуса движется микро-двигатель, поэтому точка выходного луча может совершать круговые движения, чтобы сделать более широкий сварочный шов, который может увеличить более допустимый диапазон и ширину зазора, чем традиционная дуговая сварка. В дополнение, интеграция системы подачи проволоки может сварить более широкий зазор, с гораздо более сильной плотностью, что улучшит эффективность работы.

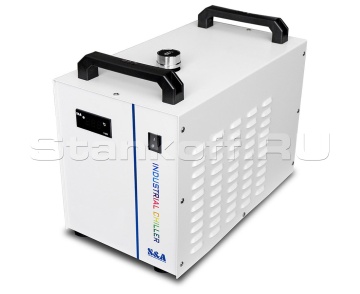

Водяной чиллер

Система охлаждения с двойным фреоновым контуром, обеспечивает постоянное поддержание оптимально-рабочей температуры иттербиевого источника в заданном эксплуатационном диапазоне.

Получаемые изделия

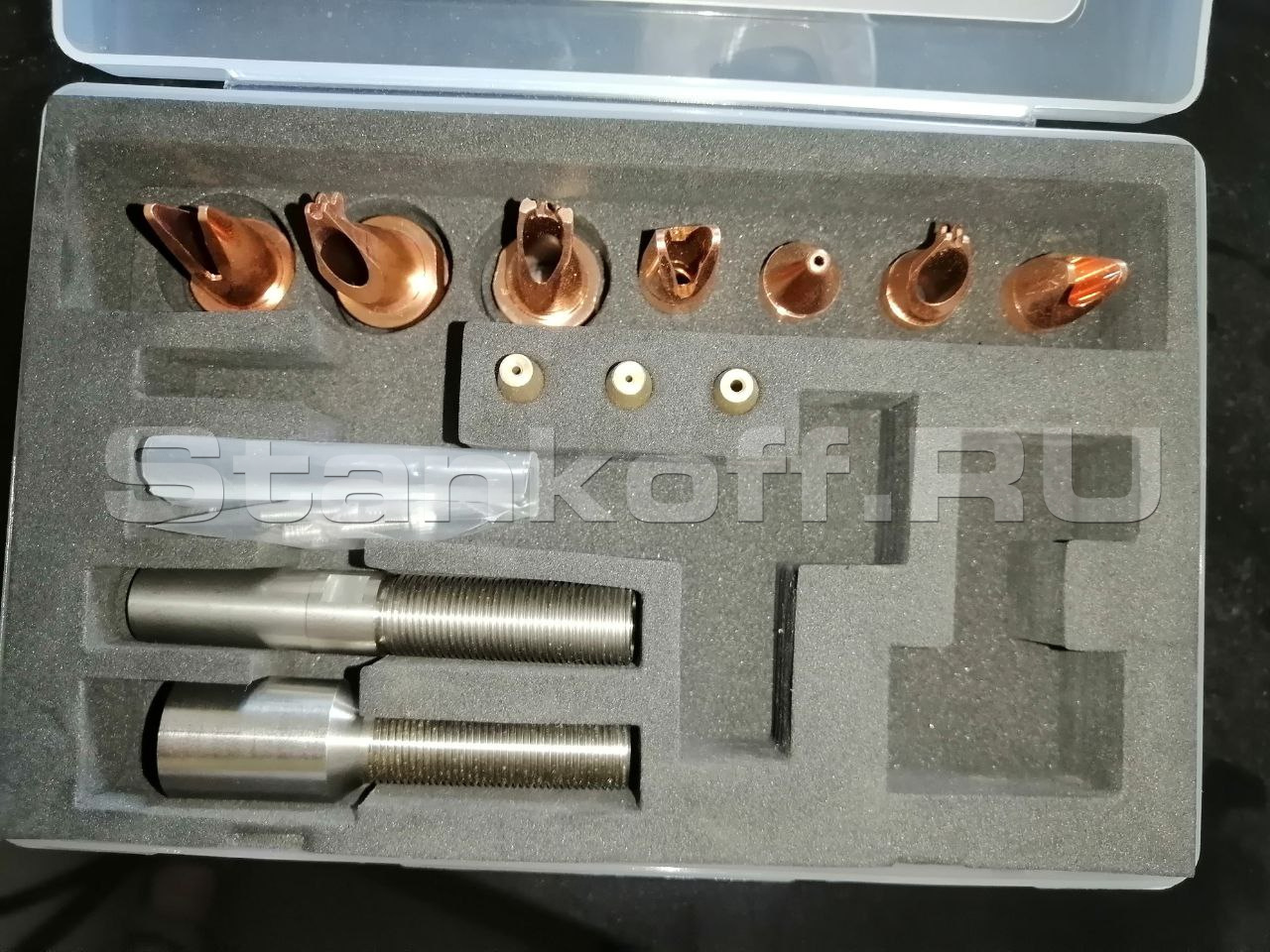

Расходные материалы

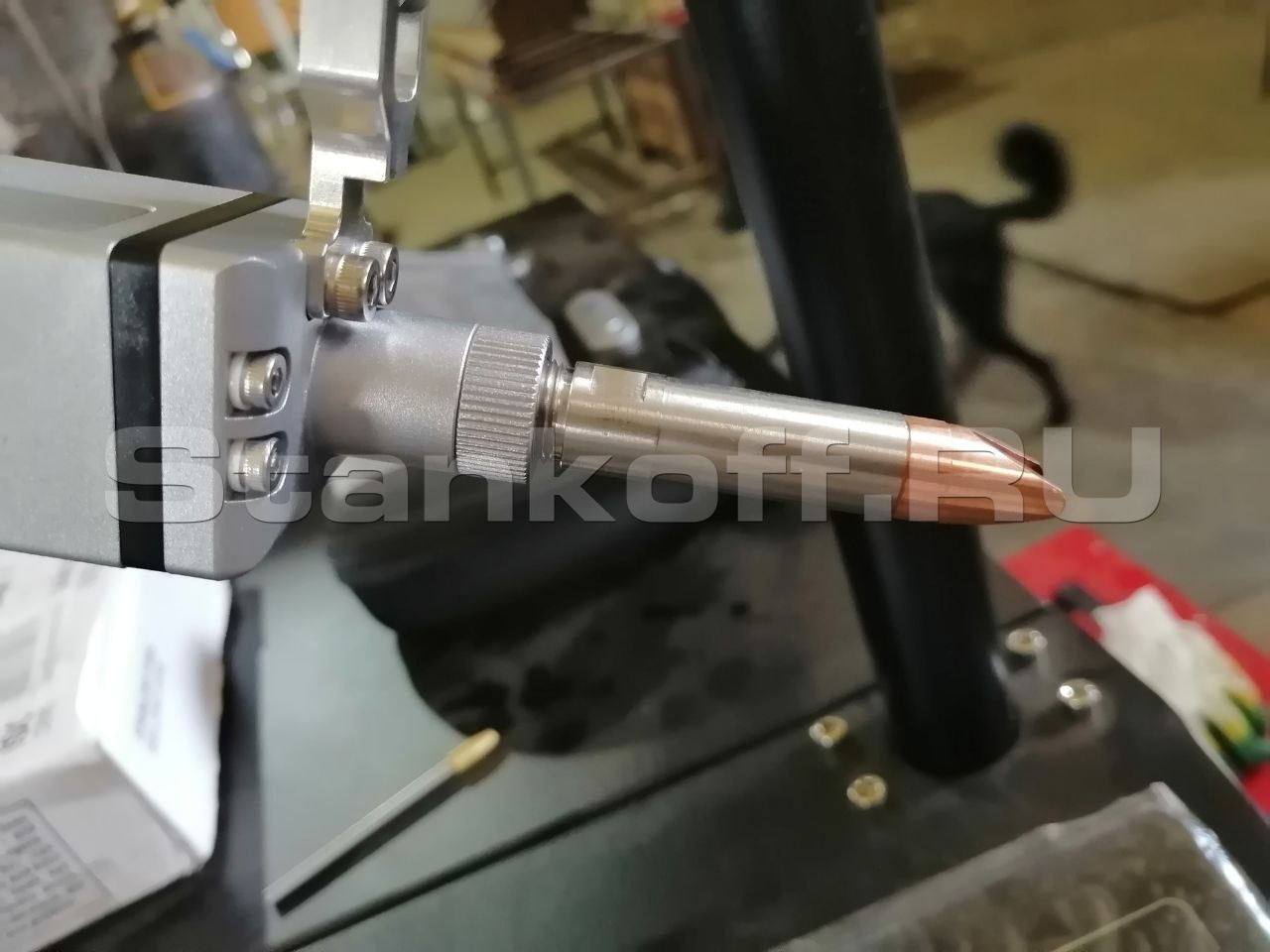

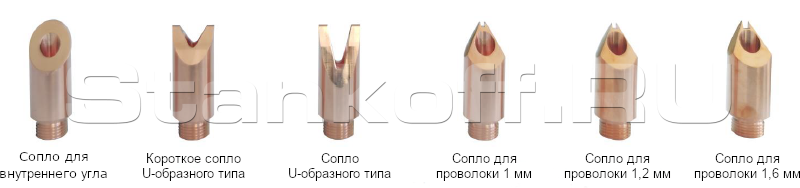

Сопла

Мощность лазера, Вт	2000
Лазерный источник	Raycus
Длина волн, Нм	1064
Срок службы, моточасы	100 000
Режим работы, час	Линия
Время работы, час	Непрерывно
Ширина импульса лазера	Без ширины импульса
Частота лазера, кГц	5
Диаметр пятна лазерного луча, µm	75
Скорость сварки, мм/сек	59-70
Длина выходного кабеля QBH общая/ внешняя, м	10/~8
Количество защитных линз, шт	3
Напряжение, В	220
Потребляемая мощность, кВт	9,5
Сила тока, A	43
Система управления	ЧПУ
Габаритные размеры (ДxШxВ), мм	975x625x800
Вес, кг	130
