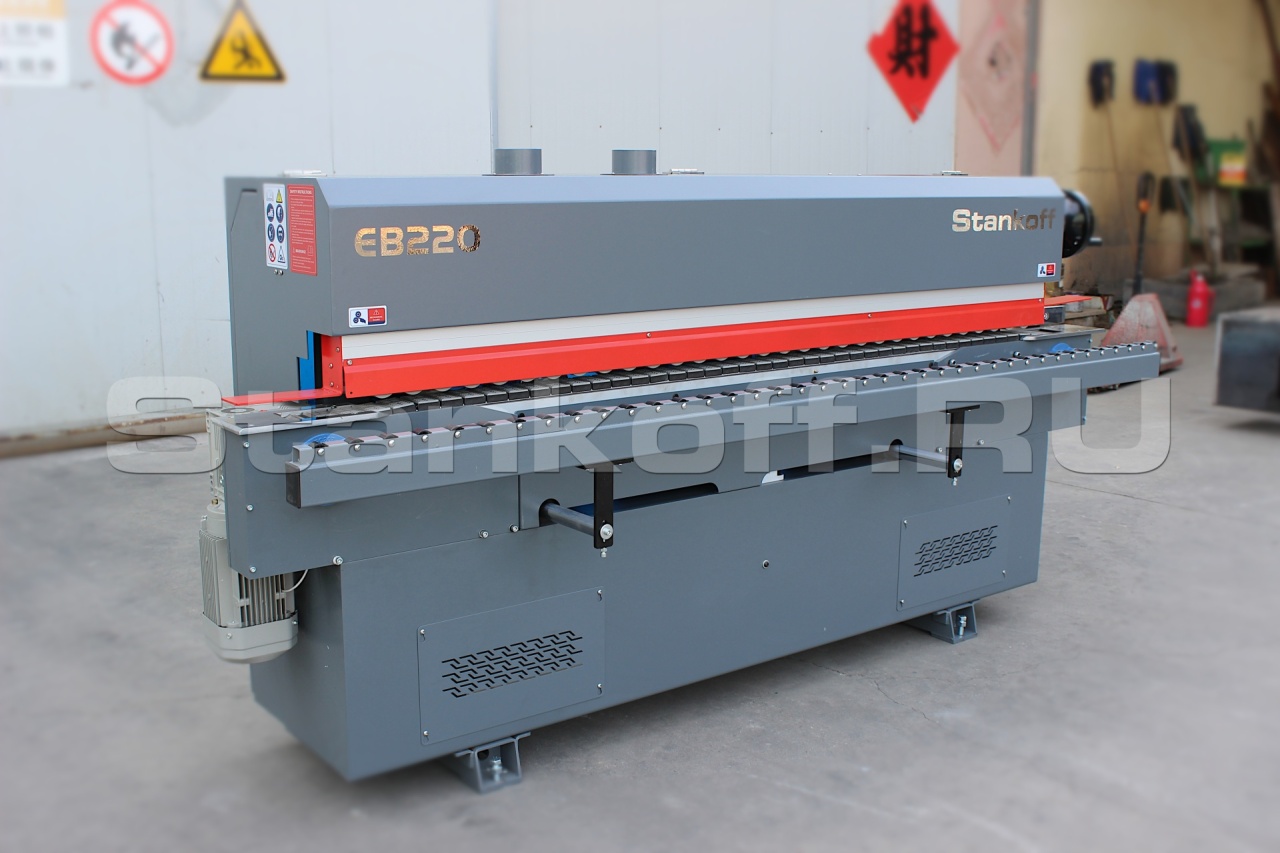

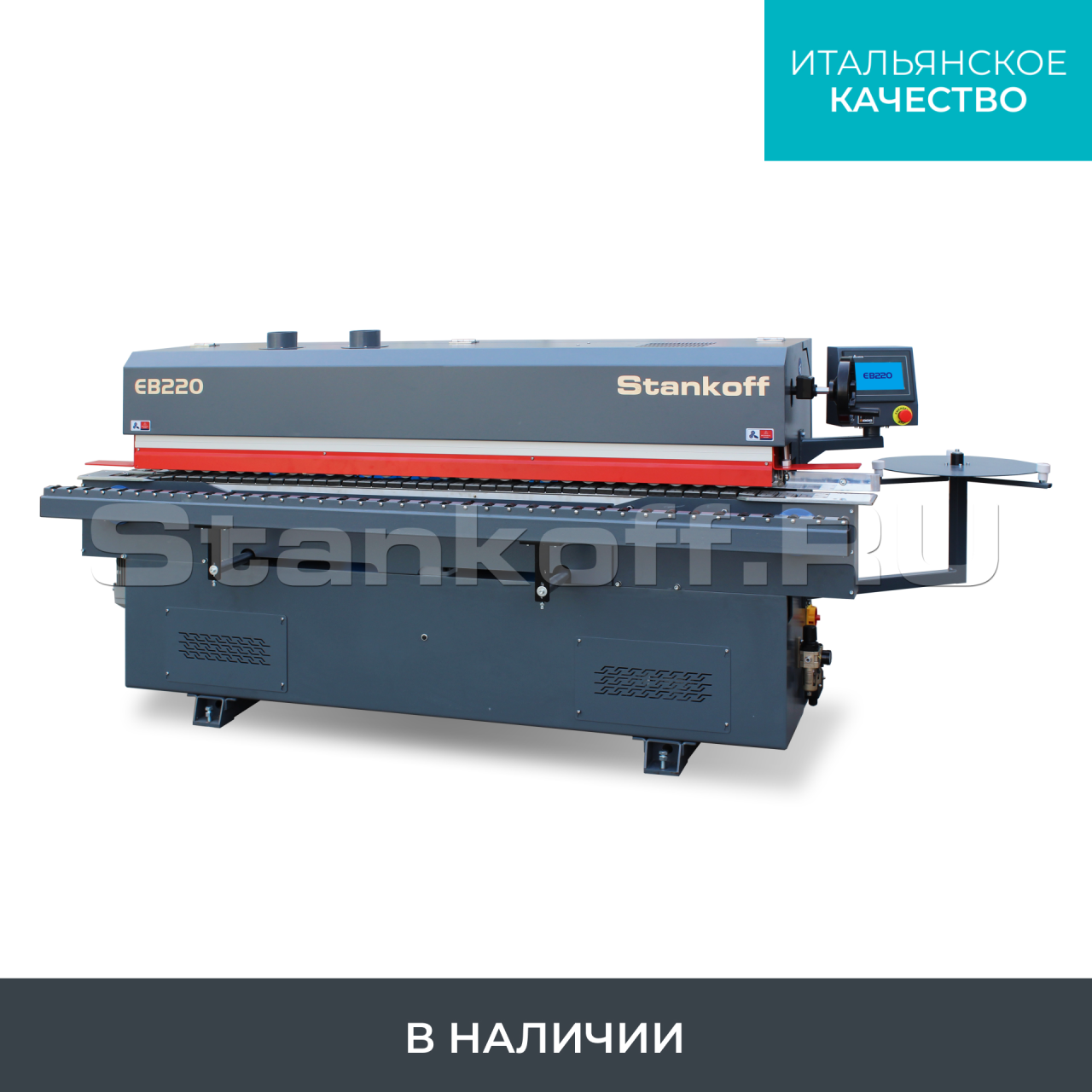

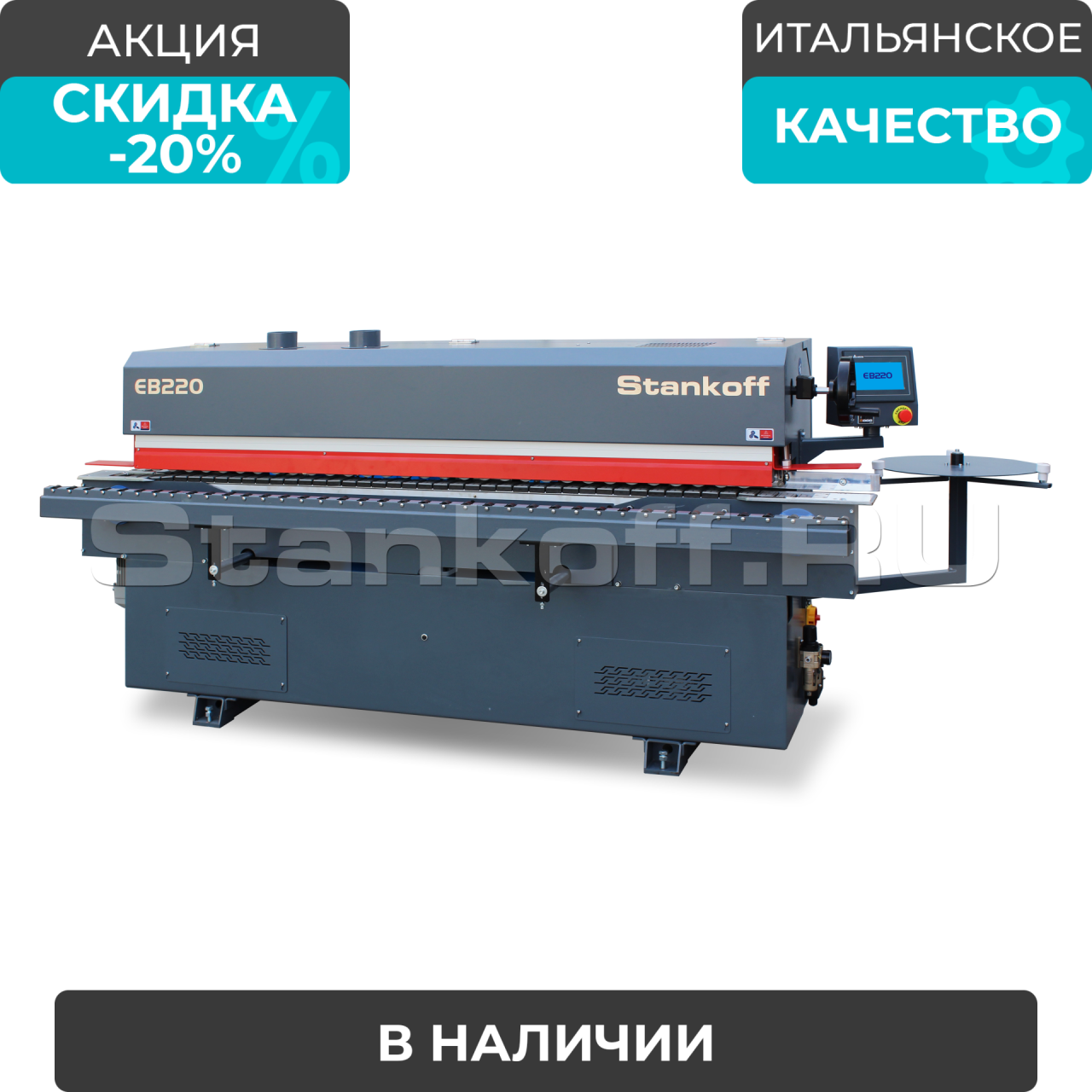

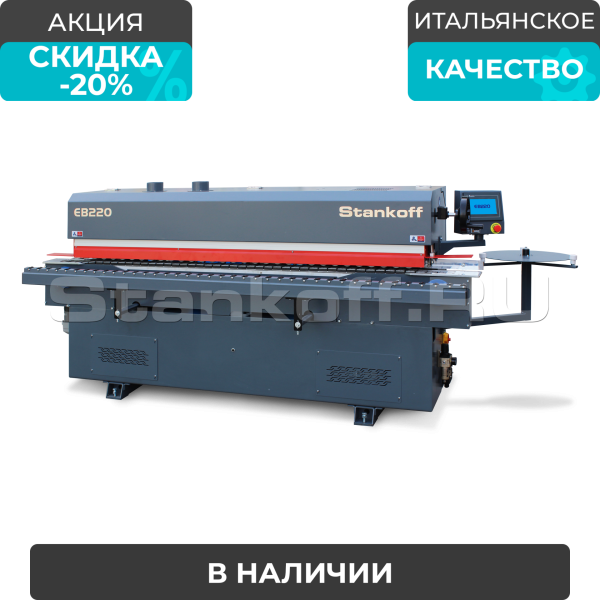

Автоматический кромкооблицовочный станок Sicar EB-220 (4 операции)


Автоматический кромкооблицовочный станок Sicar EB-220 (4 операции) Автоматический кромкооблицовочный станок Sicar EB-220 (4 операции) Автоматический кромкооблицовочный станок Sicar EB-220 (4 операции) Автоматический кромкооблицовочный станок Sicar EB-220 (4 операции) Автоматический кромкооблицовочный станок Sicar EB-220 (4 операции) Автоматический кромкооблицовочный станок Sicar EB-220 (4 операции) Автоматический кромкооблицовочный станок Sicar EB-220 (4 операции) Автоматический кромкооблицовочный станок Sicar EB-220 (4 операции) Автоматический кромкооблицовочный станок Sicar EB-220 (4 операции)
Контакты
Али

+7 (995) 888-07-03


Детальное описание

Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.

Идеально подходит для применения на предприятиях по производству корпусной мебели (офисная, кухонные наборы, шкафы-купе, мебель для гостиных и прихожих, а также эксклюзивная мебель, изготавливаемая по индивидуальным заказам).

Рабочие узлы

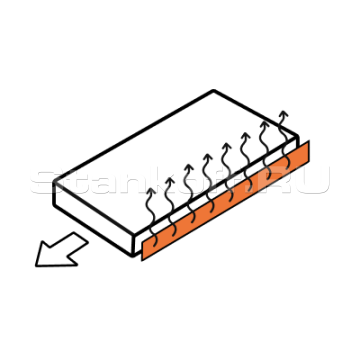

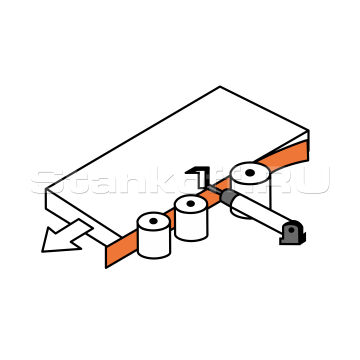

Клеевой узел

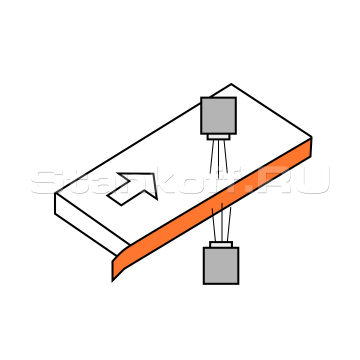

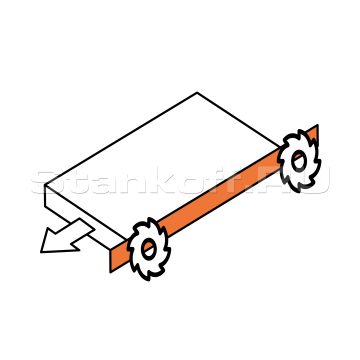

Торцовка свесов

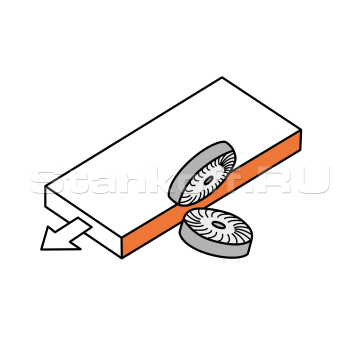

Узел полировки

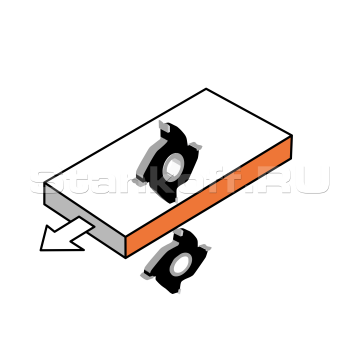

Чистовая фрезеровка свесов

Конструктивные особенности

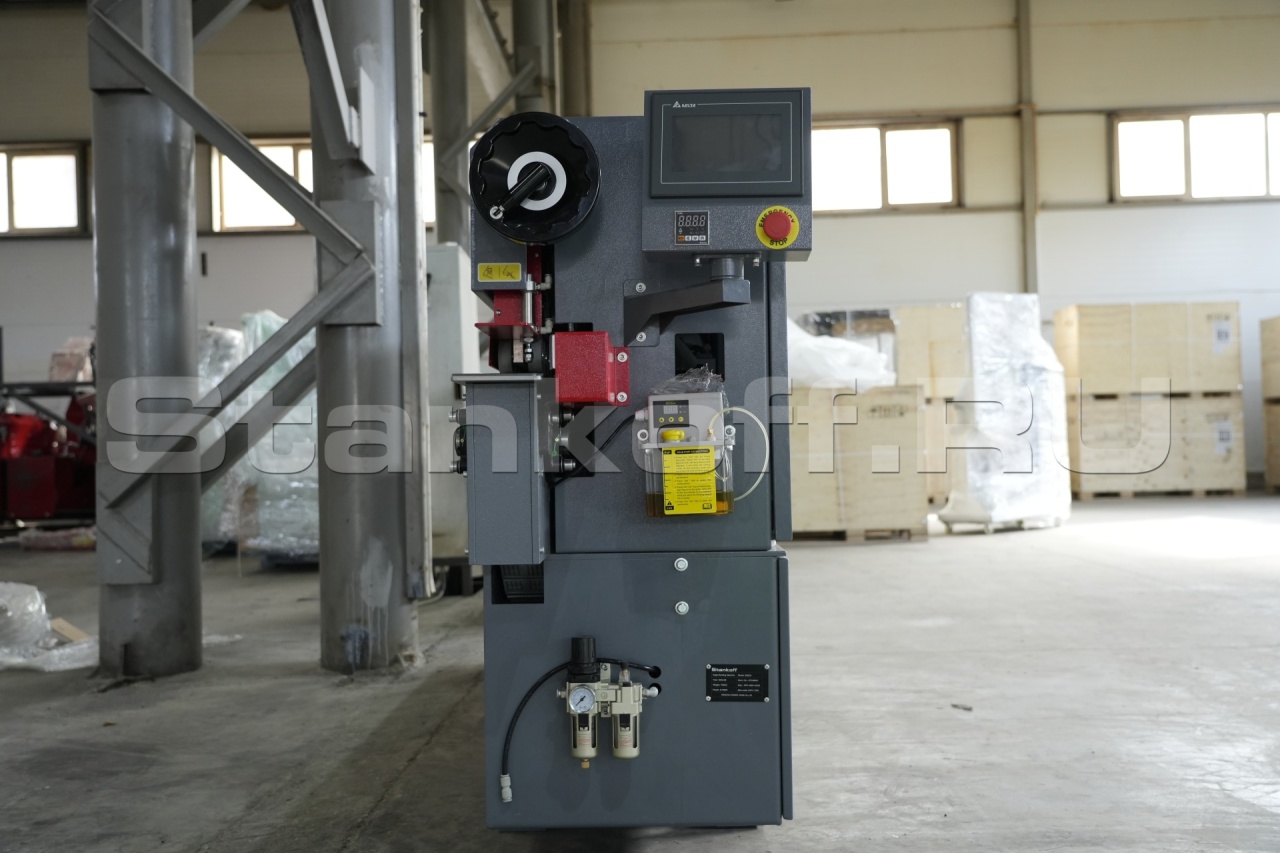

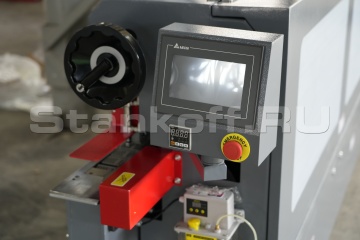

Пульт управления Touch Screen

Пульт управления Touch Screen

Управление станком происходит с центрального пульта управления с Touch screen дисплеем. С пульта происходит запуск основных узлов. Электронный датчик контроля температуры, расположенный на панели управления, позволяет осуществлять контроль установленной и текущей температуры на станке.

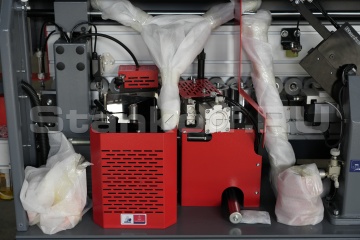

Клеевой узел

Клеевой узел

Промышленный клеевой узел и клеевая ванна большого объема. Точная регулировка наносимого клея, позволяет легко настроить станок под различные материалы, в том числе под ДСП различной плотности. Клеевой узел станка позволяет добиться качественного приклеивания, и настроить оптимальный клеевой шов, в зависимости от типа панелей.

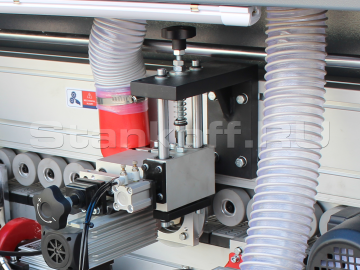

Торцовка

Торцовка

Торцовочный узел с двумя независимыми высокочастотными двигателями. Узлы просты в регулировке и настройке. Платформы торцовочных двигателей перемещаются по призматической линейной направляющей, что позволяет производить торцовку переднего и заднего свесов с высокой точностью.

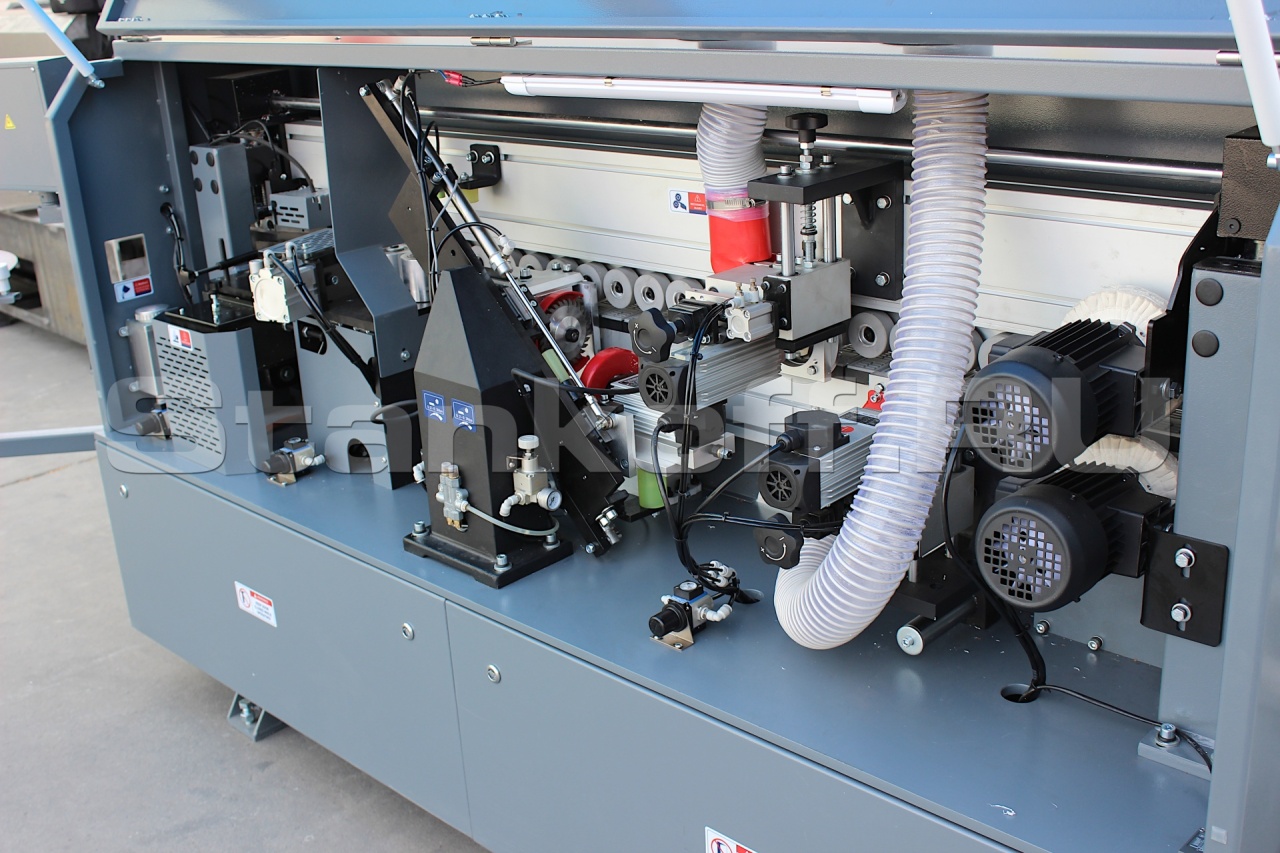

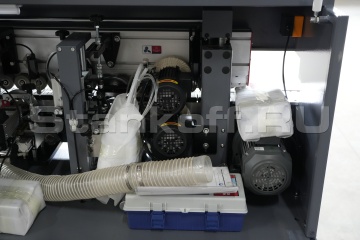

Узел снятия свесов

Узел снятия свесов

Узел снятия свесов имеет промышленное исполнение, располагается на отдельном блоке установленном на станине.
Регулировка фрез на толщину обрабатываемой кромки производится при помощи винтового механизма, по механическим счетчикам.

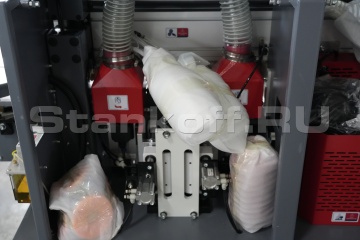

Полировальный узел

Полировальный узел

Полировка, это финальная обработка на кромкооблицовочном станке. Полировальный узел придает блеск на толстых кромках, убирает излишки клея и сглаживает обработанную фрезами тонкую кромку.

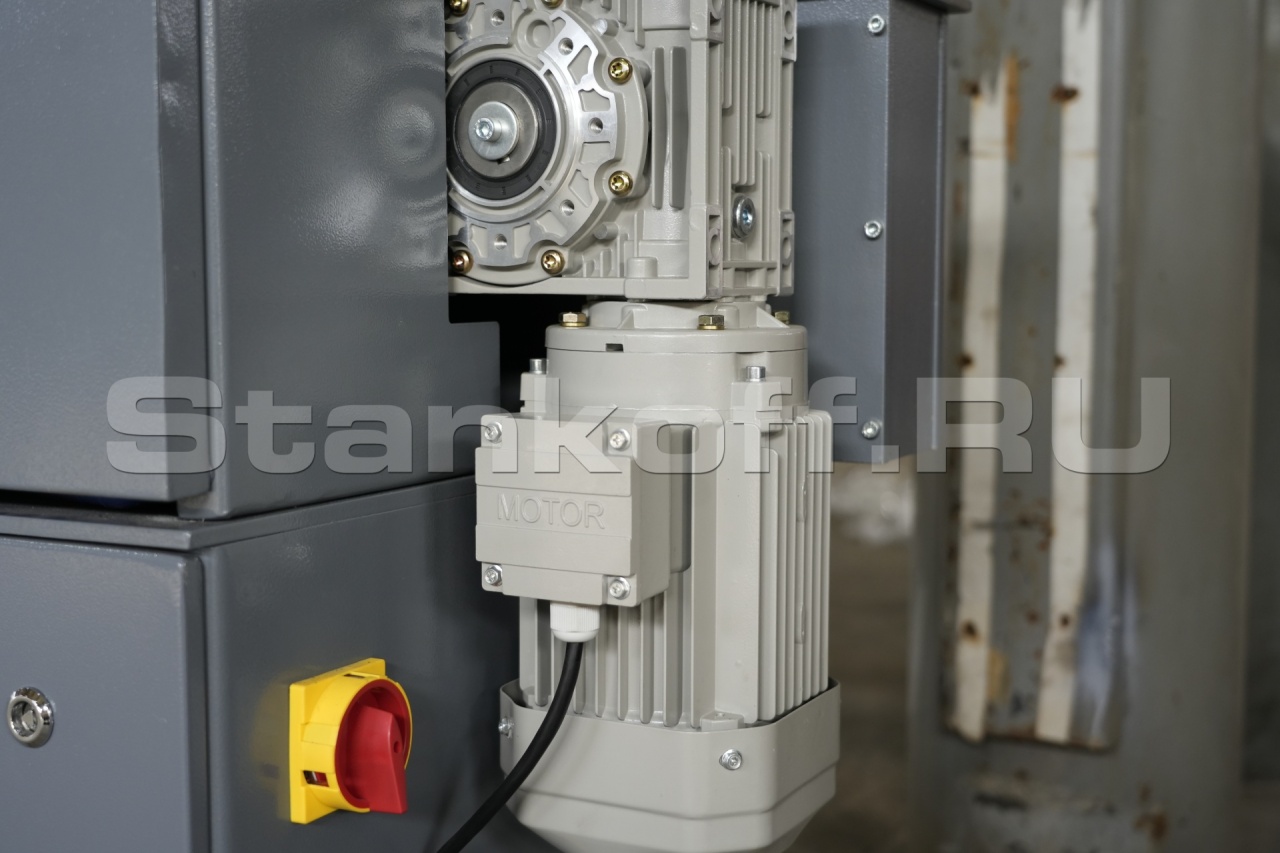

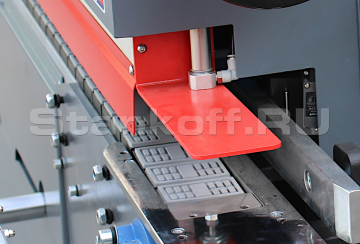

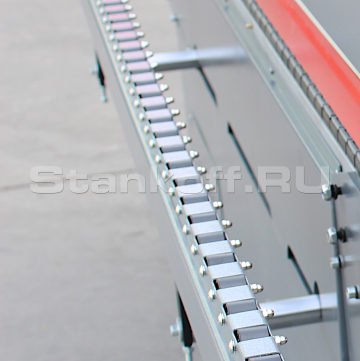

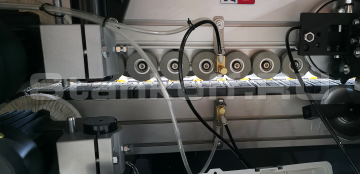

Система подачи

Система подачи

Долговечная и надежная конструкция. Точное перемещение башмаков за счет полукруглой направляющей прошедшей специальную термообработку с помощью цепи.
Износостойкие башмаки в сочетании с резиновыми прижимными роликами, расположенными в два ряда, обеспечивают точную транспортировку заготовок.
На входе станка установлен ограничитель подачи панелей, который предотвращает преждевременную подачу деталей в зону обработки, и выдерживает минимальное расстояние между панелями.

Выдвижная опора

Выдвижная опора

Выдвижная роликовая опора, предназначена для поддержки длинных деталей, что предотвращает перекос панели в зоне обработки. А система перемещения, позволяет легко установить опору на необходимую ширину детали.

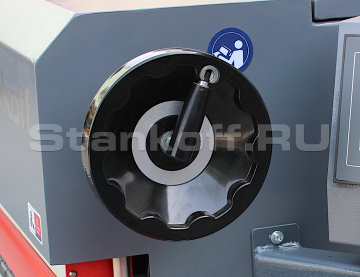

Настройка на толщину детали

Настройка на толщину детали

С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.

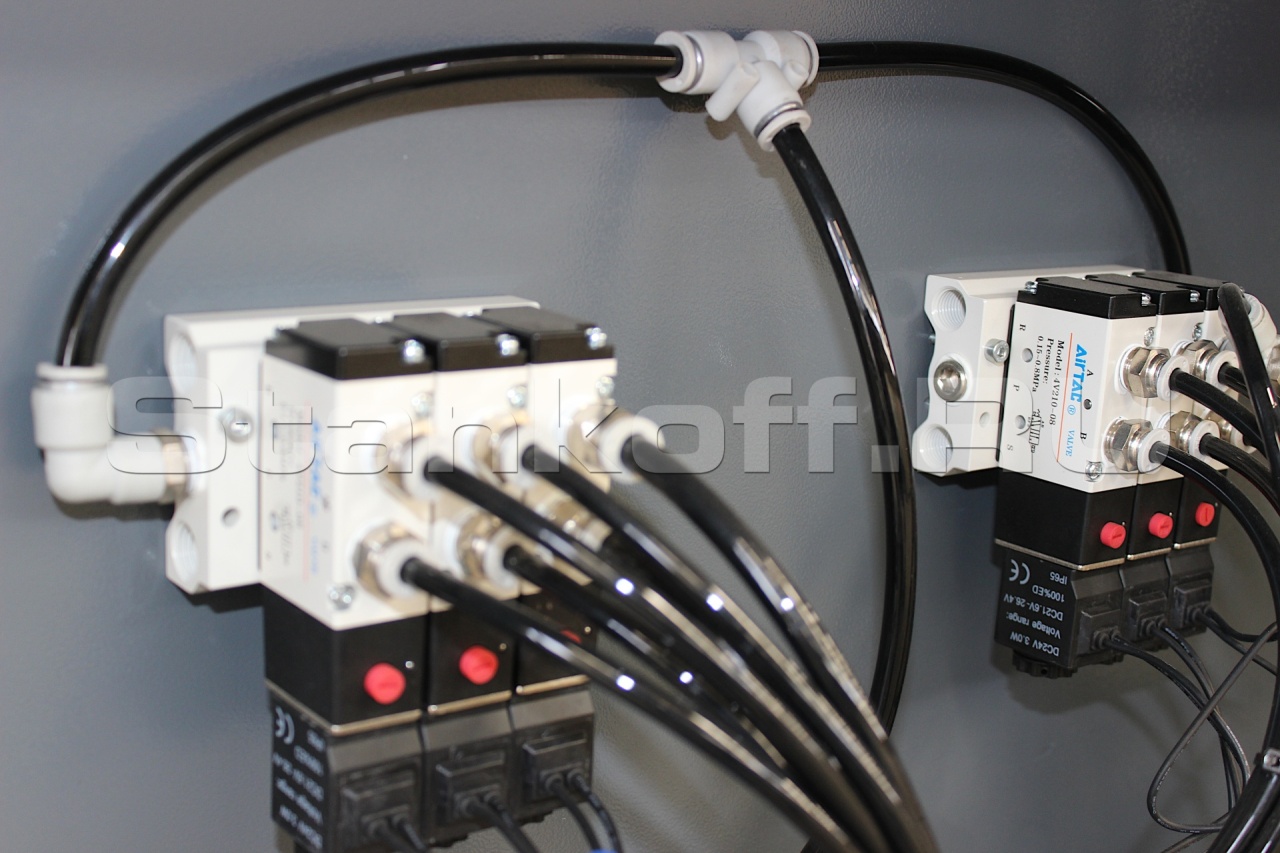

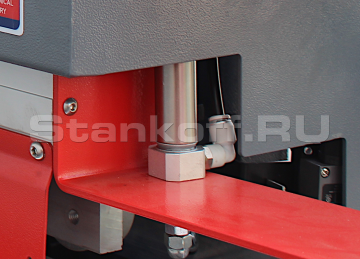

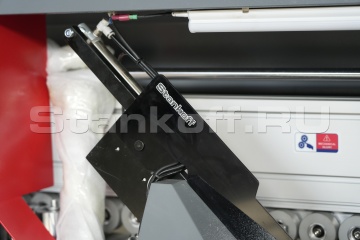

Пневмошток

Пневмошток

Предназначен для ограничения преждевременной подачи заготовки в зону обработки.

Скорость подачи, м/мин 12-20
Толщина кромки, мм 0,4-3
Толщина панели, мм 10-45
Длина панели, мм ⩾130
Ширина панели, мм ⩾80

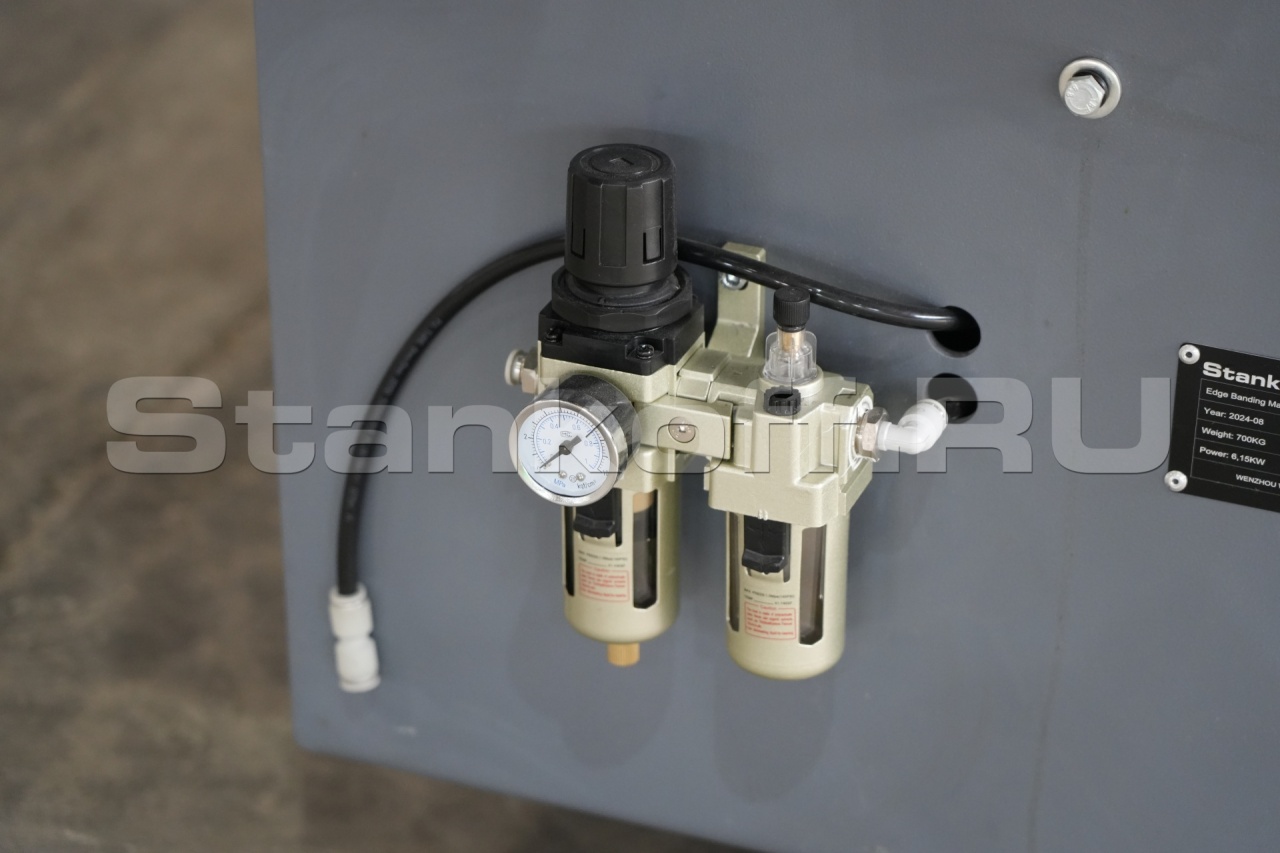

Давление, МПа 0,75
Мощность
Привод подачи, кВт 1,1
Клеевой узел, кВт 0,75
Торцовочный узел, кВт 0,37
Узел фрезерования свесов, кВт 2х0,75
Полировка 0,37
Мощность нагревательного элемента, кВт 1,6
Питающее напряжение, В 380
Потребляемая мощность, кВт 6,15
Длина, мм 2600
Ширина, мм 550
Высота, мм 1350
Масса, кг 750
