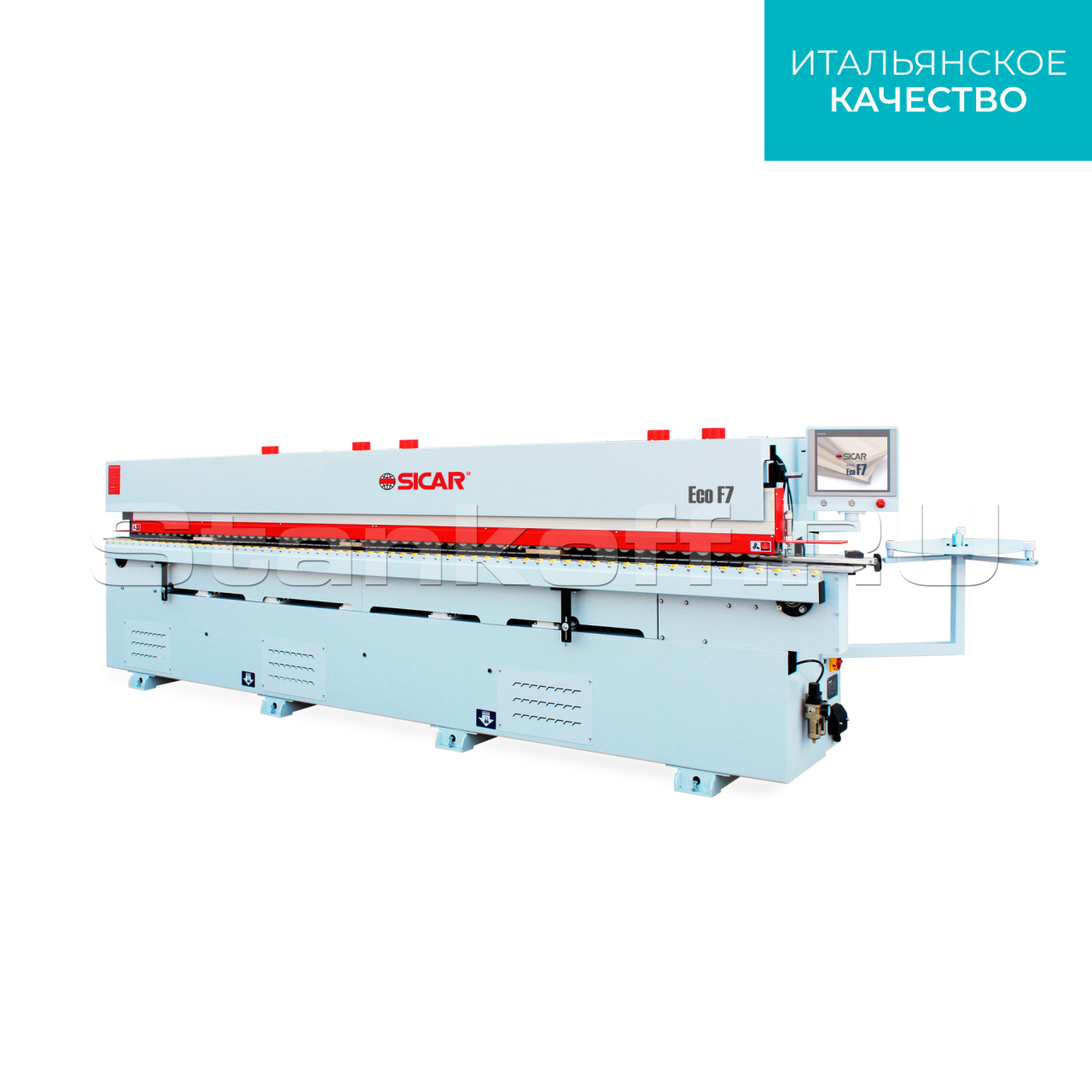

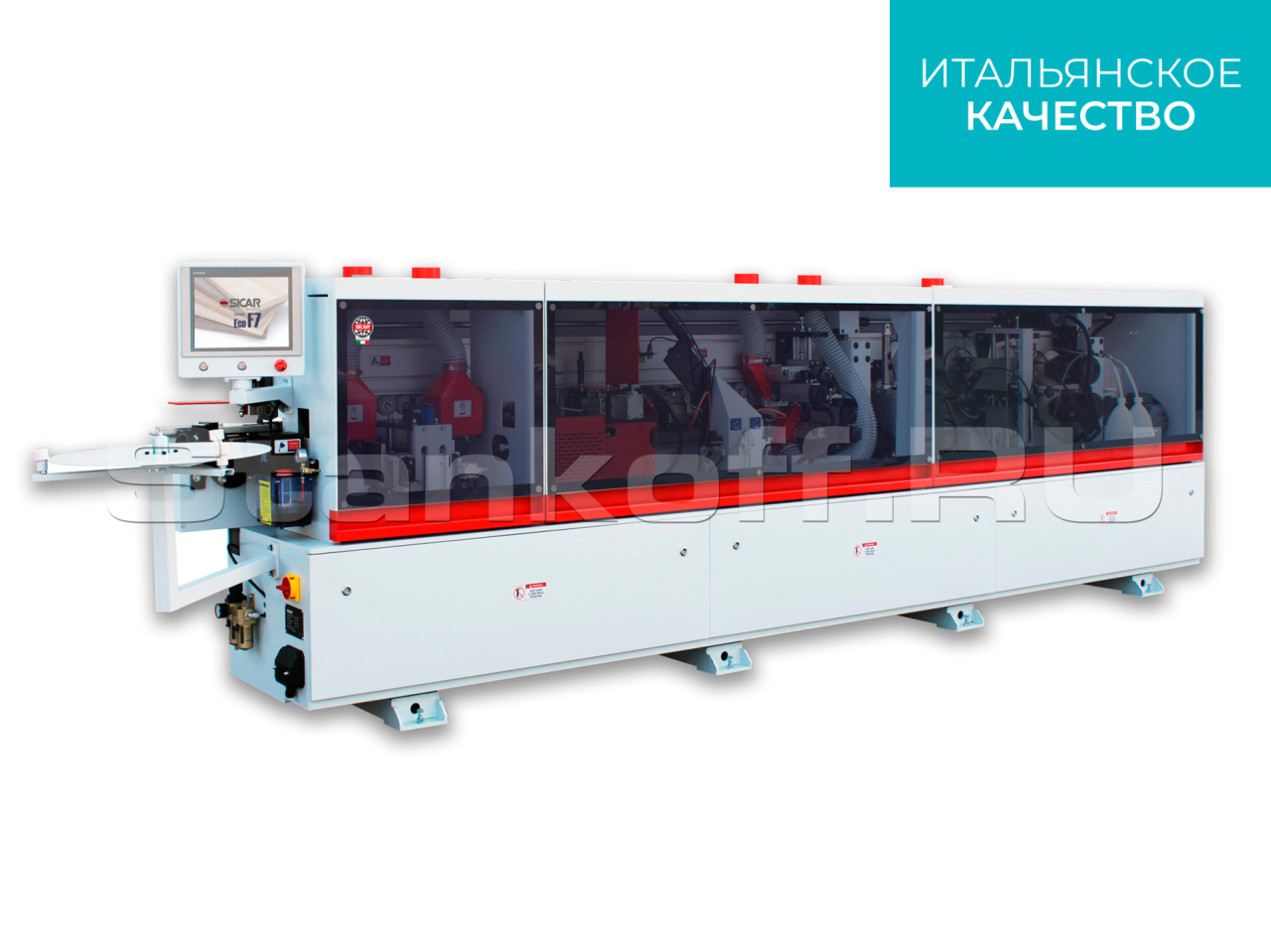

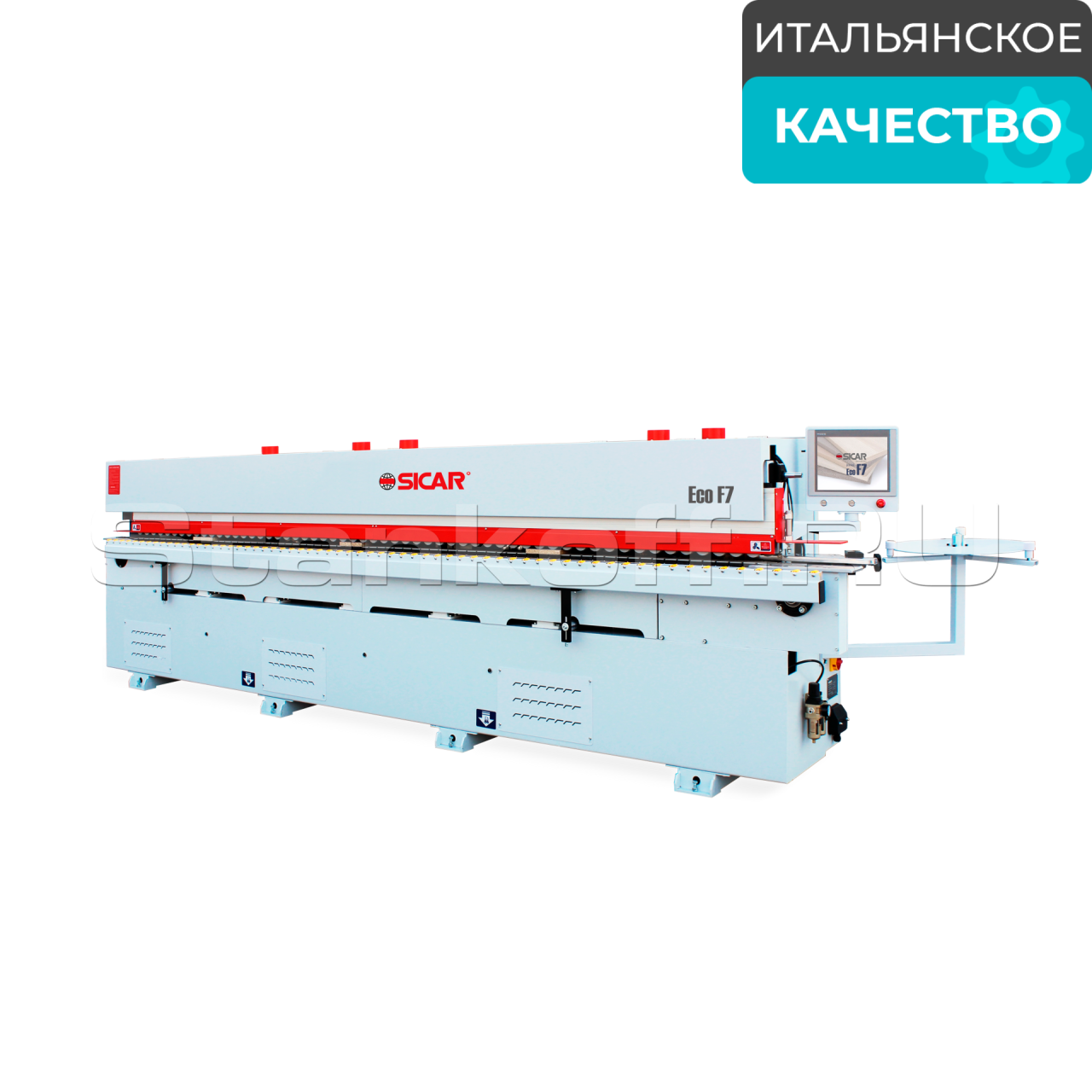

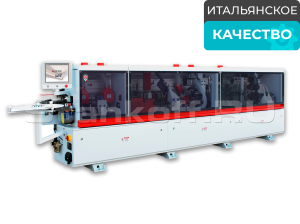

Автоматический кромкооблицовочный станок Sicar EB-295 (6 операций)

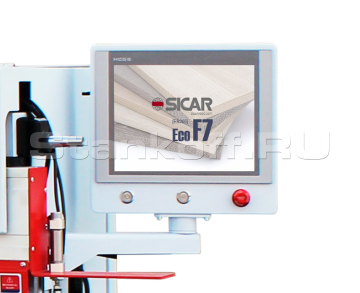

Сенсорная панель управления

Управление станком происходит с сенсорной панели управления, которая обеспечивает доступ к функциям и настройкам станка. Данная панель позволяет оператору контролировать процессы станка, такие как настройка температуры для клеевого узла, регулировка скорости подачи материала, управление работой различных рабочих узлов и отслеживать состояние станка.

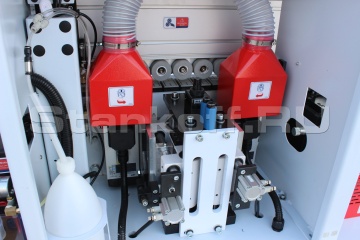

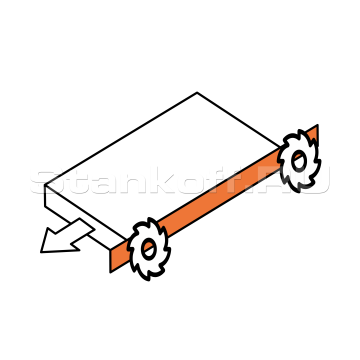

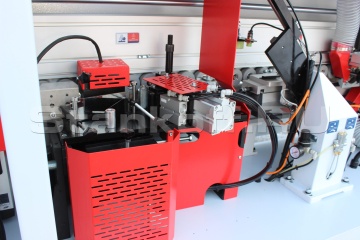

Прифуговка

Узел предварительного фрезерования панели способен удалять до 1 мм кромки панели, позволяя устранять дефекты, возникающие в результате пиления, и корректировать ошибки, вызванные неправильной настройкой пильного диска. Узел защищён красным защитным кожухом, что обеспечивает безопасность работы и повышает эффективность сбора пыли.

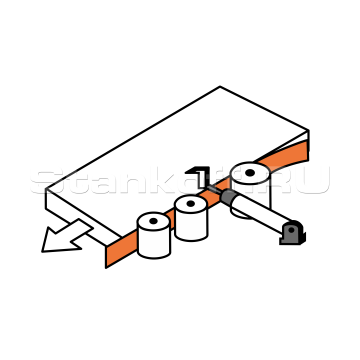

Клеевой узел

Клеевой узел предназначен для нанесения горячего расплавленного клея на кромку обрабатываемой панели. Нагревательные элементы в клеевом узле равномерно расплавляют клей, который затем равномерно распределяется по кромке панели перед прижимом кромочного материала. На панели управления есть термостат для контроля нагрева и работы клеевого узла. Клеевой узел начинает вращаться автоматически, когда температура достигает 170°C.

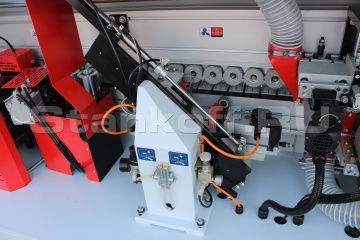

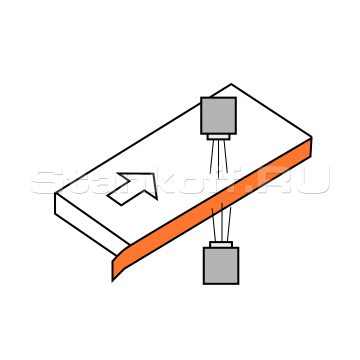

Торцовочный узел

Торцовочный узел используется для обрезки излишков кромочного материала с переднего и заднего концов обработанной панели. Узел оснащён двумя моторами высокой частоты, что позволяет выполнять прямую обрезку. Моторы установлены на поддерживающих элементах и перемещаются по горизонтальному направляющему, приводимые в действие пневматическими поршнями. В узле также имеются датчики приближения и предельные выключатели для контроля и сигнализации о рабочем состоянии узла.

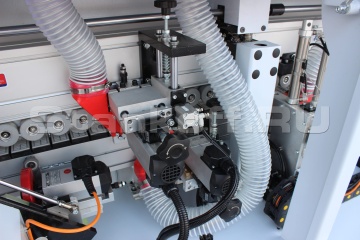

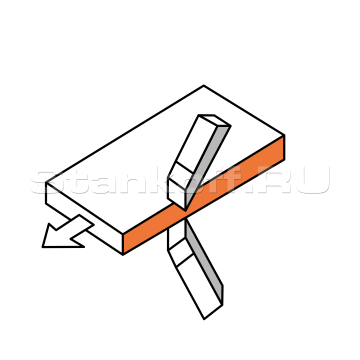

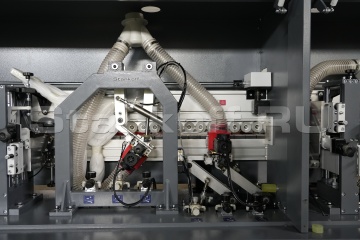

Узел снятия свесов

Узел снятия свесов предназначен для обработки излишков кромочного материала на боковых краях панели. Данный узел оснащён двумя шпиндельными инструментами для верхней и нижней обработки, имеющими наклон в 3 градуса и радиус 2 мм. Выход под аспирацию у этого узла имеет диаметр 80 мм. Максимально допустимое удаление материала составляет 2 мм с каждой стороны.

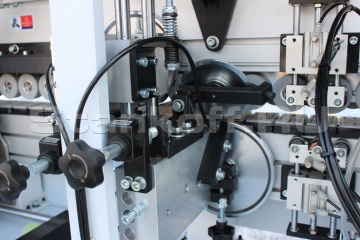

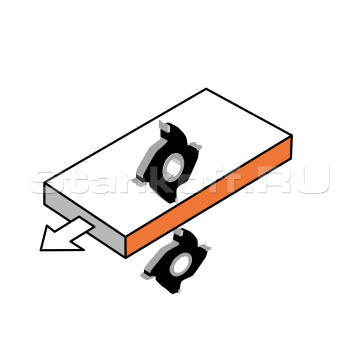

Узел радиусной циклевки

Точная и простая перенастройка узла при помощи счетчиков. Круглые копиры большого диаметра позволяют точно отслеживать материал. Круглый торцевой копир гарантирует превосходное качество и идеальную точность радиусной циклевки, а также отсутствие следов на деликатных кромках.

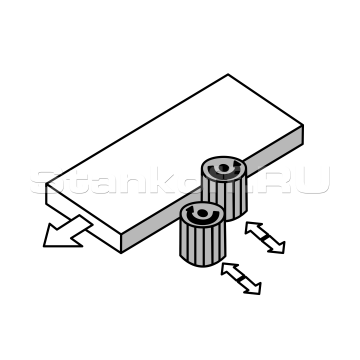

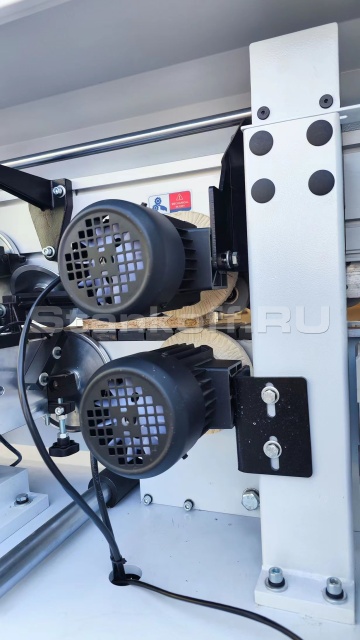

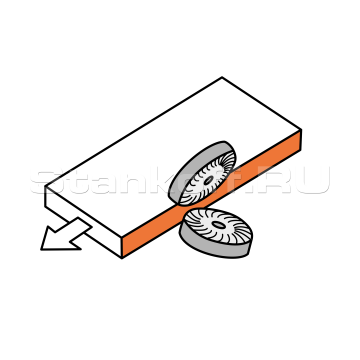

Полировальный узел

Полировка, это финальная обработка на кромкооблицовочном станке. Полировальный узел придает блеск на толстых кромках, убирает излишки клея и сглаживает обработанную фрезами тонкую кромку.

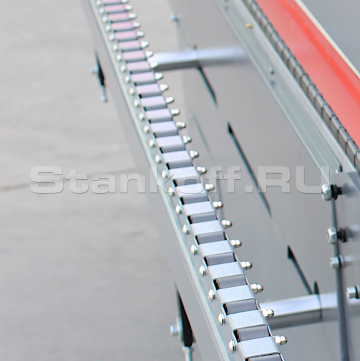

Система подачи

Система подачи включает в себя цепную подачу, которая обеспечивает равномерное и стабильное продвижение обрабатываемых панелей через различные рабочие узлы машины. Эта система спроектирована для обеспечения точности и надежности в процессе кромкооблицовки, позволяя обрабатывать панели различной толщины и размеров с высокой степенью точности.

Выдвижная опора

Выдвижная роликовая опора, предназначена для поддержки длинных деталей, что предотвращает перекос панели в зоне обработки. А система перемещения, позволяет легко установить опору на необходимую ширину детали.

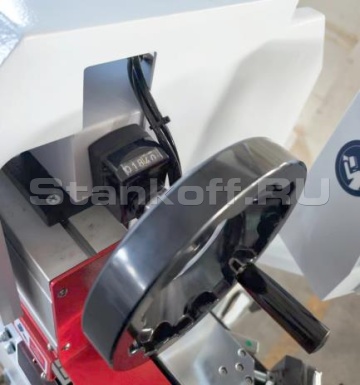

Настройка на толщину детали

С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.

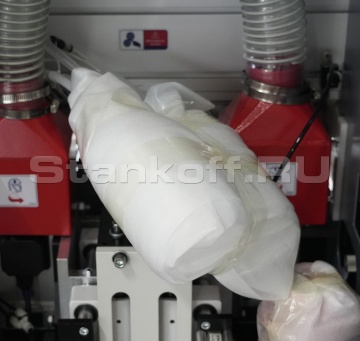

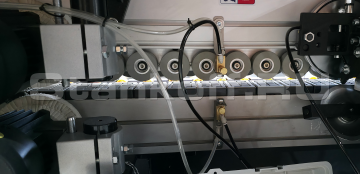

Антиадгезионный спрейный блок

Предотвращает прилипание клея на поверхность заготовки.

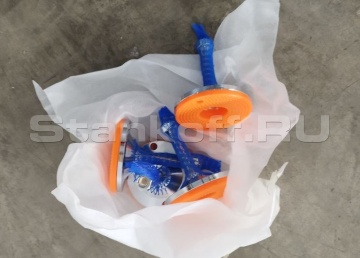

Виброопоры

Виброопоры в комплекте помогают избавиться от вибрации, повысить точность обработки изделий и отрегулировать высоту при установке станков по уровню.
