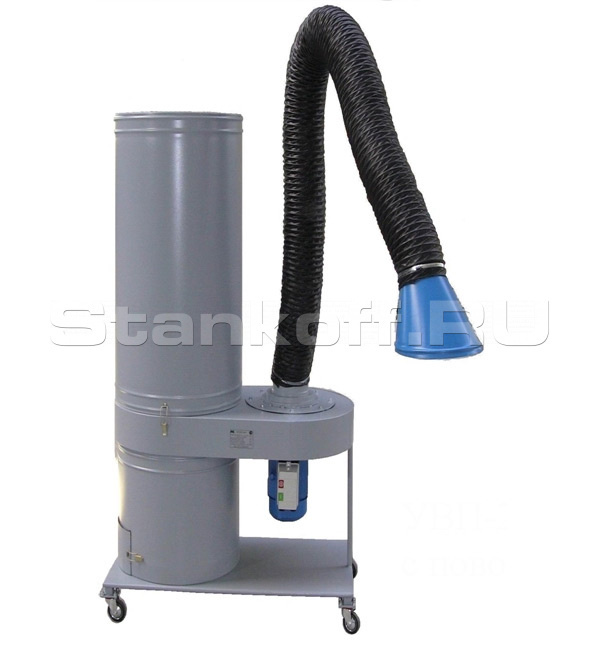

Пылеулавливающая установка на колесах с поворотным устройством УВП-2000АК


Пылеулавливающая установка на колесах с поворотным устройством УВП-2000АК
Контакты
Станкофф.РУ

+7 (800) 5555-770


Реклама Рекомендуем предложения

Детальное описание

Установки серии «УВП-АК» предназначены для удаления и очистки воздуха от абразивной пыли, образующейся при работе заточных, отрезных, шлифовальных станков. Степень очистки воздуха установками серии «АК» составляет 99,9%.

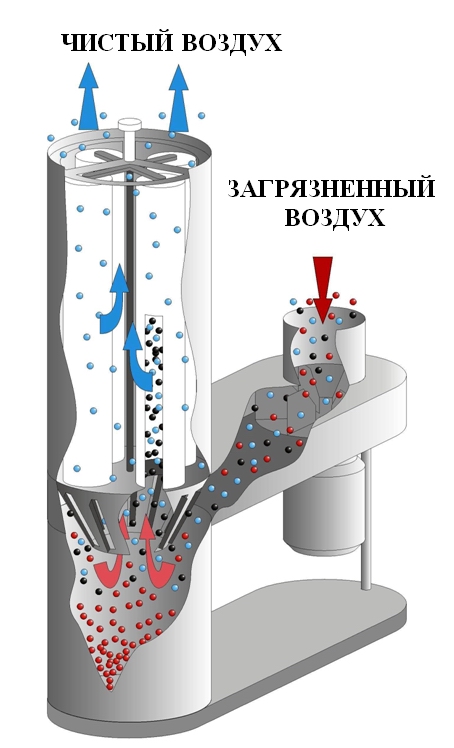

Конструкция и принцип действия установок представлена на рисунке 1.

Установка состоит из корпуса со встроенным пылевым вентилятором, циклонного элемента, рукавного (или картриджного) фильтра и накопителя абразивной пыли.

В Установках применена двухступенчатая схема очистки воздуха:

  1. На первой ступени воздух попадает в циклонный элемент со специальными пластинами, которые замедляют поток, отбрасывая крупные абразивные частицы на стенки. Циклонный элемент также является искрогасителем, не позволяющим горячим крупным частицам попадать в фильтр тонкой очистки.
  2. На второй ступени воздух, очищенный от крупных частиц, попадает в рукавный фильтр, который является фильтром тонкой очистки, который очищает воздух от частиц размером до 5 мкм, что позволяет вернуть очищенный воздух обратно в рабочее помещение.


В случае необходимости очистки воздуха от сильно искрящих материалов возможно применение специальной фильтровальной ткани «HAIMBACH FILTRATION», Германия, обладающей искрогасящими свойствами.

Отходы собираются в специальный поддон и удаляются по мере необходимости. Регенерация фильтров производится вручную встряхиванием.

Производительность номинальная, м³/час 2000
Количество рукавных фильтров, шт. 4
Создаваемое разряжение, Па
1200
Степень очистки не менее, % 99,9
Среднемедианный размер улавливаемых частиц, мкм 10
Диаметр входа в вентилятор, мм 160
Площадь фильтрования, м² 2,12
Габаритные размеры, мм 1040х545х1690
Масса не более, кг 78
Мощность, кВт 2,2
Уровень шума, не более, Дб
80
Напряжение силовых цепей 380В/50Гц
