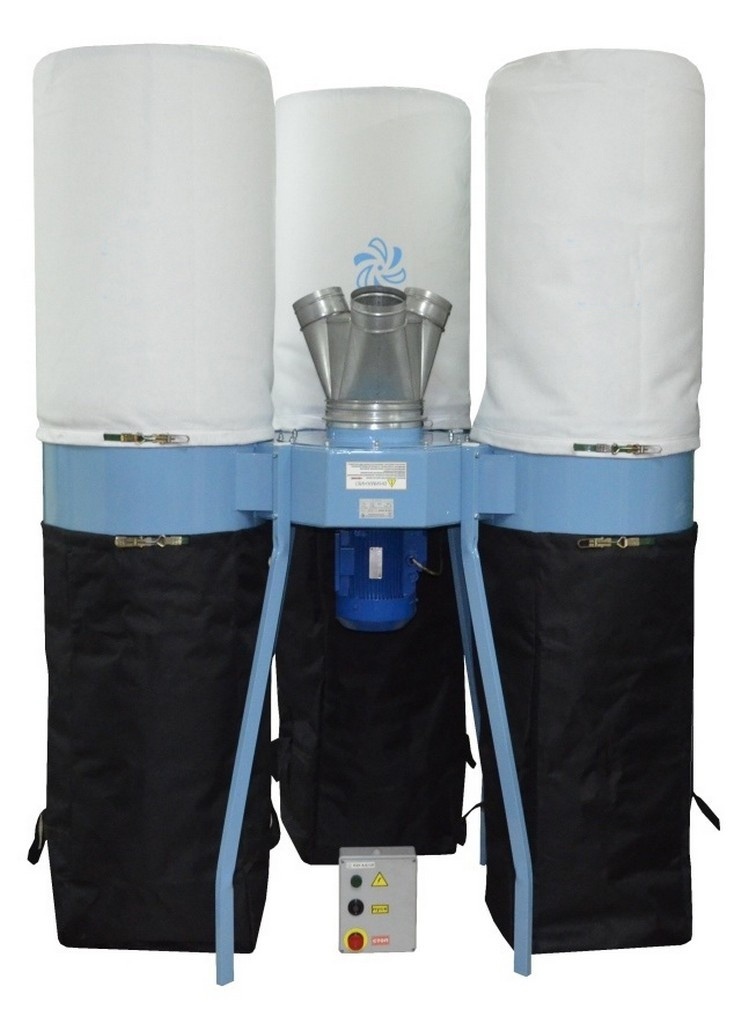

Пылеулавливающая установка УВП-С 5000К


Пылеулавливающая установка УВП-С 5000К
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Предназначена для удаления не склонных к слипанию материалов в продолжительном режиме работы, в условиях столярных (C) и лесопильных производств с обработкой пиломатериала естественной влажности.

Установка осуществляет удаление стружек, опилок, пыли от оборудования путем их отсоса из зоны резания, дальнейшую фильтрацию воздуха и накопление отходов в специальном мешке – накопителе. Максимальная длина удаляемых твёрдых элементов не должна превышать 70 мм.

Соединение установки с деревообрабатывающим оборудованием осуществляется с помощью аспирационного воздуховода с гладкой и ровной внутренней поверхностью (металлические воздуховоды, гибкие шланги с гофрированной поверхностью снаружи). Отсутствует функция уборки пола.

В комплектацию установки входит пускозащитная аппаратура (ПЗУ), которая обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок.

Область применения

  1. Деревообработка, столярные производства, лесопильные производства с обработкой пиломатериала естественной влажности;
  2. Производство мебели из ЛДСП, МДФ, ДВП, фанеры;
  3. Производство пластиковых, алюминиевых окон и дверей;
  4. Допускаются к использованию в школьных, профессиональных учебных учреждениях при соблюдении дополнительных условий шумоизоляционной безопасности;

Схемы присоединения

Устройство и комплект поставки

Комплектация УВП-С 5000К

Поз.Кол.Обозначение
13Обод
26Стойка
312Болт М5
412Гайка М5 самоконтрящаяся
54Ножка
6,74Фильтр МС580х1100/К
83Мешок накопительный МС580х1100
91Электродвигатель 4 кВт 2860 об/мин
1023Гайка М8 самоконтрящаяся
118Болт М8х60
124Гайка М12 самоконтрящаяся
134Шайба 12
142Болт M8x25
156Шайба 8
161Бандаж 250
171Шайба 8.65Г
181ПЗУ (пускозащитное устройство)
191Корпус
201Рабочее колесо
211Крышка
221Коллектор 250-3х138
231Шайба 28
241Болт М8х80
251Переход 248

Правила подбора установки

При подборе установки следует обратить внимание на следующие параметры:

  1. Производительность, которую должена обеспечивать установка для нормальной работы станка (оборудования) (м3/час);
  2. Необходимая скорость воздушного потока с учетом аэродинамического сопротивления воздуховодов (м/с);
  3. Создаваемое разряжение на входе (Па);
  4. Количество патрубков и их геометрические параметры для подсоединения воздуховодов;
  5. Наличие в комплектации электро-пусковой аппаратуры.

Отличительные особенности установки

  1. Аспирационное оборудование промышленного назначения, для эксплуатации в продолжительном режиме работы;
  2. Фильтры – использование фильтровального материала с каландрированной поверхностью значительно повышает эффективность очистки и увеличивает срок эксплуатации фильтровальных элементов. Класс фильтра F5;
  3. Чистый воздух – Степень очистки воздуха составляет – 99,9%;
  4. Высокие скоростные потоки всасываемого воздуха до 43 м/с;
  5. 100% экономия тепла за счёт циркуляции воздуха внутри помещения;
  6. Защита от перегрузок – установки комплектуются пускозащитным устройством – ПЗУ с автоматическим выключателем, магнитным пускателем, тепловым реле, что обеспечивает полную защиту электродвигателя и подключенных силовых цепей от рабочих перегрузок;
  7. Удобство подсоединения к станку – возможность расположения корпуса аспирационной установки выходным патрубком вниз или вверх;
  8. Удобство при выгрузке – мешок-накопитель оснащен хомут-ремнём с замком имеющим регулировку натяжения и предусмотрены ручки, что позволяет осуществить его снятие и установку одним человеком;
  9. Длительный срок эксплуатации – использование материалов и комплектующих высокого качества, надёжное соединение конструкции с опорной рамой, детали установки покрыты ударопрочной, коррозионностойкой высокотемпературной порошковой краской;
  10. Виброизоляция – применение виброизоляционных опор позволяет уменьшить вибрацию и повысить устойчивость установки;
  11. Высокое качество – контроль качества на всех этапах производства, вся выпускаемая продукция сертифицирована;
Максимальная пропускная способность, м3/час 5300
Максимальный скоростной поток, м/с 30
Разрежение установки Рст, Па 1900
Диаметр входного патрубка, мм 250
Количество фильтров; шт. 3
Площадь фильтрования, м2 7,2
Номинальный среднемедианный размер улавливаемых частиц, мкм 20
Класс фильтра F5
Степень очистки воздуха не менее, % 99,9
Количество накопительных мешков, шт. 3
Объем накопительных мешков, м3 0,75
Уровень звуковой мощности (max), дБ 84
Диаметр колеса вентилятора, мм 380
Частота вращения вентилятора, об/мин 2860
Номинальная мощность, кВт 4
Максимальный потребляемый ток, А 7,9
Напряжение, В 380
Род тока питающей сети переменный, трехфазный
Масса, кг (не более) 95
Габаритные размеры, мм:
длина
ширина
высота

1370
1370
2450
Размеры тары, м:
длина
ширина
высота

1,5
1,5
0,6
Масса брутто, кг (не более) 145
