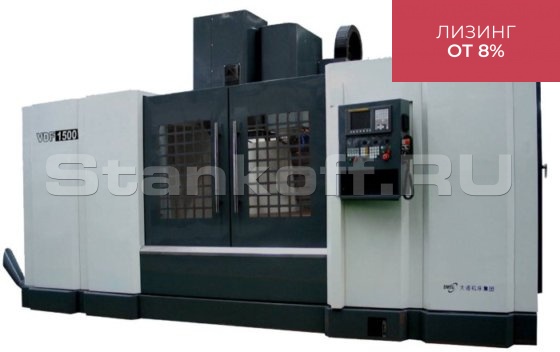

Вертикальный фрезерный обрабатывающий центр VDF1500


Вертикальный фрезерный обрабатывающий центр VDF1500
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Высокопроизводительный и точный вертикальный фрезерный обрабатывающий центр с ЧПУ для единичного или серийного изготовления среднегабаритных деталей из труднообрабатываемых материалов. Предназначен для обработки заготовок из коррозионно-стойких, жаропрочных, никель-кобальтовых, титановых и других труднообрабатываемых сплавов в автомобильной, аэрокосмической, приборостроительной промышленности, энергетическом машиностроении, а также для изготовления высококачественных штампов и пресс-форм.

Комплект поставки

  1. Два шнековых транспортера для удаления стружки.
  2. Две тележки для сбора стружки.
  3. Пистолет для обдува воздухом рабочей зоны.
  4. Пистолет подачи СОЖ.
  5. Радиатор электрошкафа.
  6. Освещение рабочей зоны.
  7. Обслуживающий инструмент.
  8. Руководство по эксплуатации на русском языке.

Дополнительные опции

  1. Система ЧПУ Siemens 828D.
  2. Редуктор привода шпинделя с крутящим моментом 460 / 560 Нм (продолжительно / 30 минут).
  3. Высокоскоростной шпиндель 8000 об/мин.
  4. Система масляного охлаждения шпинделя.
  5. 4-я ось: управляемый поворотный стол Ø250 мм.
  6. 4-я ось: управляемый поворотный стол Ø320 мм.
  7. Ручная задняя бабка 250 мм.
  8. Ручная задняя бабка 320 мм.
  9. Гидравлическая задняя бабка 250 мм.
  10. Гидравлическая задняя бабка 320 мм.
  11. Датчик измерения инструмента Renishaw TS27R.
  12. Датчик измерения и привязки детали Renishaw OMP 60.
  13. Система подачи СОЖ через инструмент 20 бар.
  14. Система подачи СОЖ через инструмент 70 бар.
  15. Ленточный транспортер для удаления стружки.
  16. Кондиционер электрошкафа.

Особенности

  1. Высокопроизводительный и точный вертикальный фрезерный обрабатывающий центр с ЧПУ для единичного или серийного изготовления среднегабаритных деталей из труднообрабатываемых материалов.
  2. Предназначен для обработки заготовок из коррозионно-стойких, жаропрочных, никель-кобальтовых, титановых и других труднообрабатываемых сплавов в автомобильной, аэрокосмической, приборостроительной промышленности, энергетическом машиностроении, а также для изготовления высококачественных штампов и пресс-форм.
  3. Инновационная система ЧПУ Fanuc 0i MF Plus (опция: Siemens 828D) идеально подходит для управления обработкой деталей сложной формы.
  4. Сервопривод шпинделя Fanuc αi P22/8000i, сервоприводы по осям Fanuc αiF 22/3000i (оси X, Y) и αiF 30В/4000i (ось Z).
  5. Магазин инструментов манипуляторного типа на 24 инструмента.
  6. Мощный высокоточный шпиндель 6000 об/мин (опция: 8000 об/мин), изготовленный по лицензии компании IBAG (Швейцария), установлен на прецизионные подшипники NSK (Япония).
  7. «Плавающая» система крепления инструмента предотвращает нагруженность подшипников шпинделя от пневмоцилиндра при смене инструмента и обеспечивает их долгий срок службы.
  8. Высокоточные направляющие скольжения покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение рабочего стола.
  9. Специальная конструкция направляющих по оси Y, обеспечивающая высокую точность обработки при больших нагрузках.
  10. Высокоточные шлифованные шариковые винты с предварительным натягом класса точности С3.
  11. Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) серии TAC и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.
  12. Основные узлы станка имеют усиленную тяжелую конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
  13. Металлические защитные кожухи направляющих производства Henning (США).
  14. Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.
  15. Мощная чугунная колонна шпиндельной бабки обеспечивает высокую скорость и максимальную точность перемещений по оси Z.
  16. Усиленная шпиндельная бабка для достижения максимального качества обработки даже в тяжелых режимах резания.
  17. Функция жесткого нарезания резьбы.
  18. Система подачи СОЖ с баком емкостью 700 литров.
  19. Полностью закрытая рабочая зона с защитными устройствами.
  20. Автоматическая импульсная система смазки направляющих и ходовых винтов.
  21. Большеразмерные раздвижные двери с бронированным стеклом.
  22. Система обдува конуса шпинделя при смене инструмента.
  23. Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
  24. Пистолет для обдува рабочей зоны сжатым воздухом и пистолет подачи СОЖ облегчают удаление стружки с заготовки.
  25. Два шнековых транспортера для удаления стружки(опция: ленточный транспортер).
  26. Система масляного охлаждения с динамическим контролем температуры шпинделя предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы (опция).
Электропитание
Общая потребляемая мощность, кВт/B/Гц 40/380/50
Мощность двигателя шпинделя (продолжительно/30 мин), кВт 15/18,5
Система управления
Система ЧПУ Fanuc 0i MF Plus
Опциональные системы ЧПУ Siemens 828D
Размер стола (ДхШ), мм 1700х800
Тип направляющих скольжения
Размер Т-пазов, количество/ширина/между, мм 6/18/125
Вылет оси шпинделя, мм 850
Расстояние от торца шпинделя до поверхности стола, мм 185-970
Максимальный вес обрабатываемой заготовки, кг 2500
Шпиндель
Максимальное число оборотов шпинделя, об/мин 6000 (опция 8000)
Тип привода шпинделя ременной редуктор
Конец шпинделя BT50
Крутящий момент шпинделя (продолжительно/30 мин), Нм 143/190
Перемещения и подачи
Перемещение по оси Х, мм 1560
Перемещение по оси Y, мм 830
Перемещение по оси Z, мм 790
Скорость рабочей подачи по всем осям, мм/мин 6 000
Скорость быстрого хода по осям Х, Y, мм/мин 15 000
Скорость быстрого хода по оси Z, мм/мин 12 000
Диаметр/шаг ШВП по всем осям, мм 50 /10
Точность
Повторяемость, мм ± 0,0025
Позиционирование, мм ± 0,004
Сменщик инструмента
Тип сменщика инструмента манипулятор
Количество инструмента 24
Максимальный диаметр/длина инструмента, мм 125 (250)/350
Максимальная масса инструмента, кг 15
Время смены инструмента, с 3,5
Габаритные размеры
Емкость бака СОЖ, л 700
Подключение сжатого воздуха, бар 6
Габаритные размеры (ДхШхВ), мм 4600x3690x3220
Масса станка, кг 14000
