Детальное описание

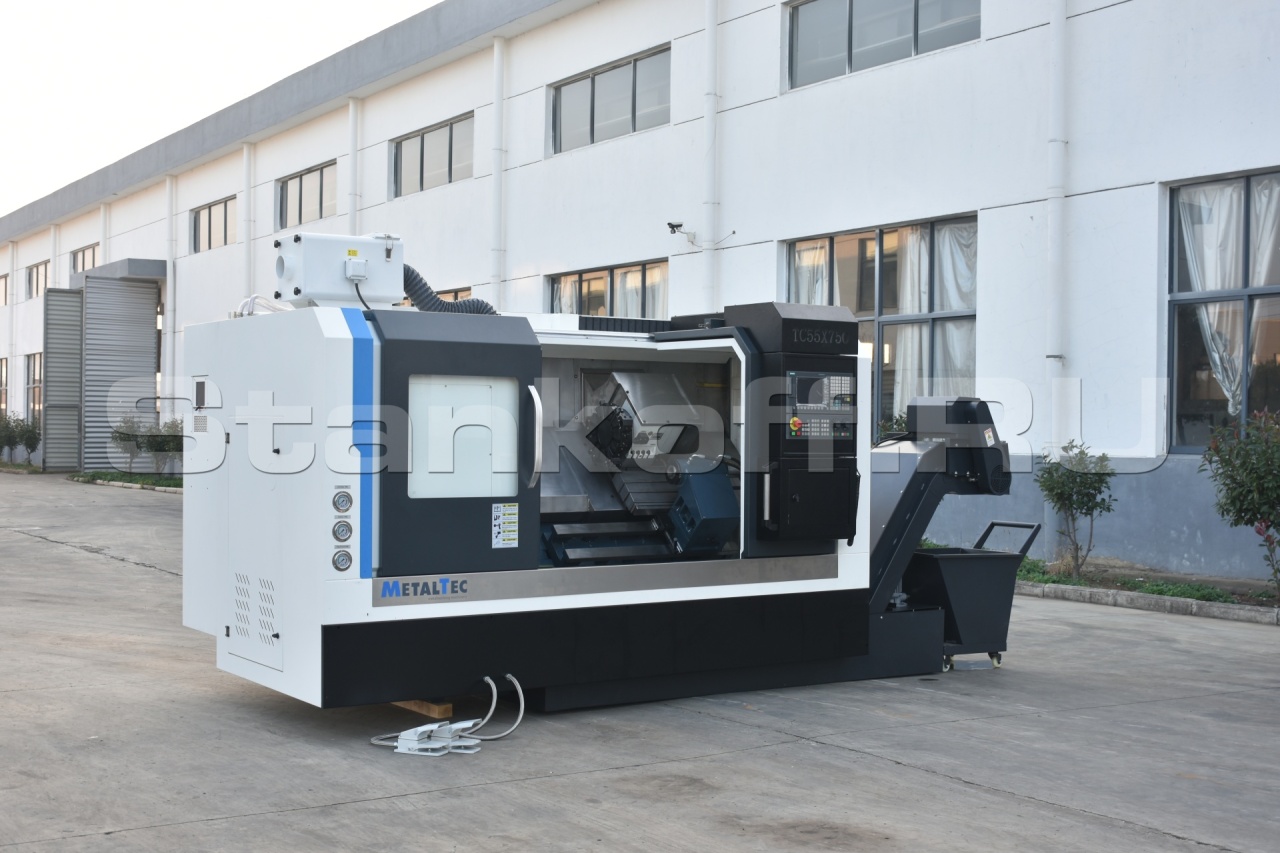

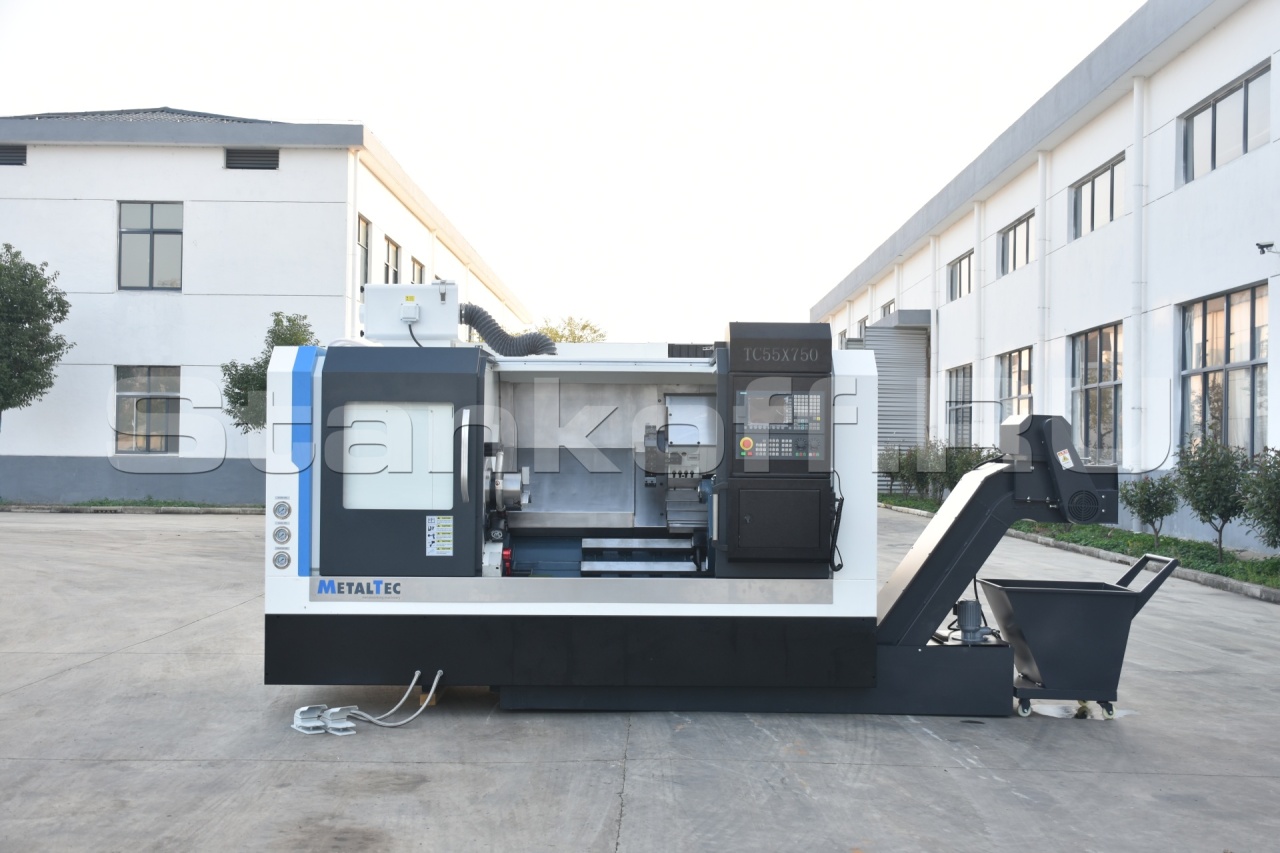

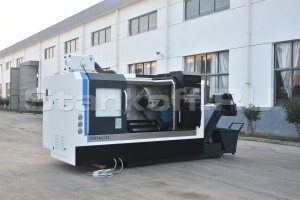

Токарный станок ЧПУ с наклонной станиной - MetalTec ТС 55х750 предназначен для производства различных типов металлических изделий. Данный тип станка широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли. Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

Область применения

За счет наклонной массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве. Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

Особенности

  • Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость
  • Направляющие качения (Тайвань)
  • Гидравлическая задняя бабка
  • Полное кабинетное ограждение
  • Проходное отверстие шпинделя 50 мм
  • Станина имеет индукционную закалку с твердостью > HRC55
  • Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
  • Оригинальные компоненты SIEMENS

Преимущества

  • Современный внешний вид станка, высокое качество лакокрасочного покрытия
  • Эргономичный дизайн и удобное расположение основных модулей станка
  • Станок компактный, занимает мало пространства на производстве
  • Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
  • Чугунная станина сводит на нет рабочие вибрации
  • Мощный двигатель для стабильной и высоко производительной работы
  • Система установки и смены инструмента для решения технических задач любой сложности
  • Подача смазочно-охлаждающей жидкости в зону резки
  • Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
  • Кабинетная защита
  • Шкаф с электрокомпонентами, степень защиты IP54

Особенности

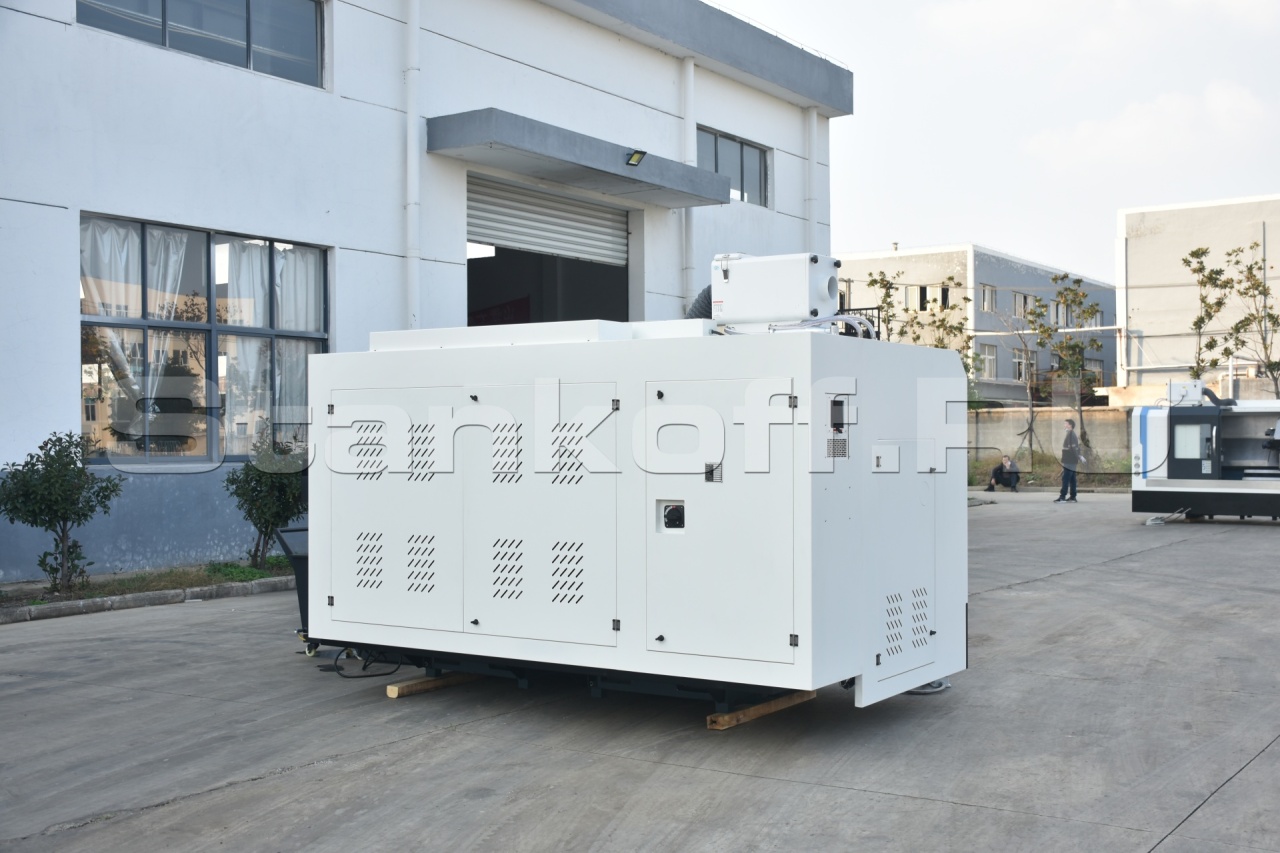

Кабинетное ограждение

Кабинетное ограждение

Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования. Кабинетное ограждение обеспечивает защиту оператора станка от возможных трав в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло. Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса.

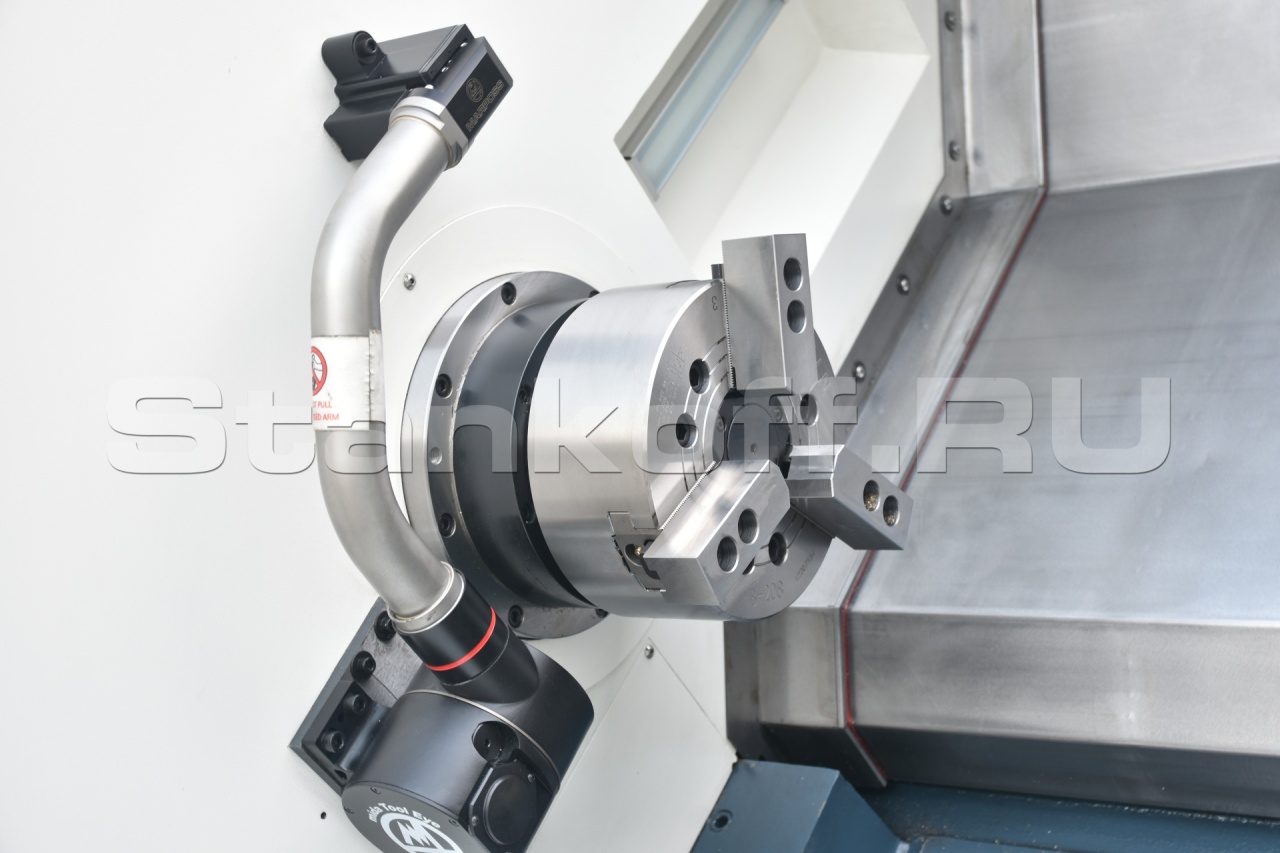

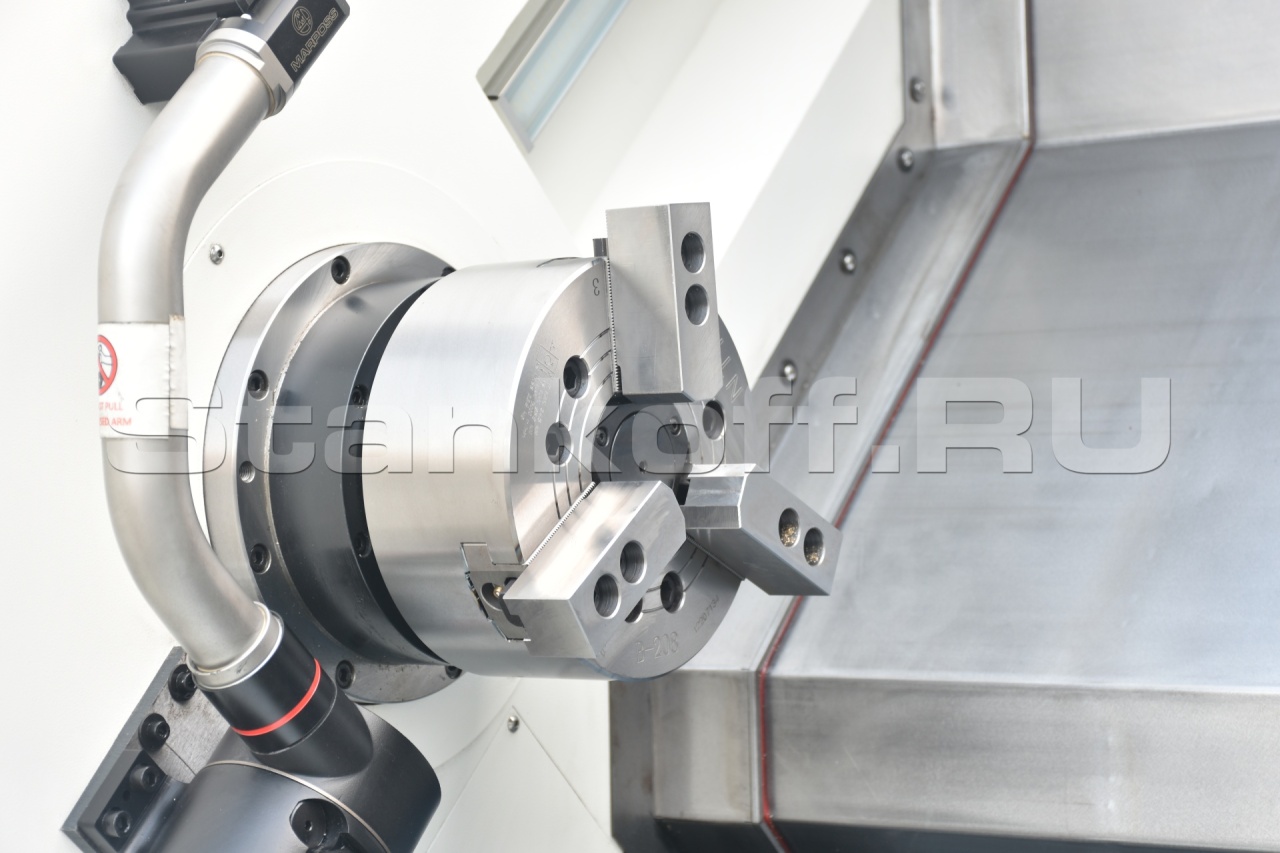

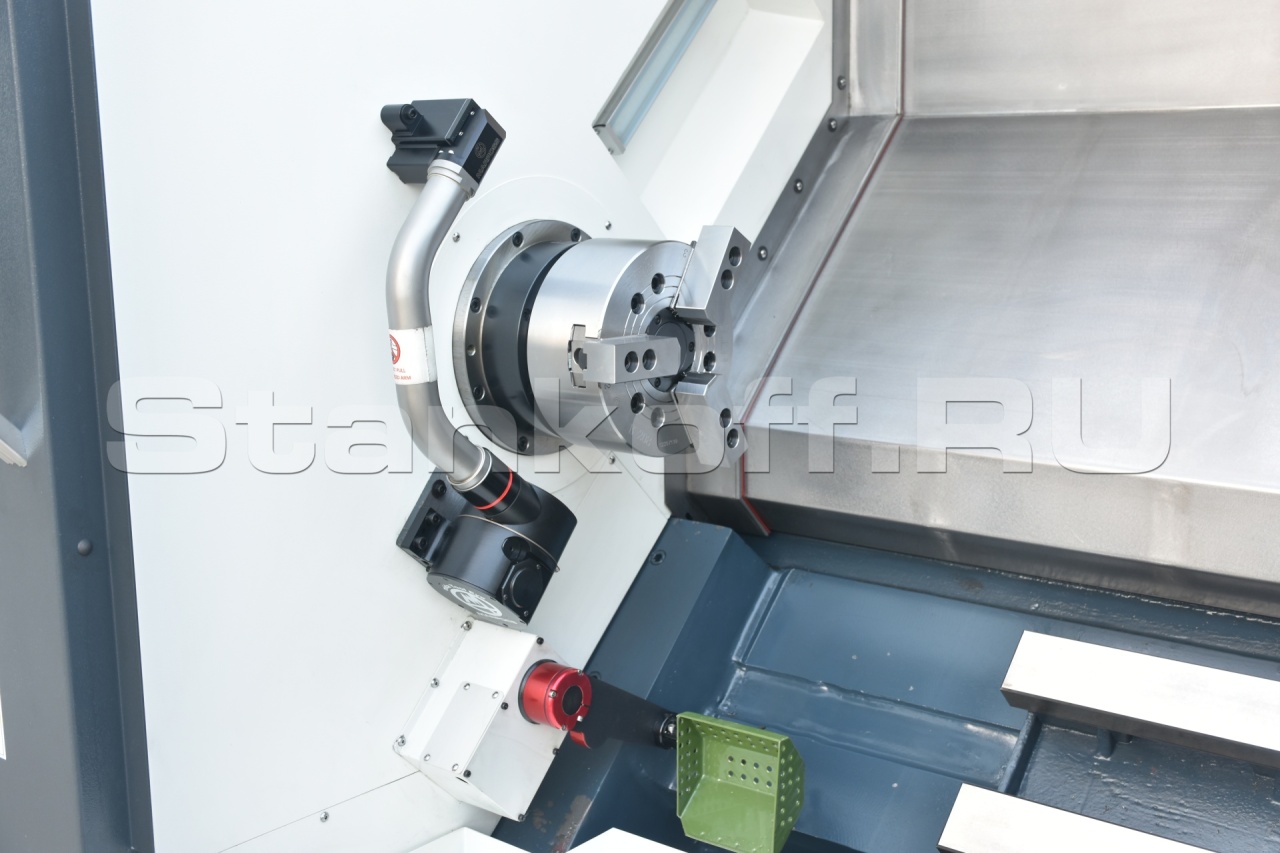

Гидравличенский патрон 200 мм

Гидравличенский патрон 200 мм

Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.) Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм

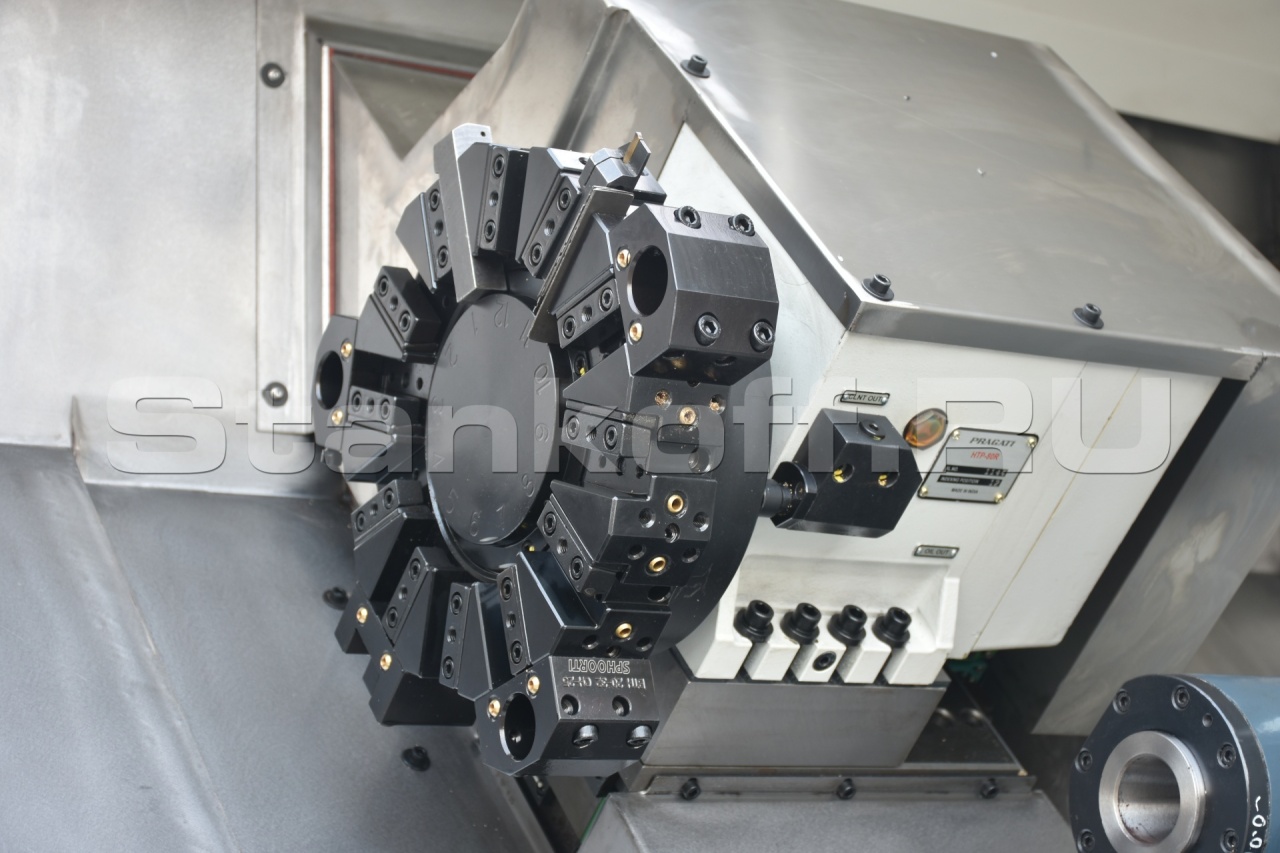

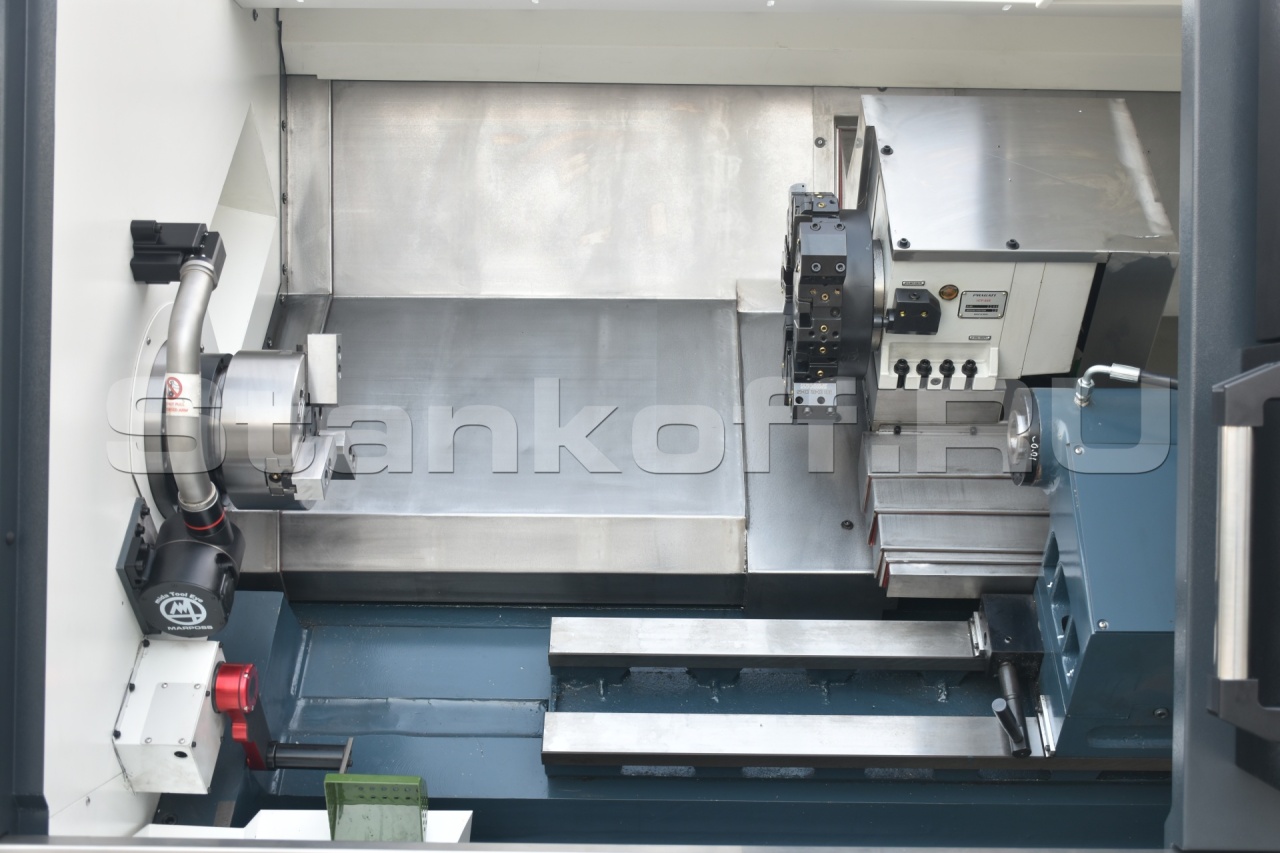

12-ти позиционная револьверная голова

12-ти позиционная револьверная голова

Максимальное количество устанавливаемых инструментов составляет – 12 ед., что делает данную револьверную систему более функциональной в сравнении с 6-ти, 8-ти позиционной. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20х20 мм.

Приводная система SIEMENS

Приводная система SIEMENS

Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка. Благодаря множеству технических инноваций приводная система Siemens задает новые стандарты в классе приводов станков.

Наклонная монолитная станина из чугуна

Наклонная монолитная станина из чугуна

Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термообработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. В стандартной комплектации станок оборудован виброопорами.

Направляющие качения и шарико-винтовые передачи - HIWIN (Тайвань)

Направляющие качения и шарико-винтовые передачи - HIWIN (Тайвань)

Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода. Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой.

Телескопические защиты

Телескопические защиты

Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка. Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования.

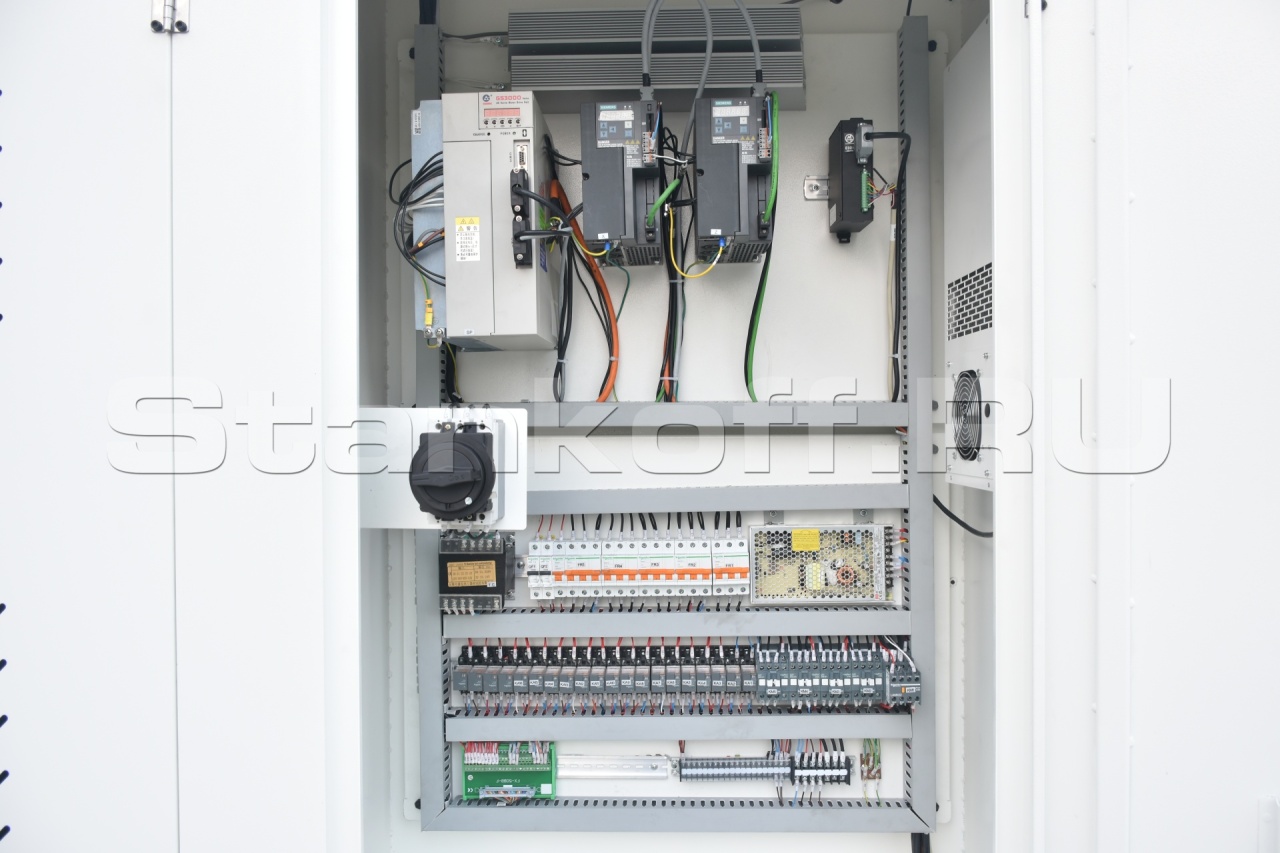

Электрический шкаф с компонентами

Электрический шкаф с компонентами

Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ). Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка. Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Siemens (Германия). Контакторы – Sсhneider (Франция).

Опции

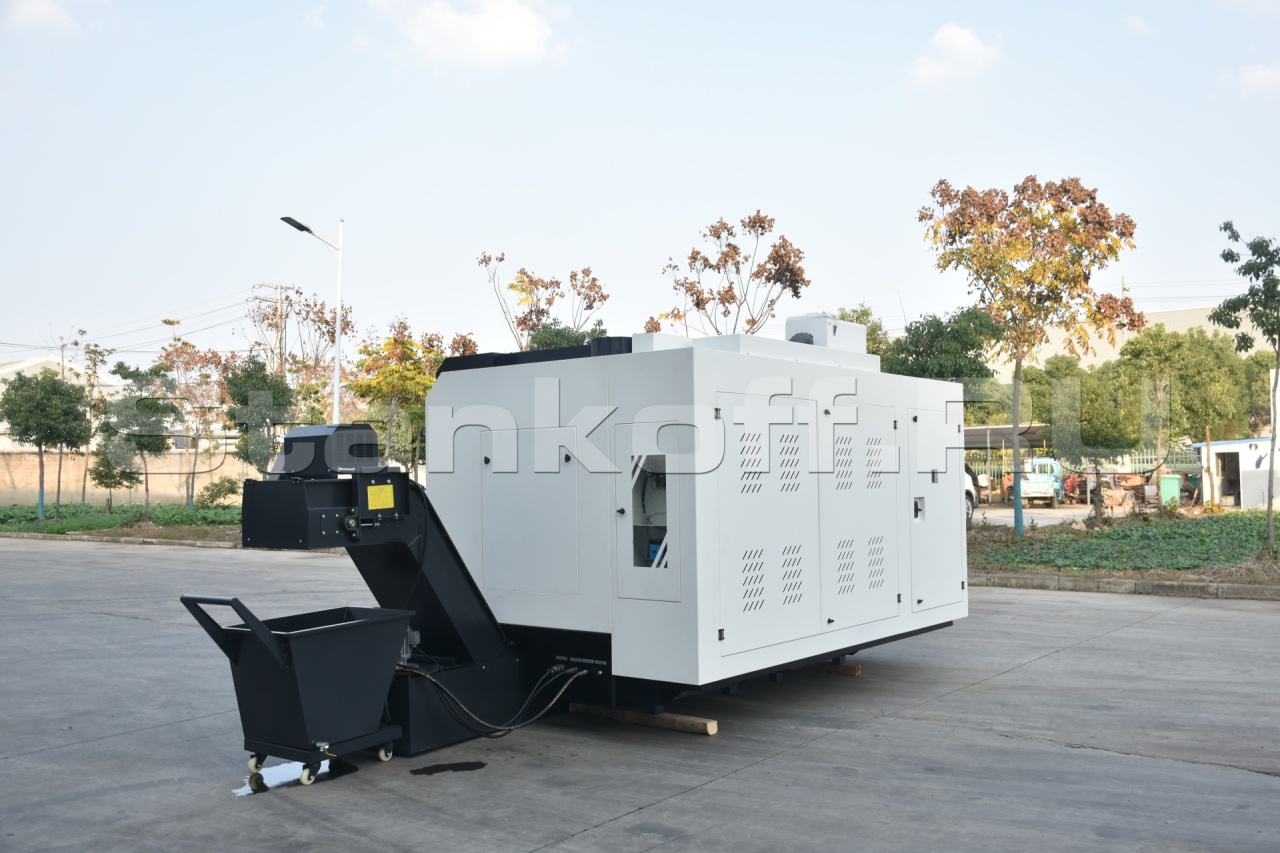

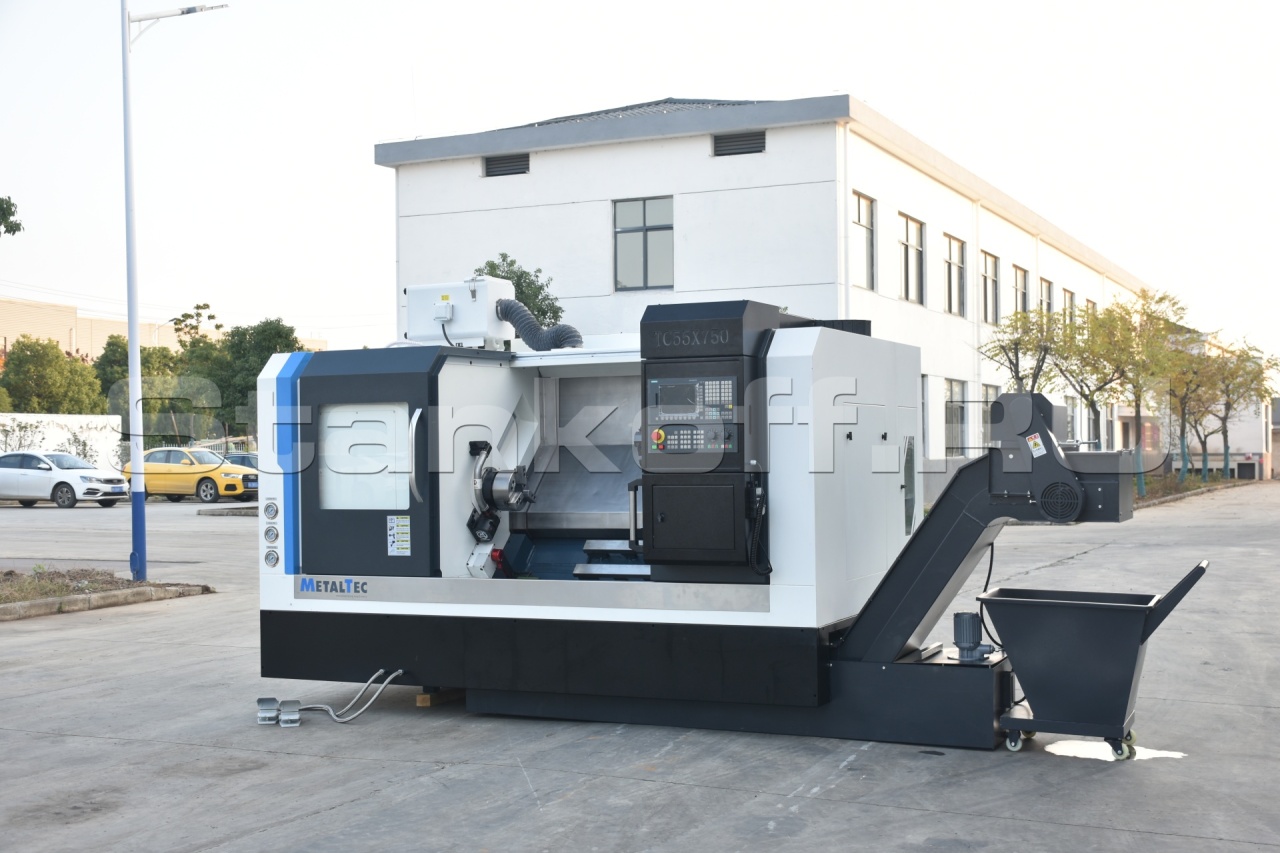

Транспортер для удаления стружки ленточного типа

Транспортер для удаления стружки ленточного типа

Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.

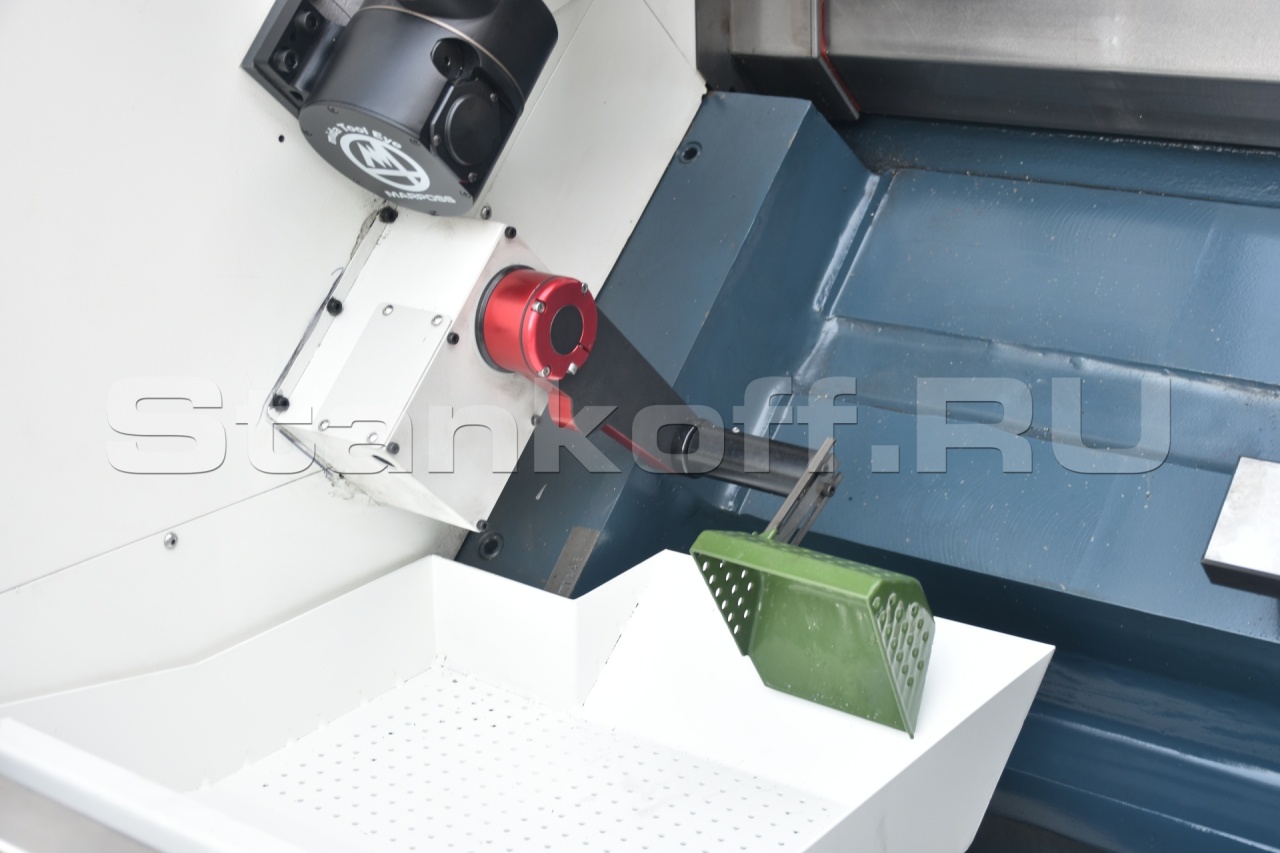

Деталеуловитель

Деталеуловитель


Измерение и привязка инструмента

Измерение и привязка инструмента

Состоит из неподвижной базы и мобильной руки, которая может двигаться в позицию замера в двух режимах:
• вручную, оператором. Идеально для средней загруженности производства и средним уровнем автоматизации.
• автоматически, электроприводом: рука контролируется ЧПУ, идеально для высокой загруженности производства и высоким уровнем автоматизации.
Это является необходимым условием для проверки инструментов на предмет износа и поломки в течение цикла обработки.

Система удаления и фильтрации маслянного тумана

Система удаления и фильтрации маслянного тумана

Процесс удаления (сбора) масляного, водяного и/или другого тумана охлаждающей жидкости из окружающей среды во время механообрабатывающего станка. Для обеспечения более чистой рабочей среды и защиты оператора станка. Эта система значительно снижает воздействие масляного тумана, сводя к минимуму воздействие остаточного масла не загрязняя воздух в помещении.

Система подачи СОЖ

Система подачи СОЖ

Позволяет оптимизировать уделение стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову с высоким давлением. Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономит на инструменте и времени его замены.

Стандартная комплектация

  • 3-кулачковый гидравлический патрон 200 мм;
  • 11/15 кВт электродвигатель шпинделя;
  • Гидравлическая задняя бабка;
  • 12-ти позиционная гидравлическая револьверная голова Pragati;
  • Система ЧПУ Siemens 808D Advanced;
  • Серводвигатели Siemens по осям Х/Z;
  • Автоматическая система смазки направляющих;
  • Система подачи охлаждающей жидкости (СОЖ)
  • Вспомогательный источник света;
  • Кабинетная защита;
  • Комплект ЗИП;
  • Стружечный конвейер;
  • Деталеуловитель;
  • Измерение и привязка инструмента.

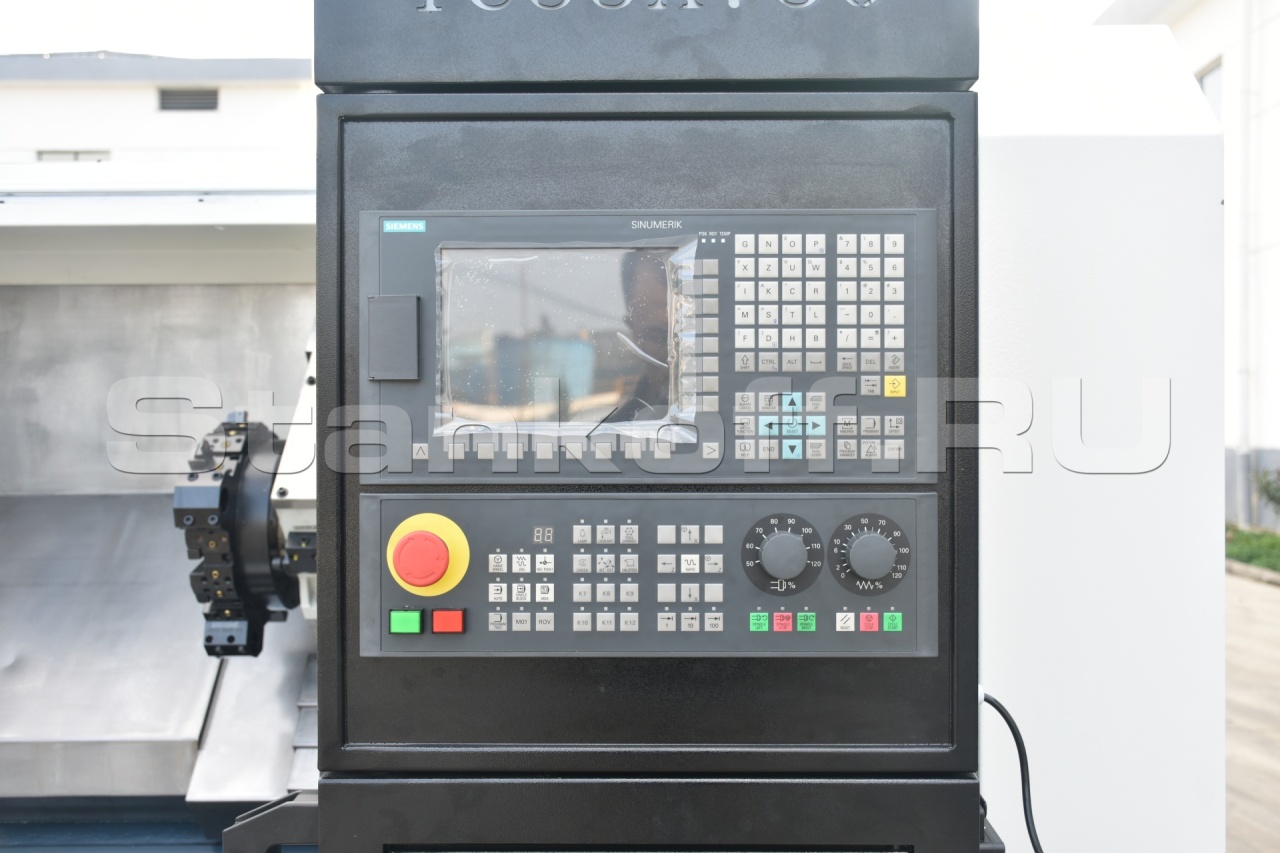

Система управления, ЧПУ SIEMENS 808D Advanced
Цельнолитая чугунная станина Есть
Направляющие качения Есть
Серводвигатели оси X/Z SIEMENS
Маховик перемещения по осям В комплекте
Патрон Гидравлический З-х кулачковый патрон
Инструментальная система Гидравлическая 12-ти позиционная револьверная головка
Автоматическая система смазки Есть
LED освещение Есть
Подача СОЖ Есть
Стружечный конвейер Есть
Измерение и привязка инструмента Есть
Деталеуловитель Есть

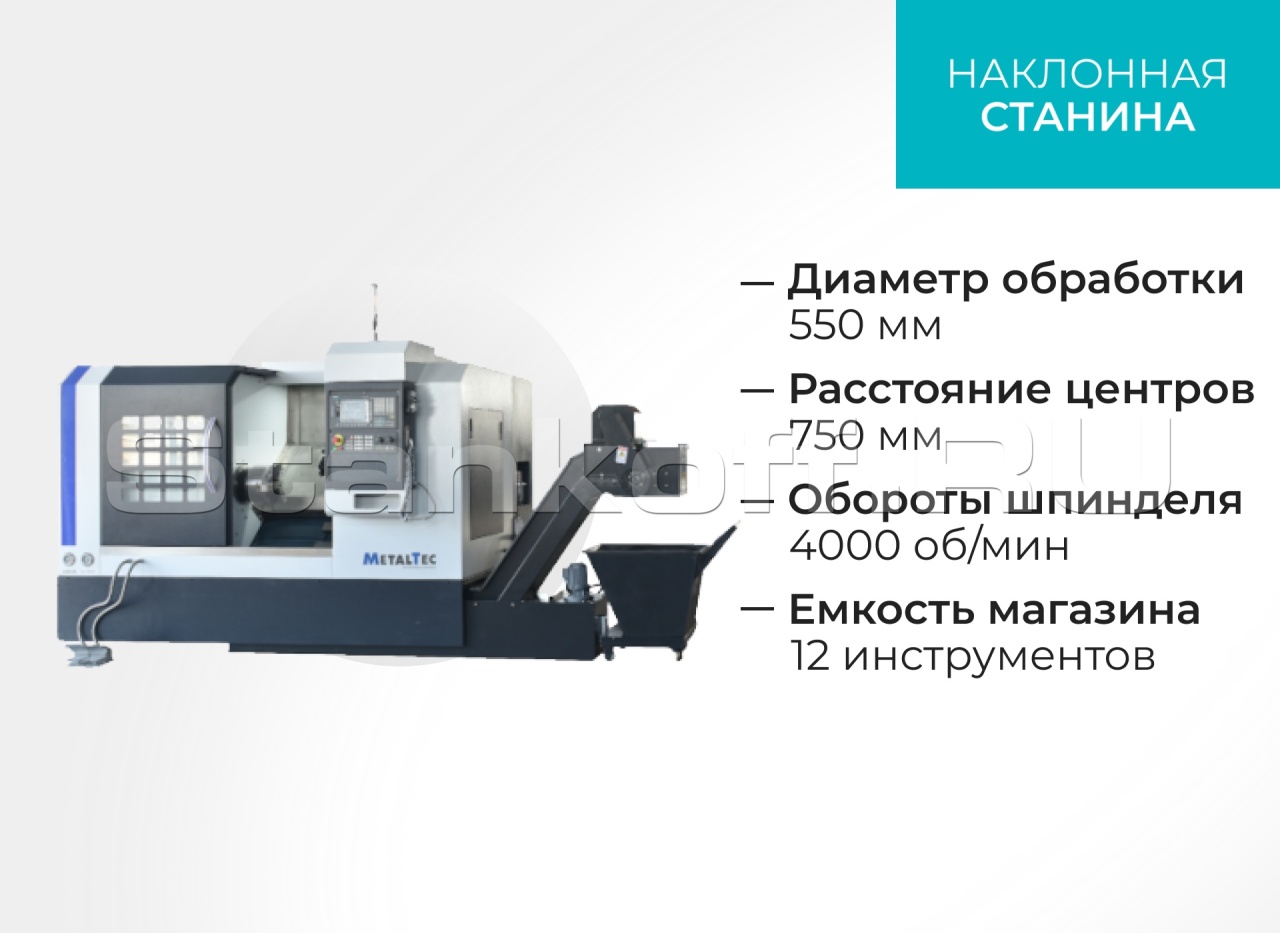

Расстояние между центрами 750 мм
Максимальный диаметр над станиной Φ550 мм
Максимальный диаметр над суппортом Φ250 мм
Шпиндель
Максимальные обороты 4000 об/мин
Проходное отверстие шпинделя Φ 50 мм
Торец шпинделя A2-6
Диаметр патрона Φ200 мм
Перемещение суппорта
Ход по оси Х 250 мм
Ход по оси Z 850 мм
X/Z ускоренное перемещение 15 / 15 м/мин
Инструментальный резцедержатель
Тип 12-ти позиционная гидравлическая револьверная голова Pragatti
Количество инструмента 12
Размер инструмента 20x20 мм

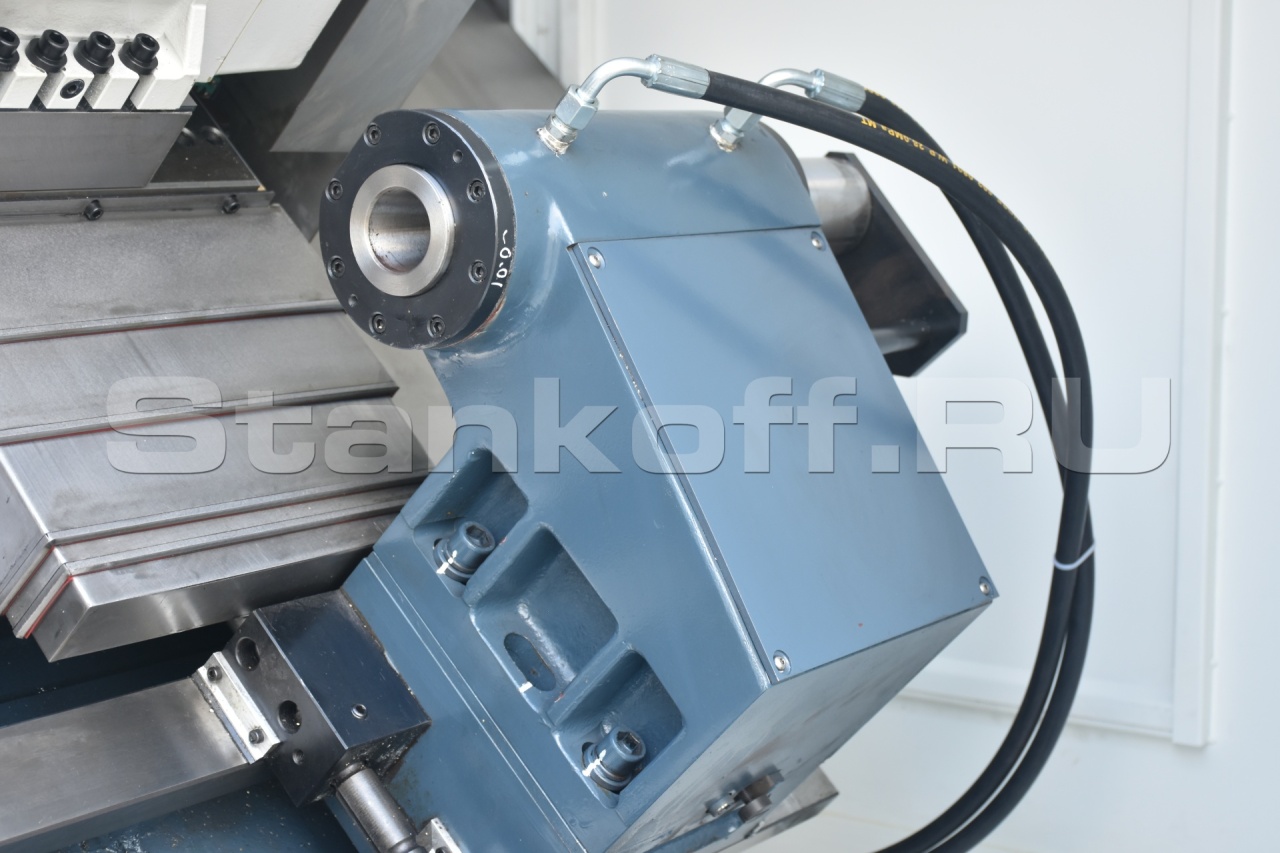

Задняя бабка
Тип Гидравлическая
Максимальное перемещение 80 мм
Конус MT4
Двигатель
Мощность двигателя 11/15 кВт
Насос СОЖ 370 ватт
Габаритные размеры
Тип станины Наклонная
Габариты станка (Д×Ш×В) 3350x1800x1800 мм
Габариты в упаковке (Д×Ш×В) 3750 x2000x2000 мм
Вес станка (нетто/брутто) 3900/4100 кг
