Токарный станок ЧПУ с наклонной станиной MetalTec ТС 50х650 ПРОМ+

В наличии

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Токарный станок ЧПУ с наклонной станиной MetalTec ТС 50х650 ПРОМ+ Подробное описание и цена >>>

Токарный станок ЧПУ с наклонной станиной MetalTec ТС 50х650 ПРОМ Подробное описание и цена >>>

Токарный станок ЧПУ с наклонной станиной MetalTec ТС 55х750 Пром Подробное описание и цена >>>

Детальное описание

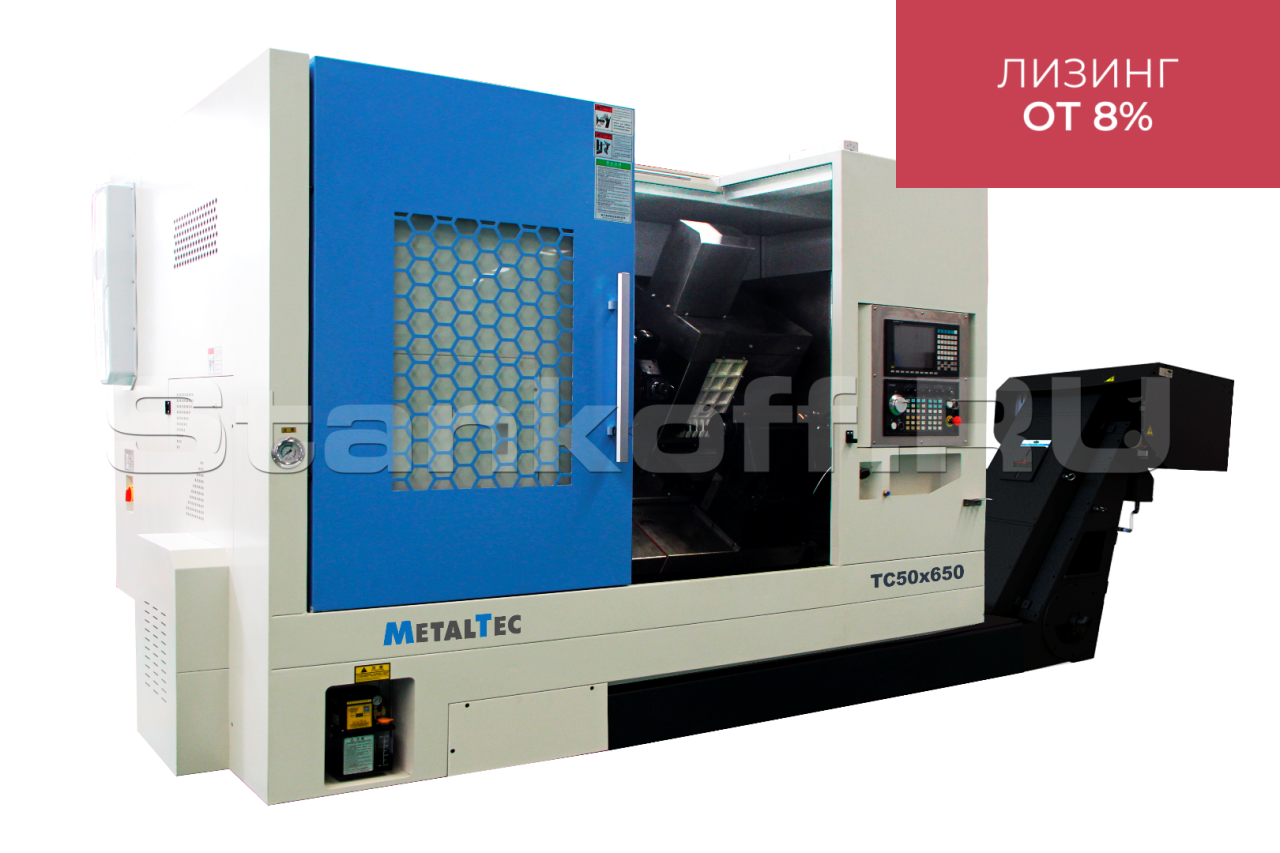

Токарный станок ЧПУ с наклонной станиной - MetalTec ТС 50х650 ПРОМ+ предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

Отличительные особенности

Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость;
Направляющие качения (Тайвань);
Гидравлическая задняя бабка;
Полное кабинетное ограждение;
Проходное отверстие шпинделя 50 мм;
Станина имеет индукционную закалку с твердостью > HRC55;
Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность;
Оригинальные компоненты SIEMENS.

Преимущества

Современный внешний вид станка, высокое качество лакокрасочного покрытия;
Эргономичный дизайн и удобное расположение основных модулей станка;
Станок компактный, занимает мало пространства на производстве;
Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка;
Чугунная станина сводит на нет рабочие вибрации;
Мощный двигатель для стабильной и высоко производительной работы;
Система установки и смены инструмента для решения технических задач любой сложности;
Подача смазочно-охлаждающей жидкости в зону резки;
Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка;
Кабинетная защита;
Шкаф с электрокомпонентами, степень защиты IP54.

Область применения

За счет наклонной массивной чугунной станины данный станок обладает достаточной жесткостью и точностью, чтобы производить изделия на серийном производстве.

Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

Конструктивные особенности

Кабинетное ограждение

Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования.
Кабинетное ограждение обеспечивает защиту оператора станка от возможных трав в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло.
Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса.

Гидравлический патрон 200 мм

Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.)
Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно.
За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм

12-ти позиционная револьверная голова c приводным инструментом

Максимальное количество устанавливаемых инструментов составляет – 12 ед., что делает данную револьверную систему более функциональной в сравнении с 6-ти, 8-ти позиционной.
Гидравлическая 12 позиционная револьверная головка с приводным инструментом BMT55(ER32) (1 радиальный и 1 осевой приводных блока в комплекте)

Приводная система SIEMENS

Серводвигатели Siemens на осях X и Z обеспечивают минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.
Благодаря множеству технических инноваций приводная система Siemens задает новые стандарты в классе приводов станков.

Наклонная монолитная станина из чугуна

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.
Для снятия напряжения станины проходят термообработку.
Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.
В стандартной комплектации станок оборудован виброопорами.

Направляющие качения и шарико-винтовые передачи - HIWIN (Тайвань)

Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода.
Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой.

Телескопические защиты

Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка.
Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования.

Электрический шкаф с компонентами

Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).
Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы станка.
Драйверы для серводвигателей, отвечающих за перемещение суппорта по осям Х и Z – Siemens (Германия).
Контакторы – Sсhneider (Франция).

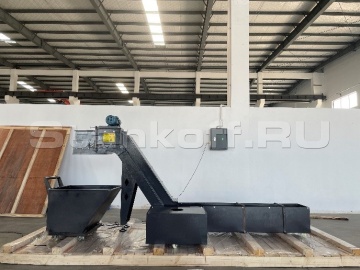

Транспортер для удаления стружки ленточного типа

Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.

Измерение и привязка инструмента RENISHAW

Состоит из неподвижной базы и мобильной руки, которая может двигаться в позицию замера в двух режимах:
• вручную, оператором. Идеально для средней загруженности производства и средним уровнем автоматизации.
• автоматически, электроприводом: рука контролируется ЧПУ, идеально для высокой загруженности производства и высоким уровнем автоматизации.
Это является необходимым условием для проверки инструментов на предмет износа и поломки в течение цикла обработки.

Деталеуловитель

Система подачи СОЖ

Позволяет оптимизировать уделение стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову с высоким давлением. Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономит на инструменте и времени его замены.

Стандартная комплектация

3-кулачковый гидравлический патрон 200 мм;
11/15 кВт электродвигатель шпинделя;
Гидравлическая задняя бабка;
12-ти позиционная гидравлическая револьверная голова с приводным инструментом BMT55;
Система ЧПУ Siemens 808D Advanced;
Серводвигатели Siemens по осям Х/Z;
Автоматическая система смазки направляющих;
Система подачи охлаждающей жидкости (СОЖ)
Вспомогательный источник света;
Кабинетная защита;
Комплект ЗИП;
Стружечный конвейер;
Деталеуловитель;
Измерение и привязка инструмента;

Расстояние между центрами, мм	620
Максимальный диаметр над станиной, мм	Φ500
Максимальный диаметр над суппортом, мм	Φ230
Шпиндель
Максимальные обороты, об/мин	4000
Проходное отверстие шпинделя, мм	Φ 51
Торец шпинделя	A2-6
Диаметр патрона, мм	Φ200
Перемещение суппорта
Ход по оси Х, мм	270
Ход по оси Z, мм	550
X/Z ускоренное перемещение, м/мин	20 / 20
Инструментальный резцедержатель
Тип	Гидравлическая 12 позиционная револьверная головка с приводным инструментом BMT55(ER32)
Количество инструмента	12
Размер инструмента, мм	25x25
Задняя бабка
Тип	Гидравлическая
Максимальное перемещение, мм	80
Конус	MT5
Двигатель
Мощность двигателя, кВт	11/15
Насос СОЖ, ватт	370
Габаритные размеры
Габариты станка (Д×Ш×В), мм	2800x1800x1800
Габариты в упаковке (Д×Ш×В), мм	3000 x2000x2000
Вес станка (нетто/брутто), кг	3100/3400
