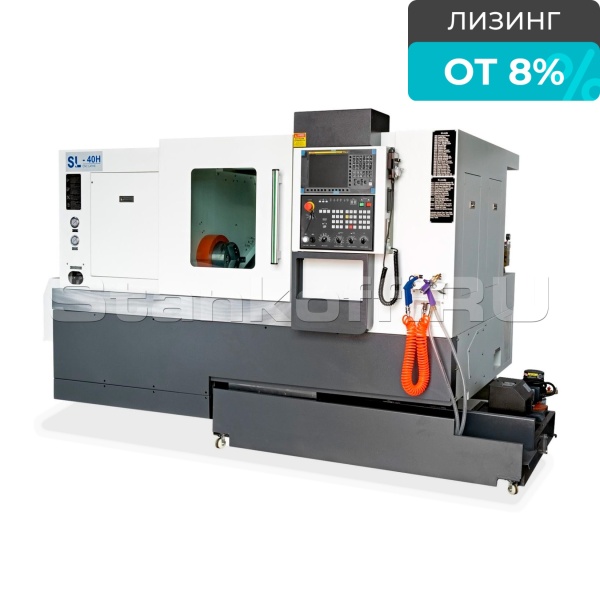

Токарный обрабатывающий центр с наклонной станиной SL40/GSK
В наличии
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Токарный обрабатывающий центр SL40/GSK — высокоскоростной токарный станок с ЧПУ и наклонной станиной, предназначенный для высокоточной обработки мелких деталей сложной формы. Выполняет широкий спектр токарных операций: наружное и внутреннее точение, торцевание, отрезка, нарезка резьбы и канавок. Идеален для серийной обработки заготовок из стали, чугуна и цветных сплавов. Применяется в электронной, аэрокосмической, медицинской и оборонной промышленности. Подходит для интеграции в автоматические и роботизированные линии.
Конструктивные особенности
Станина
Цельнолитая наклонная станина (30°), обладающая высокой жесткостью и устойчивостью к вибрациям. Суппорт и станина изготовлены из термообработанного чугуна. Перемещения по осям X и Z выполняются по линейным направляющим качения.
Гидравлический сменщик инструмента
Станок оснащён 12-позиционным револьверным инструментальным сменщиком. Смена инструмента происходит путем прокручивания диска револьвера с последующим гидравлическим зажимом, что позволяет менять инструмент с высокой скоростью со схемой движения по кратчайшему пути. Сменщик инструмента комплектуется осевыми блоками с втулками разных диаметров.
Шпиндель
Главный шпиндель с фланцем A2-6 приводится в движение сервомотором мощностью 11/15 кВт и установлен в жесткой передней бабке на прецизионных подшипниках NSK (Япония), что обеспечивает высокую точность и крутящий момент. Крутящий момент достигает до 109 Н∙м.
ШВП с преднатягом класса точности С3
Высокоточные шарико-винтовые передачи THK (Япония) с предварительным натягом установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты. Плавность и точность хода ШВП в сочетании с высокой жесткостью обеспечивают максимальное качество обработки.
Линейные направляющие качения
На станок устанавливаются точные линейные направляющие качения THK (Япония) по всем осям. Они отличаются высокой грузоподъемностью, низким коэффициентом трения и малой дискретностью перемещений, что обеспечивает высокую точность позиционирования на любых скоростях обработки.
Система ЧПУ GSK 988TA (Китай)
Оснащена современным цифровым управлением с мощным процессором, высокой точностью и скоростью обработки. Включены функции: нанометровая интерполяция, режимы "плавающей" скорости, слома стружки, контроль поломки инструмента. Интерфейс на русском языке, аналогичен Fanuc, с 8,4" LCD-дисплеем, USB и Ethernet-портами.Стандартная комплектация
Переносной пульт управления с маховичком
• Дает возможность ручного управления станком, без использования кнопочного пульта системы ЧПУ.• Меньше вероятность столкновений при наладке.
• Оснащен кнопкой аварийного останова.
Сервоприводы шпинделя и осей GSK (Китай)
• Высокомоментные и мощные сервоприводы GSK характеризуются отличным соотношением производительности и точности, качественной сборкой и высокой надежностью.• Максимально эффективная обратная связь с системой ЧПУ.
• Сервопривод шпинделя мощностью 11/15 кВт отличается стабильной работой, надежностью и высоким крутящим моментом.
Подшипники шпинделя и осей (Япония)
• Шпиндель устанавливается на комплект из прецизионных подшипников NSK, что обеспечивает равномерное вращение с максимальной точностью во всем диапазоне оборотов.• Шариковые винты устанавливаются на двойные опоры с прецизионными подшипниками NSKI, которые обеспечивают плавный ход, высокую точность перемещений, жесткость и грузоподъемность осей станка.
Гидравлический 3-кулачковый патрон с отверстием
• Производство компании Chandox (Тайвань).• Быстрый и точный зажим заготовки.
• Управление от педали, кнопками на панели системы ЧПУ или с помощью М-команд.
• Проходное отверстие большого диаметра для работы с длинными заготовками.
• На патроне установлен комплект сырых кулачков.
Программируемая задняя бабка
• Автоматический ход пиноли.• Ручное перемещение по собственным направляющим скольжения.
• Быстрый и удобный поджим заготовок большой длины.
• Управляется системой ЧПУ с помощью кнопок или М-команд.
• Регулируемое усилие зажатия.
Гидравлическая система
• Мощный и надежный гидравлический насос высокого давления.• Управление каждым гидравлическим устройством системы осуществляется отдельными электромагнитными клапанами.
• Регулируемое общее давление в системе и на каждом гидравлическом устройстве с отдельными манометрами узлов.
Система подачи СОЖ
• Применяется для подачи смазочно-охлаждающей жидкости непосредственно в зону резания.• Подача СОЖ как по трубкам на диске револьвера, так и через инструмент.
• Высокоэффективный насос подачи СОЖ высокого давления.
• Позволяет максимально эффективно использовать потенциал современного режущего инструмента.
• Большеразмерный бак высокой емкости.
Автоматическая система смазки
• На станок устанавливается импульсная система смазки с электронным управлением.• Управляется системой ЧПУ.
• Возможность настраивать интервал и длительность работы.
• Трубки подачи смазки подведены ко всем направляющим и опорам ШВП для равномерного смазывания движущихся частей станка во время работы.
Электрические компоненты
• В качестве сервоусилителя и модуля ввода/вывода приводов осей и шпинделя используются компоненты GSK (Китай).• На станке используются качественные и надежные электрические реле, переключатели, пускатели производства IDEC (Япония), Schneider (Франция) и других компаний.
• Проводка станка и его силовая цепь защищены от перегрузки по току и короткого замыкания.
• Полностью закрытый пылезащищенный электрошкаф.
• Конструкция соответствует международным стандартам безопасности электрообрудования/
Ленточный транспортер для удаления стружки
• Высокопроизводительный ленточный конвейер для больших объемов стружки• Комплектуется специальной тележкой
• Особенно эффективен для сбора плотной сыпучей стружки таких материалов, таких как алюминий, бронза, чугун и др.
• Управляется системой ЧПУ с помощью кнопок или М-команд
Трехцветная сигнальная лампа
• Цветовая индикация текущего состояния станка.• Удаленно сообщает оператору о состоянии режима работы.
• Современный дизайн.
Пистолет подачи СОЖ
• Используется для смыва стружки тяжелых материалов, таких как сталь.• Также может быть использован для очистки стола, кожуха, дверей станка от стружки и загрязнений.
• Удобная эргономичная рукоятка.
• Предусмотрена специальная ниша для хранения пистолета.
Пневматический обдувочный пистолет
• Используется для обдува воздухом обработанных деталей, оснастки и инструмента.• Удобная эргономичная рукоятка.
• Эффективно и безопасно удаляет стружку, остатки СОЖ и прочие загрязнения.
• Предусмотрен специальный крючок для хранения пистолета.
Сепаратор СОЖ
• Очищает СОЖ от масла и стружки.• Уменьшает вероятность попадания загрязнений в систему подачи СОЖ.
• Позволяет продлить срок службы смазочно-охлаждающей жидкости.
Педаль зажима / разжима токарного патрона
• Удобное и быстрое управление патроном ножной педалью• Позволяет зажимать и разжимать заготовки, когда панель управления ЧПУ недоступна или доступ к ней затруднен
• Простая надежная конструкция, устойчивая к износу
Теплообменник электрошкафа
• Эффективное охлаждение электрических компонентов станка.• Повышает ресурс электрических компонентов за счёт их работы в охлаждённом воздухе.
• Позволяет работать на станке при превышении температурных норм эксплуатации.
• Фильтрация поступающего воздуха.
Современное светодиодное освещение
• Пылевлагозащищенный специальный станочный светильник.• Находится над патроном.
• Полное освещение рабочей зоны станка .
Полная кабинетная защита
• Полностью закрытая рабочая зона с защитными устройствами.• Большеразмерные раздвижные двери с бронированным стеклом, перемещающиеся по линейным направляющим.
• Максимальная защита персонала.
• Защита от попадания внутрь станка пыли, влаги и посторонних предметов.
Интерфейс для подключения барфидера
• Стандартный интерфейс для подключения барфидера.• Удобный разъём с возможностью быстрого подключения.
• Программа автоматики станка уже включает схему управления барфидером с М-командами.
Вращающийся центр МК5
• Устанавливается в пиноль задней бабки для осуществления поджима заготовок.• Подходит для обработки на любых оборотах, так как отсутствует трение и излишнее давление на заготовку.
• Позволяет избежать перегрева и деформации заготовки в месте поджатия задней бабкой.
• Точный шариковый подшипник обеспечивает стабильное вращение центра и заготовки.
Набор переходных оправок
• Переходные оправки для осевых блоков инструмента с внутренним отверстием 40 мм.• Включает 8 переходных оправок для осевого и расточного инструмента с цилиндрическим хвостовиком: 8, 10, 12, 14, 16, 20, 25 и 32 мм.
• Удобный зажим инструмента различных диаметров.
Замок дверей рабочей зоны
• Работает по принципу концевого выключателя.• Автоматическая блокировка дверей во время обработки.
• Снижает риски травм среди персонала.
• Соответствует нормам техники безопасности предприятий.
Комплект технической документации
• Оригинальные руководства по эксплуатации станка.• Паспорт точности и упаковочный лист.
• Оригинальные руководства по работе с системой ЧПУ.
• Руководство по эксплуатации станка на русском языке.
• USB флеш-карта с электронными руководствами к системе ЧПУ на русском языке.
| Максимальный диаметр вращения, мм | 580 |
| Диаметр обработки над суппортом, мм | 300 |
| Максимальная длина обработки, мм | 570 |
| Угол наклона станины, ° | 30 |
| Шпиндель | |
| Максимальное число оборотов шпинделя, об/мин | 50-3000 |
| Максимальный крутящий момент (продолжительно/30 мин), Нм | 70 / 109 |
| Диаметр проходного отверстия шпинделя, мм | 62 |
| Максимальный диаметр обрабатываемого прутка, мм | 50 |
| Фланец | А2-6 (DIN 55026, ISO 702/I) |
| Диаметр патрона, мм | 200 |
| Перемещение и подача | |
| Перемещение по оси X, мм | 190 |
| Перемещение по оси Z, мм | 600 |
| Скорость рабочей подачи по осям Х / Z, мм/мин | 10000/10000 |
| Скорость быстрого хода по осям Х / Z, мм/мин | 30000/30000 |
| Точность | |
| Повторяемость, мм | ± 0,003 |
| Позиционирование, мм | ± 0,006 |
| Приводный сменщик инструмента | |
| Количество инструмента, шт | 12 |
| Максимальная высота державки резца, мм | 25 |
| Максимальный диаметр осевого инструмента, мм | 32 |
| Время смены инструмента (соседний / противоположный), с | 0,6 / 1,4 |
| Задняя бабка | |
| Конус пиноли задней бабки | МК 4 |
| Диаметр пиноли задней бабки, мм | 74 |
| Ход задней бабки, мм | 520 |
| Электрические характеристики | |
| Система ЧПУ | GSK 988TA |
| Общая потребляемая мощность, кВт | 25 |
| Энергопотребление, В/Гц, кВт | 380/50 |
| Мощность двигателя шпинделя (продолжительно / 30 мин), кВт | 11 / 15 |
| Габариты | |
| Габаритные размеры без учета конвейера для стружки (ДхШхВ), мм | 2770х1820х1920 |
| Масса станка, кг | 4000 |
