Детальное описание

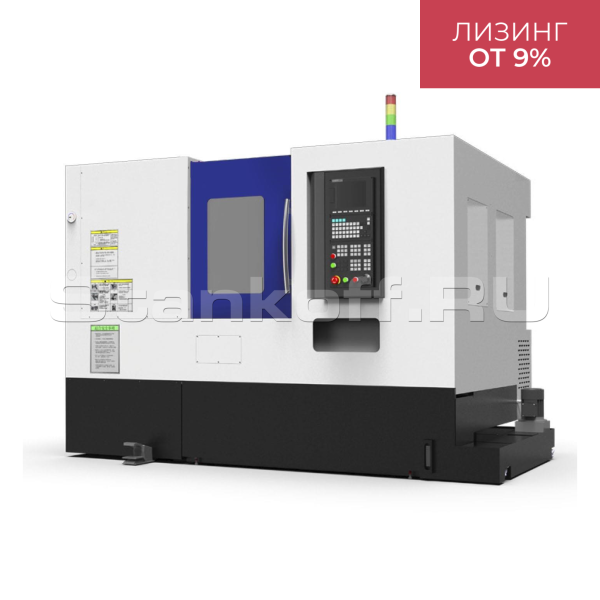

Токарный обрабатывающий центр GT55LM/GSK — высокоскоростной токарно-фрезерный обрабатывающий центр с наклонной станиной
и приводным сменщиком инструмента. Предназначен для высокоточной обработки мелких сложных деталей из стали, чугуна и цветных сплавов. Выполняет широкий спектр операций: точение, фрезерование, сверление, нарезание резьбы и канавок.
Идеален для применения в электронной, медицинской, аэрокосмической и оборонной промышленности.

Конструктивные особенности

Станина

Цельнолитая наклонная станина (30°), обладающая высокой жесткостью и устойчивостью к вибрациям. Суппорт и станина изготовлены из термообработанного чугуна. Перемещения по осям X и Z выполняются по линейным направляющим качения.

Приводной сменщик инструмента

Станок оснащён 12-позиционным револьверным инструментальным сменщиком SWIFT (Тайвань) с гидрозажимом и приводом от сервомотора. Крепление блоков по стандарту BMT обеспечивает точную фиксацию.

Шпиндель

Главный шпиндель с фланцем A2-6 приводится в движение сервомотором мощностью 11/15 кВт и установлен в жесткой передней бабке на прецизионных подшипниках, что обеспечивает высокую точность и крутящий момент.

ШВП

Применены высокоточные шарико-винтовые передачи PMI (Тайвань) с преднатягом и безлюфтовым соединением с серводвигателями. Конструкция гарантирует стабильность и высокое качество обработки.

Линейные направляющие качения

На всех осях установлены высокоточные направляющие PMI (Тайвань) с низким трением и высокой грузоподъемностью, что обеспечивает точное позиционирование при любых скоростях.

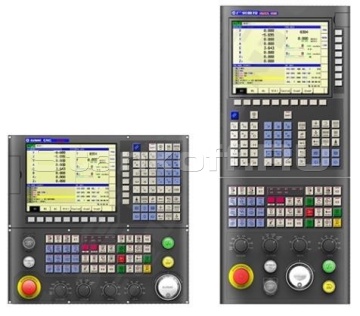

Система ЧПУ GSK 988TA (Китай)

Оснащена современным цифровым управлением с мощным процессором, высокой точностью и скоростью обработки. Включены функции: нанометровая интерполяция, режимы "плавающей" скорости, слома стружки, контроль поломки инструмента. Интерфейс на русском языке, аналогичен Fanuc, с 8,4" LCD-дисплеем, USB и Ethernet-портами.

Стандартная комплектация

Переносной пульт управления с маховичком

• Дает возможность ручного управления станком, без использования кнопочного пульта системы ЧПУ.
• Меньше вероятность столкновений при наладке.
• Оснащен кнопкой аварийного останова.

Сервоприводы шпинделя и осей GSK (Китай)

• Высокомоментные и мощные сервоприводы GSK характеризуются отличным соотношением производительности и точности, качественной сборкой и высокой надежностью.
• Максимально эффективная обратная связь с системой ЧПУ.
• Сервопривод шпинделя мощностью 11/15 кВт отличается стабильной работой, надежностью и высоким крутящим моментом.

Подшипники шпинделя и осей (Япония)

• Шпиндель устанавливается на комплект из прецизионных подшипников NACHI, что обеспечивает равномерное вращение с максимальной точностью во всем диапазоне оборотов.
• Шариковые винты устанавливаются на двойные опоры с прецизионными подшипниками NACHI, которые обеспечивают плавный ход, высокую точность перемещений, жесткость и
грузоподъемность осей станка.

Гидравлический 3-кулачковый патрон с отверстием

• Высококачественный патрон Ø200 мм.
• Быстрый и точный зажим заготовки.
• Управление от педали, кнопками на панели системы ЧПУ или с помощью М-команд.
• Проходное отверстие для работы с длинными заготовками.
• Изготовлен из высококачественной легированной стали.
• Регулируемое усилие зажатия.

Программируемая задняя бабка

• Задняя бабка с встроенным серводвигателем GSK (Китай).
• Перемещается по собственным линейным направляющим качения независимо от суппорта.
• Управляется системой ЧПУ.
• Возможность запрограммировать подвод задней бабки к заготовке и отвод от нее, за счет чего сокращается время обработки.

Гидравлическая система

• Мощный и надежный гидравлический насос высокого давления.
• Управление каждым гидравлическим устройством системы осуществляется отдельными электромагнитными клапанами.
• Регулируемое общее давление в системе и на каждом гидравлическом устройстве с отдельными манометрами узлов.

Система подачи СОЖ

• Применяется для подачи смазочно-охлаждающей жидкости непосредственно в зону резания.
• Подача СОЖ как по трубкам на диске револьвера, так и через инструмент.
• Высокоэффективный насос подачи СОЖ высокого давления.
• Позволяет максимально эффективно использовать потенциал современного режущего инструмента.
• Большеразмерный бак высокой емкости.

Автоматическая система смазки

• На станок устанавливается импульсная система смазки с электронным управлением.
• Управляется системой ЧПУ.
• Возможность настраивать интервал и длительность работы.
• Трубки подачи смазки подведены ко всем направляющим и опорам ШВП для равномерного смазывания движущихся частей станка во время работы.

Электрические компоненты

• В качестве сервоусилителя и модуля ввода/вывода приводов осей и шпинделя используются компоненты GSK (Китай).
• На станке используются качественные и надежные электрические реле, переключатели, пускатели производства DELIXI (Китай) и других компаний.
• Проводка станка и его силовая цепь защищены от перегрузки по току и короткого замыкания.
• Полностью закрытый пылезащищенный электрошкаф.

Ленточный транспортер для удаления стружки

• Высокопроизводительный ленточный конвейер для больших объемов стружки
• Комплектуется специальной тележкой
• Особенно эффективен для сбора плотной сыпучей стружки таких материалов, таких как алюминий, бронза, чугун и др.
• Управляется системой ЧПУ с помощью кнопок или М-команд

Трехцветная сигнальная лампа

• Цветовая индикация текущего состояния станка.
• Удаленно сообщает оператору о состоянии режима работы.
• Современный дизайн.

Сепаратор СОЖ

• Очищает СОЖ от масла и стружки.
• Уменьшает вероятность попадания загрязнений в систему подачи СОЖ.
• Позволяет продлить срок службы смазочно-охлаждающей жидкости.

Педаль зажима / разжима токарного патрона

• Удобное и быстрое управление патроном ножной педалью
• Позволяет зажимать и разжимать заготовки, когда панель управления ЧПУ недоступна или доступ к ней затруднен
• Простая надежная конструкция, устойчивая к износу

Современное светодиодное освещение

• Пылевлагозащищенный специальный станочный светильник.
• Находится над патроном.
• Полное освещение рабочей зоны станка .

Осевые и радиальные приводные держатели инструмента

• В комплект входят осевой и радиальный держатели инструмента.
• Удобная обработка как на торце заготовки, так и на основной поверхности.
• Надежное и жесткое крепление блоков типа BMT.

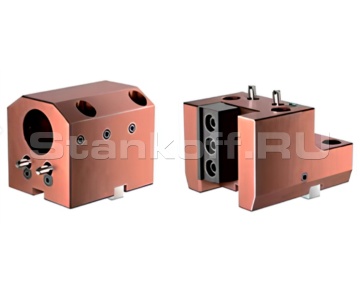

Осевые и радиальные держатели инструмента

• Держатели для обычного токарного инструмента.
• Осевой держатель позволяет использовать расточные головки, борштанги и сверла.
• Радиальный держатель позволяет использовать токарные резцы для подточки торцов или нарезания канавок.

Полная кабинетная защита

• Большеразмерная раздвижная дверь с бронированным стеклом, перемещающаяся по линейным направляющим
• Максимальная защита персонала
• Защита от попадания внутрь станка пыли, влаги и посторонних предметов

Замок дверей рабочей зоны

• Работает по принципу концевого выключателя.
• Автоматическая блокировка дверей во время обработки.
• Снижает риски травм среди персонала.
• Соответствует нормам техники безопасности предприятий.

Комплект технической документации

• Оригинальные руководства по эксплуатации станка.
• Паспорт точности и упаковочный лист.
• Оригинальные руководства по работе с системой ЧПУ.
• Руководство по эксплуатации станка на русском языке.
• USB флеш-карта с электронными руководствами к системе ЧПУ на русском языке.

Основные характеристики

Максимальный диаметр вращения, мм	550
Диаметр обработки над суппортом, мм	380
Максимальная длина обработки, мм	485
Угол наклона станины, °	30
Шпиндель
Максимальное число оборотов шпинделя, об/мин	4000
Максимальный крутящий момент, Нм	63 / 96
Диаметр проходного отверстия шпинделя, мм	62
Максимальный диаметр обрабатываемого прутка, мм	51
Фланец	А2-6 (DIN 55026, ISO 702/I)
Диаметр патрона, мм	200
Перемещение и подача
Перемещение по оси X, мм	190+10
Перемещение по оси Z, мм	570
Скорость рабочей подачи по осям Х / Z, м/мин	15
Скорость быстрого хода по осям Х / Z, м/мин	30
Точность
Повторяемость, мм	± 0,003
Позиционирование, мм	± 0,005
Приводный сменщик инструмента
Количество инструмента, шт	12
Тип сменщика инструмента	BMT55
Максимальная высота державки резца, мм	25
Максимальный диаметр расточного инструмента, мм	Ø40
Мощность двигателя приводного инструмента, кВт	2,7
Максимальное число оборотов приводного инструмента, об/мин	4000
Задняя бабка
Тип задней бабки	программируемая с сервоприводом
Конус пиноли задней бабки	МК 4
Электрические характеристики
Система ЧПУ	GSK 988TA
Общая потребляемая мощность, кВт	29
Энергопотребление, В/Гц, кВт	380/50
Мощность двигателя шпинделя (продолжительно / 30 мин), кВт	11 / 15
Габариты
Габаритные размеры (ДхШхВ), мм	3000х1800х1950
Масса станка, кг	4300
