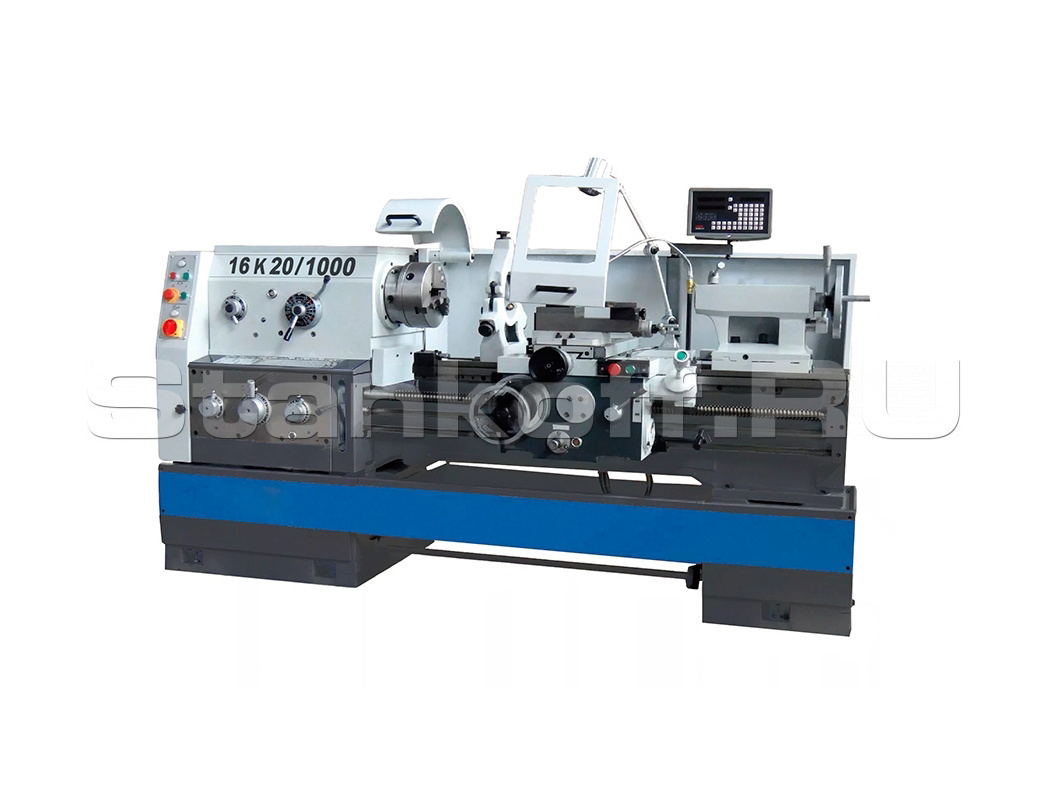

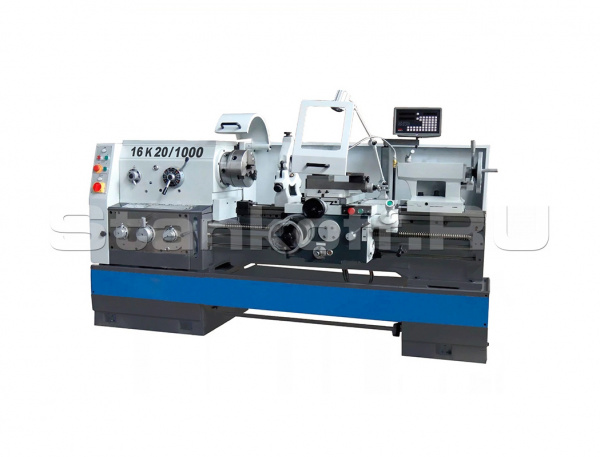

Универсальный токарно-винторезный станок GLY-16К20/2000


Универсальный токарно-винторезный станок GLY-16К20/2000
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Универсальный токарно-винторезный станок GLY-16К20/2000 применяется в различных отраслях промышленности на всевозможных операциях для обработки разных материалов: обтачивания и растачивания цилиндрических и конических поверхностей, нарезания наружных и внутренних метрических, дюймовых, модульных, питчевых резьб, сверления, зенкерования, развертывания. Мощная конструкция литой станины и её закаленные, упроченные и отшлифованные направляющие обеспечивают стабильную работу. Станок имеет повышенную жесткость шпиндельного узла и жесткость конструкции. Это позволяет вести обработку используя полную мощность привода. Станок прост в эксплуатации и сохраняет точность позиционирования.

Отличительные особенности

  • Высокоточные закалённые, отшлифованные и упрочненные направляющие станины;
  • Закаленный шпиндель из высокопрочной легированной стали;
  • Закалённые и шлифованные зубчатые колеса и шестерни;
  • Регулируемая муфта перегрузки ходового винта;
  • Установка шага всех нарезаемых метрической и дюймовой резьбы без смены шестерен гитары, рукояткой на панели управления;
  • Минимальная скорость вращения шпинделя - 9 Об/мин;
  • Поперечное смещение задней бабки на ±15 мм для точения длинных конусов;
  • Подача СОЖ в зону резания, галогеновый светильник;
  • Тормоз шпинделя;
  • Цельнолитая тумба под станок.

Стандартная комплектация

  • 3-х кулачковый патрон Ø320 мм;
  • 4-х кулачковый патрон Ø400 мм;
  • Планшайба;
  • Подвижный люнет;
  • Неподвижный люнет;
  • Упорный задний центр МТ5;
  • Центральный переходной конус МТ№ 6/5;
  • Система подачи СОЖ в зону резания;
  • Регулируемый позиционный упор по оси Z;
  • Галогеновый станочный светильник;
  • 4-х позиционный резцедержатель;
  • Защитное ограждение патрона;
  • Защитное ограждение от разбрызгивания жидкости;
  • Ножной тормоз шпинделя;
  • Шприц для смазки;
  • Приводные ремни;
  • Руководство по эксплуатации.

Дополнительные опции

  • Устройство цифровой индикации на 2 оси SINO DRO
РМЦ, мм 2000
Высота центров, мм 550
Макс. диаметр обработки над станиной, мм 400
Диаметр обработки над суппортом, мм 200
Диаметр обработки над выемкой станины, мм 630
Длина выемки в станине, мм 230
Макс. диаметр обрабатываемой детали, мм 330
Макс. длина обрабатываемой детали, мм 2000
Диаметр сквозного отверстия в шпинделе, мм 52
Конус шпинделя КМ6
Продольная подача, мм/об 0,082 - 2,711
Количество продольных подач 65
Диапазон поперечной подачи, мм/об 0,027-1,07
Количество поперечных подач 65
Пределы шага нарезаемых метрических резьб, мм/об 0,5-224
Количество шагов метрических резьб 48
Пределы шага нарезаемых дюймовых резьб, ниток на дюйм 72 - 1
Количество шагов дюймовых резьб 8
Пределы шага нарезаемых модульных резьб 0,5-112
Количество шагов (модульные резьбы) 42
Диапазон питчевой резьбы, DP 56-1/4
Количество питчевых резьб 45
Ход верхней каретки суппорта, мм 145
Ход поперечной каретки суппорта, мм 320
Перемещение пиноли задней бабки, мм 150
Диаметр пиноли задней бабки, мм 75
Мин. частота вращения шпинделя, об/мин 9
Макс. частота вращения шпинделя, об/мин 1600
Макс. высота, ширина резца, мм 25х25
Внутренний конус пиноли задней бабки КМ5
Количество ступеней 24
Шаг, H·м Нм
Скорость подачи по оси X, мм/мин 4500
Скорость подачи по оси Z, мм/мин 1900
Мощность, кВт 7,5
Напряжение, В 380
Габариты (ДхШхВ), мм 3632х975х1270
Вес, кг 2450
