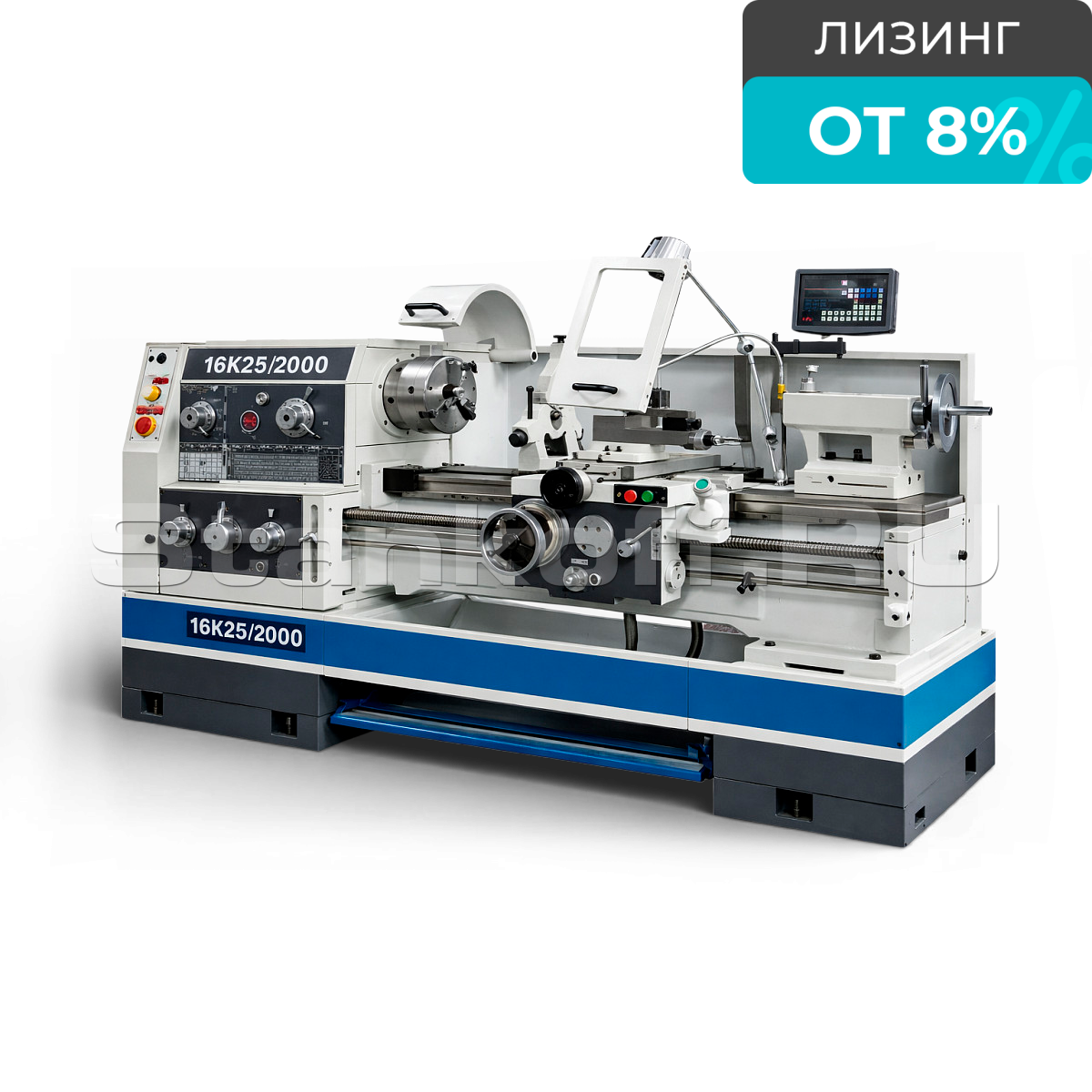

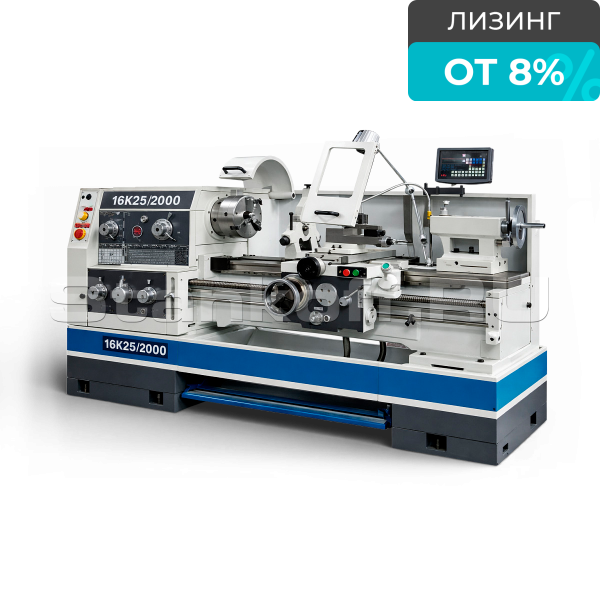

Токарно-винторезный станок GLY-16К25/2000
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Токарно-винторезный станок 16К25-2000 – универсальный станок с РМЦ 2000 мм для точения и расточки, нарезания метрической/дюймовой/модульной/питчевой резьбы, сверления и развертывания. Жесткая литая станина с закалёнными шлифованными направляющими обеспечивает стабильность и точность.
Отличительные особенности
- Высокоточные закалённые, отшлифованные и упрочненные направляющие станины;
- Закаленный шпиндель из высокопрочной легированной стали;
- Закалённые и шлифованные зубчатые колеса и шестерни;
- Регулируемая муфта перегрузки ходового винта;
- Установка шага всех нарезаемых метрической и дюймовой резьбы без смены шестерен гитары, рукояткой на панели управления;
- Минимальная скорость вращения шпинделя - 9 Об/мин;
- Поперечное смещение задней бабки на ±15 мм для точения длинных конусов;
- Подача СОЖ в зону резания, галогеновый светильник;
- Тормоз шпинделя;
- Цельнолитая тумба под станок.
Стандартная комплектация
- 3-х кулачковый патрон Ø320 мм
- 4-х кулачковый патрон Ø400 мм
- Планшайба;
- Подвижный люнет
- Неподвижный люнет
- Упорный задний центр МТ5
- Центральный переходной конус МТ№ 6/5
- Система подачи СОЖ в зону резания
- Регулируемый позиционный упор по оси Z
- Галогеновый станочный светильник
- 4-х позиционный резцедержатель
- Защитное ограждение патрона
- Защитное ограждение от разбрызгивания жидкости
- Ножной тормоз шпинделя
- Шприц для смазки
- Приводные ремни
- Руководство по эксплуатации
- Устройство цифровой индикации на 2 оси SINO DRO (опция)
| РМЦ, мм | 2000 |
| Макс. диаметр обработки над станиной, мм | 500 |
| Макс. диаметр обработки над суппортом, мм | 300 |
| Макс. диаметр обработки над выемкой в станине, мм | 710 |
| Эффективная длина выемки, мм | 230 |
| Макс. длина обрабатываемой заготовки, мм | 2000 |
| Шпиндель со сквозным осевым отверстием, мм | 82 |
| Конус отверстия в шпинделе | КМ6 |
| Передний конец шпинделя | 1:20 ф90 |
| Скорость вращения шпинделя (24 ступени), об/мин | 9-1600 |
| Количество и диапазон продольных подач | |
| Стандартные, мм/об | 0,063-2,52/65 |
| Уменьшенные, мм/об | 0,028-0,056/13 |
| Увеличенные, мм/об | 2,86-6,43/15 |
| Количество и диапазон поперечных подач | |
| Стандартные, мм/об | 0,027-1,07/65 |
| Уменьшенные, мм/об | 0,012-0,026/13 |
| Увеличенные, мм/об | 1,21-2,73/15 |
| Количество и диапазон нарезания резьбы | |
| Метрическая резьба | 0,5-224/48 |
| Дюймовая резьба | 72-1/8 tpi/46 |
| Модульная резьба | 0,5-112/42 |
| Питчевая резьба | 56-1/4 DP/45 |
| Продольное ускоренное перемещение, м/мин | 4,5 |
| Поперечное ускоренное перемещение, м/мин | 1,9 |
| Сечение резца, мм | 25х25 |
| Макс. ход резцовой салазки, мм | 145 |
| Макс. ход поперечной каретки, мм | 360 |
| Диаметр пиноли задней бабки, мм | 75 |
| Конус пиноли задней бабки | КМ5 |
| Макс. ход пиноли задней бабки, мм | 150 |
| Поперечное перемещение задней бабки, мм | ±15 |
| Тип насоса для охлаждающей жидкости, мощность и поток, л/мин | 50 |
| Мощность главного двигателя, кВт | 7,5/9 |
| Габариты станка (ДхШхВ), мм | 3700х1150х1800 |
| Масса нетто станка, кг | 3400 |
