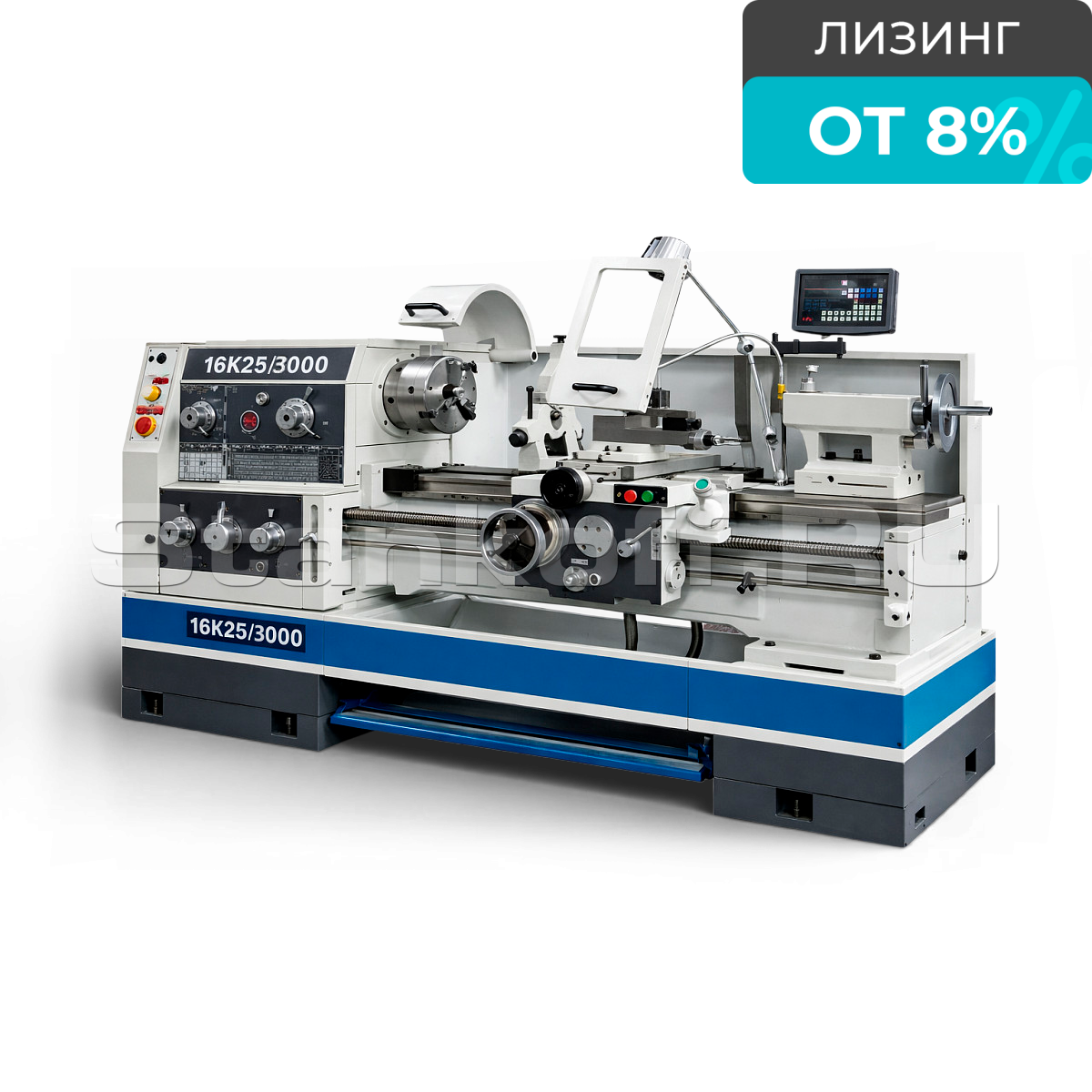

Токарно-винторезный станок GLY-16К25/3000


Токарно-винторезный станок GLY-16К25/3000
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Токарно-винторезный станок GLY-16К25/3000 применяется в различных отраслях промышленности на всевозможных операциях для обработки разных материалов: обтачивания и растачивания цилиндрических и конических поверхностей, нарезания наружных и внутренних метрических, дюймовых, модульных, питчевых резьб, сверления, зенкерования, развертывания. Мощная конструкция литой станины и её закаленные, упроченные и отшлифованные направляющие обеспечивают стабильную работу. Станок имеет повышенную жесткость шпиндельного узла и жесткость конструкции. Это позволяет вести обработку используя полную мощность привода. Станок прост в эксплуатации и сохраняют точность позиционирования.

Отличительные особенности

  • Высокоточные закалённые, отшлифованные и упрочненные направляющие станины;
  • Закаленный шпиндель из высокопрочной легированной стали;
  • Закалённые и шлифованные зубчатые колеса и шестерни;
  • Регулируемая муфта перегрузки ходового винта;
  • Установка шага всех нарезаемых метрической и дюймовой резьбы без смены шестерен гитары, рукояткой на панели управления;
  • Минимальная скорость вращения шпинделя - 9 Об/мин;
  • Поперечное смещение задней бабки на ±15 мм для точения длинных конусов;
  • Подача СОЖ в зону резания, галогеновый светильник;
  • Тормоз шпинделя;
  • Цельнолитая тумба под станок

Стандартная комплектация

  • 3-х кулачковый патрон Ø320 мм;
  • 4-х кулачковый патрон Ø400 мм;
  • Планшайба;
  • Подвижный люнет;
  • Неподвижный люнет;
  • Упорный задний центр МТ5;
  • Центральный переходной конус МТ№ 6/5;
  • Система подачи СОЖ в зону резания;
  • Регулируемый позиционный упор по оси Z;
  • Галогеновый станочный светильник;
  • 4-х позиционный резцедержатель;
  • Защитное ограждение патрона;
  • Защитное ограждение от разбрызгивания жидкости;
  • Ножной тормоз шпинделя;
  • Шприц для смазки;
  • Приводные ремни;
  • Руководство по эксплуатации.

Дополнительные опции

  • Устройство цифровой индикации на 2 оси SINO DRO
РМЦ, мм 3000
Макс. диаметр обработки над станиной, мм Ø500
Макс. диаметр обработки над суппортом, мм Ø300
Макс. диаметр обработки над выемкой в станине, мм Ø710
Эффективная длина выемки, мм 230
Макс. длина обрабатываемой заготовки, мм 3000
Шпиндель со сквозным осевым отверстием, мм Ø82
Конус отверстия в шпинделе КМ6
Передний конец шпинделя 1:20 ф90
Скорость вращения шпинделя 24 ступени, 9-1600
Количество и диапазон продольных подач
Стандартные, мм/об 0,063-2,52/65
Уменьшенные, мм/об 0,028-0,056/13
Увеличенные, мм/об 2,86-6,43/15
Количество и диапазон поперечных подач
Стандартные, мм/об 0,027-1,07/65
Уменьшенные, мм/об 0,012-0,026/13
Увеличенные, мм/об 1,21-2,73/15
Количество и диапазон нарезания резьбы
Метрическая резьба 0,5-224/48
Дюймовая резьба 72-1/8 tpi/46
Модульная резьба 0,5-112/42
Питчевая резьба 56-1/4 DP/45
Продольное ускоренное перемещение, м/мин 4,5
Поперечное ускоренное перемещение, м/мин 1,9
Сечение резца, мм 25х25
Макс. ход резцовой салазки, мм 145
Макс. ход поперечной каретки, мм 360
Диаметр пиноли задней бабки, мм Ø75
Конус пиноли задней бабки КМ5
Макс. ход пиноли задней бабки, мм 150
Поперечное перемещение задней бабки, мм ±15
Тип насоса для охлаждающей жидкости, мощность и поток, л/мин 50
Мощность главного двигателя, кВт 7,5/9
Габариты станка (ДхШхВ), мм 4700х1150х1800
Масса нетто станка, кг 3800
