Оптоволоконный лазер с краном для погрузки листа LF3015GA/12000 Raycus


Оптоволоконный лазер с краном для погрузки листа LF3015GA/12000 Raycus Оптоволоконный лазер с краном для погрузки листа LF3015GA/12000 Raycus Оптоволоконный лазер с краном для погрузки листа LF3015GA/12000 Raycus Оптоволоконный лазер с краном для погрузки листа LF3015GA/12000 Raycus Оптоволоконный лазер с краном для погрузки листа LF3015GA/12000 Raycus Оптоволоконный лазер с краном для погрузки листа LF3015GA/12000 Raycus Оптоволоконный лазер с краном для погрузки листа LF3015GA/12000 Raycus Оптоволоконный лазер с краном для погрузки листа LF3015GA/12000 Raycus Оптоволоконный лазер с краном для погрузки листа LF3015GA/12000 Raycus Оптоволоконный лазер с краном для погрузки листа LF3015GA/12000 Raycus Оптоволоконный лазер с краном для погрузки листа LF3015GA/12000 Raycus Оптоволоконный лазер с краном для погрузки листа LF3015GA/12000 Raycus
Контакты
Маргарита

+7 (995) 888-07-04


Реклама Рекомендуем предложения

Детальное описание

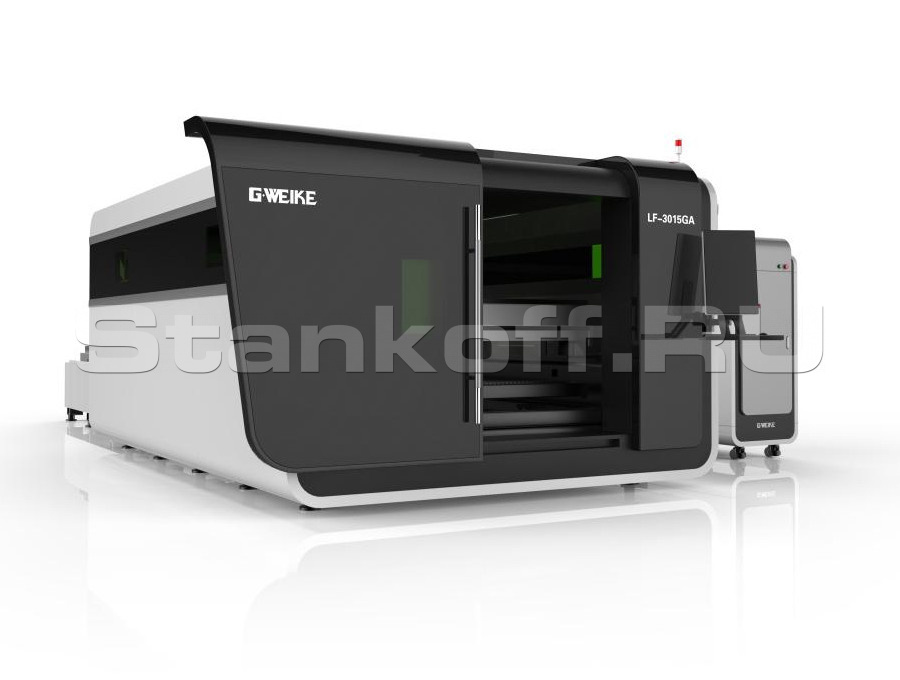

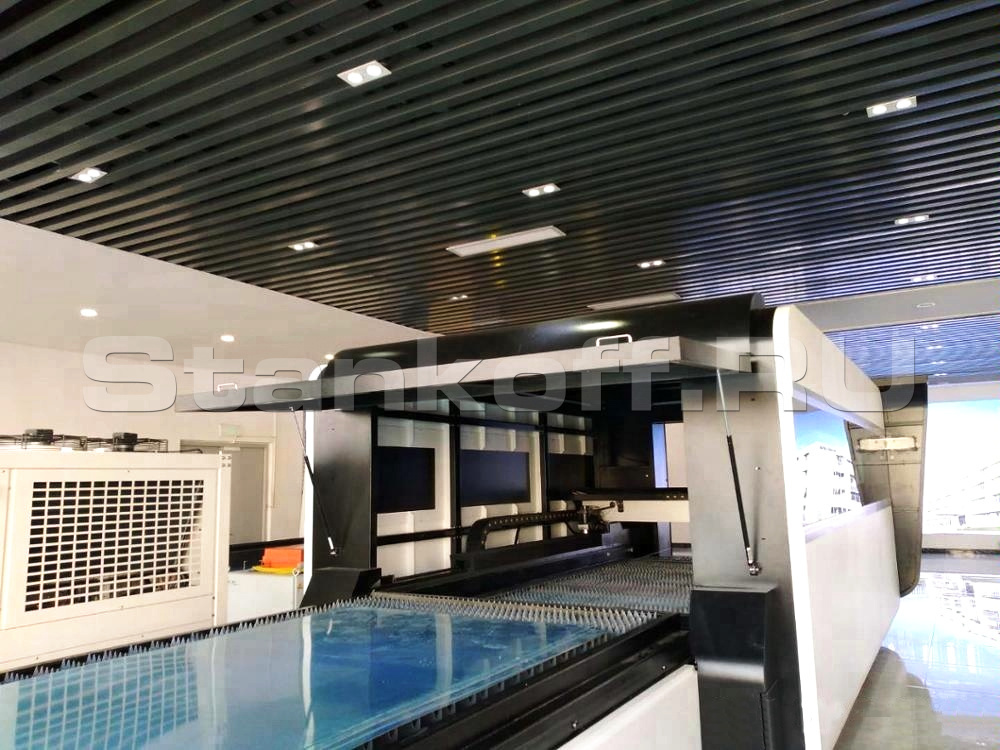

Современный станок лазерной резки листовых металлов в закрытом исполнении с оптоволоконным лазерным излучателем и электронной системой управления ЧПУ. Широко используется в различных отраслях промышленности - авиации, судостроении, автомобилестроении, приборостроении, раскрое металла, рекламе и пр.

Преимущества

  • Низкая стоимость и низкие эксплуатационные расходы:

    экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт;

  • Идеальный промышленный дизайн

    в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;

  • Простая программа

    для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;

  • Высокая производительность

    высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;

  • Легкость в использовании и безопасность:

    простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;

  • Доступность запасных частей

Особенности конструкции

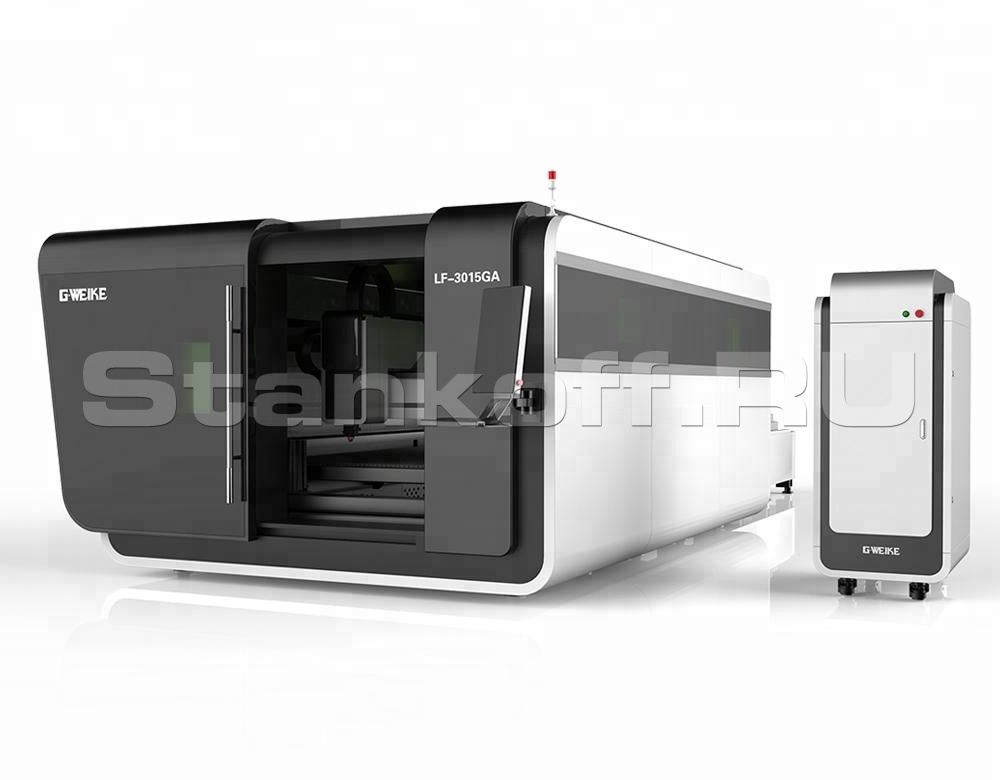

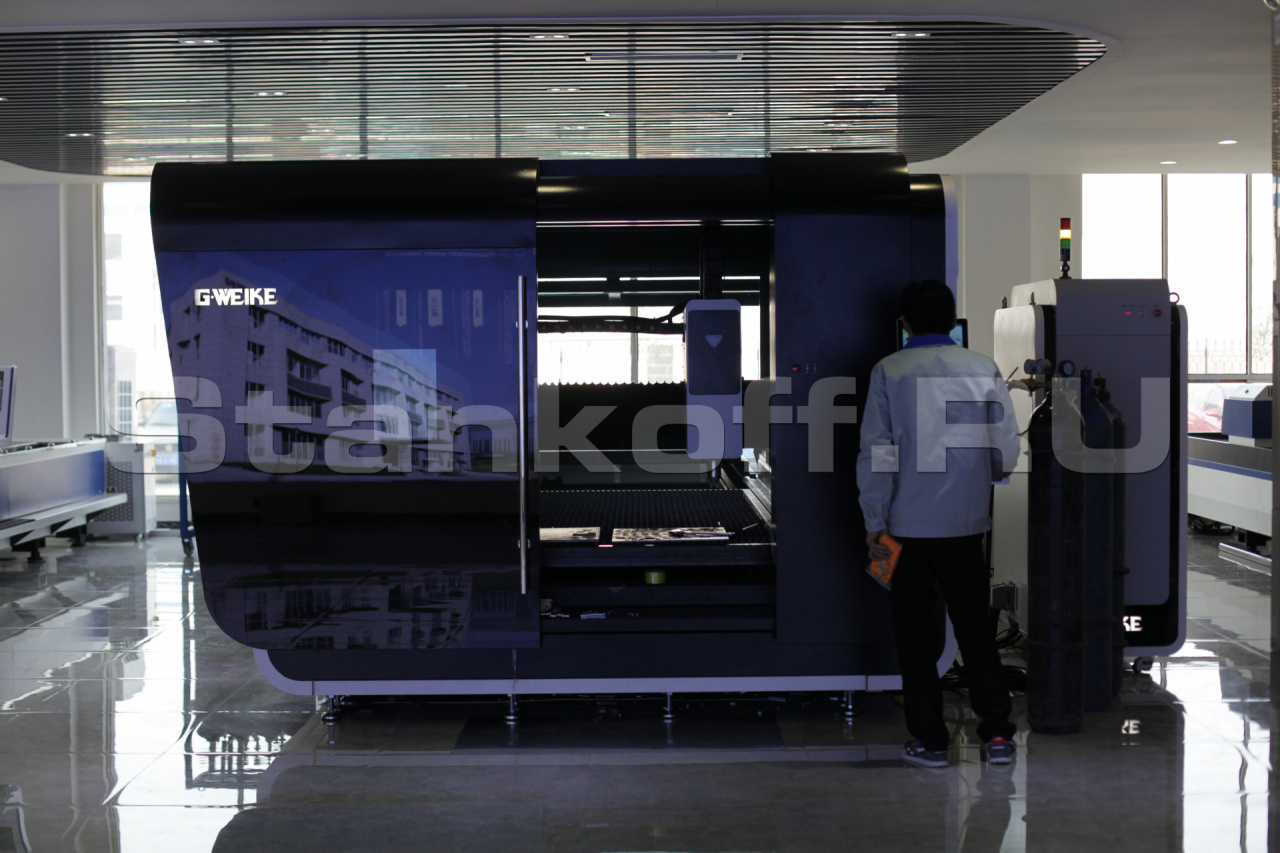

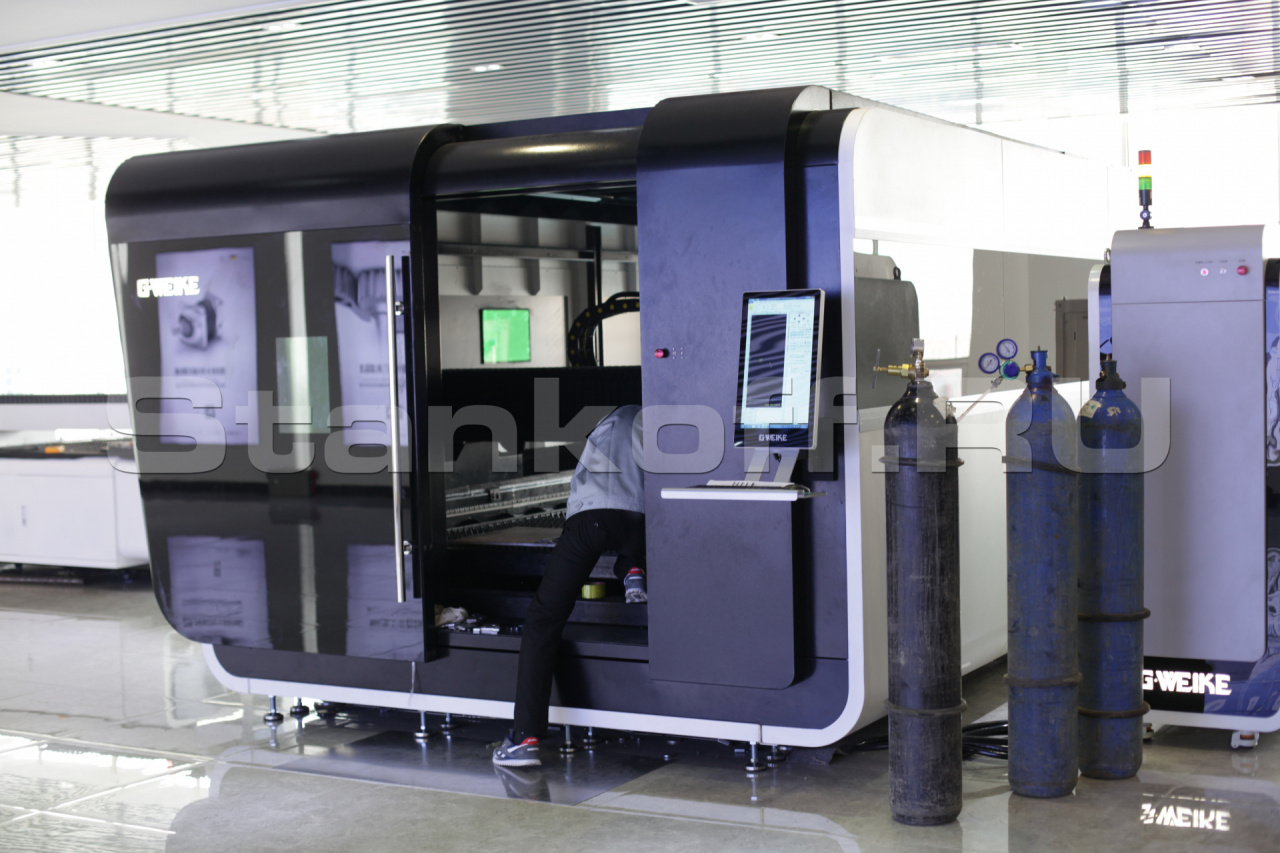

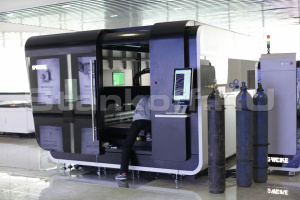

Защитная кабина

Защитная кабина

Защитная кабина обеспечивает безопасность работы и исключает загрязнение.
Смотровое окно выполнено из специального защитного стекла по европейским стандартам CE.
Дым, образующийся в результате резки, проходит через систему фильтров внутри кабины, тем самым обеспечивается экологически чистая резка без загрязнения внешней среды.
Вес станка с кабиной достигает 7500 кг.

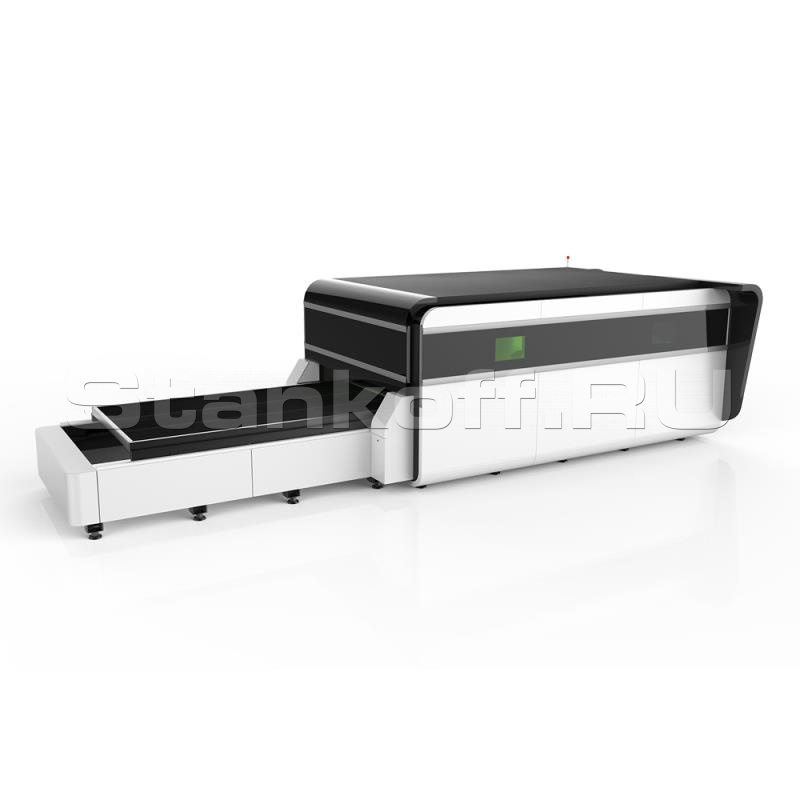

Сменный стол

Сменный стол

Время смены двух столов — 15 сек
При смене вышестоящий стол заменяется на нижестоящий.
Работа двигателя сменных столов контролируется частотным преобразователем.

Тяжелая листовая станина

Тяжелая листовая станина

Станина сварена из высококачественной листовой стали и подвержена высокотемпературному отжигу. Все сварные швы выполняются исключительно в защитной атмосфере. Данная процедура обеспечивает долгий срок службы станка без механических деформаций.

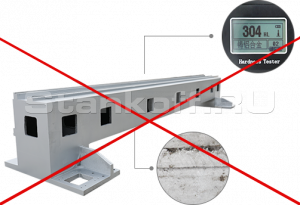

Листовая станина обладает значительными преимуществами по сравнению с станиной из труб, такими как больший вес, прочность и надежность, отсутствие вибраций при работе и, как следствие, обеспечивает стабильный, качественный и точный рез.

Система автопогрузки листа

Система автопогрузки листа

Предназначена для автоматической погрузки листов на паллету. Время погрузки 45 сек.

Автоматизированная зональная система дымоудаления

Автоматизированная зональная система дымоудаления

Зональная система дымоудаления обеспечивается секционной конструкцией раскройного стола и встроенными вентиляционными каналами. В каждой секции расположены вытяжные отверстия с пневматическими клапанами, воронки для сбора шлака и выдвижные поддоны для удаления отходов. Пневмоклапаны автоматически открываются только в той секции стола, где в данный момент находится режущая голова, остальные клапаны в это время остаются закрытыми. Отходы, образовавшиеся в процессе резки, проваливаются между ламелями стола в воронки и оседают в выдвижных поддонах для сбора шлака.
Такое решение позволяет уменьшить требования к производительности вентиляционной системы и обеспечивает максимальную эффективность очистки воздуха.

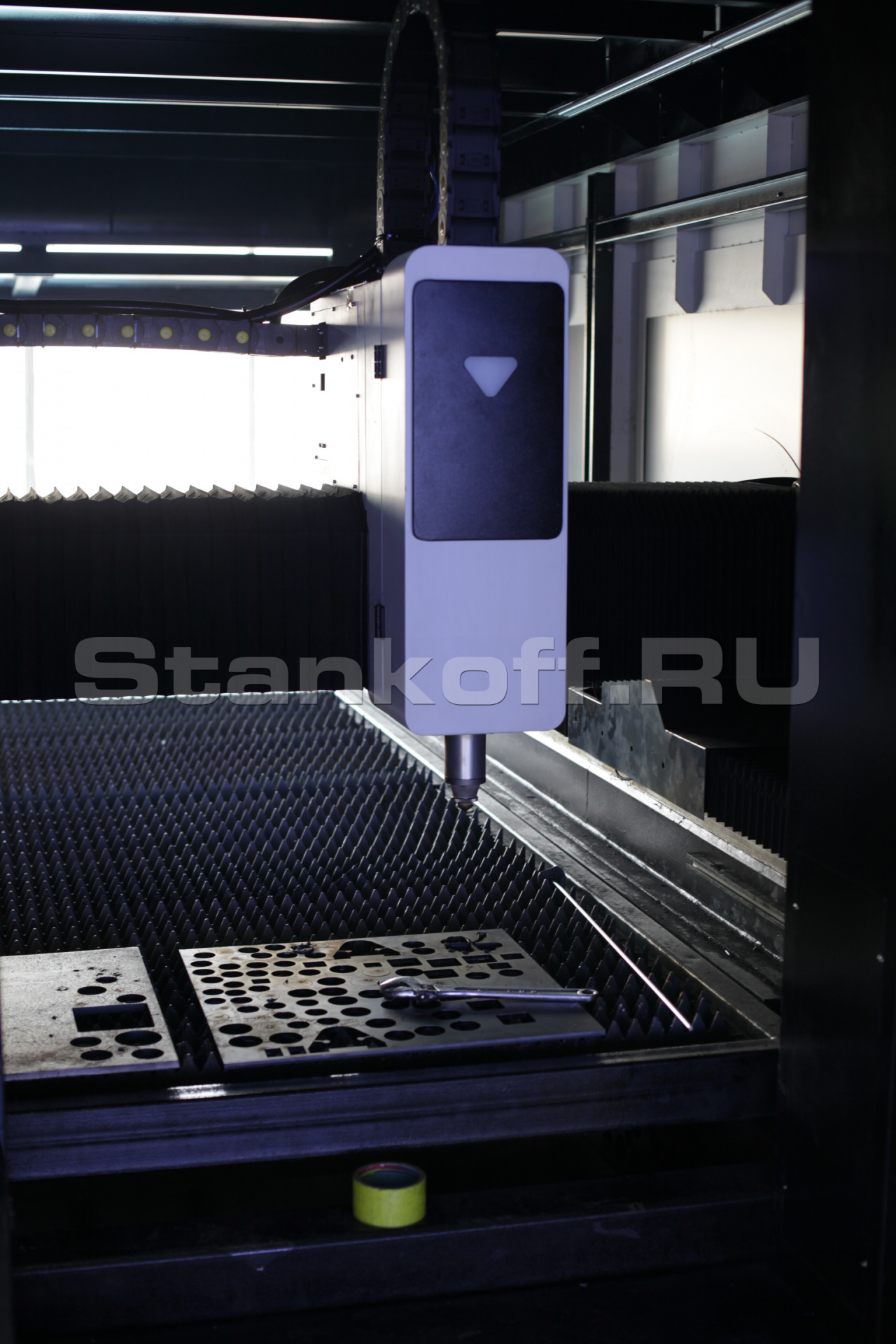

Режущая головка BLT641

Режущая головка BLT641

Режущая голова от компании-разработчика контроллера FSCut и программного обеспечения CypCut, известной во всем Мире - Shanghai Friendess Electronics Technology Co., Ltd. (Китай). Серия BLT высокой мощности предназначена для резки листового металла и использует технологию EtherCAT. Режущая головка BLT641 отличается преимуществами простой установки и регулировки, а также высокой производительностью, она является самой интеллектуальной режущей головкой на рынке. BLT641 подходит для лазерной резки мощностью 6 000 Вт - 12 000 Вт. Благодаря передовому дизайну и технологиям она обладает высокой производительностью при работе в промышленных условиях.

Лазерный источник Raycus

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Сервоприводы Yaskawa

Сервоприводы Yaskawa

Высокая амортизация, хорошая ригидность, могут выдерживать высокие скорости и ускорение. Сервоприводы Yaskawa имеют преимущества перед остальными приводами переменного и постоянного тока является возможность динамичного управления скоростью вала и его положением. Сервоприводы Yaskawa способны поддерживать номинальный момент в довольно широком диапазоне скоростей.

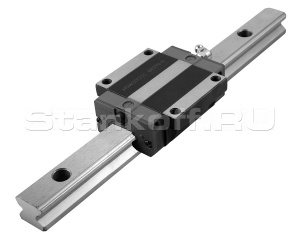

Высокоточные направляющие Hiwin

Высокоточные направляющие Hiwin

Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань) толщиной X - 25 мм, Y - 35 мм. Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие Hiwin имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Редуктор Motoreducer

Редуктор Motoreducer

Всемирно известный производитель редукторов высокой точности. Редукторы характеризуются высокой производительностью, минимальным люфтом и высокой радиальной нагрузкой. Новый картер позволяет более стабильно работать редуктору и увеличивает срок службы до 20 000 часов без обслуживания. Стандартные операционные диапазон температур -15℃ до 45℃. Стандарт защиты расклассифицированный IP 65.

Зубчатая передача шестерня-рейка YYC

Зубчатая передача шестерня-рейка YYC

YYC специализируется на производстве высокоточных зубчатых реек и шестерней. Продукцию YYC по всему миру уже много десятилетий. Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию YYC одним из лидеров по поставке зубчатых передач во всем мире. Изготовлены из стали марки 45C. Покрытие - химическое оксидирование.

Гофрозащита и кабельные цепи

Гофрозащита и кабельные цепи

Все подвижные части закрыты гофрозащитой. Все кабели уложены в гибкие кабельные цепи.

Независимый шкаф управления

Независимый шкаф управления

1. Пылезащита.
Все электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни.
2. Автоматический термостат.
Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры. Эта система предотвращает перегревание компонентов.

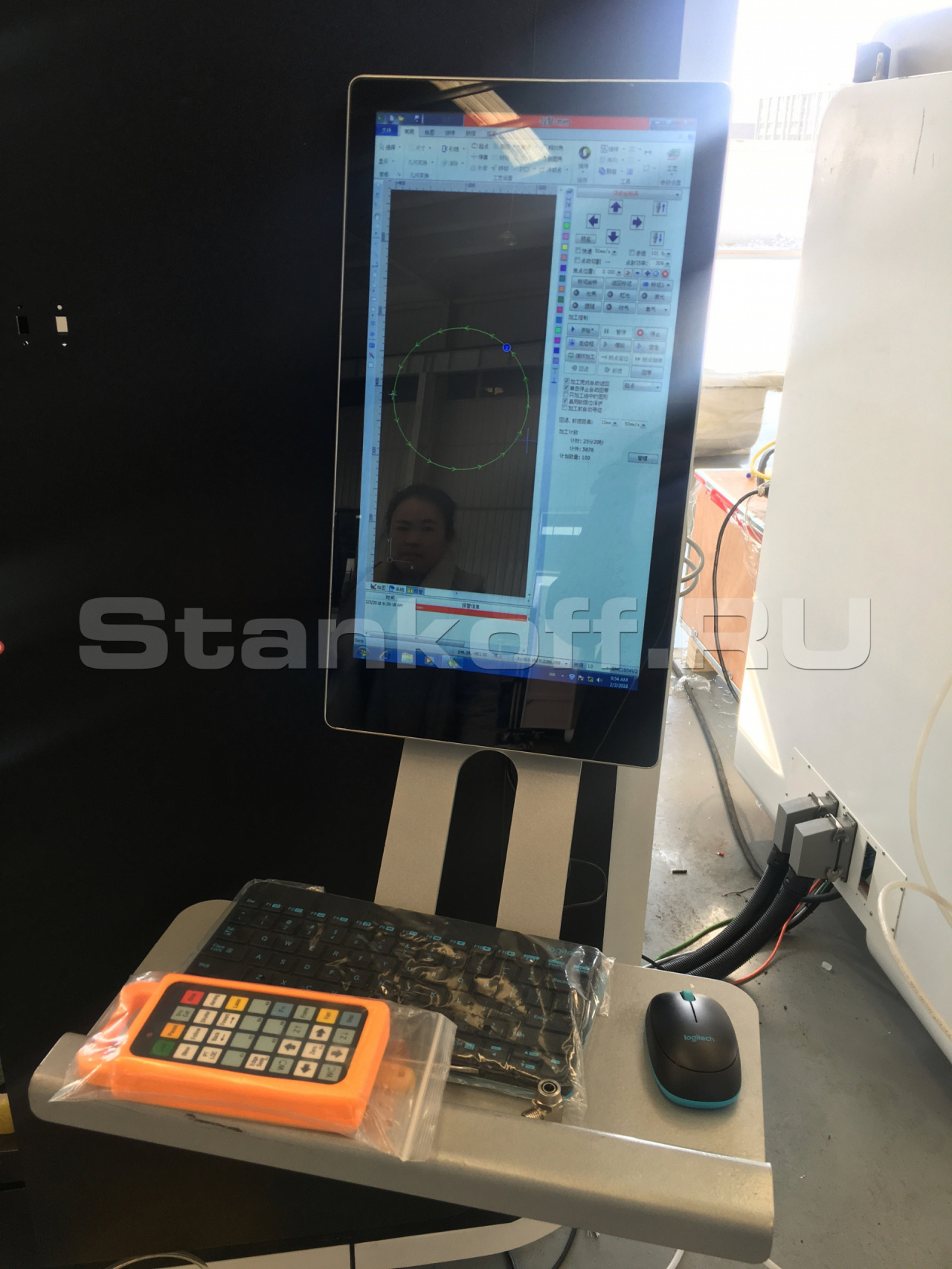

Экран в современном дизайне

Экран в современном дизайне

Вертикально-ориентированный экран из закаленного стекла, отличающийся от обычных горизонтальных экранов, быстрая реакция, высокая контрастность, широкий угол обзора, низкое энергопотребление, высокое разрешение. Низкая отражательная способность - удобство работы в любых условиях.

Дистанционный пульт управления

Дистанционный пульт управления

Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.

Автоматическая система смазки

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

Водяной чиллер TongFei

Водяной чиллер TongFei

• Система охлаждения с двойным фреоновым контуром, обеспечивает постоянное поддержание оптимально-рабочей температуры иттербиевого источника и режущей головы в заданном эксплуатационном диапазоне.
• Внешняя система водяного охлаждения оснащена деионизатором, фильтром, регулятором температуры и позволяет снизить частоту замены воды.
• Используется безопасный для окружающей среды хладагент.
• Точность регулировки температуры: ±1°С.
• Интеллектуальный контроллер температуры обеспечивает работу в 2 режимах, настройку различных параметров и оповещение о неисправности.
• Устройство оснащено рядом защит: от неисправности компрессора, от перегрузки компрессора по току, от протечки хладагента, от чрезмерного повышения/понижения температуры.
• Совместимость с источниками питания различных стандартов, сертифицировано CE/RoHS.
• Длительный срок службы, простота эксплуатации.
• Возможна установка нагревателя и очистителя воды.

Вытяжной вентилятор

Вытяжной вентилятор

Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

Потрал 3-го поколения из авиационного алюминия

Портал 3-го поколения изготовлен с применением авиационных технологий в сфере металлообработки и сформирован прессованием 4300 тонн. Благодаря таким преимуществам авиационного алюминия, как хорошая твердость, легкий вес, устойчивость к коррозии и окислительным процессам, низкая плотность, скорость обработки значительно возрастает.

Портал 1-го поколения

Портал 1-го поколения

Стальной портал 1-го поколения характеризуется низкой скоростью работы и высокой тяжестью.

Портал 2-го поколения

Портал 2-го поколения

Алюминиевый портал 2-го поколения характеризуется недостаточной прочностью из-за наличия структурных микрощелей. Склонен к быстрой деформации.

Портал 3-го поколения

Портал 3-го поколения

Портал 3-го поколения из авиационного алюминия характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации.

Безопасность

Функция определения положения листа

Эта функция позволяет автоматически определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на паллете не ровно, то кромки материала будут определены с помощью детектора и материал будет программно повёрнут в необходимые координаты.

Новое поколение модулей безопасного следования

Режущая головка сохраняет постоянное расстояние с заготовкой в процессе резания, это снижает риск столкновений. Станок перестанет резать при малейшем столкновении с препятствием. Это снижает уровень аварийности и улучшает производительность резания.

Система автоматического отслеживания зазора

Система автоматически отслеживает зазор между лазерной головой и листом металла, предотвращает пропуски при раскрое тонких металлов. Позволяет раскраивать даже «горбыль».

Интеллектуальная система сигнализации

Сигналы со всех узлов, имеющих обратную связь, поступают на интерфейс через центр управления, когда оборудование работает с ошибкой, и по коду ошибки можно определить неисправность.

Комплектация оптоволоконного станка

Режущая головка с автофокусом
Cypcut BOCI (Китай)
Зубчатая передача «шестерня-рейка»
YYC  /Apex (Тайвань)
Высокоточные линейные направляющие Hiwin / Lapping (Тайвань)
Серводвигатели Yaskawa (Япония)
Редуктор Motoreducer (Франция)
Источник излучения Raycus (Китай)
Система ЧПУ Cypcut (Китай)
Водяное охлаждение - чиллер
S&A / Tongfei / Hanli (Китай)
Электрические элементы Schneider (Германия)
Пневматические элементы AirTac (Тайвань) / SMC (Япония)
Система видеонаблюдения
Система зонального дымоудаления
Стабилизатор напряжения 150 kva
Вентилятор

Система автопогрузки

Серводвигатель Berher Lahr
Редуктор Yintong
Пневматические элементы SNS
Электрические элементы Delixi
Управляющая программа Omron
Направляющие Hiwin

Расходники

НаименованиеХарактеристикиСрок службы, часыКол-во, шт/год
Защитное стеклоДиаметр: 30 мм, толщина: 5 мм3007
Сопло1; 1,5; 2; 2,5; 3 мм10002
Керамическое кольцоСтандартное10002
Фокусирующая линзаСтандартное2000-40001
Коллиматорная линзаСтандартное2000-40001

Таблица зависимости скорости резания от выходной мощности волоконного лазера, используемых газов, вида материала и толщины заготовки.

Мощность источника 4000Вт 6000Вт 8000Вт 10000Вт 12000Вт 15000Вт 20000Вт
Материал / Газ Толщина, мм Скорость, м/мин

Углеродистая
сталь

(O2/N2)

1 30 – 35 38 – 45 40 – 45 50 – 60 50 – 80 50 – 80
2 13 – 15 21 – 25 30 – 35 35 – 40 45 – 48 45 – 48
3 8,5 – 10 12 – 14 20 – 25 25 – 30 30 – 38 30 – 38
4 3,0 – 3,5 6,8 – 8  15 – 18 18 – 20 20 – 26 26 – 29
5 2,7 – 3 5,4 – 6,4 10 – 12 13 – 15 15 – 20 20 – 23 25 – 28
6 2,4 –2,8 2,7 – 3,2 8 – 9 10 – 12 10 – 13 17 – 19 21 – 25
8 2 – 2,3 2,3 – 2,5 5 – 5,5 7 – 8 7 – 10 10 – 12 13 – 15
10 1,7 – 2 2 – 2,3 2 – 2,3 3,5 – 4,5 5 – 6,5 7 – 8 10 – 13
12 1 – 1,2 1,9 – 2,1 1,9 – 2,1 2,1 – 2,3 2 – 2,3 5 – 6 8 – 9
14 0,85 – 1 1,4 – 1,7 1,5 – 1,8 1,6 – 1,8 1,7 – 1,8 4,5 – 5,5 6 – 7
16 0,7 – 0,8 1,2 – 1,4 1,4 – 1,6 1,5 – 1,6 1,6 – 1,6 3 – 3,5 5 – 6
18 0,6 – 0,7 0,6 – 0,75 1,2 – 1,4 1,4 – 1,5 1,4 – 1,5 1,5 – 1,6 3,2 – 4
20 0,6 – 0,7 0,6 – 0,7 1,1 – 1,3 1,2 – 1,4 1,2 – 1,4 1,4 – 15 2,7 – 3,2
22 0,5 – 0,6 0,5 – 0,65 0,5 – 0,65 0,85 – 1 1 – 1,2 1,1 – 1,3 1,2 – 1,4
25 0,4 – 0,5 0,43 – 0,5 0,43 – 0,5 0,5 – 0,65 0,85 – 1 1 – 1,2 1,1 – 1,3
30
    0,2 – 0,25 0,3 – 0,35 0,68 – 0,8 0,7 – 0,85 1 – 1,2
40
    0,1 – 0,15 0,15 – 0,2 0,2 – 0,3 0,38 – 0,45 0,72 – 0,85
50
          0,2 – 0,3 0,3 – 0,4
60
          0,1 – 0,2 0,21 – 0,25
70
            0,15 – 0,2
80
            0,1 – 0,15
  4000Вт 6000Вт 8000Вт 10000Вт 12000Вт 15000Вт 20000Вт

Нержавеющая
сталь

(N2)

1 34 – 40 51 – 60 50 – 60 50 – 60 54 – 63 57 – 65 60 – 70
2 17 – 20 25 – 30 30 – 35 35 – 40 36 – 42 38 – 42 40 – 45
3 10 – 12 15 – 18 20 – 24 25 – 30 28 – 33 30 – 35 32 – 38
4 6 – 7 10 – 12 13 – 15 18 – 20 23 – 27 24 – 29 27 – 32
5 3,8 – 4,5 6,8 – 8 8,5 – 10 13 – 15 15 – 18 17 – 22 21 – 25
6 3 – 3,5 4,2 – 5 6,8 – 8 7,6 – 9 13 – 15 15 – 18 18,5 – 22
8 1,5 – 1,8 3,2 – 3,8 4,2 – 5 5,1 – 6 8,5 – 10 10 – 12 14,5 – 17
10 1 – 1,2 1,7 – 2 3 – 3,5 3,7 – 4 6,3 – 7,5 7,6 – 9 12 – 14
12 0,7 – 0,8 1 – 1,2 2,1 – 2,5 2,6 – 3 4,6 – 5,5 6 – 7 9,3 – 11
14   0,85 – 1 1,7 – 2 2,2 – 2,4 3 – 3,5 3,5 – 4,2 6 – 7
16   0,5 – 0,6 1,3 – 1,5 1,7 – 2 1,7 – 2,3 2,4 – 2,8 5 – 5,8
18   0,4 – 0,5 0,85 – 1 1,3 – 1,5 1,3 – 1,5 2 – 2,3 3,4 – 4
20   0,25 – 0,3 0,7 – 0,8 1 – 1,2 1,1 – 1,45 1,5 – 2 2,5 – 3
25     0,3 – 0,4 0,5 – 0,6 0,75 – 0,9 0,9 – 1,1 1,3 – 1,6
30     0,15 – 0,2 0,2 – 025 0,2 – 0,26 0,6 – 0,7 0,9 – 1,1
40       0,1 – 0,15 0,1 – 0,15 0,3 – 0,4 0,4 – 0,5
50           0,15 – 0,2 0,17 – 0,2
60             0,12 – 0,15
70             0,1 – 0,12
80             0,08 – 0,1
90             0,06 – 0,8
100             0,04 – 0,05

Области применения

  • Машиностроение и кораблестроение
  • Производство электрооборудования
  • Производство торгового и пищевого оборудования
  • Рекламно-сувенирное производство
  • Аэрокосмическое производство

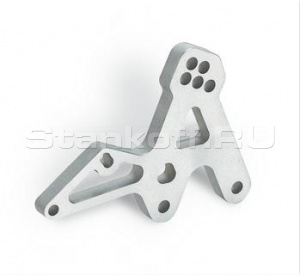

Получаемые изделия

Мощность лазера 12 000 Вт
Лазерный источник Raycus
Длина волны 1060 Нм
Обрабатываемая площадь, мм 3000x1500
Макс. скорость холостого хода 120 м/мин
Ускорение 1,5G
Точность позиционирования ±0,02 мм
Смена паллет 15с
Питание 380В/50Гц/60А
Мощность сервоприводов ось X - 1300 Вт, ось Y - 2х2900 Вт, ось Z - 750 Вт
Вес станка 6800 кг (без автопогрузки)
Габариты 8850×2850×2310 мм (без автопогрузки)
Характеристики модуля автопогрузки
Макс. размер листа, мм 3000x1500
Мин. размер листов, мм 1000x1200
Макс. нагрузка 750 кг
Время одной погрузки 45 ± 15с
Скорость спуска-подъема крана 1м~5,7м/мин
Угол поворота крана для погрузки листа 100°

Прикрепленное видео
