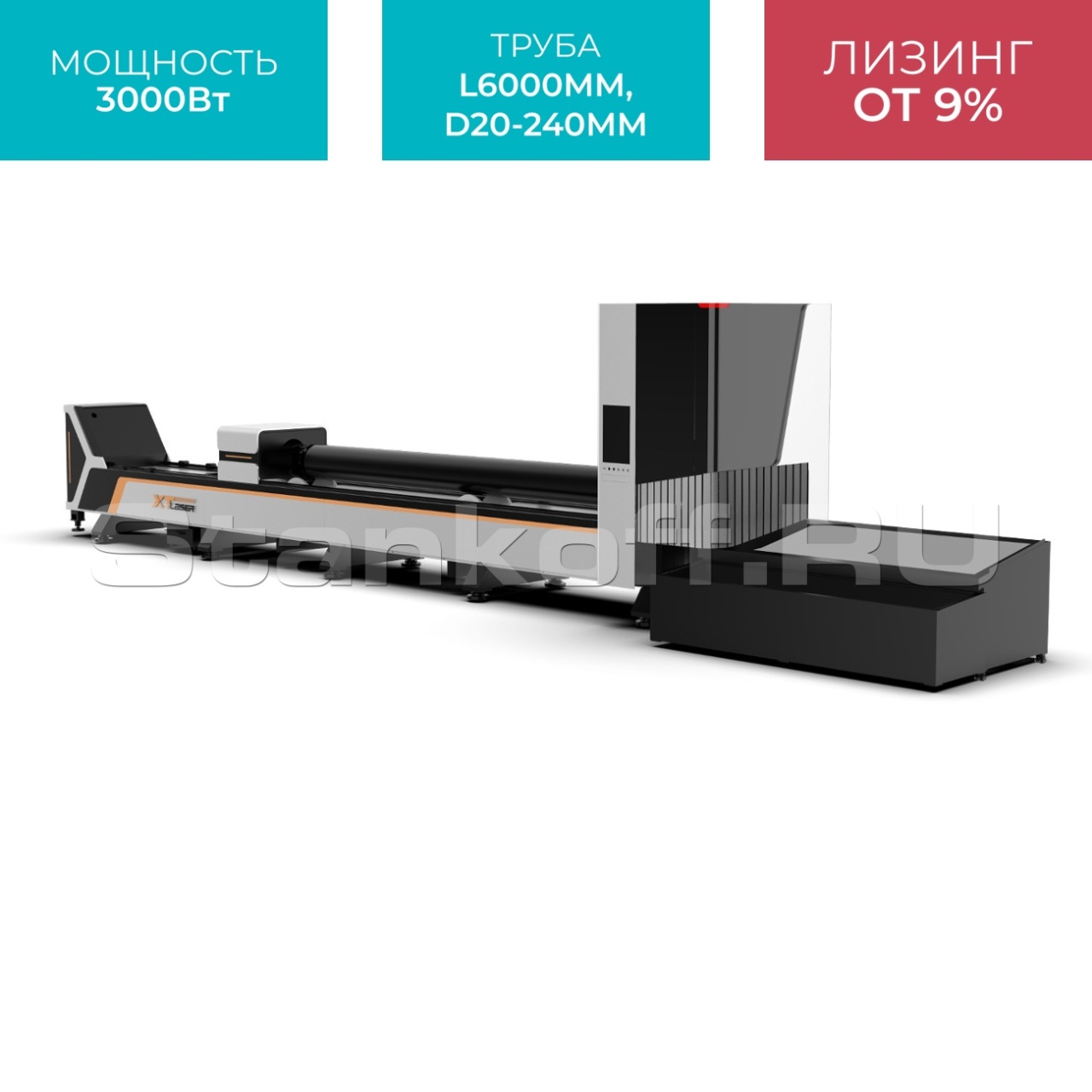

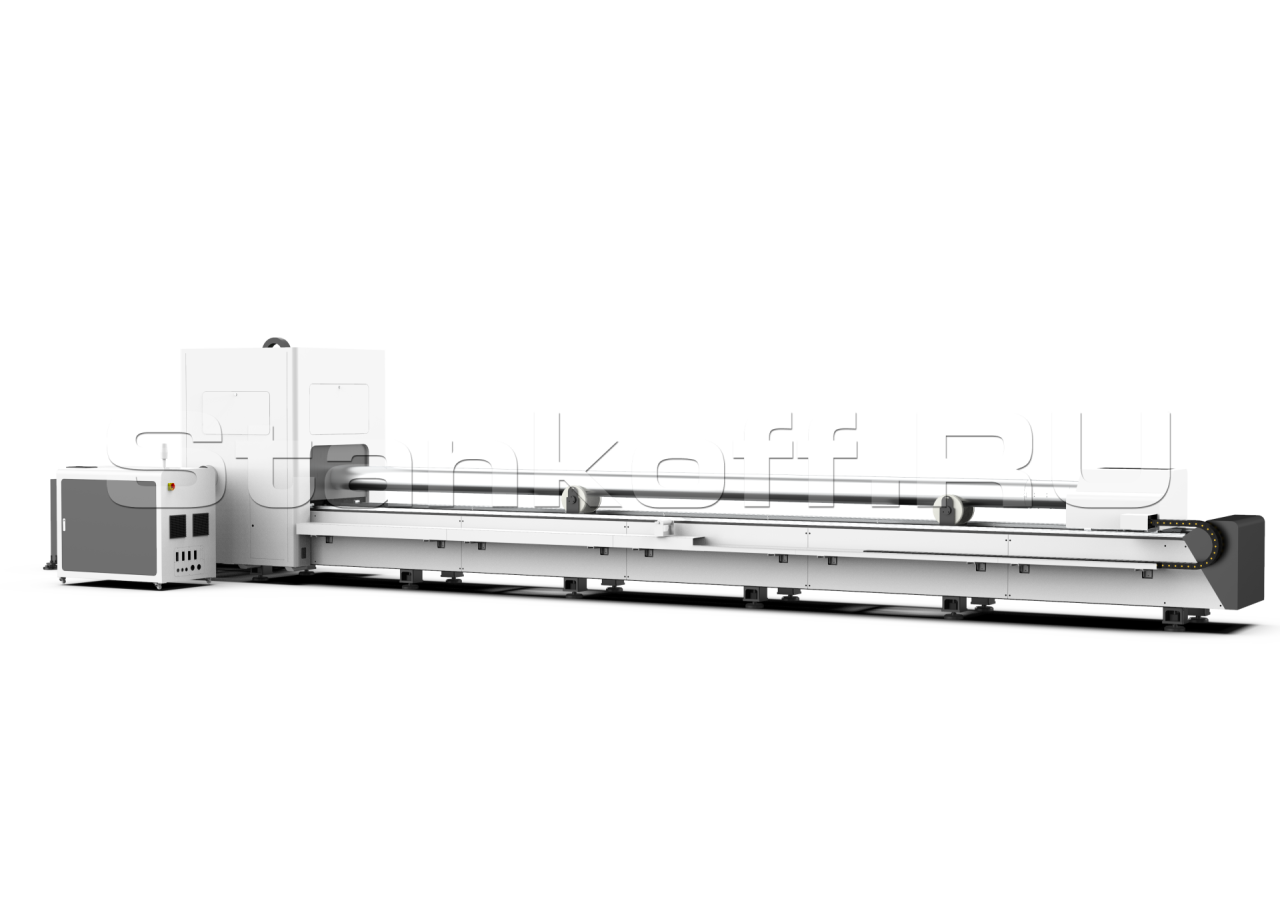

Оптоволоконный труборез с сервостолом и активной поддержкой труб XTC-T230/3000 Raycus Servo


Оптоволоконный труборез с сервостолом и активной поддержкой труб XTC-T230/3000 Raycus Servo Оптоволоконный труборез с сервостолом и активной поддержкой труб XTC-T230/3000 Raycus Servo
Контакты
Маргарита

+7 (995) 888-07-04


Реклама Рекомендуем предложения

Детальное описание

Современный станок для резки труб из нержавеющей, углеродистой, марганцевой стали, латуни, алюминия и т.д круглой, квадратной, эллиптической, шестигранной формы, D-образных труб, с оптоволоконным лазерным излучателем и электронной системой управления ЧПУ. Может обрабатывать трубы различных диаметров и длин. Широко используется в различных отраслях промышленности.

Преимущества

  • Низкая стоимость и низкие эксплуатационные расходы:

    экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт;

  • Идеальный промышленный дизайн

    в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;

  • Простая программа

    для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;

  • Высокая производительность

    высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;

  • Легкость в использовании и безопасность:

    простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;

  • Доступность запасных частей

Особенности конструкции

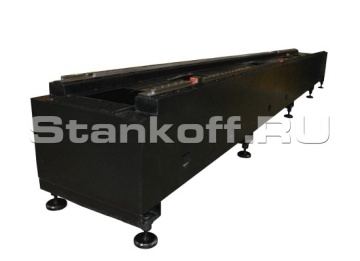

Листовая станина

Листовая станина

Станина сварена из высококачественной листовой стали и подвержена высокотемпературному отжигу. Все сварные швы выполняются исключительно в защитной атмосфере. Данная процедура обеспечивает долгий срок службы станка без механических деформаций.
Листовая станина обладает значительными преимуществами по сравнению с станиной из труб, такими как больший вес, прочность и надежность, отсутствие вибраций при работе и, как следствие, обеспечивает стабильный, качественный и точный рез.

Сервостол для поддержки и автоматической выгрузки
Сервостол для поддержки и автоматической выгрузки

Сервостол для поддержки и автоматической выгрузки

Сервостол с активной поддержкой исключает провисание длинной трубы. Идеален для заготовок как круглого, так и не круглого сечения, позволяет отслеживать контур трубы на всех этапах вращения изделия, чего не позволяет сделать стандартная поддержка в форме цилиндра. Функция наклона стола, даёт возможность скатить трубу в зону приёма, снижая количество физической работы оператором станка.

Активная поддержка труб

Активная поддержка труб

Механизм автоматической загрузки и поддержки труб разработан для облегчения и улучшения работы с длинными и тяжелыми трубами. Подходит для труб любой формы. Автоматическое перемещение вверх-вниз в зависимости от формы обрабатываемых труб контролируется компьютером, позволяет поддерживать профильную трубу на всех этапах вращения.

Пневматические зажимные патроны

Пневматические зажимные патроны

В 2 ~ 3 раза быстрее, чем традиционные электрические патроны.
Автоматическая регулировка под диаметр обрабатываемых труб. Для синхронизации вращения переднего и заднего патронов используется двухсторонний привод.
Труборез позволяет раскраивать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы, диагональю 20 - 220 мм.
Механизм автоматической поддержки труб разработан для облегчения и улучшения работы с длинными и тяжелыми трубами.

Остроконечная режущая голова с автофокусом Raytools BM110

Остроконечная режущая голова с автофокусом Raytools BM110

Серия BM110 - это лазерные режущие головы с автофокусировкой, выпущенные компанией Raytools AG в 2019 году для оптоволоконных лазеров мощностью до 3 кВт. Имеют встроенный привод, который управляет фокусирующей линзой с помощью линейного механизма для автоматического изменения положения в пределах 24 мм. Пользователь может настроить программу непрерывной фокусировки, которая позволяет выполнять высокоскоростную перфорацию толстых пластин и резку листов различных толщин и типов металлов в автоматизированном режиме. Конструкция лазерной головы позволяет ей работать непрерывно и стабильно в течение длительного времени при высокой мощности.
В голове BM110 применяются линзы диаметром D30.
• Оптимизированная оптическая конфигурация, плавная и эффективная конструкция воздушного потока;
• Диапазон автофокуса составляет +10 ~ -14 мм, точность регулировки 0,05 мм;
• Максимальное ускорение привода фокусирующей линзы 10 м/с², максимальная скорость 6 м/мин;
• Защитные стекла φ24,9х1,5 мм и φ27,9х4,1 мм;
• В конструкции используется держатель линз выдвижного типа, что делает замену линз быстрой и простой;
• Вес ~5 кг.

Лазерный источник Raycus

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Серводвигатели Yaskawa

Серводвигатели Yaskawa

Высокая амортизация, хорошая ригидность, могут выдерживать высокие скорости и ускорение. Сервоприводы Yaskawa имеют преимущества перед остальными приводами переменного и постоянного тока является возможность динамичного управления скоростью вала и его положением. Сервоприводы Yaskawa способны поддерживать номинальный момент в довольно широком диапазоне скоростей.

Редуктор Erefat

Редуктор Erefat

Немецкая торговая марка Erefat фокусируется на исследованиях и разработках, производстве и продаже высокоточных редукторов.
В серии KTP присутствует зубчатая передача с двойной поддержкой на закаленных и отшлифованных валах с полностью укомплектованными игольчатыми подшипниками, за счет этого увеличивается крутильная жесткость. Зазор ≤ 3 минут. Срок службы > 20000 часов. Стандартный операционный диапазон температур -10℃ до 45℃. Стандарт защиты классифицирован IP 65.

Зубчатая передача «шестерня-рейка» YYC

Зубчатая передача «шестерня-рейка» YYC

YYC специализируется на производстве высокоточных зубчатых реек и шестерней. Продукцию YYC по всему миру уже много десятилетий. Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию YYC одним из лидеров по поставке зубчатых передач во всем мире. Изготовлены из стали марки 45C. Покрытие - химическое оксидирование.

Высокоточные направляющие Hiwin

Высокоточные направляющие Hiwin

Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие Hiwin имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Пропорциональный клапан Aventics

Пропорциональный клапан Aventics

Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.

Автоматическая система смазки

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

Интеллектуальная система ЧПУ

Интеллектуальная система ЧПУ

Простая в эксплуатации даже для новичков.
Поддержка множества видов графических файлов, включая DXF, PLT, DWG, AI, G-code, IGS (резка труб).
Поддержка нескольких языков.
Сигнализация низкого давления вспомогательного газа и ошибок резки.
Сигнальная лампа безопасности.

Дистанционный пульт управления

Дистанционный пульт управления

Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.

Водяной чиллер

Водяной чиллер

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Вытяжной вентилятор

Вытяжной вентилятор

Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

Комплектация

Режущая голова с автофокусом
Raytools (Швейцария)
Зубчатая передача «шестерня-рейка» YYC / Twin (Тайвань)
Высокоточные направляющие Hiwin / PEK (Тайвань)
Серводвигатели
Yaskawa (Япония)
Редуктор Erefat (Гемания)
Источник излучения Raycus (Китай)
Система ЧПУ и софт FSCUT5000B (Китай)
Водяное охлаждение - чиллер
Hanli / S&A (Китай)
Пропорциональный клапан Aventics (Германия)
Электрические компоненты Schneider (Франция)
Вентилятор

Параметры подбора мощности для труборезного станка

Круглые трубы
Диаметр трубφ20-φ50φ50-φ120φ120-φ220
Мощность источникаЧерная стальНержавеющая стальЧерная стальНержавеющая стальЧерная стальНержавеющая сталь
1000 Вт3 мм3 мм4 мм3 мм6 мм4 мм
1500 Вт4 мм4 мм6 мм4 мм8 мм4 мм
2000 Вт8 мм6 мм12 мм6 мм
3000 Вт10 мм8 мм12 мм6 мм
4000 Вт12 мм10 мм14 мм10 мм
Профильные трубы
Диаметр трубφ20-φ50φ50-φ100φ100-φ150
Мощность источникаЧерная стальНержавеющая стальЧерная стальНержавеющая стальЧерная стальНержавеющая сталь
1000 Вт3 мм2 мм3 мм2 мм6 мм3 мм
1500 Вт4 мм3 мм4 мм3 мм8 мм4 мм
2000 Вт6 мм4 мм12 мм4 мм
3000 Вт8 мм4 мм12 мм6 мм
4000 Вт10 мм6 мм14 мм6 мм

Расходники

НазваниеРасход, шт./месяцСрок службы, моточасы
Сопло1-2500
Защитное стекло2500
Фокусирующая линза0,11500-2000

Выбор диаметра сопла

МатериалТолщинаДиаметр сопла
Углеродистая сталь1 - 6 мм1,4 мм
6 - 10 мм2 мм
Нержавеющая сталь1 - 3 мм1,5 мм
3 - 4 мм2 мм
5 - 6 мм2,5 мм

Качество газов

Тип газа Качество Чистота газа,% Содерж-е азота и аргона(N2 +Ar),‰ Содерж-е воды (H2O),‰
Кислород O2 3,5 ≥99,95 ≤500 ≤5
Тип газа Качество Чистота газа,% Содерж-е кислорода(O2),‰ Содерж-е воды (H2O),‰
Азот N2 4,5 ≥99,995 ≤10 ≤5
Азот N2 5 ≥99,999 ≤3 ≤5

Требования к условиям работы

ЭлектричествоНапряжение тока: 380V
Частота: 50 Гц
Стабильность напряжения + 5%
Регулирование напряжения: <2%
Вспомогательный газОчищенный сухой сжатый воздух:
Кислород (O2) особой чистоты и
Азот (N2) чистотой не менее 99,9%
Прибор для сжатия воздухаДавление 14 бар
Объем 1 м³
ТемператураДиапазон температур в пределах 15-35°C. Компоненты системы не должны подвергаться воздействию прямых солнечных лучей. В случае тропических климатических условий или если температура на рабочем месте поднимается выше 35°С, рекомендуется размещать оборудование в помещении с кондиционером.
ВлажностьТемпература точки росы воздуха должна быть менее 10° для предотвращения процессов  конденсации в охлажденных частях машины.
ФундаментФундамент для станка должен быть ровным и без вибраций
Листовой металлОднородный, ровный и чистый

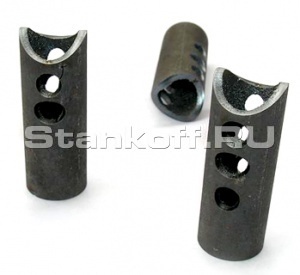

Получаемые изделия

Мощность лазера 3000 Вт
Лазерный источник Raycus
Длина волны 1080 Нм
Диаметр круглых труб 20-220 мм
Диаметр квадратных труб 20-155 мм
Длина труб 6000 мм
Ход головы по оси Z 300 мм
Точность позиционирования (X,Y,Z) ±0,03 мм
Точность повторного позиционирования (X,Y,Z) ±0,02 мм
Максимальное ускорение 1.2G
Мощность сервоприводов Передний: 2900Вт
Задний: 1800Вт
Для подачи трубы: 2900Вт
Макс. скорость холостого хода по оси X 120 м/мин
Макс. скорость холостого хода по оси Y (ход заднего зажима)
120 м/мин
Макс. скорость холостого хода по оси Z 100 м/мин
Макс. скорость вращения патронов 140 об/мин
Зажимы пневматические
Максимальная нагрузка 200 кг
Питание 3 фазы 380В/50Гц
Габариты11710×2000×2725 мм
