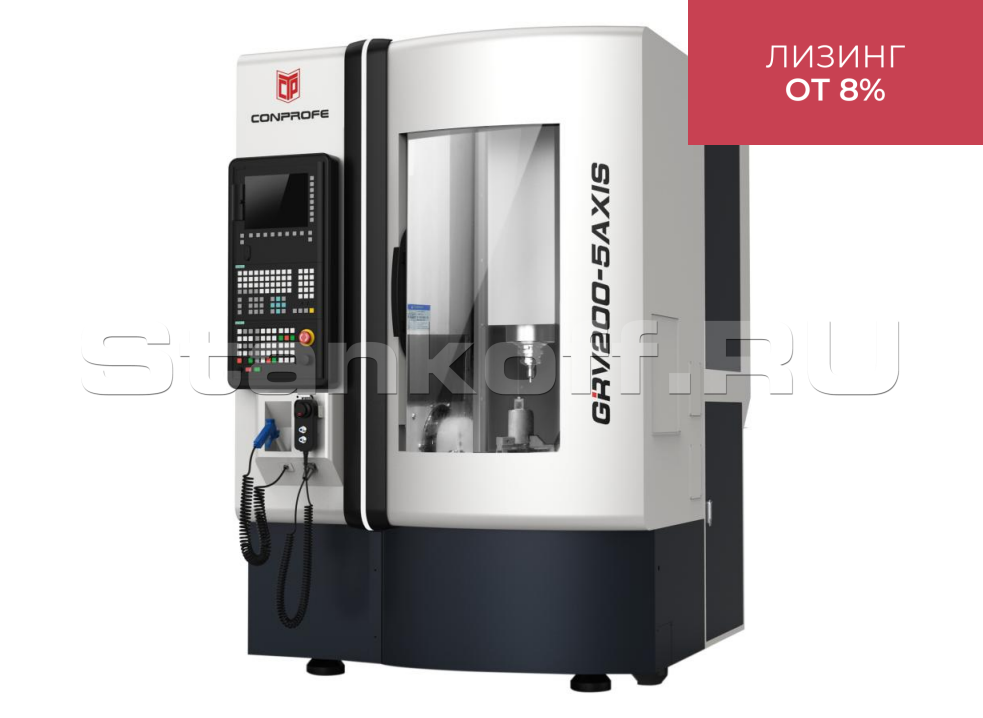

Фрезерный станок с ЧПУ GRV-200 5AXIS

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Фрезерный станок с ЧПУ GRV-200 5AXIS Подробное описание и цена >>>

Фрезерный станок с ЧПУ GRV-350 5AXIS Подробное описание и цена >>>

Токарный станок с ЧПУ CKE6180Z/2000 Подробное описание и цена >>>

Детальное описание

5-осевой фрезерный обрабатывающий центр GRV-200 предназначен для лезвийной обработки деталей сложной формы. Благодаря системе ЧПУ Siemesn 840DSL станок осуществляет одновременную 5-осевую обработку для изготовления высокотехнологичных деталей.

Конструктивные особенности

Конструкция станины

Монолитная конструкция станины отлита из чугуна, что дает ей высокую прочность и динамические характеристики.

Поворотный стол

Оси A/C приводится в движение непосредственно двигателем с прямым приводом, что обеспечивает отсутствие люфта и лучшие динамические характеристики.

Шпиндель

• Мощность шпинделя: 6,5 кВт
• Максимальная скорость: 36 000 об/мин
• Диаметр шпинделя: 100 мм

Магазин смены инструмента

• Стандартное количество инструмента:22 позиций
• Конус: HSK-E32
• Механизм смены по типу «зонтик»
• Максимальная длина инструмента: 125 мм
• Максимальный вес инструмента: 1 кг
• Максимальный диаметр инструмента: Ø32 мм

Система ЧПУ Siemens 840D SL

• Поддержка одновременной 5-осевой обработки
• Функция RTCP: при включении RTCP - ЧПУ начинает "отслеживать" положение кончика инструмента относительно обрабатываемой детали и автоматически выполнять все необходимые компенсационные движения. Все кинематические особенности станка, а также все точные размеры расположения центров вращения заложены в систему ЧПУ.
• Отслеживание позиционирования (функция наклонной плоскости)
• Программа, работающая в режиме графического отображения
• Компенсация инструмента

Оптические линейки

На станке установлены линейные и круговые высокоточные оптические линейки от производителя Heidenhain.

Основные узлы станка

Система ЧПУ	Siemens, Германия
Сервопривода	Siemens, Германия
Наклонно-поворотный стол	Conprofe, Китай
Шпиндель	Conprofe, Китай
Система охлаждения шпинделя	Tongfei, Китай
Направляющие	THK/HIWIN, Япония/Тайань/Китай
ШВП направляющих	HIWIN, Тайвань/Китай
Автоматическая система смазки	BAOTN, Китай
Подшипники	NSK, Япония
Основные компоненты пневматической системы	AirTAC, Тавань/Китай
Магазин смены инструмента	OKADA, Китай
Оптические линейки осей X/Y/Z	HEIDENHAIN, Германия
Круговые линейки осей A/C	HEIDENHAIN, Германия
Насос подачи СОЖ	Rocoi, Китай
Электрические компоненты системы	Schneider, Франция

Габаритные размеры станка

Стандартная комплектация

Система Siemens 840D sl с функцией RTCP;
Устройство привязки инструмента (опционально: лазерное устройство привязки);
Автоматическая система смазки;
Насос подачи СОЖ высокого давления;
Бак СОЖ (опционально: автоматический конвейер для удаления стружки);
Шпиндель HSK-E32, 36 000 об/мин;
Лампа освещения рабочей зоны;
Система охлаждения шпинделя;
Оптические линейки Heidenhain осей X/Y/Z;
Круговые линейки Heidenhain осей A/C;
Кондиционер электрошкафа;
ШВП направляющих;
Направляющие HIWIN;
Подшипники NSK;
Основные компоненты пневматической системы;
Магазин смены инструмента;
Анкерные болты и приспособления на установки станка;
Техническая документация на русском языке.

Система ЧПУ	Siemens 840D sl
Перемещение по осям X/Y/Z, мм	250/250/250
Угол поворота осей A/C, °	±120/360
Скорость вращения шпинделя, об/мин	36000
Конус шпинделя	HSK-E32
Мощность шпинделя, кВт	6,5
Диаметр отверстия шпинделя, мм	Ø100
Максимальный габариты обработки, мм	Ø200*200
Максимальная нагрузка на стол, кг	30
Быстрые перемещения по осям X/Y/Z, м/мин	15/15/15
Скорость вращения осей A/C, об/мин	50/100
Диаметр поворотного стола, мм	Ø200
Магазин смены инструмента, шт.	22
Максимальная длина инструмента, мм	125
Максимальный диаметр инструмента, мм	Ø32
Максимальный вес инструмента, кг	1
Точность позиционирования осей X/Y/Z, мм	0,004
Точность повторяемости осей X/Y/Z, мм	0,003
Точность позиционирования осей A/C, секунды	8
Точность повторяемости осей A/C, секунды	5
Габариты станка (ДхШхВ), мм	1285х1795х2030
Вес станка, кг	1900
