Детальное описание

Современный пятиосевой станок для резки труб из нержавеющей, углеродистой, марганцевой стали, латуни, алюминия и т.д.

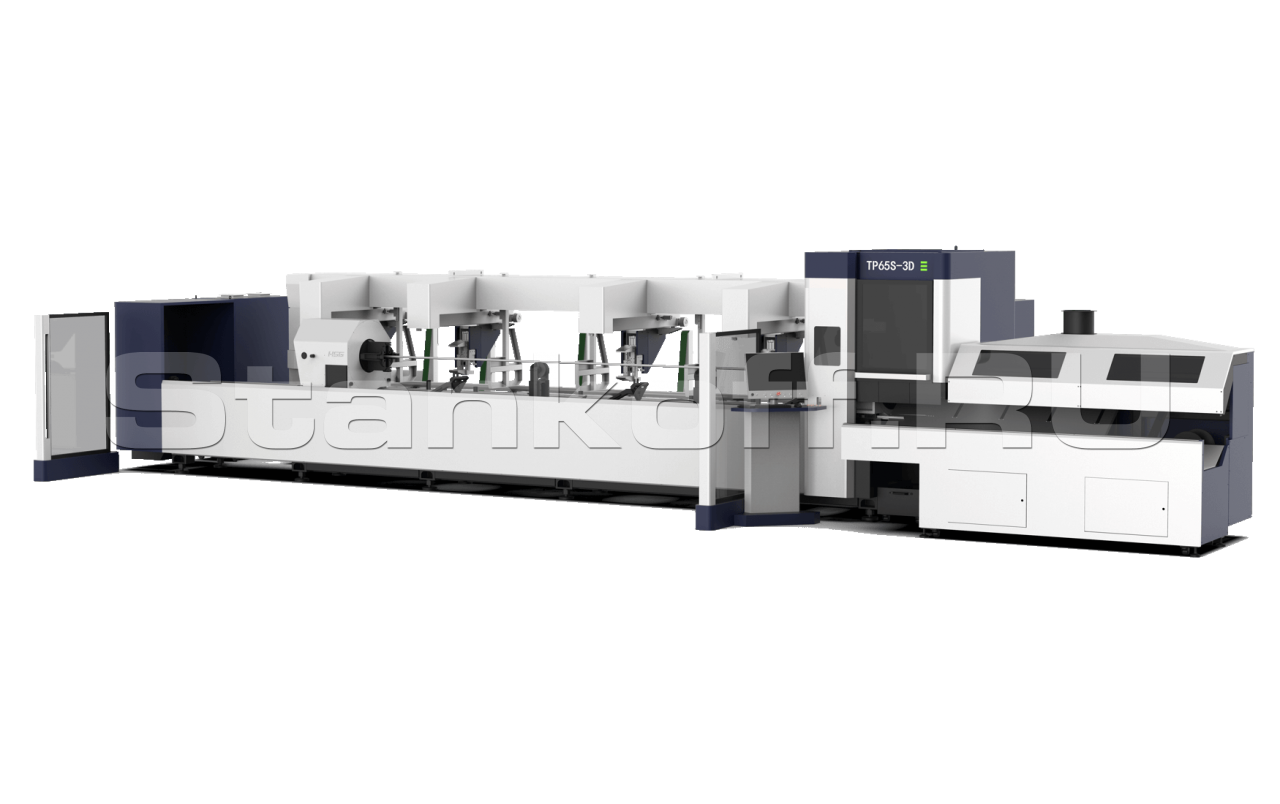

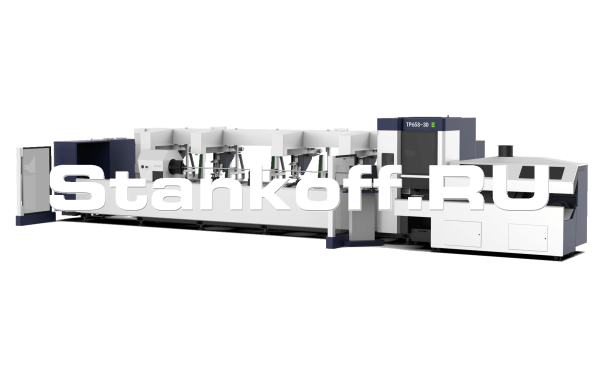

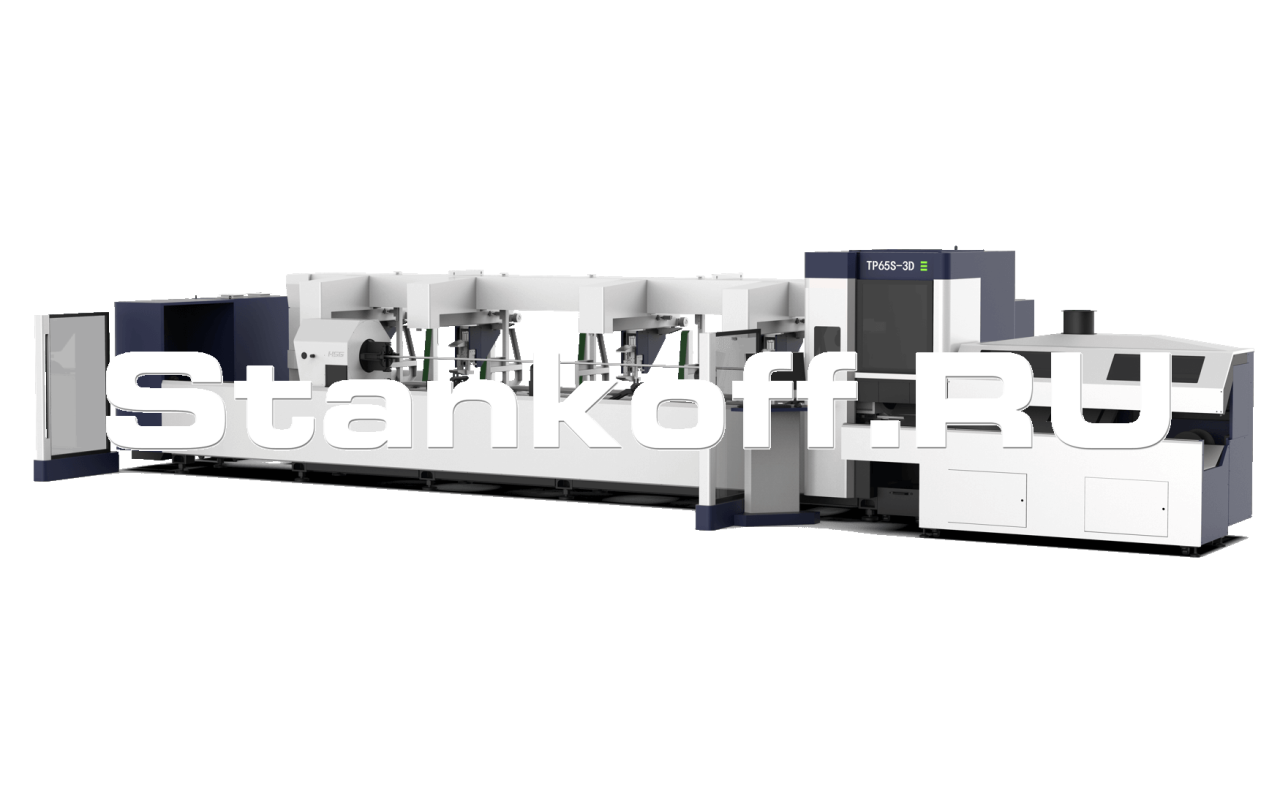

Пятиосевой оптоволоконный труборез HS-TP65S был создан специально для 3D-раскроя труб и профилей длиной до 6,5 м. Благодаря высокой точности обработки ±0.03 мм, скорости 120 м/мин и наличию пятиосевой головы станок выполняет раскрой под углом с высокой скоростью и зеркальным качеством реза. Зажимное устройство с автоматическим центрированием подстраивается под любую геометрию трубы.

Опция «Наклонный рез» с поворотной головой выполняет точные резы профильных труб под углом до 45° в диапазоне сечения от 12 до 254 мм. Современная система сенсорных датчиков контролирует непрерывность процесса и полностью может обеспечивать автоматизированный режим производственного процесса 24 часа в сутки. С точки зрения окупаемости данная серия - оптимально решение для крупносерийных компаний с высокими запросами обработки профильных труб.

HS-TP65 позволяет обрабатывать различные трубы от обычных круглых труб до квадратных, прямоугольных и двутавров.

Преимущества

  • Работа в бесперебойном режиме, автоматическая загрузка и выгрузка материала

    Автоматическая система включает в себя систему загрузки и разгрузки, и управляется системой числового управления и легко соединяется с труборезным станком. Для достижения полной загрузки трубочного пучка система управления выполняет интеллектуальный набор материала трубы,автоматизирует процесс транспортировки, экономит трудозатраты, повышает эффективность работы труборезного станка.

  • Низкая стоимость и низкие эксплуатационные расходы:

    экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт;

  • Идеальный промышленный дизайн

    в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;

  • Простая программа

    для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;

  • Высокая производительность

    высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;

  • Легкость в использовании и безопасность:

    простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;

  • Доступность запасных частей

Комплектация

Режущая головка 3D LT (США)
Зубчатая передача «шестерня-рейка» YYC (Тайвань)
Высокоточные направляющие Hiwin (Тайвань)
Серводвигатели Sanyo Denki / Rexroth / Panasonic (Япония, Германия)
Редуктор Shimpo (Япония)
Источник излучения IPG
Система управления
PA system (Германия)
Водяное охлаждение - чиллер Tongfei (Китай)
Контроль газа Parker (США)
Электрические компоненты Schneider (Франция)
Вентилятор
Стабилизатор

Особенности конструкции


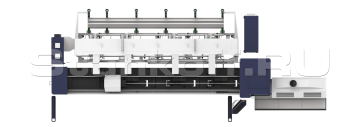

Автоматическая система загрузки и выгрузки труб

Автоматическая система загрузки и выгрузки труб

Автоматическая система включает в себя систему загрузки и разгрузки, и управляется системой числового управления и легко соединяется с труборезным станком. Для достижения полной загрузки трубочного пучка система управления выполняет интеллектуальный набор материала трубы,автоматизирует процесс транспортировки, экономит трудозатраты, повышает эффективность работы труборезного станка.
Максимальная нагрузка 3 тонны.

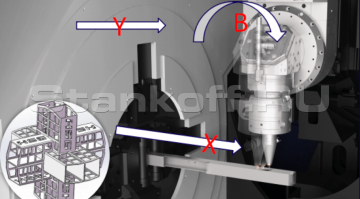

Немецкая режущая головка 3D 5-осевая
Немецкая режущая головка 3D 5-осевая

Немецкая режущая головка 3D 5-осевая

Режущая головка поставляется исключительно в 3D исполнении, которое позволяет производить и резку под углом. Найдет применение, например, при подготовке материала для последующей сварки. Благодаря автоматической подаче материала станок достигает максимально возможной эффективности и является отличным выбором для производства больших серий продуктов.
Наклонный рез до 45 градусов – Возможность выполнять высококачественный рез под углом до 45°.
Rapid Cut - Значительное сокращение времени обработки для толщин до 3 мм. Возможность четырехкратного ускорения процесса.

Цифровые интеллектуальные патроны

Цифровые интеллектуальные патроны

Станок TP65S, оснащенный цифровыми интеллектуальными пневматическими патронами, регулирующими положение трубы в полностью автоматическом режиме, без необходимости ручной регулировки. Интеллектуальная система легко идентифицирует и удерживает различные типы труб. Патрон оснащен профессиональной системой обратной связи, которая регулирует давление в соответствии с различными диаметрами и толщинами труб и обнаруживает аварийные сигналы в режиме реального времени, что делает производство эффективным и безопасным.

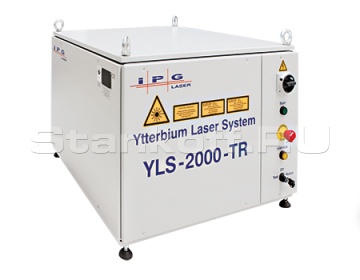

Лазерный источник IPG

Лазерный источник IPG

IPG Photonics – передовой производитель, флагман в области оптоволокна. IPG использует ряд инновационных технологий, которые делают продукцию максимально эффективной и надежной. Одна из последних технологий корпорации – применение одиночного излучателя. При этом срок его эксплуатации превышает 100 000 часов. Такое оборудование рассчитано на постоянное пользование им в высокоскоростных режимах и сильные нагрузки.

Автоматическая система поддержки трубы

Автоматическая система поддержки трубы

Система поддержки труб разработана для облегчения и улучшения работы с длинными и тяжелыми трубами. Подходит для труб диаметром 12-254 мм. Вращается на 360 градусов. Автоматическое перемещение вверх-вниз в зависимости от размера обрабатываемых труб контролируется компьютером.

Серводвигатели Sanyo Denki / Rexroth / Panasonic

Серводвигатели Sanyo Denki / Rexroth / Panasonic

Высокая амортизация, хорошая ригидность, могут выдерживать высокие скорости и ускорение. Преимуществом перед остальными приводами переменного и постоянного тока является возможность динамичного управления скоростью вала и его положением. Способны поддерживать номинальный момент в довольно широком диапазоне скоростей. Чем выше мощность сервоприводов, тем короче срок окупаемости станка, так как от данной мощности зависит производительность станка.

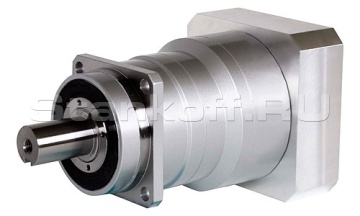

Редуктор Shimpo

Редуктор Shimpo

Применение планетарных редукторов SHIMPO позволило:
• Реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
• Получить гораздо более высокий КПД;
• Облегчить конструкцию, т.к. данные редукторы вдвое компактней и в три раза легче редукторов других типов, имеющих аналогичные характеристики;
• Уменьшить время на техническое обслуживание оборудования, т.к. данные редукторы не требуют обслуживания и настройки в течение всего срока эксплуатации.

Зубчатые передачи YYC

Зубчатые передачи YYC

YYC специализируется на производстве высокоточных зубчатых реек и шестерней. Продукцию YYC по всему миру уже много десятилетий. Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию YYC одним из лидеров по поставке зубчатых передач во всем мире. Изготовлены из стали марки 45C. Покрытие - химическое оксидирование.

Высокоточные направляющие Hiwin

Высокоточные направляющие Hiwin

Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие Hiwin имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Система управления

Система управления

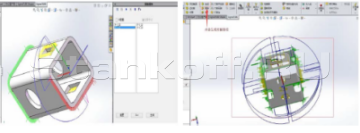

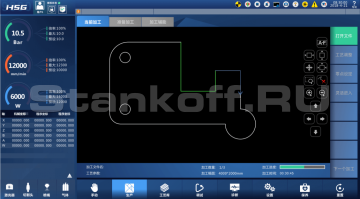

Станок HS-TР65 управляется системой РА немецкой компании Power Automation. Входные данные загружаются в 3D формате IGES, для подготовки данных мы рекомендуем использовать программу Solidworks. После загрузки входных данных оператор выбирает из базы данных материалов тип материала и толщину стенок обрабатываемого профиля и, при необходимости, определяет очередность выжигания отдельных отверстий или отрезков. На этом основная обработка заканчивается. Программа РА также предлагает широкий спектр продвинутых функций для оптимизации процесса резки и минимизации расхода материалов. Расширенная связь с лазерной режущей головкой позволяет полностью автоматизировать целую серию процессов, которые у более простой версии HS-B60 выполняются вручную: автоматическое центрирование материала, контроль прожига или переменное управление скоростью и давлением газа в утолщенных углах профиля. Замена материала и сам процесс резки производится таким образом заметно эффективнее и автоматическая работа снижает требования к техническим знаниям обслуживающего персонала.

Нестинг SigmaTube

Нестинг SigmaTube

Свободное считывание большого количества данных и поддержка сложной обработки графики для удовлетворения различных требований клиентов.
Помимо резки круглых, квадратных и овальных труб, также резка уголка, двутавровых балок итд.
Автоматическое размещение деталей наиболее удобным для максимально эффективного использования трубы образом.

Дистанционный пульт управления

Дистанционный пульт управления

Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.

Автоматическая система смазки

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

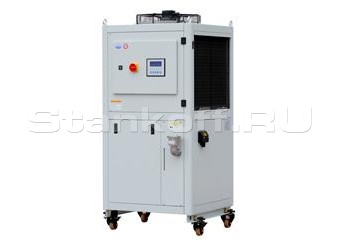

Водяной чиллер TongFei

Водяной чиллер TongFei

• Система охлаждения с двойным фреоновым контуром, обеспечивает постоянное поддержание оптимально-рабочей температуры иттербиевого источника и режущей головы в заданном эксплуатационном диапазоне.
• Внешняя система водяного охлаждения оснащена деионизатором, фильтром, регулятором температуры и позволяет снизить частоту замены воды.
• Используется безопасный для окружающей среды хладагент.
• Точность регулировки температуры: ±1°С.
• Интеллектуальный контроллер температуры обеспечивает работу в 2 режимах, настройку различных параметров и оповещение о неисправности.
• Устройство оснащено рядом защит: от неисправности компрессора, от перегрузки компрессора по току, от протечки хладагента, от чрезмерного повышения/понижения температуры.
• Совместимость с источниками питания различных стандартов, сертифицировано CE/RoHS.
• Длительный срок службы, простота эксплуатации.
• Возможна установка нагревателя и очистителя воды.

Вытяжной вентилятор

Вытяжной вентилятор

Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

Расходники

НазваниеРасход, шт./месяцСрок службы, моточасы
Сопло1-2500
Защитное стекло2500
Фокусирующая линза0,11500-2000

Выбор диаметра сопла

МатериалТолщинаДиаметр сопла
Углеродистая сталь1 - 6 мм1,4 мм
6 - 10 мм2 мм
Нержавеющая сталь1 - 3 мм1,5 мм
3 - 4 мм2 мм
5 - 6 мм2,5 мм

Параметры подбора мощности для труборезного станка

Круглые трубы
Диаметр трубφ20-φ50φ50-φ120φ120-φ220
Мощность источникаЧерная стальНержавеющая стальЧерная стальНержавеющая стальЧерная стальНержавеющая сталь
1000 Вт3 мм3 мм4 мм3 мм6 мм4 мм
1500 Вт4 мм4 мм6 мм4 мм8 мм4 мм
2000 Вт8 мм6 мм12 мм6 мм
3000 Вт10 мм8 мм12 мм6 мм
4000 Вт12 мм10 мм14 мм10 мм
Профильные трубы
Диаметр трубφ20-φ50φ50-φ100φ100-φ150
Мощность источникаЧерная стальНержавеющая стальЧерная стальНержавеющая стальЧерная стальНержавеющая сталь
1000 Вт3 мм2 мм3 мм2 мм6 мм3 мм
1500 Вт4 мм3 мм4 мм3 мм8 мм4 мм
2000 Вт6 мм4 мм12 мм4 мм
3000 Вт8 мм4 мм12 мм6 мм
4000 Вт10 мм6 мм14 мм6 мм

Качество газов

Тип газа Качество Чистота газа,% Содерж-е азота и аргона(N2 +Ar),‰ Содерж-е воды (H2O),‰
Кислород O2 3,5 ≥99,95 ≤500 ≤5
Тип газа Качество Чистота газа,% Содерж-е кислорода(O2),‰ Содерж-е воды (H2O),‰
Азот N2 4,5 ≥99,995 ≤10 ≤5
Азот N2 5 ≥99,999 ≤3 ≤5

Требования к условиям работы

ЭлектричествоНапряжение тока: 380V
Частота: 50 Гц
Стабильность напряжения + 5%
Регулирование напряжения: <2%
Вспомогательный газОчищенный сухой сжатый воздух:
Кислород (O2) особой чистоты и
Азот (N2) чистотой не менее 99,9%
Прибор для сжатия воздухаДавление 14 бар
Объем 1 м³
ТемператураДиапазон температур в пределах 15-35°C. Компоненты системы не должны подвергаться воздействию прямых солнечных лучей. В случае тропических климатических условий или если температура на рабочем месте поднимается выше 35°С, рекомендуется размещать оборудование в помещении с кондиционером.
ВлажностьТемпература точки росы воздуха должна быть менее 10° для предотвращения процессов  конденсации в охлажденных частях машины.
ФундаментФундамент для станка должен быть ровным и без вибраций
Листовой металлОднородный, ровный и чистый

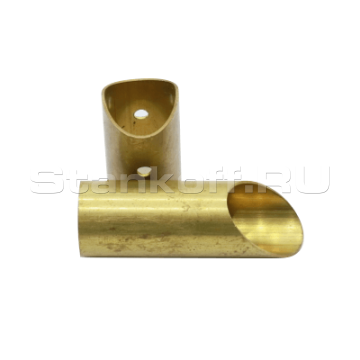

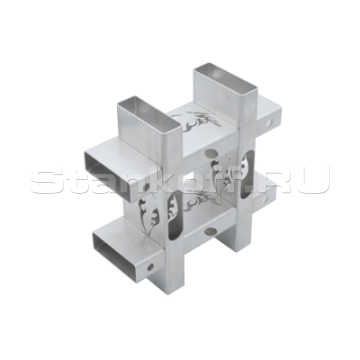

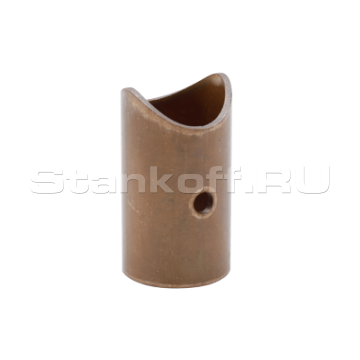

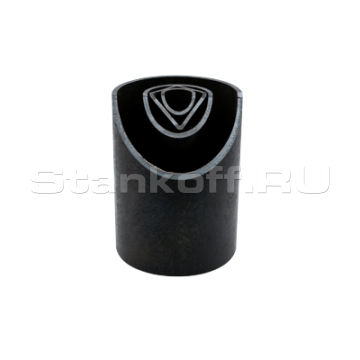

Получаемые изделия

Мощность лазера 3000 Вт
Лазерный источник IPG
Длина волны 1080 Нм
Диаметр круглых труб 20-254 мм
Диаметр квадратных труб 12-200 мм
Макс. длина труб 6500 мм
Угол реза ± 45°
Точность позиционирования (X,Y) ±0,03 мм
Точность повторного позиционирования (X,Y) ±0,03 мм
Максимальное ускорение 1.2G
Макс. скорость 120 м/мин
Патроны Пневматические
Максимальная нагрузка 200 кг
Потребляемая мощность не более 40 кВт
Питание 3 фазы 380В 50/60Гц
Вес станка 15000 кг
Габариты 12000×4500×2800 мм
