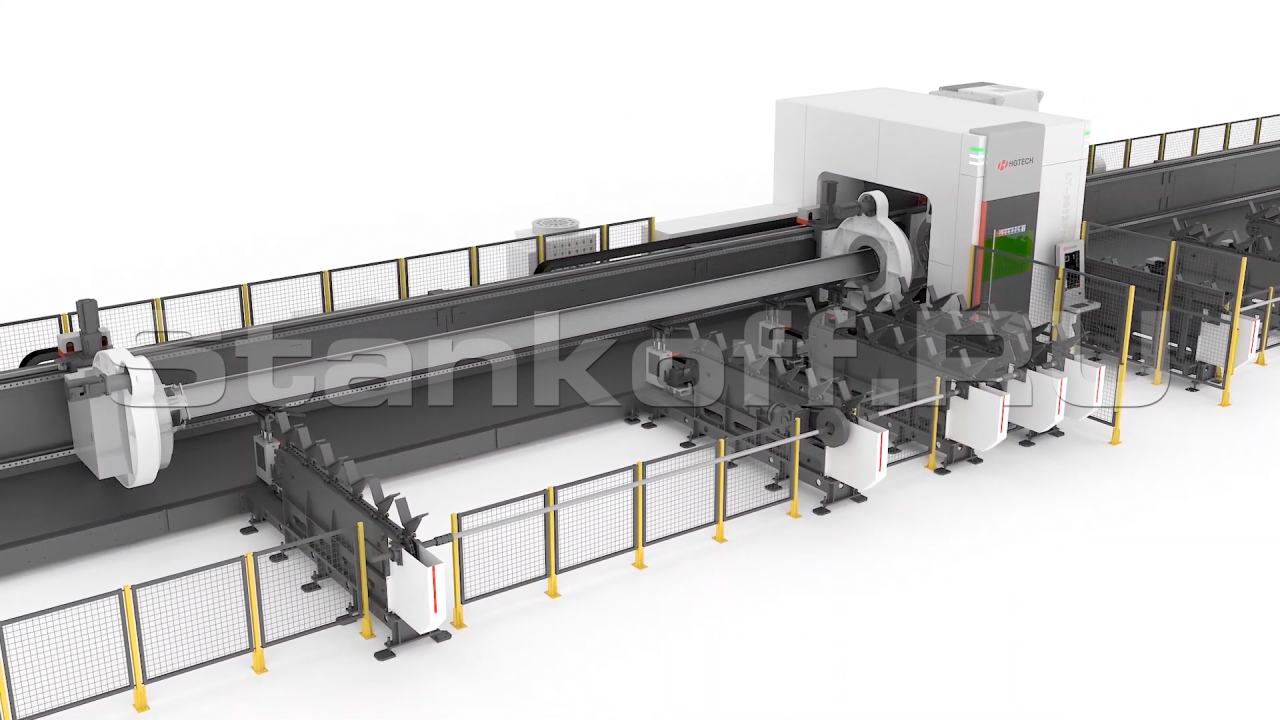

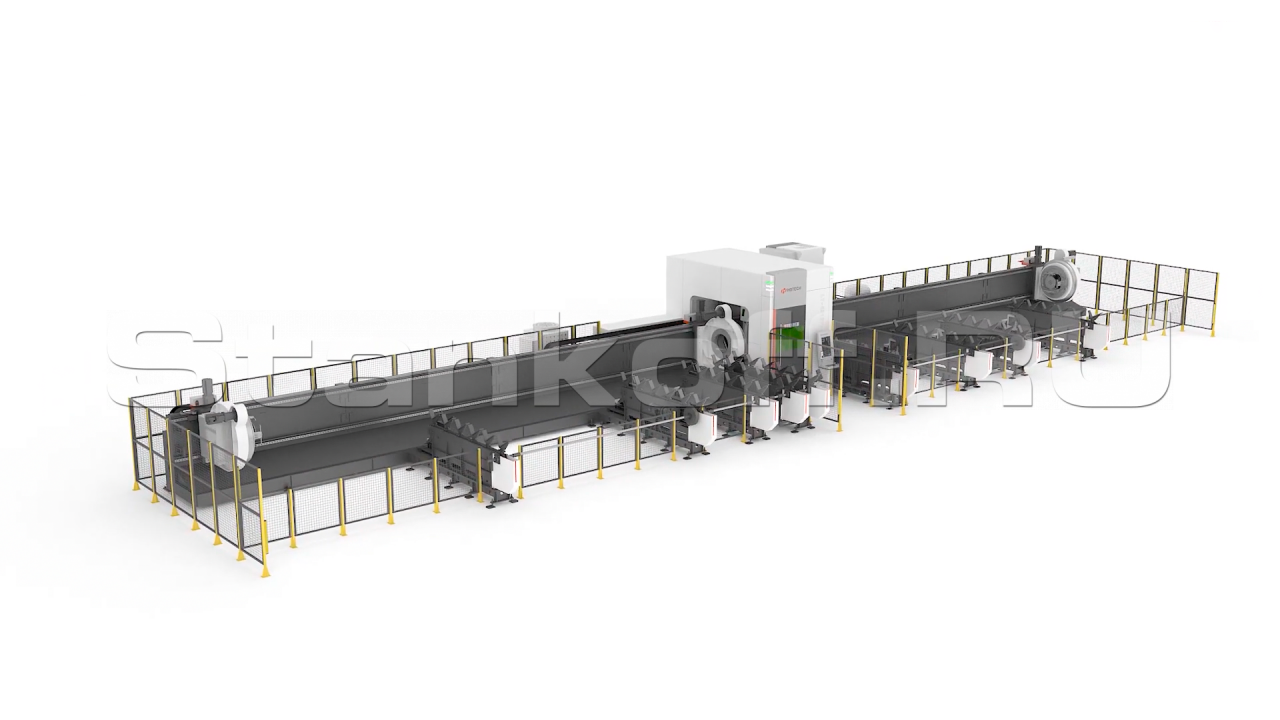

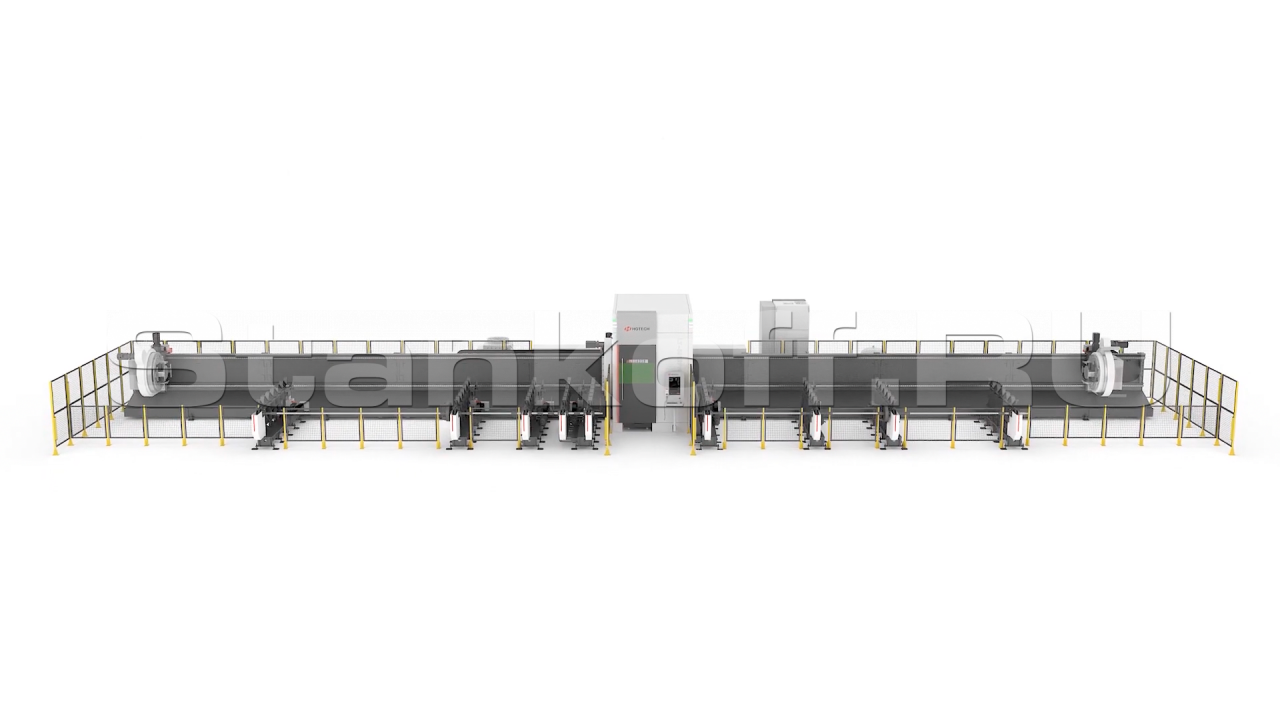

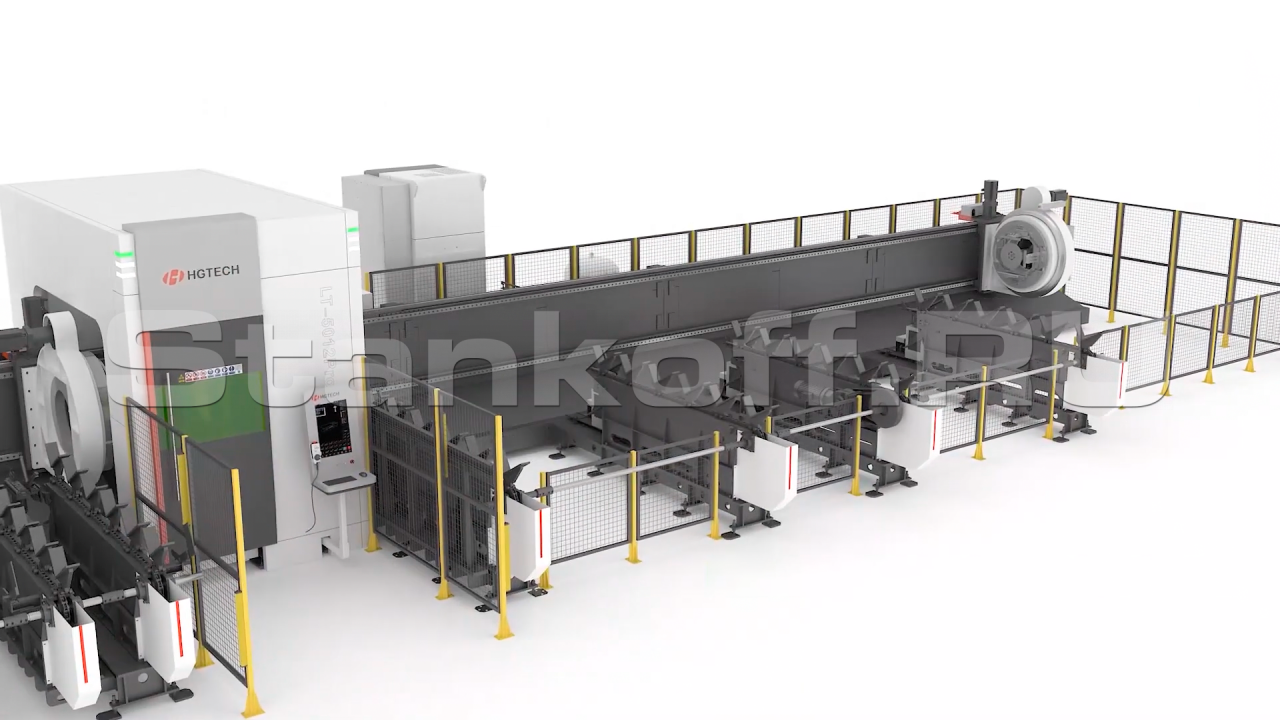

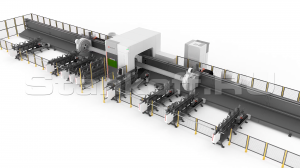

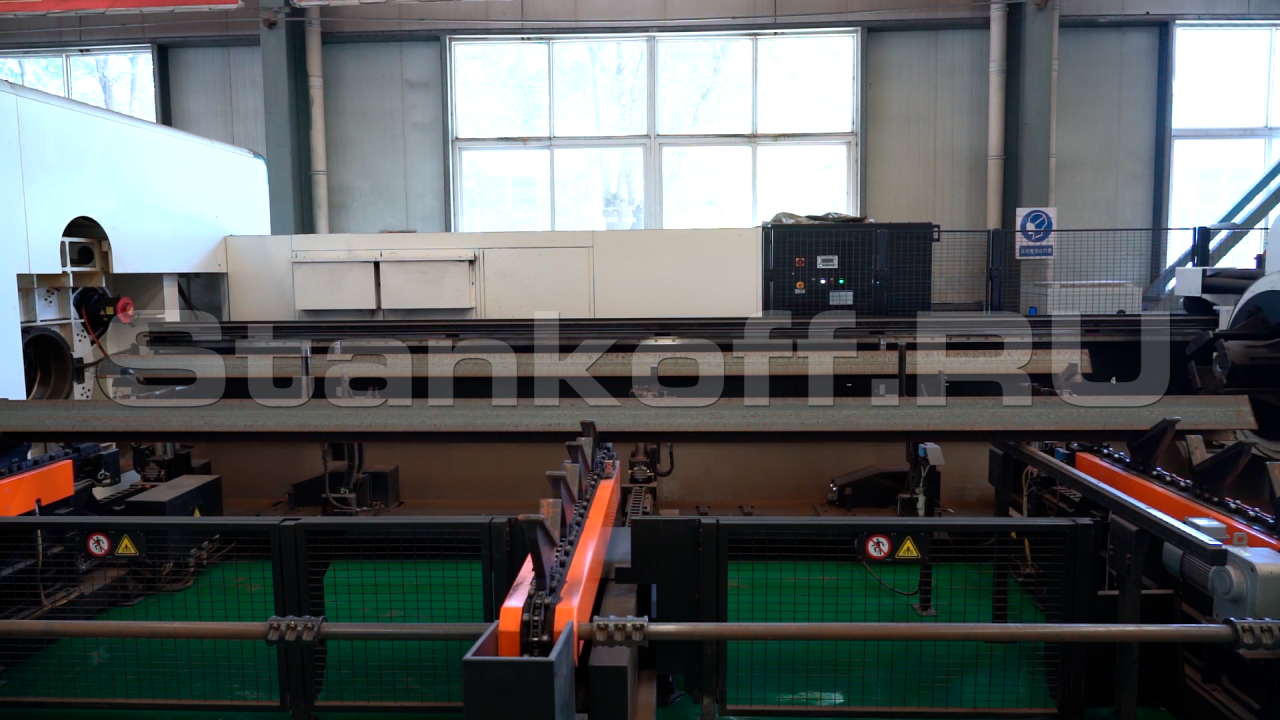

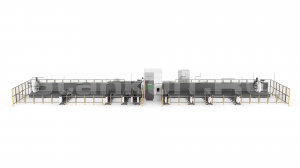

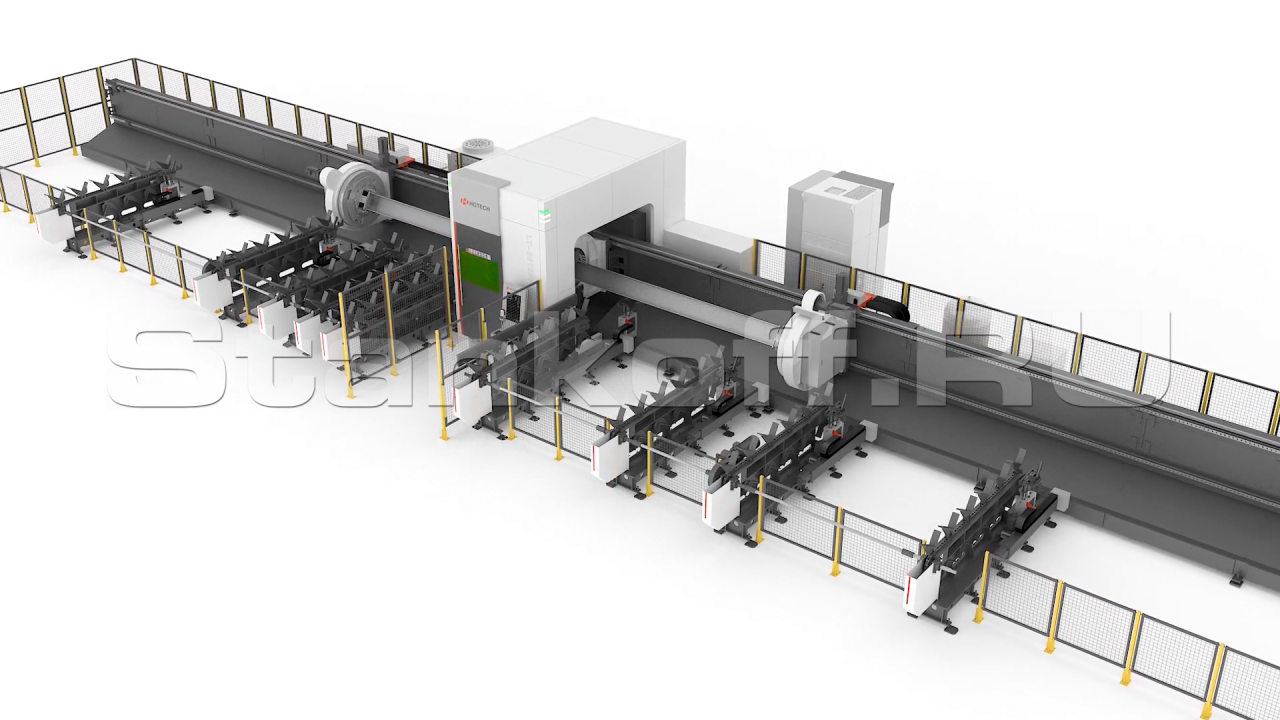

Оптоволоконный лазерный труборез с полуавтоматической системой погрузки и разгрузки труб TP1212-450/6000 Raycus 5 axis
Детальное описание
Современный станок для резки труб из нержавеющей, углеродистой, марганцевой стали, латуни, алюминия и т.д круглой, квадратной, эллиптической, шестигранной формы, D-образных труб, с оптоволоконным лазерным излучателем и электронной системой управления ЧПУ. Может обрабатывать трубы диаметром до 450 мм и длиной до 12000 мм.
Комплектация
Режущая голова | Raytools (Швейцария) |
Зубчатая передача «шестерня-рейка» | KH(Тайвань) |
Высокоточные направляющие | HIWIN (Тайвань) |
Серводвигатели | Panasonic (Япония) |
Редуктор | Erefat (Германия) |
Источник излучения | Raycus (Китай) |
Система управления | FSCut 5000A (Китай) |
Программное обеспечение | TubePro, TubesT (Китай) |
Пневматические компоненты | SMC (Япония) |
Система смазки | HGTECH(Китай) |
Вытяжной вентилятор | HGTECH(Китай) |
Электрокомпоненты | Schneider(Франция) |
Водяное охлаждение - чиллер | Hanli (Китай) |
Стабилизатор напряжения | Shanghai Xishun (Китай) |
Конструктивные особенности
![Лазерный источник Raycus](https://www.prostanki.com/img/upload/N2In6dy0XXdckd_654758989.jpeg)
Лазерный источник Raycus
Ведущий бренд по производству лазерных источников в Китае (№ 1); Высокая эффективность электрооптического преобразования. Длина выходного волокна может быть настроена на заказ. Разъем QBH-QD. Стабильность выходной мощности: +/- 1,5%. Длина волны: 1080+/-5 нм. Водяное охлаждение.![4-осевая лазерная голова с автофокусом RayTools GF402](https://www.prostanki.com/img/upload/XEi8M6Z7ZU2i8k_7662675147.png)
4-осевая лазерная голова с автофокусом RayTools GF402
Полностью замкнутый управляющий контур осей А и Н включает в себя бескорпусный двигатель и систему привода круговой решетки, объединенные в компактном корпусе и обеспечивающие высокую точность и отличную производительность.Встроенная ось H (регулировка по высоте) обеспечивает возможность боковой резки труб квадратного сечения и H-образных профилей.
Режущая головка, оснащенная четырьмя осями, что позволяет выполнять резку под углом ±45 градусов.
Автоматическая фокусировка осуществляется с помощью подвижной коллиматорной линзы, что значительно расширяет диапазон фокусировки и повышает точность процесса.
Фокусное расстояние, мм: 150
Максимальная мощность, кВт: 6 кВт
Мощность: 6 кВт
Волоконный интерфейс: QBH, QD, G5
Вес (примерно), (кг): ~18
Фокусное расстояние коллиматорной линзы: 100 мм
Световой диаметр: 35 мм
![Станина из листа и труб](https://www.prostanki.com/img/upload/uHh95IRWybvaGX_8266904019.png)
Станина из листа и труб
Станина является цельносварной и проходит отжиг для устранения внутренних напряжений. После черновой обработки перед чистовой производится вибростарение, что значительно повышает жесткость и устойчивость станка, обеспечивая при этом высокую точность обработки. Сварное основание станка с высокой жесткостью предназначено для загрузки и выгрузки длинных труб. Максимальная длина загружаемой трубы может быть доведена до 12 метров, а длина разгружаемой трубы - также до 12 метров. Станина станка обрабатывается высокоточным фрезерным станком с точностью 0,02 миллиметра. Толщина стенки составляет 45 мм.![Пневматрический передний и центральный зажимные патроны](https://www.prostanki.com/img/upload/i7KsLr2BP2Du2p_2782683925.png)
Пневматрический передний и центральный зажимные патроны
Пневматический патрон с высокой скоростью зажима, обладает отличной герметичность, которая эффективно предотвращает попадание шлака и пыли, возникающих при резке, внутрь патрона, что может повлиять на его срок службы. Полный ход зажима патрона в пределах 450 мм осуществляется без ручной настройки зажима, что делает использование простым и экономит время. Двойные ролики переднего зажима патрона обеспечивают стабильное зажимание трубы и снижают ее деформацию, что способствует достижению более высокой точности. Привод через зубчатую передачу обладает высокой нагрузочной способностью, долгим сроком службы, высокой стабильностью и низким уровнем шума (в отличие от привода с ремнем, который изнашивается быстрее и имеет ограниченную нагрузочную способность). Максимальная нагрузка на патрон составляет 1100 кг.![Задний зажимной патрон](https://www.prostanki.com/img/upload/oTd07y0GAXEKu7_1924822231.png)
Задний зажимной патрон
Задний патрон спроектирован с механизмами зажима и поддержки, обладает отличной герметичностью и эффективной защитой от загрязнений. Его интегральный фланец обеспечивает надежную защиту от коррозии, а опорная база патрона имеет высокую прочность и лучшую стабильность. Патрон имеет полую конструкцию, а задняя часть оснащена устройством для продувки, что позволяет удалять остатки при резке и предотвращать попадание расплавленного шлака в задний патрон, обеспечивая его долгий срок службы.![Портальная балка для оси Z](https://www.prostanki.com/img/upload/ZIfOnpZRonEkYA_7422974552.png)
Портальная балка для оси Z
Сварной портал из листа и труб с толщиной стенки 20 мм при производстве проходит через процесс закалки в течение 24 часов. Управление перемещением оси Z позволяет избегать столкновений. Исполнение из алюминия обеспечивает легкость конструкции и высокое ускорение 1,5G по оси X.![Высокоточные направляющие Hiwin](https://www.prostanki.com/img/upload/ZmOVXz6Y2CalsO_4269863201.png)
Высокоточные направляющие Hiwin
Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие Hiwin имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.![Серводвигатели Panasonic](https://www.prostanki.com/img/upload/UAb58t97Luf4vx_3680514956.jpeg)
Серводвигатели Panasonic
Серводвигатель Panasonic обеспечивает высокую точность, высокую скорость и надежную производительность, а также характеризуется высокой адаптивностью и стабильностью. Сокращенное время динамической реакции двигателя обеспечивая оперативность, а низкое тепловыделение и минимальный шум делают его комфортным в использовании.![Активная система поддержки трубы](https://www.prostanki.com/img/upload/BEeVrCiPqCdmQ7_9769720828.png)
![Активная система поддержки трубы](https://www.prostanki.com/img/upload/ScusDaaQ5GVek1_7450717691.png)
Активная система поддержки трубы
Механизм автоматической поддержки труб разработан для облегчения и улучшения работы с длинными и тяжелыми трубами. Автоматическая регулировка под диаметр обрабатываемых труб. В зоне разгрузки расположено 4 комплекта сервоприводных поддерживающих устройств, способных автоматический регулировать положение трубы. В зоне загрузки расположено 5 комплектов сервоприводных устройств поддержки трубы. Каждое из этих устройств оборудовано двумя серводвигателями Panasonic.![Сервостол для поддержки и автоматической выгрузки](https://www.prostanki.com/img/upload/1OX87YHQV1JR4A_3238620475.png)
Сервостол для поддержки и автоматической выгрузки
Сервостол используется для разгрузки коротких деталей. Цилиндр управляет основной плитой, которая автоматически поворачивается с 180 градусов до 135 градусов (используется для автоматического перемещения материала после резки). Оно может не только подниматься и поворачиваться синхронно, но также автоматически переворачивать приемную плиту для разгрузки. Эта функция также может использоваться для отделения отходов, делая станок более интеллектуальным, удобным и эффективным.![Автоматическое центрирование](https://www.prostanki.com/img/upload/D2khJLdCGOrqQp_833332092.png)
Автоматическое центрирование
Автоматическое устройство для центрирования может автоматически центрировать трубу на месте, чтобы патрон мог надежно удерживать трубу.![Полуавтоматическая система загрузки труб](https://www.prostanki.com/img/upload/g4yOqGT6WHpcCX_3598926901.png)

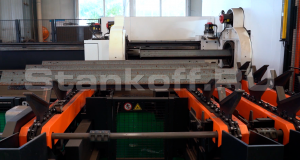

Полуавтоматическая система загрузки труб
Загрузка труб осуществляется в полуавтоматическом режиме. Трубы поднимаются на загрузочную стойку, индукционный выключатель срабатывает автоматически, и загрузочная стойка автоматически подает трубы на труборез. Если деталь имеет большую длину и есть наклон, то подвесная поддержка также участвует в работе, поднимая трубу. Принимает трубы длиной от 3 до 12 метров. Вес загружаемой трубы не более 1000 кг.![Полуавтоматическая система разгрузки труб](https://www.prostanki.com/img/upload/UAdl3knYbh5W6C_6280183284.png)
Полуавтоматическая система разгрузки труб
После завершения резки, обработанные трубы зажимаются с помощью патронов и перемещаются в область выгрузки. Длина разгружаемой трубы от 920 мм до 12 000 мм. Вес разгружаемой трубы не более 1000 кг.![Система управления FSCUT 5000A](https://www.prostanki.com/img/upload/waJvIqnmAcMbRK_5609333289.jpeg)
Система управления FSCUT 5000A
Система управления FSCUT5000A разработана для управления процессом резки труб и поддерживает стандартные трубы (прямоугольные, круглые, овальные, эллиптические, а также трубы с U-, H- и L-образными сечениями) с высокой точностью и эффективностью производства.• Поддерживает коррекцию смещения центра трубы в производстве для повышения точности резки сквозных отверстий.
• Основана на активном управлении с использованием технологии Ethernet для более быстрого и стабильного отслеживания углов труб и резки.
• Каркас поддержки активно следит за вращающейся трубой, обеспечивая выравнивание центра трубы и улучшение качества изделия.
• Поддерживает конструкцию патрона с полым центром, что позволяет производить более длинные трубы при более коротком ходе машины.
• Поддерживает производство с использованием трех патронов для обеспечения точности и минимизации отходов.
• Поддерживает автоматический процесс загрузки/выгрузки, циклическое производство и автоматическую подачу труб.
![Двойной пропорциональный клапан низкого и высокого давления SMC (Япония)](https://www.prostanki.com/img/upload/12hKpVqN66f7Hg_9994111225.jpeg)
Двойной пропорциональный клапан низкого и высокого давления SMC (Япония)
Двойной пропорциональный клапан для регулировки давления по кислороду и азоту.Клапан низкого давления для автоматической настройки давления кислорода при помощи программного обеспечения (1шт.).
Клапан высокого давления для автоматической настройки давления азота при помощи программного обеспечения (1шт.).
![Датчик низкого давления](https://www.prostanki.com/img/upload/YhhbOGq0iuIbDn_1398869870.png)
Датчик низкого давления
Когда давление газа слишком низкое, датчик низкого давления срабатывает, предупреждая о низком давлении, защищая ваш станок и предотвращая потерю заготовок труб.![Автоматическая система смазки](https://www.prostanki.com/img/upload/RO8jcMfzOhTzOi_4675111083.jpeg)
Автоматическая система смазки
Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.![Электрошкаф](https://www.prostanki.com/img/upload/sV8e1g0SFAyfuC_4300270507.jpeg)
Электрошкаф
Имеется разделение сильного и слабого тока, все маркировки соответствуют международным стандартам номерации проводов, что упрощает последующее обслуживание. Используется высококачественная система кондиционирования воздуха в шкафу, обеспечивая оптимальные условия для работы всех электрических компонентов.![Водяной чиллер Hanli](https://www.prostanki.com/img/upload/bPnwvH63PdyjUp_2291244690.png)
Водяной чиллер Hanli
Автоматический чиллер для охлаждения излучателей лазерных станков.Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.
![Стабилизатор](https://www.prostanki.com/img/upload/PXlYdLGI6dhRAh_3839323711.png)
Стабилизатор
Стабилизированный источник питания напряжения Shanghai Xishun может обеспечивать функцию стабилизации напряжения с переменным уровнем, удовлетворяя потребности в стабильном электропитании для лазерного оборудования, гарантируя безопасную и стабильную работу оборудования.Дополнительные опции
![Пневматические передние и центральные патроны с квадратным отверстием](https://www.prostanki.com/img/upload/bv00qYDjqwbjgK_9034511940.jpeg)

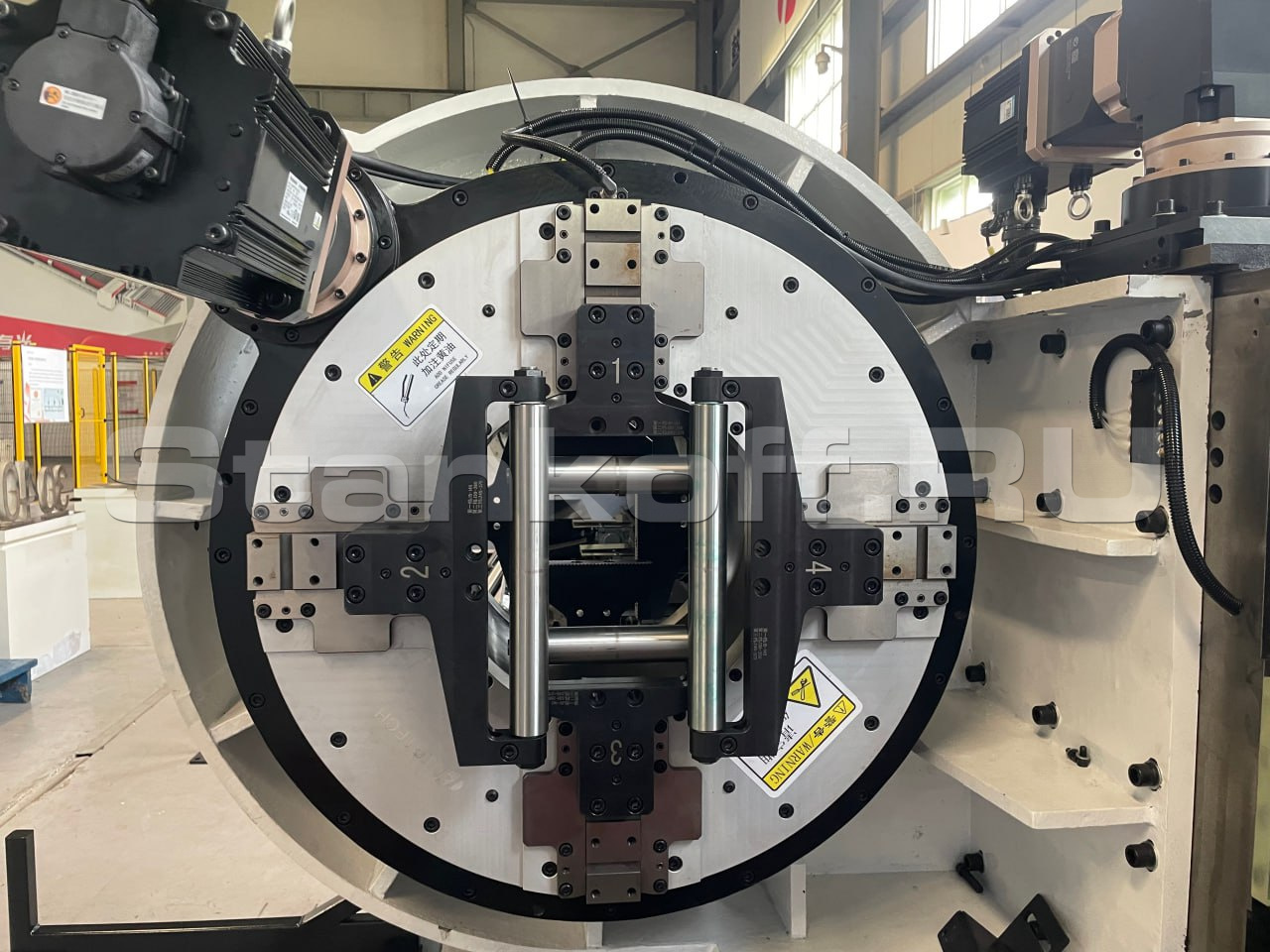

Пневматические передние и центральные патроны с квадратным отверстием
Предусмотрена возможность замены переднего и центрального патронов на патроны с квадратными отверстиями, что расширяет возможности обработки квадратных труб размером до 450 мм.Размеры обработки профильных труб
Тип трубы | Сторона а, мм | Сторона b, мм |
Двутавр | от 20 | до 320 |
Швеллер | от 20 | до 320 |
Равнополочный уголок | 20 - 120 | |
Неравнополочный уголок | 20 - 120 | 20 - 120 |
![Двутавр](https://www.prostanki.com/img/upload/a14AJBCxibLJXt_1503409624.jpeg)
Двутавр
![Швеллер](https://www.prostanki.com/img/upload/50SDVyy7lFWhR0_9032443914.jpeg)
Швеллер
![Равнополочный уголок](https://www.prostanki.com/img/upload/Jx3LfikIM7dq5v_8987786568.jpeg)
Равнополочный уголок
![Неравнополочный уголок](https://www.prostanki.com/img/upload/V1IqazEdes9heq_480669052.jpeg)
Неравнополочный уголок
Безопасность
Новое поколение модулей безопасного следования
Режущая головка сохраняет постоянное расстояние с заготовкой в процессе резания, это снижает риск столкновений. Станок перестанет резать при малейшем столкновении с препятствием. Это снижает уровень аварийности и улучшает производительность резания.
Интеллектуальная система сигнализации
Сигналы со всех узлов, имеющих обратную связь, поступают на интерфейс через центр управления, когда оборудование работает с ошибкой, и по коду ошибки можно определить неисправность.
Выбор диаметра сопла
Материал | Толщина | Диаметр сопла |
Углеродистая сталь | 1 - 6 мм | 1,4 мм |
6 - 10 мм | 2 мм | |
Нержавеющая сталь | 1 - 3 мм | 1,5 мм |
3 - 4 мм | 2 мм | |
5 - 6 мм | 2,5 мм |
Параметры подбора мощности для труборезного станка
Круглые трубы | ||||||
Диаметр труб | φ20-φ50 | φ50-φ120 | φ120-φ220 | |||
Мощность источника | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь |
1000 Вт | 3 мм | 3 мм | 4 мм | 3 мм | 6 мм | 4 мм |
1500 Вт | 4 мм | 4 мм | 6 мм | 4 мм | 8 мм | 4 мм |
2000 Вт | 8 мм | 6 мм | 12 мм | 6 мм | ||
3000 Вт | 10 мм | 8 мм | 12 мм | 6 мм | ||
4000 Вт | 12 мм | 10 мм | 14 мм | 10 мм | ||
Профильные трубы | ||||||
Диаметр труб | φ20-φ50 | φ50-φ100 | φ100-φ150 | |||
Мощность источника | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь |
1000 Вт | 3 мм | 2 мм | 3 мм | 2 мм | 6 мм | 3 мм |
1500 Вт | 4 мм | 3 мм | 4 мм | 3 мм | 8 мм | 4 мм |
2000 Вт | 6 мм | 4 мм | 12 мм | 4 мм | ||
3000 Вт | 8 мм | 4 мм | 12 мм | 6 мм | ||
4000 Вт | 10 мм | 6 мм | 14 мм | 6 мм |
Качество газов
Тип газа | Качество | Чистота газа,% | Содерж-е азота и аргона(N2 +Ar),‰ | Содерж-е воды (H2O),‰ |
Кислород O2 | 3,5 | ≥99,95 | ≤500 | ≤5 |
Тип газа | Качество | Чистота газа,% | Содерж-е кислорода(O2),‰ | Содерж-е воды (H2O),‰ |
Азот N2 | 4,5 | ≥99,995 | ≤10 | ≤5 |
Азот N2 | 5 | ≥99,999 | ≤3 | ≤5 |
Требования к условиям работы
Электричество | Напряжение тока: 380V Частота: 50 Гц Стабильность напряжения + 5% Регулирование напряжения: <2% |
Вспомогательный газ | Очищенный сухой сжатый воздух: Кислород (O2) особой чистоты и Азот (N2) чистотой не менее 99,9% |
Прибор для сжатия воздуха | Давление 14 бар Объем 1 м³ |
Температура | Диапазон температур в пределах 15-35°C. Компоненты системы не должны подвергаться воздействию прямых солнечных лучей. В случае тропических климатических условий или если температура на рабочем месте поднимается выше 35°С, рекомендуется размещать оборудование в помещении с кондиционером. |
Влажность | Температура точки росы воздуха должна быть менее 10° для предотвращения процессов конденсации в охлажденных частях машины. |
Фундамент | Фундамент для станка должен быть ровным и без вибраций |
Листовой металл | Однородный, ровный и чистый |

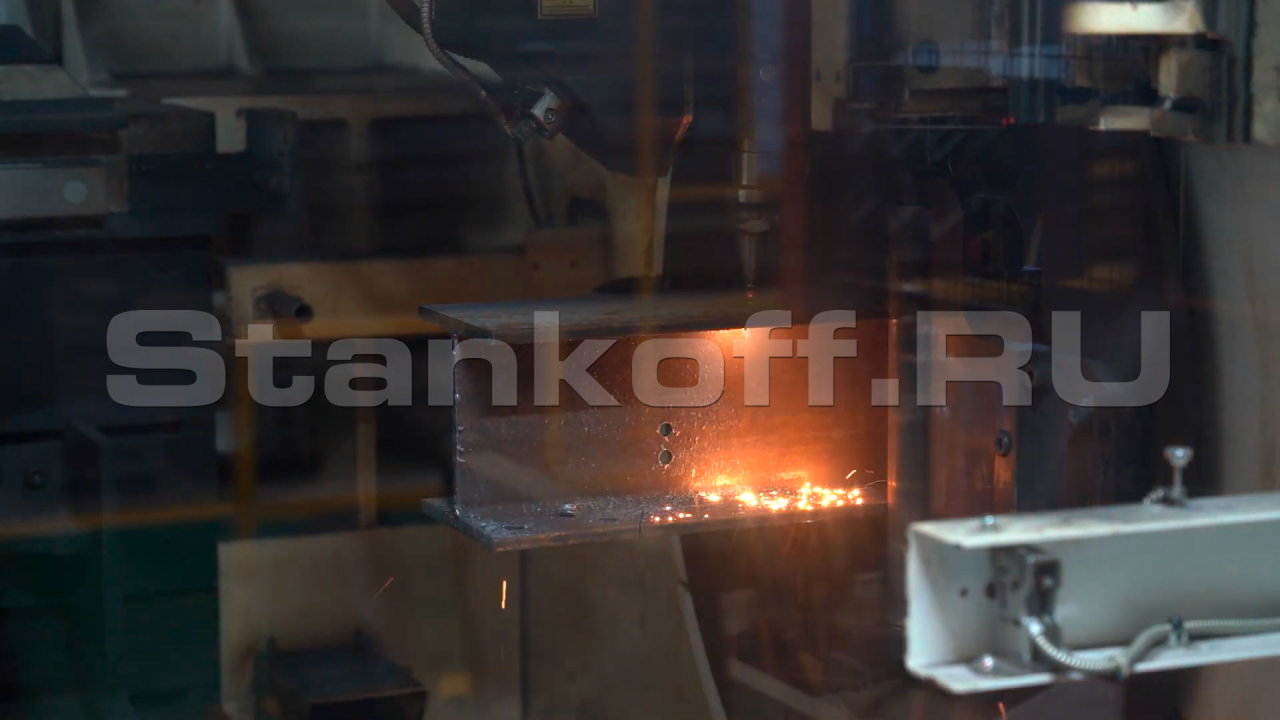

Получаемые изделия
![](https://www.prostanki.com/img/upload/oLZOwtsTevvANX_4131232604.jpeg)
![](https://www.prostanki.com/img/upload/hfJ59SGlZzMYzt_1691350924.jpeg)
![](https://www.prostanki.com/img/upload/0CtHnWNZ92TtCJ_5120726909.jpeg)
![H73q1Q9TPg.png](https://www.prostanki.com/img/upload/cOqLhKA8pRL1wd_1254435225.png)
![Sv92onhJs9.png](https://www.prostanki.com/img/upload/fHbYQM5Uhivo83_9382514448.png)
![](https://www.prostanki.com/img/upload/NZno8kDFMxHsLq_9194895120.jpeg)
![](https://www.prostanki.com/img/upload/9ToVhuOFYLNrsg_5391272052.jpeg)
![](https://www.prostanki.com/img/upload/Fa22ftPiFnoLSA_395254111.jpeg)
![](https://www.prostanki.com/img/upload/XPRCE6memVyZ7K_1574106365.jpeg)
![EuVGMz5Uzh.png](https://www.prostanki.com/img/upload/mXmaBljOTwhWmv_8330214969.png)
![saulsURZPf.jpg](https://www.prostanki.com/img/upload/h6RyOn0HtzdkRw_9124393628.jpeg)
![l9TnBwZl5Y.jpg](https://www.prostanki.com/img/upload/vco0G2mEuJNqng_9596924907.jpeg)
![QhuPVYmQlS.jpg](https://www.prostanki.com/img/upload/cQeZM9cU1b3pgG_4270577414.jpeg)
![2AThsnMHZb.jpg](https://www.prostanki.com/img/upload/UiEP7dMfcYw2Uw_2170380101.jpeg)
Мощность лазера | 6000 Вт |
Лазерный источник | Raycus |
Длина волны | 1080 Нм |
Диаметр круглых труб | 15 - 450 мм
|
Размер квадратных труб | 15 - 315 мм
|
Минимальная длина трубы | 3000 мм |
Максимальная длина трубы | 12000 мм |
Ход по оси X | 630 мм |
Ход по оси Y | 12800 мм
|
Ход по оси Z | 380 мм |
Максимальная скорость подачи по оси Y | 60 м/мин |
Макс. скорость вращения патронов | 90 об/мин |
Точность позиционирования | ±0,05 мм |
Точность повторного позиционирования
|
±0,03 мм |
Патроны | Пневматические |
Количество патронов | 3 шт. |
Диаметр патронов | 450 мм |
Максимальная нагрузка на патрон | 1100 кг |
Мощность переднего патрона |
2900 Вт |
Мощность центрального патрона | 4400 Вт |
Мощность заднего патрона |
2900 Вт |
Мощность движения головы поперёк | 850 Вт |
Мощность движения головы верх/вниз | 750 Вт |
Максимальная потребляемая мощность | 134 кВт |
Питание | 3 фазы 380В/50Гц |
Габариты | 22500х5500х2600 мм |
Вес нетто | 30000 кг |
Вес брутто | 31000 кг |
Параметры погрузчика/разгрузчика труб | |
Тип погрузчика труб | Полуавтоматический |
Минимальный размер трубы | 3000 мм |
Максимальный размер трубы | 12000 мм |
Максимальный вес | 1000 кг |
Тип разгрузчика труб | Полуавтоматический |
Минимальный размер трубы | 920 мм |
Максимальный размер трубы | 12000 мм |
Максимальный вес | 1000 кг |
