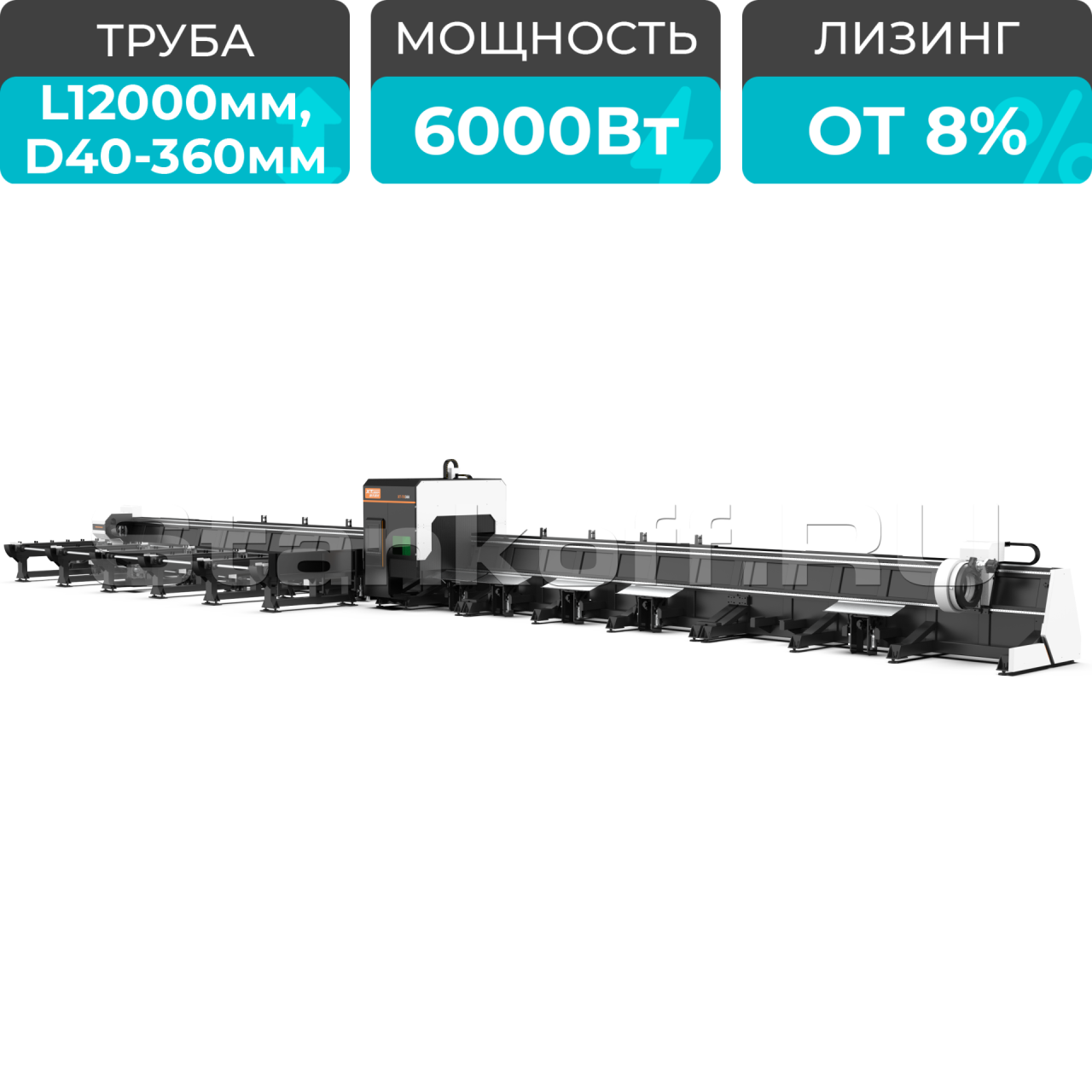

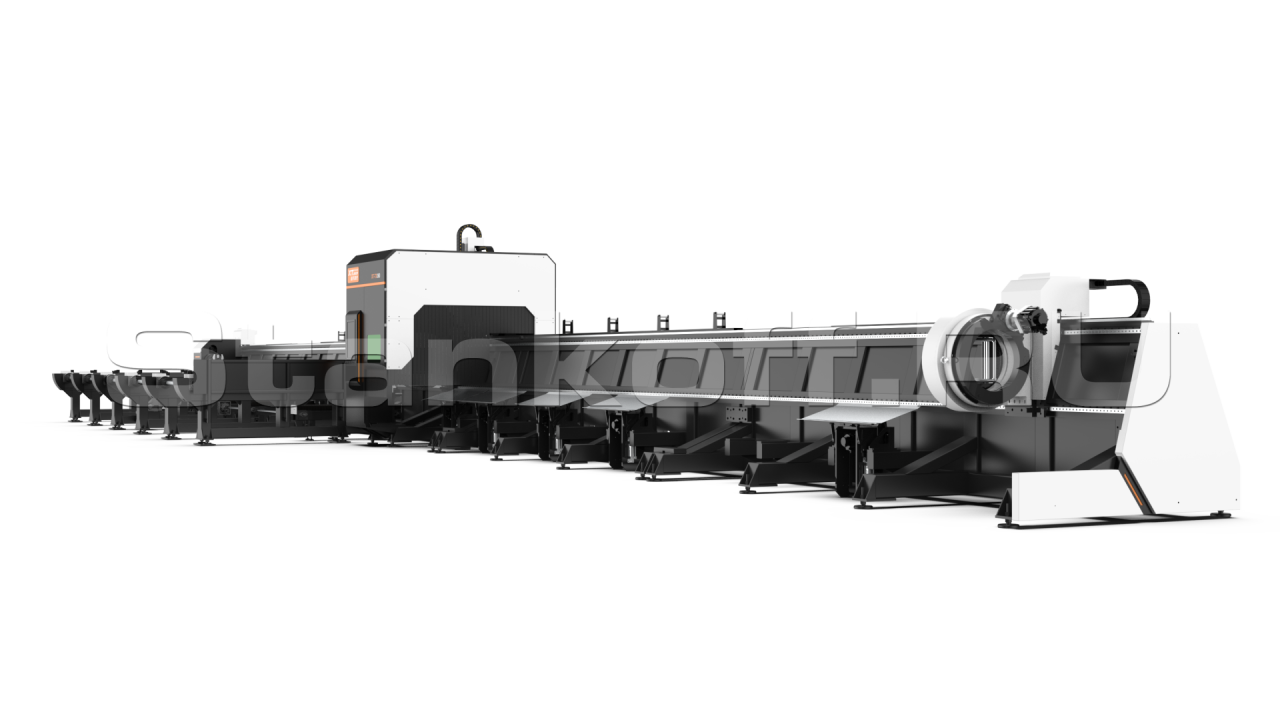

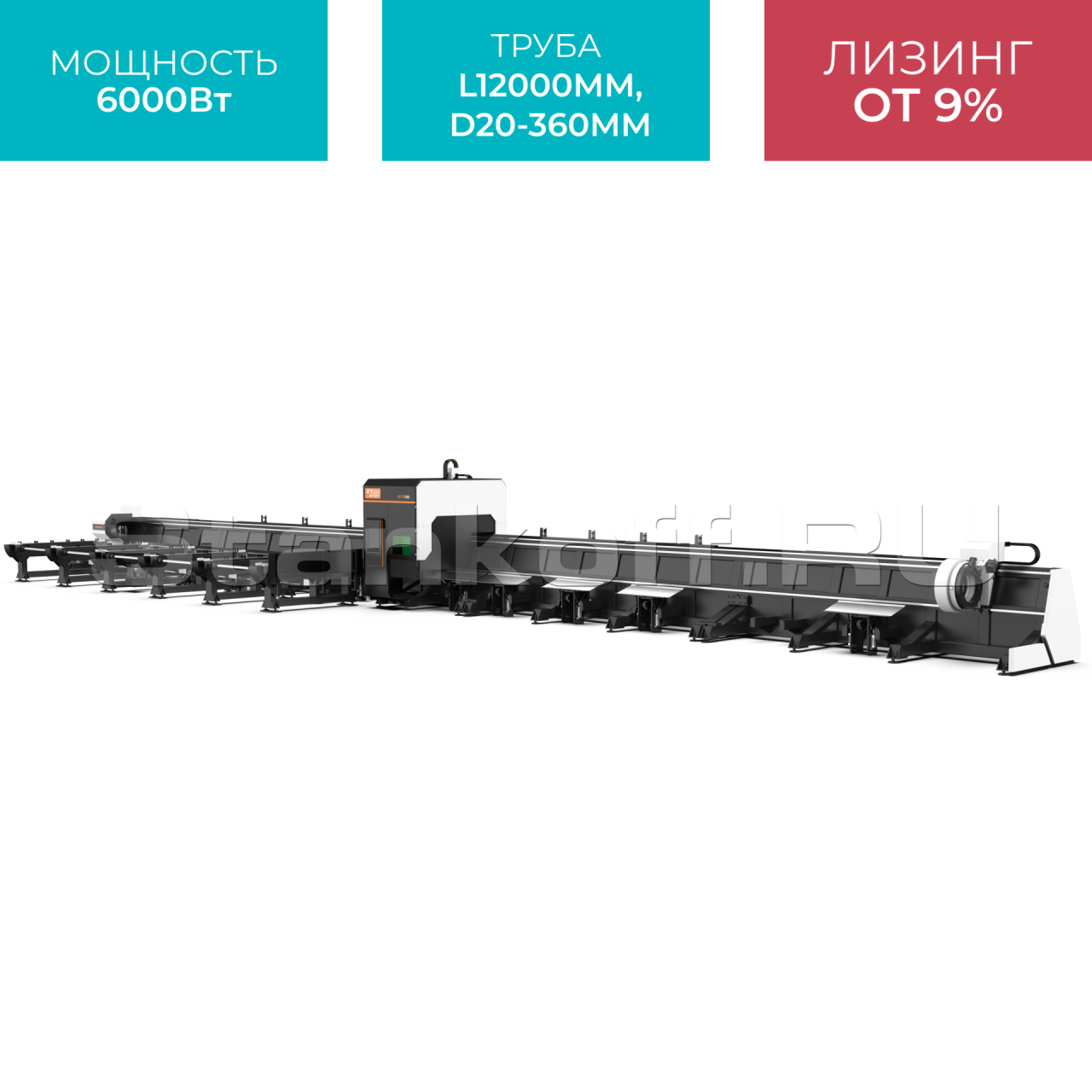

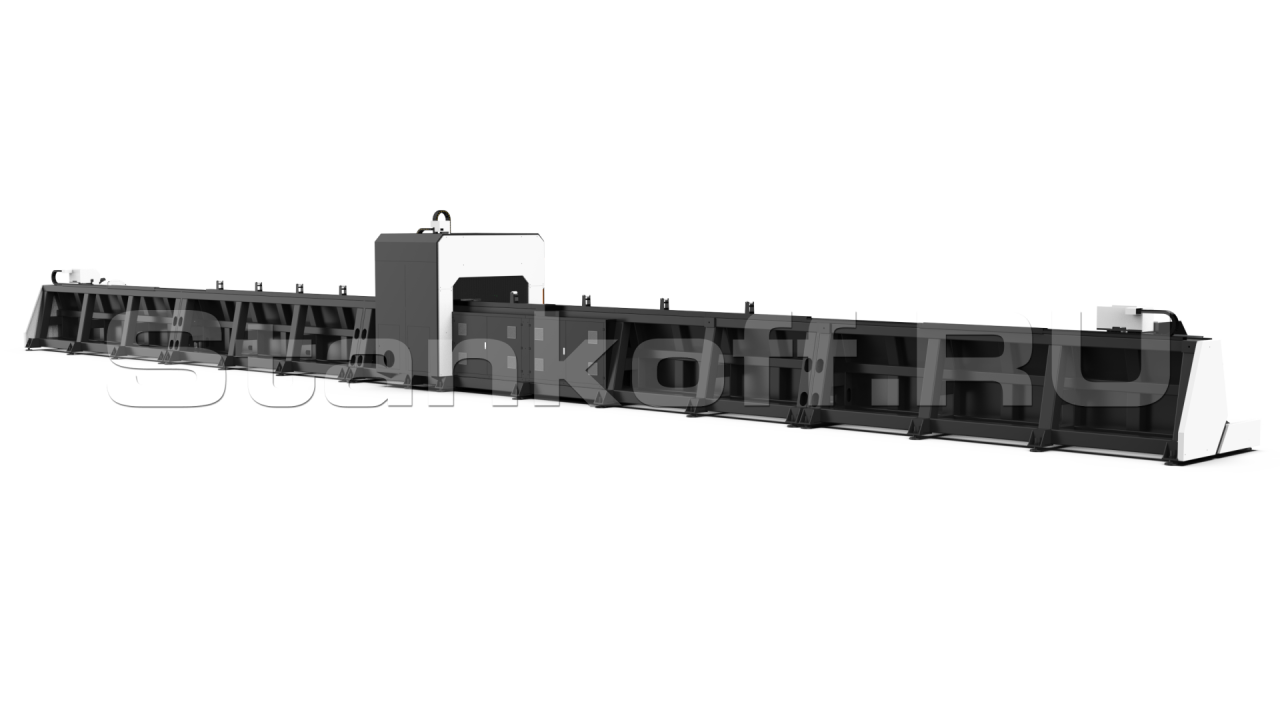

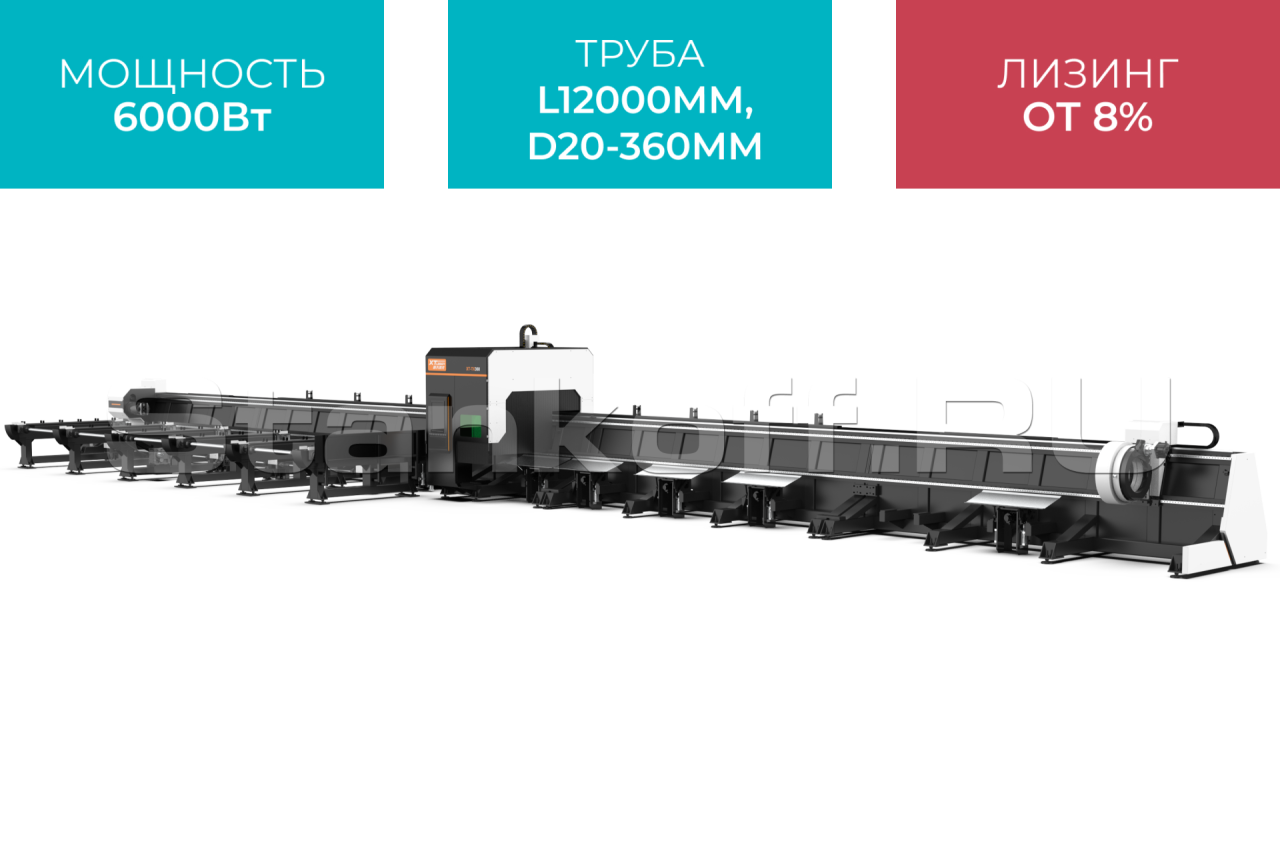

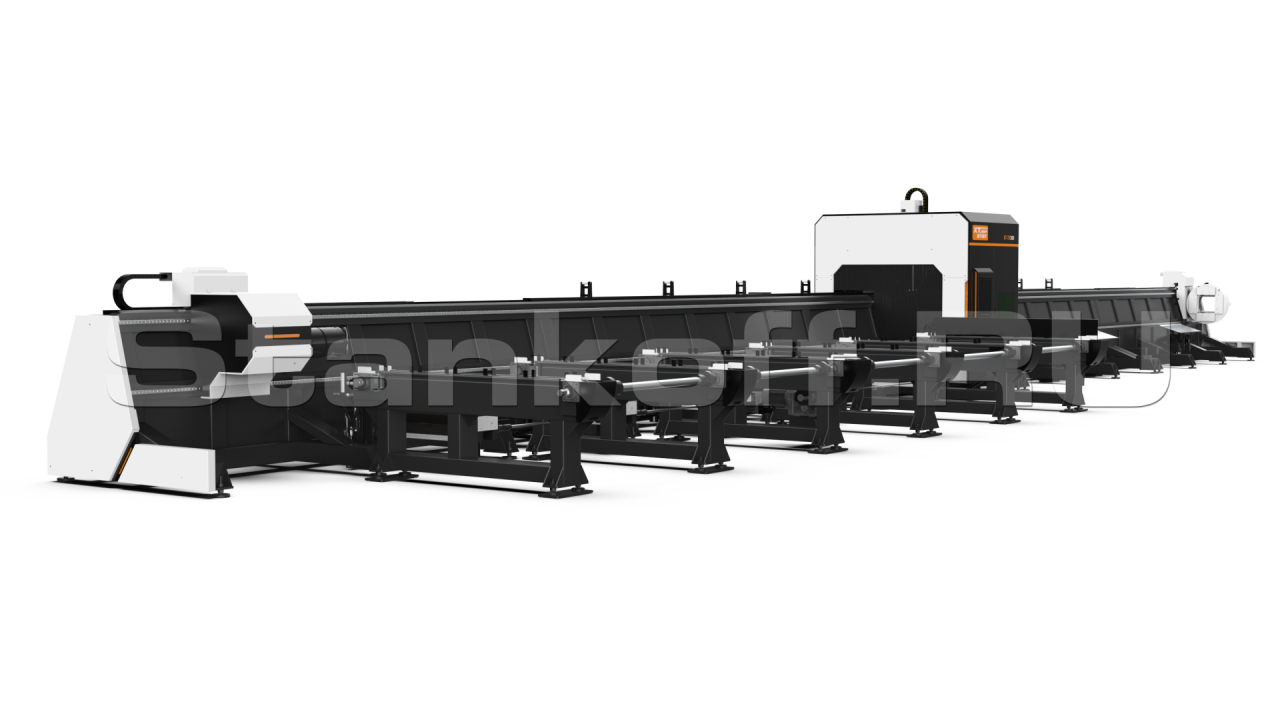

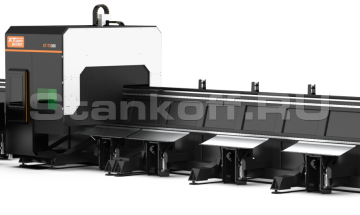

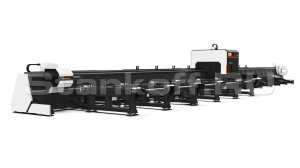

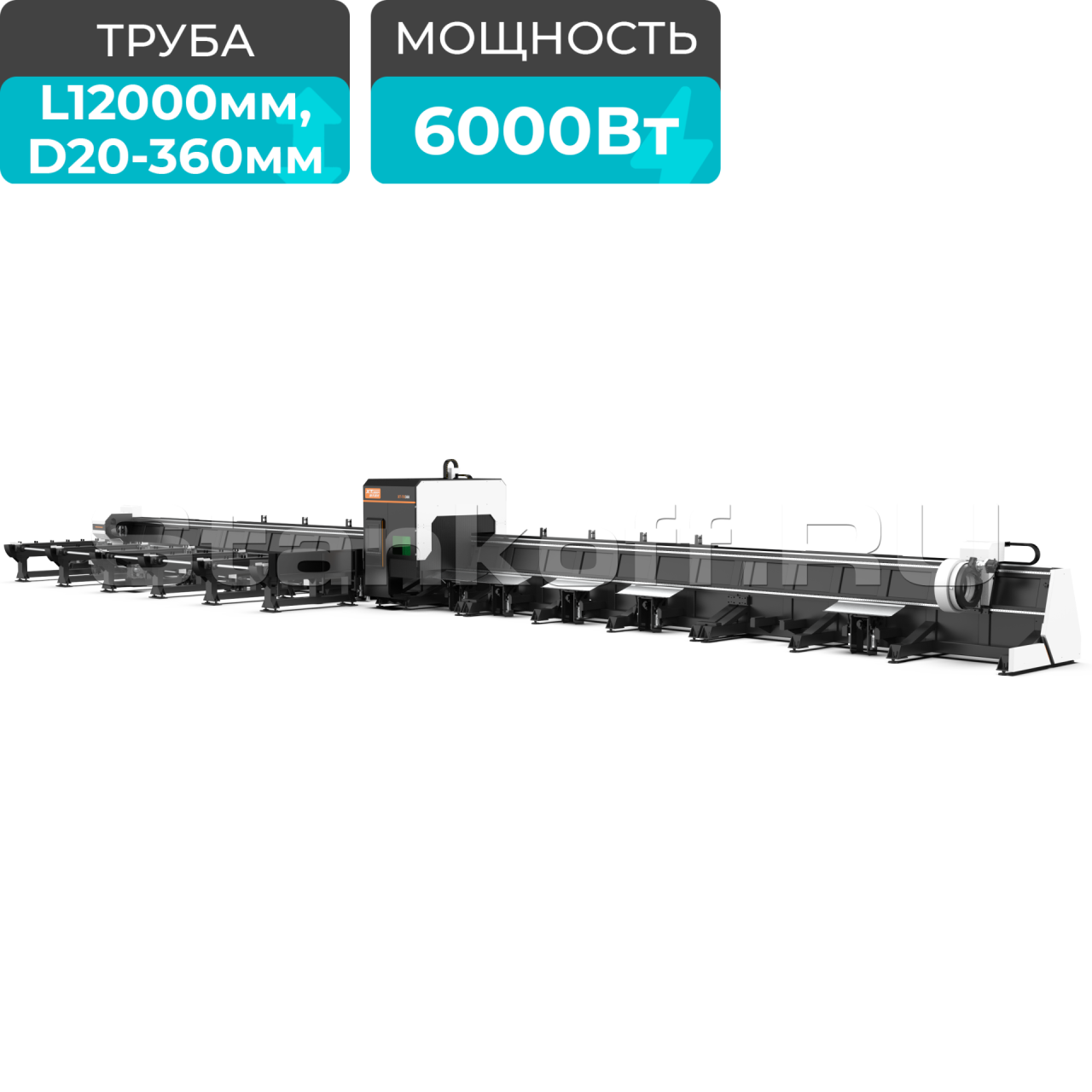

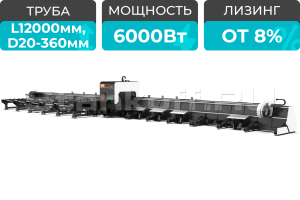

Оптоволоконный лазерный труборез с 3-мя патронами и автоматической погрузкой XTC-TX360S-1212-3C/6000 Raycus 5 axis
Контакты
Маргарита
+7 (995) 888-07-04
Реклама Рекомендуем предложения
Детальное описание
Современный станок для резки труб из нержавеющей, углеродистой, марганцевой стали, латуни, алюминия и т.д. Имеет возможность обрабатывать трубы различных форм: круглых, квадратных, а также L, H, I, U и C образных. Обрабатывает трубы диаметром от 40 мм до 360 мм и длиной от 3000 мм до 12000 мм. Оснащён полуавтоматическим погрузчиком труб. Поворотная режущая головка с автоматической фокусировкой BOCI обеспечивает качественную резку труб сложной формы и фасок с поворотом на 45 градусов. Активная поддержка труб с серводвигателем осуществляет моментальную регулировку высоты в реальном времени, зависящую от текущей высоты поворота трубы.
Точность резки прямоугольных, квадратных и круглых труб составляет ±0,5 мм, что обеспечивает высокую геометрическую точность и повторяемость размеров. Для профильного и фасонного проката, включая уголки, двутавровые балки (H-профили) и швеллеры, точность резки находится в диапазоне ±0,5–0,8 мм в зависимости от сечения и конструктивных особенностей профиля.
Комплектация
| Режущая голова с автофокусом |
BOCI (Китай) |
| Зубчатая передача «шестерня-рейка» | YYC / XT(Тайвань) |
| Высокоточные направляющие | Hiwin / XT (Тайвань) |
| Серводвигатели |
WEIGUANG (Китай) |
| Редуктор | Erefat / Motoreducer / XT (Франция) |
| Источник излучения | Raycus (Китай) |
| Система ЧПУ и софт | FSCUT5000 |
| Водяное охлаждение - чиллер |
Hanli / S&A (Китай) |
| Пропорциональный клапан | Aventics (Германия) |
| Электрические компоненты | Siemens (Германия) |
| Вентилятор 1,5 кВт |
Конструктивные особенности

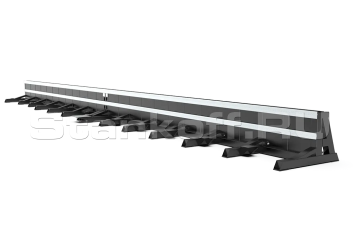

Вертикальная станина из листа и труб
Комбинированная станина сварена из высококачественной листовой стали и стальных труб и подвержена высокотемпературному отжигу. Все сварные швы выполняются исключительно в защитной атмосфере. Данная процедура обеспечивает долгий срок службы станка без механических деформаций.Листовая станина обладает значительными преимуществами по сравнению с станиной из труб, такими как больший вес, прочность и надежность, отсутствие вибраций при работе и, как следствие, обеспечивает стабильный, качественный и точный рез.

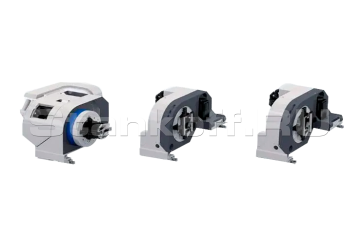

Пневматические зажимные патроны

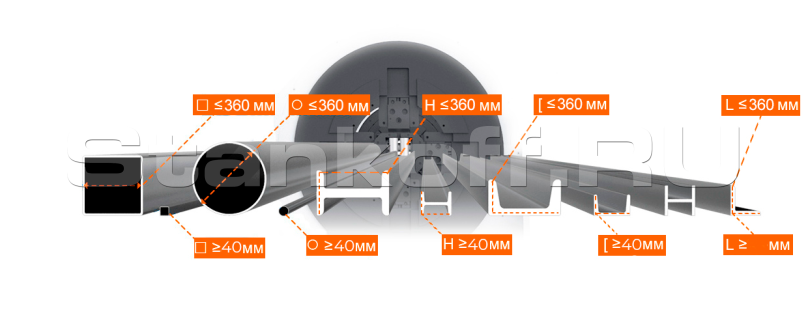

Автоматически центрирующиеся зажимы отлично подходят для закрепления труб, предохраняя от деформаций и позволяя контролировать зажимное усилие. Диаметр труб, которые могут быть зафиксированы в такого рода зажимах, варьируется от 40 до 360 мм. Труборез позволяет раскраивать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы. Высокая надежность и минимальный остаток по трубе. Экономия на материале.

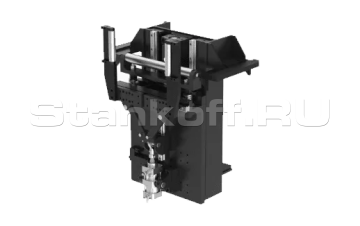

Активная поддержка труб с серводвигателем
Обеспечивает полуавтоматическую загрузку трубы и моментальную регулировку высоты в реальном времени, зависящую от текущей высоты поворота трубы. Способна выдержать трубу длинной до 12000 мм .

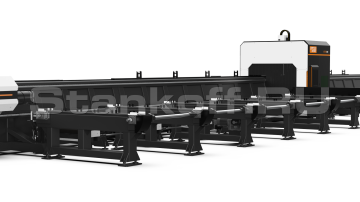

Полуавтоматическая система погрузки труб
Станок оснащается автоматической системой погрузки труб. Позволяет загружать трубы круглого и квадратного сечения от 3 000 мм до 12 000 мм и диаметром до 360 мм.
Сервостол
Применяется для автоматической подачи труб круглого и квадратного сечения различной длины, что обеспечивает более высокую эффективность подачи. После завершения процесса резки сервостол автоматически удерживает трубы. Благодаря такой конструкции, предотвращается падение труб на землю, что удобно для последующей выгрузки всей партии труб.

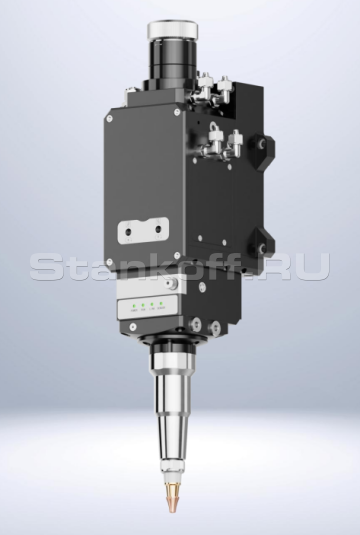

Поворотная режущая голова с автофокусом BOCI BLT 442T
BOCI BLT442T оснащена автоматической фокусировкой с замкнутым контуром, интеллектуальной защитой от столкновений, системой мониторинга загрязнения защитного окна, поддерживает наклонную резку до ±45°, а также позволяет быстро и удобно заменять оптику благодаря выдвижному дизайну. Встроенное водяное охлаждение обеспечивает стабильную работу при высокой нагрузке.Мощность до 15 кВт
Дистанция фокуса: ±50 мм
Длина фокусировки: 200 мм
Тип волоконного интерфейса: QBH, Q+, QD, ADD
Максимальное давление газа: 25 бар
Температурный диапазон эксплуатации: 5–55 °C
Размеры: 497,6 × 122 мм
Вес: 6,5 кг
Лазерная длина волны: 1030–1090 нм

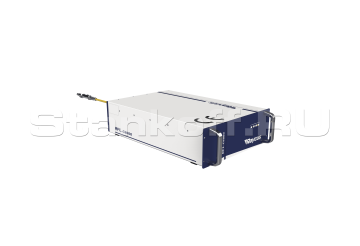

Лазерный источник Raycus
Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

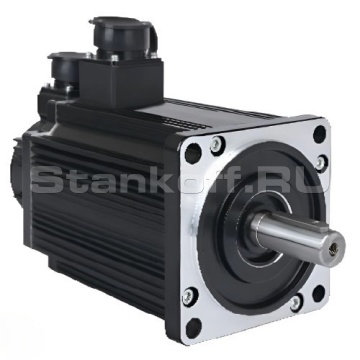

Серводвигатели и драйверы WEIGUANG
Представляет собой промышленный синхронный электродвигатель с постоянными магнитами. Области применения – от промышленности до бытовой техники. Основными достоинствами являются компактность и высокая производительность.

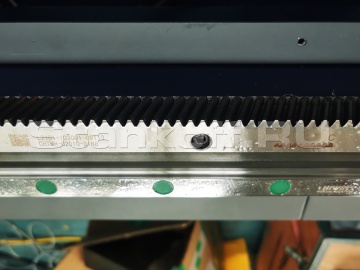

Зубчатая передача «шестерня-рейка» YYC
YYC специализируется на производстве высокоточных зубчатых реек и шестерней. Продукцию YYC по всему миру уже много десятилетий. Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию YYC одним из лидеров по поставке зубчатых передач во всем мире. Изготовлены из стали марки 45C. Покрытие - химическое оксидирование.

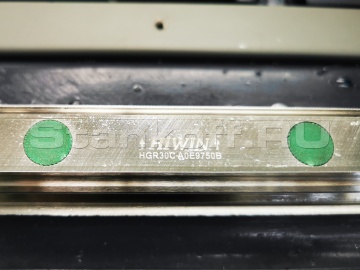

Высокоточные направляющие Hiwin
Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие Hiwin имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.
Пропорциональный клапан Aventics
Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.
Автоматическая система смазки
Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

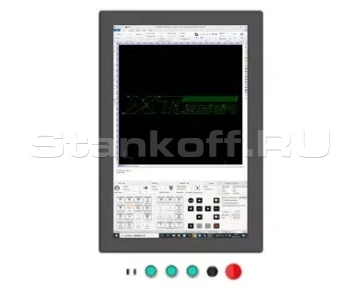

Интеллектуальная система ЧПУ
Простая в эксплуатации даже для новичков.Поддержка множества видов графических файлов, включая DXF, PLT, DWG, AI, G-code, IGS (резка труб).
Поддержка нескольких языков.
Сигнализация низкого давления вспомогательного газа и ошибок резки.
Сигнальная лампа безопасности.
Дистанционный пульт управления
Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.
Водяной чиллер
Автоматический чиллер для охлаждения излучателей лазерных станков.Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.
Вытяжной вентилятор
Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.Качество газов
| Тип газа | Качество | Чистота газа,% | Содерж-е азота и аргона(N2 +Ar),‰ | Содерж-е воды (H2O),‰ |
| Кислород O2 | 3,5 | ≥99,95 | ≤500 | ≤5 |
| Тип газа | Качество | Чистота газа,% | Содерж-е кислорода(O2),‰ | Содерж-е воды (H2O),‰ |
| Азот N2 | 4,5 | ≥99,995 | ≤10 | ≤5 |
| Азот N2 | 5 | ≥99,999 | ≤3 | ≤5 |
| Лазерный источник | |
| Мощность лазера, Вт | 6000 |
| Источник излучения | Raycus |
| Параметры обработки | |
| Толщина резки (нерж. сталь), мм | 12 |
| Толщина резки (углерод. сталь), мм | 20 |
| Минимальный диаметр круглых труб, мм | 40 |
| Максимальный диаметр круглых труб, мм | 360 |
| Минимальные стороны обработки квадрата, мм | 40 |
| Максимальные стороны обработки квадрата, мм | 360 |
| Максимальная длина заготовки (трубы), мм | 12000 |
| Минимальный остаток по трубе, мм | 0-450 |
| Максимальный вес трубы, кг | 1600 |
| Зона погрузки | |
| Система погрузки | Есть |
| Минимальная длина трубы, мм | 3000 |
| Максимальная длина трубы, мм | 12000 |
| Исполнение | |
| Угол наклона головы, ° | ±45 |
| Скоростные характеристики | |
| Максимальная скорость вращения патрона, об/мин | 60 |
| Ускорение, G | 0,6 |
| Мощность сервоприводов по оси X, Вт | 1300 |
| Мощность сервоприводов по оси Y, Вт | 4400 |
| Мощность сервоприводов по оси Y2, Вт | 4400 |
| Мощность сервоприводов по оси Z, Вт | 750 |
| Мощность сервоприводов по оси W1, Вт | 4400 |
| Мощность сервоприводов по оси W2, Вт | 4400 |
| Точность позиционирования (X, Y, Z), мм | ±0,05 |
| Точность повторного позиционирования (X,Y,Z), мм | ±0,02 |
| Макс. скорость перемещения головы, м/мин | 60 |
| Программно-аппаратные характеристики | |
| Программное обеспечение | FSCUT5000 |
| Диагональ монитора, дюйм | 24 |
| Габаритные параметры | |
| Длина станка, мм | 29310 |
| Ширина станка, мм | 4000 |
| Высота станка, мм | 2970 |
| Вес нетто, кг | 22000 |
