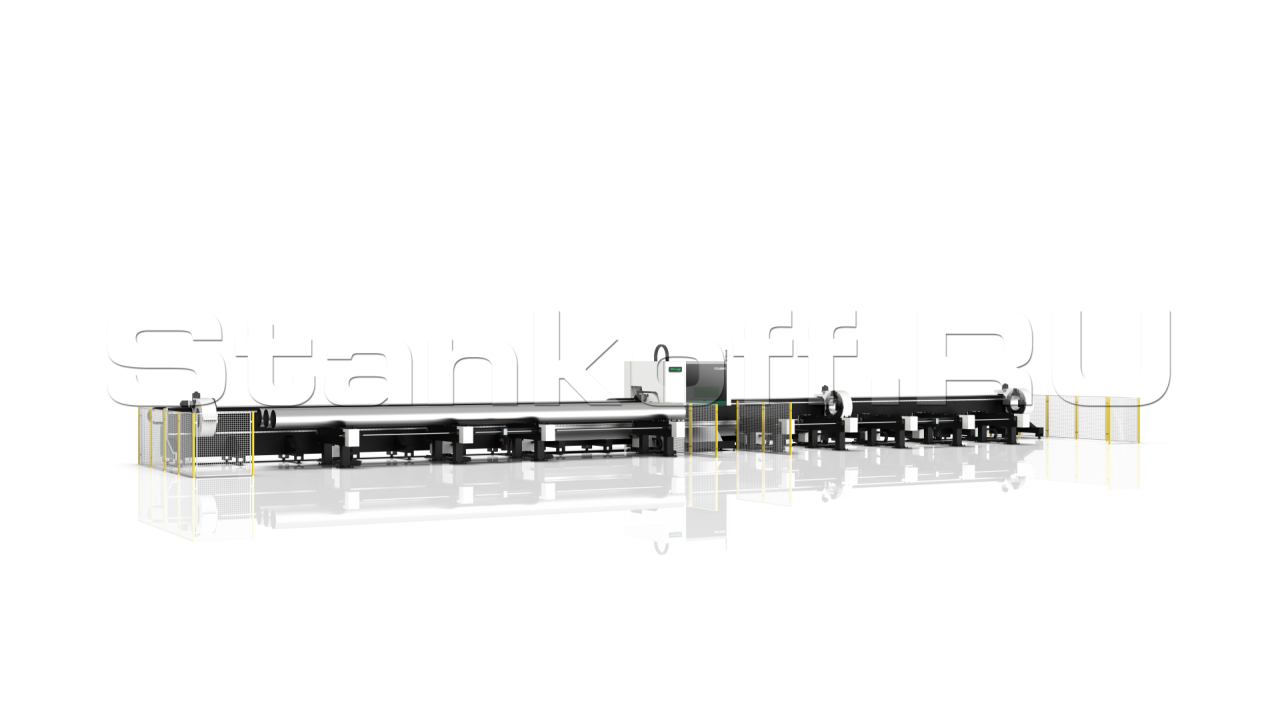

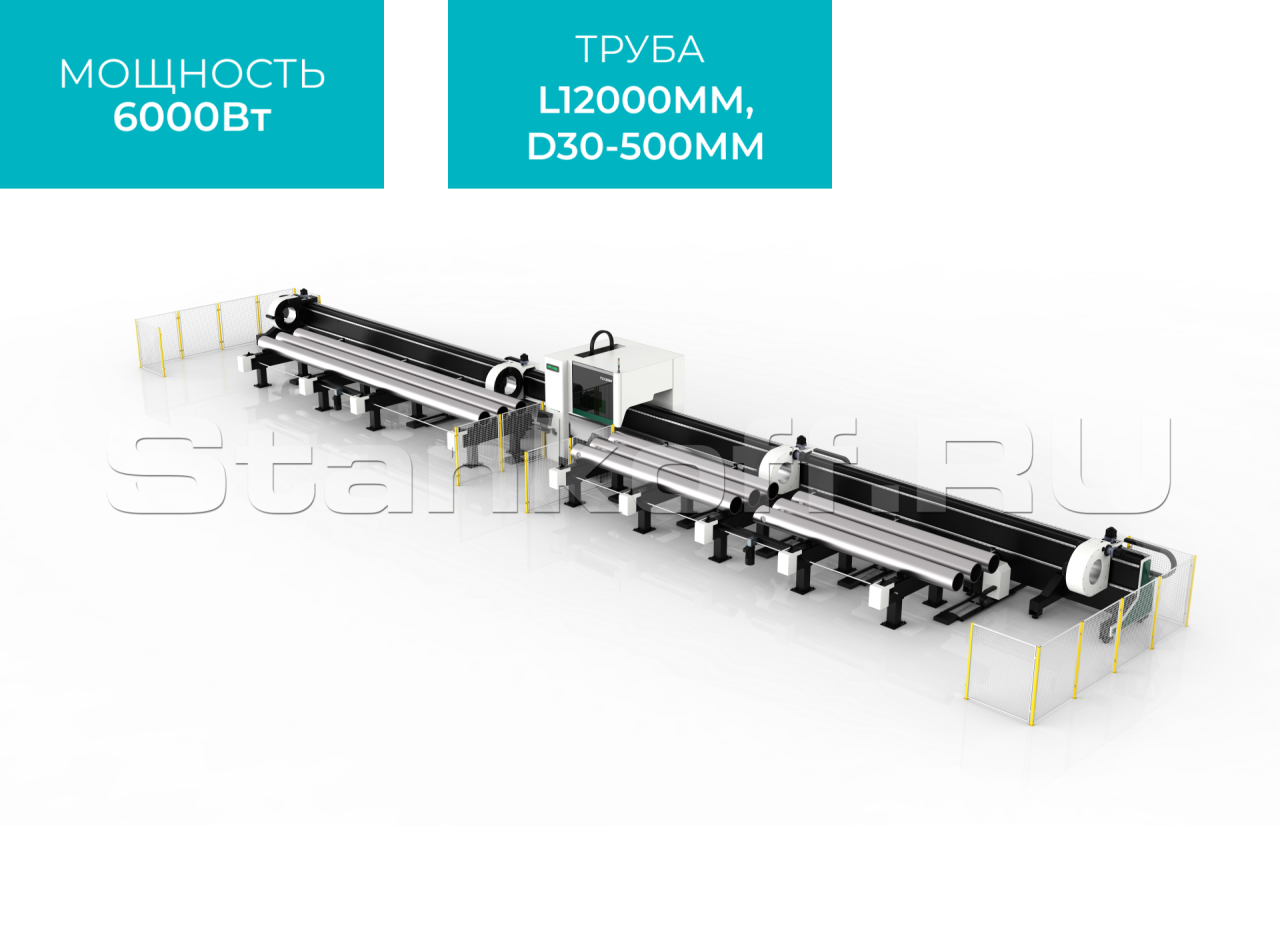

Оптоволоконный лазерный труборез с 4-мя патронами и системой полуавтоматической загрузки OR-TZ 12050/6000 Raycus


Оптоволоконный лазерный труборез с 4-мя патронами и системой полуавтоматической загрузки OR-TZ 12050/6000 Raycus Оптоволоконный лазерный труборез с 4-мя патронами и системой полуавтоматической загрузки OR-TZ 12050/6000 Raycus Оптоволоконный лазерный труборез с 4-мя патронами и системой полуавтоматической загрузки OR-TZ 12050/6000 Raycus
Контакты
Маргарита

+7 (995) 888-07-04


Реклама Рекомендуем предложения

Детальное описание

Оптоволоконный лазерный станок с 4-мя патронами тяжелой серии предназначен для резки труб различных форм: круглых, квадратных, а также L (30-250 мм), H (100-350 мм), I (100-450 мм), U (50-400 мм)  и C образных. Оборудован современным оптоволоконным лазерным излучателем от Raycus и системой управления ЧПУ. Включает в себя три пневматических зажимных патрона, позволяющих надежно фиксировать материалы различных форм и размеров. Способен обрабатывать трубы с диаметром до 500 мм и длиной до 12 000 мм. Оснащён полуавтоматическим погрузчиком труб. Широко используется в различных отраслях промышленности.


Комплектация

Режущая голова с автофокусом
BOCI (Китай)
Косозубая рейка
TWIN (Тайвань)
Высокоточные направляющие TWIN (Тайвань)
ШВП TBI (Тайвань)
Сервопривод и привод
INOVANCE (Китай)
Редуктор FOKON
Источник излучения Raycus (Китай)
Система ЧПУ и софт FSCut5000A (Китай)
Пневматические компоненты SMC (Япония)
Электрические компоненты Schneider/OMROM
Водяное охлаждение - чиллер
S&A (Китай)
Вентилятор 1,5 кВт

Конструктивные особенности


Портал по оси X

Портал по оси X

Портал 3-го поколения из авиационного алюминия характеризуется высокой прочностью и легкостью конструкции. Высокая скорость резки и долговечность станка без деформации.

4 пневматических зажимных патрона

4 пневматических зажимных патрона

Автоматически центрирующиеся зажимы отлично подходят для закрепления труб, предохраняя от деформаций и позволяя контролировать зажимное усилие. Диаметр труб, которые могут быть зафиксированы в такого рода зажимах, варьируется от 30 до 500 мм. Труборез позволяет раскраивать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы. Благодаря подвижному центральному патрону, удается минимизировать потери материала при резке, обеспечивая возможность достижения нулевого остатка по трубе. Это сокращает количество отходов и повышает общую эффективность использования сырья.

Полуавтоматический погрузчик труб

Полуавтоматический погрузчик труб

Предназначен для погрузки обрабатываемых труб в зону резки. Максимальная длина загружаемый трубы составляет 12000 мм.

Лазерная голова с автофокусом BOCI

Лазерная голова с автофокусом BOCI

BLT421 имеет множество инновационных технологических функций, направленных как на защиту от поломок, так и на эффективность, скорость и качество лазерной резки. Ее конструкция обеспечивает качественную резку труб сложной формы и фасок с поворотом на 45 градусов, а также защиту оптоволокна от перегибов при наклоне. Контур охлаждающей жидкости охватывает 90% всей головки, что значительно улучшает охлаждение оптических элементов, а через ПО можно в режиме реального времени отслеживать температурные показатели с датчиков внутри режущей головы. Емкостный датчик позволяет отслеживать металлические детали, что позволяет скорректировать ее положение при переезде между деталями в случае, если возможно столкновение. На случай, если столкновение произошло при ручном перемещении головки, конструкция нижней части спроектирована с применением срывных винтов.
• Интерфейс: QBH, EOC
• Диапазон автофокусировки: ±50 мм
• Размер: 404x122 мм
• Вес: 5,5 кг

Лазерный источник Raycus

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Серводвигатели Inovance

Серводвигатели Inovance

Компания Inovance является лидером в области промышленной автоматизации процессов управления и приводных технологий в Китае, а также поставщиком интегрированных технических решений для оптических, механических, электрических, гидравлических и пневматических приборов, которые относятся к приводным механизмам, процессам управления, двигателям и прецизионному оборудованию.

Редуктор FOKON

Редуктор FOKON

Предназначен для преобразования крутящего момента с сервопривода на поступательное движение портальной системы.

Система автоматической смазки

Система автоматической смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

Пневматические компоненты SMC

Пневматические компоненты SMC

Компания SMC более 60 лет находится на передовых рубежах в области пневмотехнологий. SMC произвело обновление компактных цилиндров, в результате которого появился новый корпус, позволяющий монтаж датчиков положения на любой из 4-х поверхностей, в зависимости от условий монтажа.

Электрокомпоненты Schneider/OMROM

Электрокомпоненты Schneider/OMROM

Schneider Electric - крупный производитель электротехнического оборудования, систем управления и автоматизации. Компания входит в число мировых лидеров в этой отрасли рынка. Продукция компании по праву считается образцом качества и надежности, благодаря принятию своевременных и важных решений.

Водяной чиллер TongFei

Водяной чиллер TongFei

Система охлаждения с фреоновым контуром, обеспечивает постоянное поддержание оптимально-рабочей температуры иттербиевого источника и режущей головы в заданном эксплуатационном диапазоне.
• Внешняя система водяного охлаждения оснащена деионизатором, фильтром, регулятором температуры и позволяет снизить частоту замены воды.
• Используется безопасный для окружающей среды хладагент.
• Точность регулировки температуры: ±1°С.
• Интеллектуальный контроллер температуры обеспечивает работу в 2 режимах, настройку различных параметров и оповещение о неисправности.
• Устройство оснащено рядом защит: от неисправности компрессора, от перегрузки компрессора по току, от протечки хладагента, от чрезмерного повышения/понижения температуры.

Вытяжной вентилятор

Вытяжной вентилятор

Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

Параметры резки заготовок

Форма заготовкиМинимальные размеры, ммМаксимальные размеры, мм
Круглая30500
Квадратная30500
Уголок30250
Швеллер50400
Двутавр100450
H-образная100350

Выбор диаметра сопла

МатериалТолщинаДиаметр сопла
Углеродистая сталь1 - 6 мм1,4 мм
6 - 10 мм2 мм
Нержавеющая сталь1 - 3 мм1,5 мм
3 - 4 мм2 мм
5 - 6 мм2,5 мм

Параметры подбора мощности для труборезного станка

Круглые трубы
Диаметр трубφ20-φ50φ50-φ120φ120-φ220
Мощность источникаЧерная стальНержавеющая стальЧерная стальНержавеющая стальЧерная стальНержавеющая сталь
1000 Вт3 мм3 мм4 мм3 мм6 мм4 мм
1500 Вт4 мм4 мм6 мм4 мм8 мм4 мм
2000 Вт8 мм6 мм12 мм6 мм
3000 Вт10 мм8 мм12 мм6 мм
4000 Вт12 мм10 мм14 мм10 мм
Профильные трубы
Диаметр трубφ20-φ50φ50-φ100φ100-φ150
Мощность источникаЧерная стальНержавеющая стальЧерная стальНержавеющая стальЧерная стальНержавеющая сталь
1000 Вт3 мм2 мм3 мм2 мм6 мм3 мм
1500 Вт4 мм3 мм4 мм3 мм8 мм4 мм
2000 Вт6 мм4 мм12 мм4 мм
3000 Вт8 мм4 мм12 мм6 мм
4000 Вт10 мм6 мм14 мм6 мм

Качество газов

Тип газа Качество Чистота газа,% Содерж-е азота и аргона(N2 +Ar),‰ Содерж-е воды (H2O),‰
Кислород O2 3,5 ≥99,95 ≤500 ≤5
Тип газа Качество Чистота газа,% Содерж-е кислорода(O2),‰ Содерж-е воды (H2O),‰
Азот N2 4,5 ≥99,995 ≤10 ≤5
Азот N2 5 ≥99,999 ≤3 ≤5

Требования к условиям работы

ЭлектричествоЧетырехпроводная 3-фазная промышленная электрическая сеть 380В с допустимым отклонением ± 5 %; частотой 50 ± 1Гц с допустимой электрической мощностью потребления до 30,0 кВт. Межфазовый баланс не более +2 %.
ТемператураСтанок изготовлен в климатическом исполнении УХЛ категории размещения 4.2 и предназначен для работы при температуре воздуха в рабочем помещении +10° - +32°С, относительной влажности 80 % (при температуре 20°С) и атмосферном давлении 83.9 - 106.6 кПа (630-800 мм.рт.ст.).
Удаление продуктов горенияСтанок необходимо подсоединить к вытяжной вентиляции с остаточным давлением не более 66,6 кПа (500 мм.рт.ст.) и производительностью не менее 3600 м3/час. Для лазерной резки используется промышленная сеть осушенного сжатого воздуха (без масла, не хуже 4 класса загрязненности) или кислород в баллонах, или азот
ЗаготовкаОднородный, ровный и чистый

Получаемые изделия


Углеродистая сталь


Нержавеющая сталь


Нержавеющая сталь


Алюминий


Алюминий

Мощность лазера 6000 Вт
Лазерный источник Raycus
Длина волны1080 Нм
Диаметр круглых труб 30-500 мм
Размер квадратных труб 30-500 мм
Максимальная длина трубы 12500 мм
Ход по оси X 520 мм
Ход по оси Y 12500 мм
Ход по оси Z 620 мм
Точность позиционирования (X,Y,Z) ±0,03 мм
Точность повторного позиционирования (X,Y,Z) ±0,03 мм
Максимальное ускорение 0,5G
Мощность сервоприводов по оси X 1000 Вт
Мощность сервоприводов по оси Y 5500 Вт
Мощность сервоприводов по оси Z 1000 Вт
Зажимы Пневматические
Количество патронов
4 шт.
Диаметр патрона
500 мм
Максимальная нагрузка на патрон
1800 кг
Макс. скорость холостого хода 50 м/мин
Макс. скорость вращения патронов 50 об/мин
Потребляемая мощность, средняя/максимальная 93 / 150 кВт
Питание 3 фазы 380В/50Гц
Габаритные размеры 30000х4620х2650 мм
Вес нетто 17500 кг
Вес брутто 23000 кг
