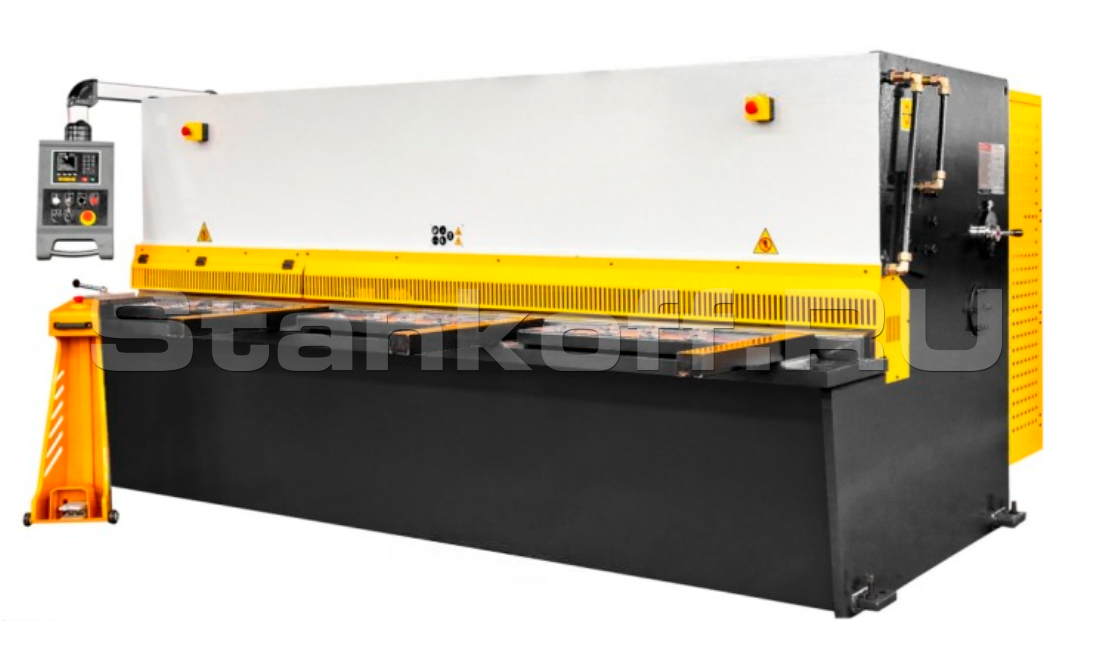

Гидравлическая гильотина HSB 2000x4


Гидравлическая гильотина HSB 2000x4
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Гильотина гидравлическая Stalex HSB предназначена для быстрой и точной резки в тяжелом машиностроении в ряду предприятий занятых металлургических, машиностроительных и других отраслях. Режущая балка с поворотным ходом ножа перемещается относительно неподвижной точки, оптимизированный угол резания, прочная массивная конструкция, стол с неподвижными ножами и шариковыми опорами для подачи листа в зону резания, гидроцилиндры передающие усилие на режущую балку и моторизированные задние упоры. Данное исполнение признано надёжным и качественным решением и является классическим образцом гидравлических гильотин. Гидравлический привод и закаленные режущие ножи обеспечивают стабильный качественный рез.

Основные характеристики:

Конструкция станка имеет высокую жёсткость и стабильность, нужный эффект достигается за счёт термической обработки на собственном производстве, с целью изменения структуры и свойств, для повышения прочности, твердости и устойчивости к вибрации готового изделия.

Особенности станка

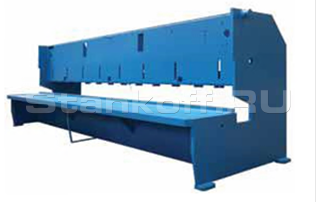

Конструкция

Конструкция

В процессе изготовления станка, конструкция рамы проходит термическую обработку для обеспечения лучшего баланса прочности и меньшей вибрации во время резки. Рама станка представляет единую базу – цельную сварную конструкцию из усиленного, качественного, сертифицированного и правильно подобранного листа.

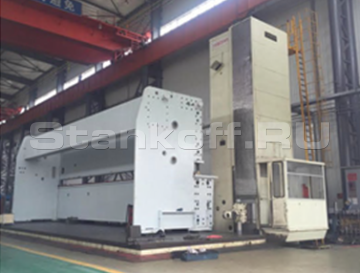

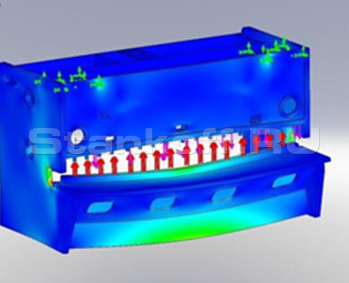

Технологичность производства
Технологичность производства

Технологичность производства

Рама станка производится с использованием сварочных работ, с применением электроизмерительных приборов. После сварки рама проходит термическую обработку для снятия напряжений металла. Далее, поверхности рамы и соединительные отверстия обрабатывается на пяти осевом обрабатывающем центре с ЧПУ – все эти процессы позволяют получить конструкцию рамы как основу, обладающую долговечностью, надежностью, ремонтопригодностью.

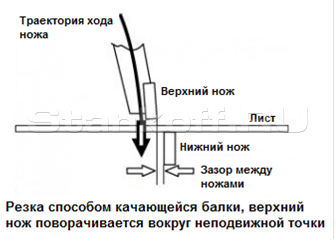

ТЕХНОЛОГИЯ РЕЗА

ТЕХНОЛОГИЯ РЕЗА

Технология управляемого реза основана на поворотном перемещении траверсы с режущим ножом относительно неподвижной точки, позволяющая выполнять ровный рез на максимальной длине станка.
Режущая балка с поворотным ходом ножа (или качающеюся балка – Swing Beam), перемещается за счёт передачи усилия от гидроцилиндров, через роликовые направляющие на нож. Оптимизированный угол реза для сведения к минимуму деформацию на изделиях. В серии HSB есть возможность быстро регулировать зазор между ножами – данная характеристика отличается простотой эксплуатации и минимальным техническим обслуживанием. Такое исполнение признано надёжным и качественным решением и является классическим образцом гидравлических гильотин.

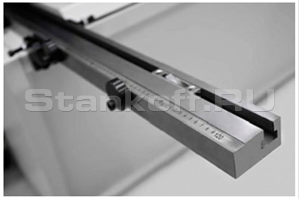

ОПОРЫ

ОПОРЫ

Передние опоры могут поставляться по требованию удлинённой версией.
+1000 мм, с линейным датчиком, щетками и боковым упором.

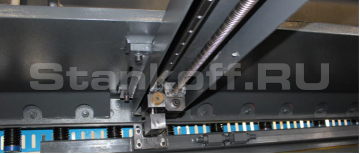

УПОРЫ

УПОРЫ

Упоры оснащены закаленными ШВП высокого качества, обеспечивая высокую точность, скорость и долговечность, позволяя автоматически смещаться на необходимое расстояние.

СТОЛ

СТОЛ

Для качественного реза листа, мы построили большой рабочий стол с шариковыми опорами для удобного перемещения листа в зону резания. Прижимные упоры обеспечивают надёжную фиксацию листа для дальнейшей резки. Защита от попадания в зону резания обеспечивает безопасную работу, участок защиты с левой стороны, длиной 1 метр откидывается вверх для просмотра положения листа перед резкой. Стол оснащён правильно освещённой линией реза для поддержания хорошей видимости реза.

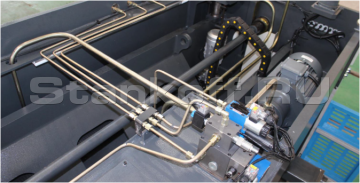

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Усовершенствованная встроенная гидравлическая система работы станка и соединения трубопроводов гарантирует надёжность и безопасность работы.

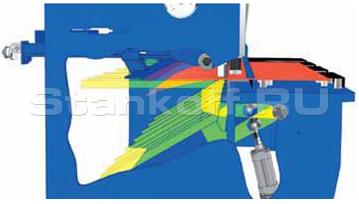

СИСТЕМА ПОДДЕРЖКИ ЛИСТА (ОПЦИОНАЛЬНО):

СИСТЕМА ПОДДЕРЖКИ ЛИСТА (ОПЦИОНАЛЬНО):

Система поддержки используется для поддержки длинных тонких листов, оберегая их от изгибания перед и вовремя реза, получения заготовок неправильной формы, а также не допускает образование царапин. Операция осуществляется двумя пневмоцилиндрами синхронизирована с движением режущей балки (траверсы).

КОНТРОЛЛЕР

КОНТРОЛЛЕР

Контроллер ESTUN Е21 – NC контроллер, выводит моторизированный задний упор в нужную позицию с помощью шагового электродвигателя (привод ШВП шарико-винтовая пара), производитель Китай.
Зазор между лезвиями регулируется механически.

Комплектация станка

В стандартной комплектации на станках установлены режущие ножи для эффективной работы с углеродистой и легированной сталью.

При необходимости, станки комплектуются на заводе производителе или дополнительно заказываются - следующие режущие ножи:

Нож Cr12MV для резки нержавеющей стали (подходит для обычных материалов и нержавеющей стали, более универсальный вариант – когда нужно резать постоянно и стали и нержавеющие стали)

Нож H13 для резки нержавеющей стали - специально разработан для нержавеющей стали и толстолистового проката

Длина резания, мм 2000
Толщина листа, мм 0.4-4
Угол резания, °′ 1°50′
Моторизованный задний упор, мм 20-600
Глубина зева, мм 150
Высота стола, мм 800
Поддерживающие кронштейны, шт 4
Масляный бак, л 150
Мощность двигателя, кВт 4.0
Размеры машины, мм 2550×1750×1580
Вес, кг 2950
