Автоматический кромкооблицовочный станок с прифуговочным узлом F800
Контакты
Али
+7 (995) 888-07-03
Реклама Рекомендуем предложения
Детальное описание

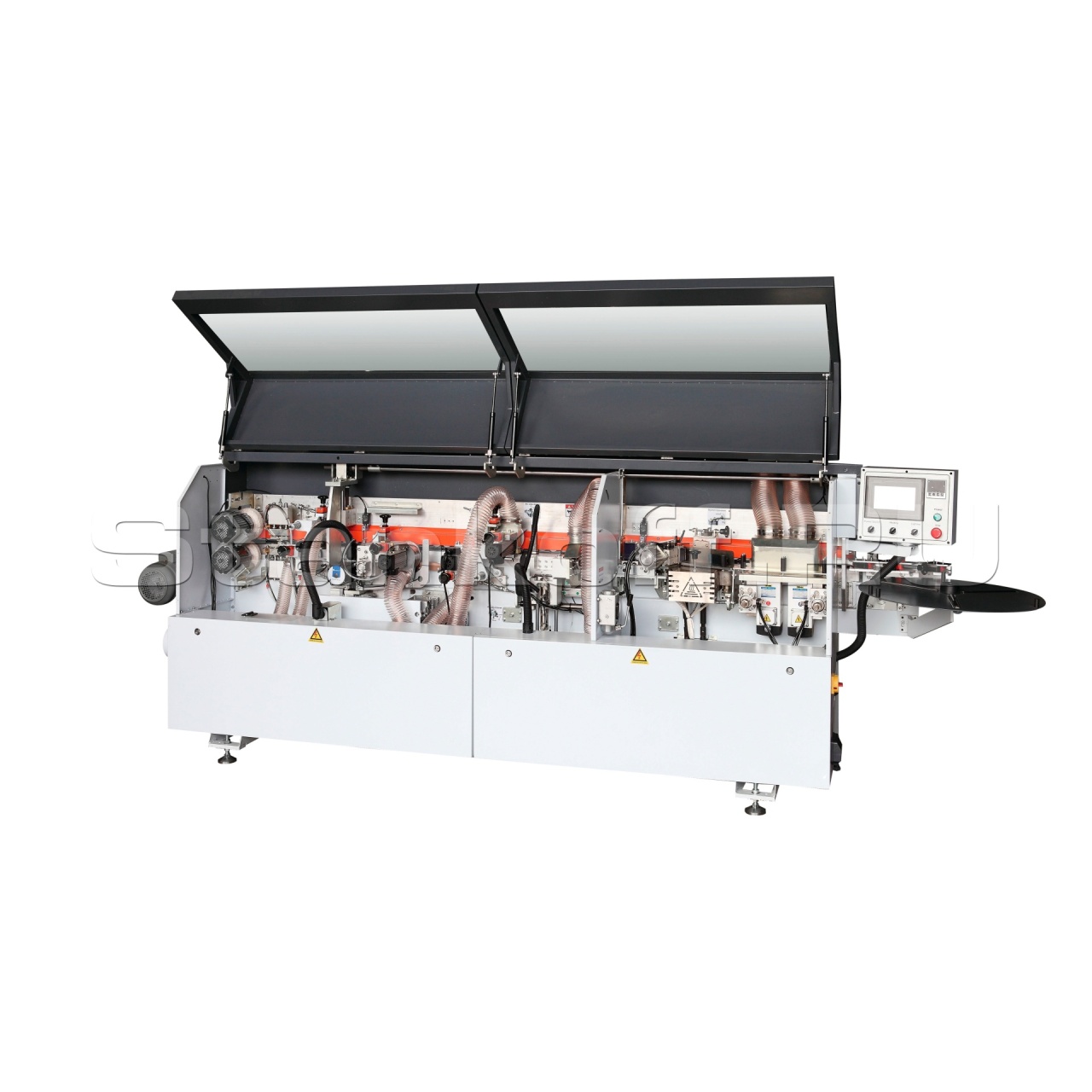

Автоматический кромкооблицовочный станок F800 — компактное и высокоэффективное решение для оклейки деталей кромочными материалами. Станок отличается высокой степенью автоматизации, точной обработкой и стабильной работой, что делает его отличным выбором для мебельных производств.
F800 предназначен для работы с ПВХ, меламином, шпоном и другими кромками на деталях из плитных материалов (ДСП, МДФ и др.).
Оснащён всеми необходимыми узлами для качественной отделки: предварительное фрезерование, оклейка, торцевая обрезка, фрезеровка свесов, обработка углов с сервоприводом, радиусная цикля, цикля клеевого шва, узел нанесения очистителя и полировальный агрегат.
Скорость подачи 9 м/мин и безупречное качество кромок обеспечивают отличные результаты при изготовлении мебели, повышая её эстетичность и общий уровень качества.
Конструктивные особенности

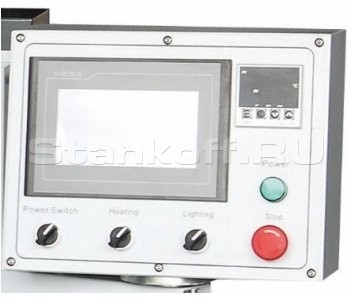

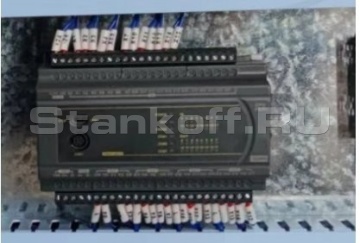

Программируемый логический контроллер
Управление станком осуществляется через ПЛК и 7-дюймовый сенсорный экран. С помощью монитора оператор может запускать и останавливать оборудование, выбирать необходимые функции, настраивать параметры, проводить диагностику системы и выявлять неисправности. Интерфейс полностью русифицирован для удобства работы.

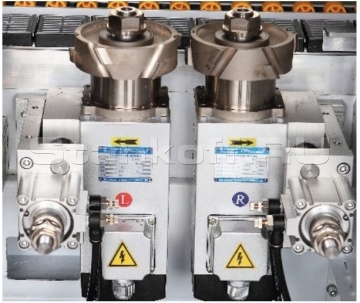

Узел прифуговки
В ыполняет предварительную фрезеровку края плиты. Две фрезы вращаются в противоположных направлениях, что предотвращает появление сколов и обеспечивает более прочное и качественное склеивание. Два двигателя мощностью по 2,2 кВт каждый, 12000 об/мин. 2 шт. фрезы с алмазными зубьями, 100х30хH48х15 T-L/R.
Узел оклейки и пресс группа
Прижимные ролики, обеспечивающие прижатие кромочного материала к детали с соответствующим усилием.

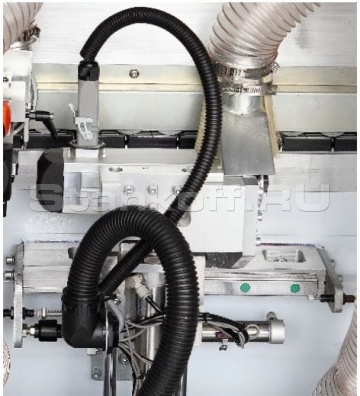

Торцовочный узел
Благодаря запатентованной конструкции узел торцевой обрезки обеспечивает высокую эффективность работы, позволяя обрабатывать детали минимальной шириной от 120 мм. Узел оснащён одним мотором мощностью 0,55 кВт с частотой вращения 12 000 об/мин и двумя дисковыми пилами размером 104×3,0/2,0×22

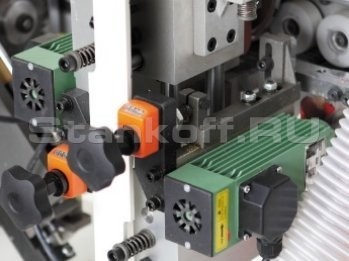

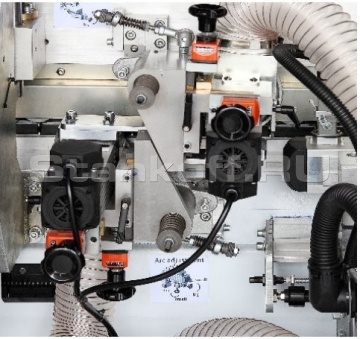

Узел фрезеровки свесов кромки сверху/снизу
Запатентованный узел фрезерования верхнего и нижнего свесов кромки гарантирует высокое качество обработки. В его состав входят два фрезерных двигателя мощностью по 0,75 кВт каждый, с частотой вращения 12 000 об/мин, оснащённые двумя фрезами размером 70×16-H16×62/R2.

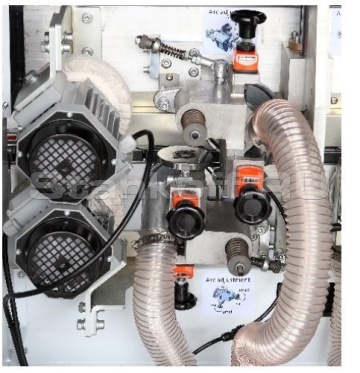

Узел обработки углов с сервоприводом
Оснащён сервоприводом для обеспечения высокой точности обработки стыков кромок на углах деталей. В составе — один фрезерный узел мощностью 0,75 кВт, с частотой вращения 12 000 об/мин, укомплектованный фрезой размером 70×16-H16×62/R2.

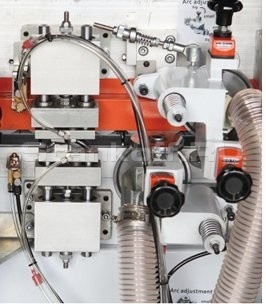

Узел радиусной цикли
Предназначен для обработки верхнего и нижнего свесов после фрезеровки. Радиусные ножи (2 шт) R=2 мм обеспечивают гладкую поверхность кромки и придают изделию аккуратный и эстетичный вид.
Цикля клеевого шва
Плоская цикля.
Узел нанесения жидкости
Узел нанесения очистительной жидкости перед полировальным узлом.

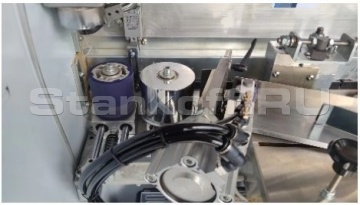

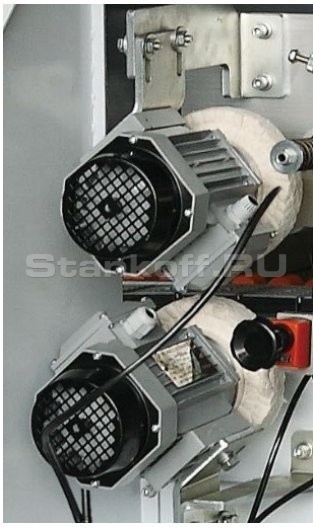

Узел полировки
Предназначен для окончательной обработки кромок и удаления загрязнений после фрезеровки. В его состав входят два электродвигателя мощностью по 0,37 кВт и скоростью вращения 1380 об/мин, а также два полировальных круга размером 150×50×20 мм.

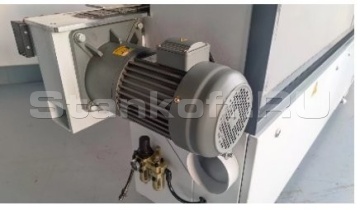

Мотор конвейера
Planet

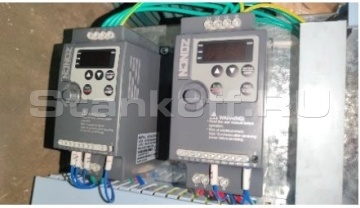

Преобразователь частоты
ZONCN

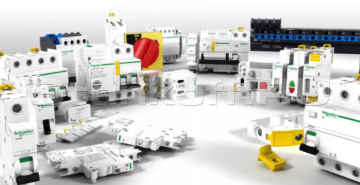

Электрические компоненты
Schneider Electric
Высокочастотные моторы
ChangChuan CC motor
Система управления
MCGS
Пневматическая часть
China-Easun
Линейные направляющие торцовки
Dingyi

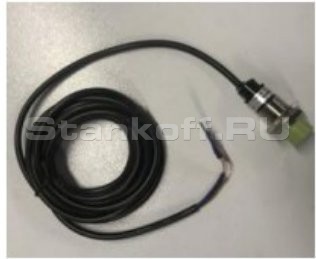

Датчики
Ladevr| Параметры обработки | |
| Мин. длина панели, мм | 150 |
| Мин. ширина панели, мм | 120 |
| Мин. толщина панели, мм | 10 |
| Макс. толщина панели, мм | 50 |
| Толщина кромочного материала, мм | 0,4-3 |
| Скоростные характеристики | |
| Скорость подачи, м/мин | 9 |
| Общие характеристики | |
| Операции | торцовка; обкатка углов; фрезерование свесов; предварительное фрезерование |
| Давление сжатого воздуха, Бар | 6-8 |
| Общая мощность, кВт | 12 |
| Узел фрезерования свесов | |
| Кол-во двигателей, шт. | 2 |
| Мощность, кВт | 0,75 |
| Скорость вращения, об/мин | 12000 |
| Узел полировки | |
| Кол-во двигателей, шт. | 2 |
| Мощность, кВт | 0,37 |
| Частота вращения, об/мин | 1380 |
| Кол-во дисков, шт | 2 |
| Диаметр кругов, мм | 150×50×20 |
| Узел торцовки | |
| Кол-во двигателей, шт. | 1 |
| Мощность, кВт | 0,55 |
| Кол-во пил, шт | 2 |
| Диаметр пил, мм | 104×3.0/2.0×22×30Z |
| Скорость вращения двигателя, об/мин | 12000 |
| Узел прифуговки | |
| Кол-во двигателей, шт. | 2 |
| Мощность, кВт | 2,2 |
| Габаритные размеры | |
| Длина, мм | 3550 |
| Ширина, мм | 640 |
| Высота, мм | 1316 |
| Вес, кг | 830 |
