Детальное описание

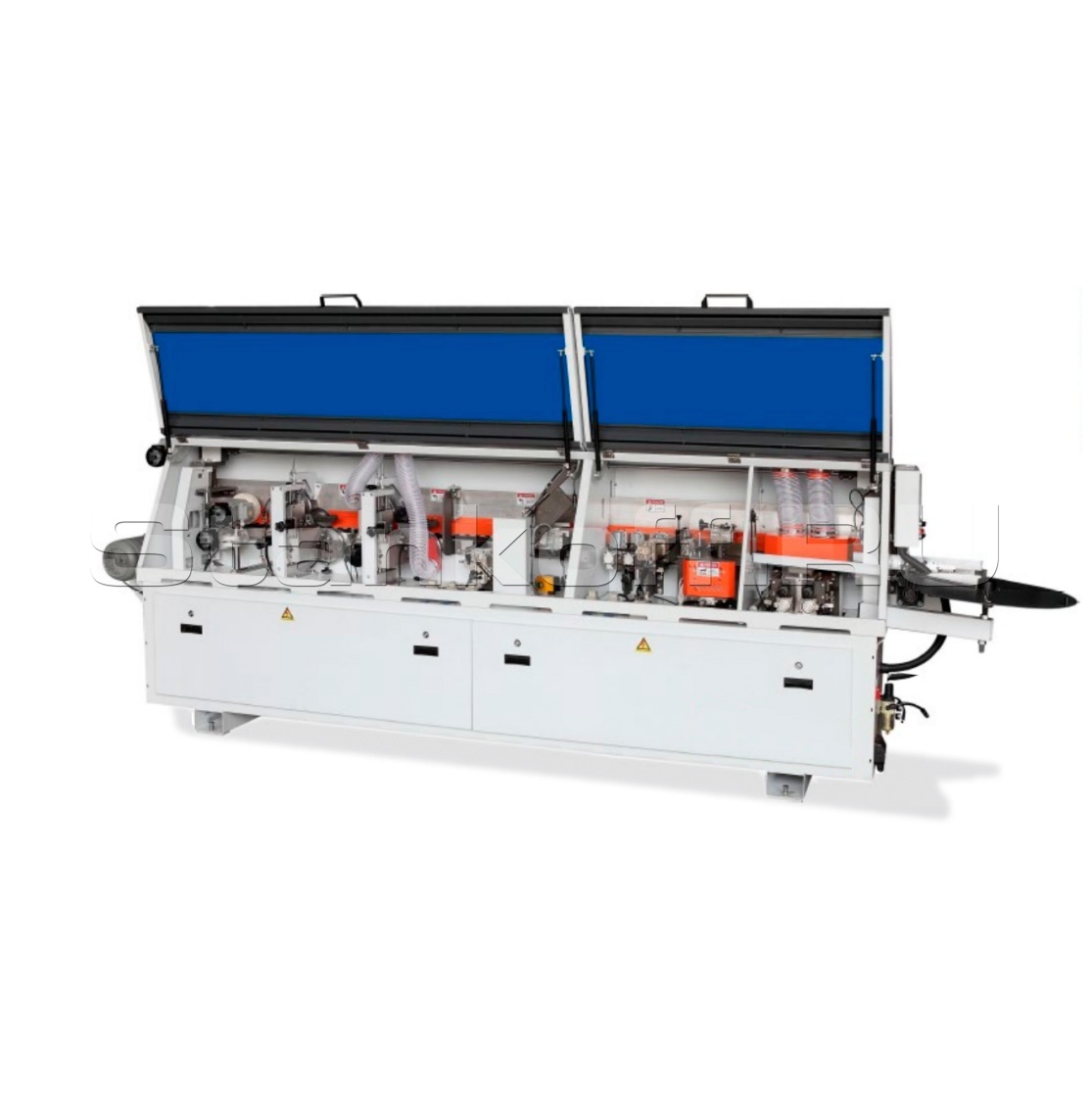

Автоматический кромкооблицовочный станок XR-1100J — это современное и производительное оборудование, предназначенное для средних и крупных мебельных производств. Он выполняет весь цикл обработки: от предварительного фрезерования и нанесения клея до торцовки, фрезеровки, циклевки и полировки. Благодаря точной работе станка кромка получается гладкой и аккуратной, без следов клея, что значительно улучшает внешний вид изделий и укрепляет доверие клиентов к бренду. Оборудование подходит для обработки деталей из ДСП, МДФ и других плитных материалов с использованием ПВХ, шпона, меламина и аналогичных кромочных материалов.
Конструктивные сособенности

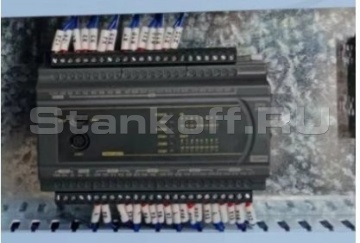

Программируемый логический контроллер

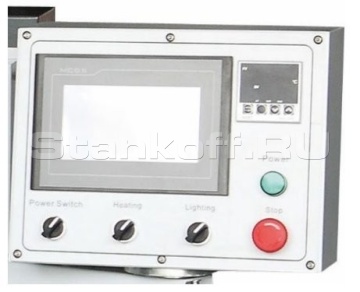

Станок управляется через ПЛК и удобный 7-дюймовый сенсорный экран. Интерфейс полностью на русском языке, что упрощает работу оператору. С панели можно запускать и останавливать оборудование, выбирать нужные функции, настраивать параметры, проводить диагностику и находить неисправности.

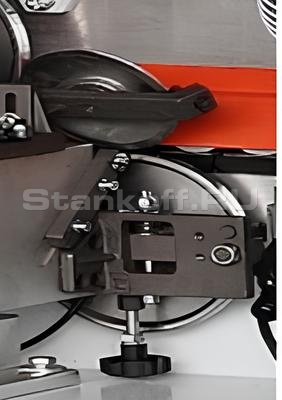

Узел прифуговки (предварительного фрезерования)
Оснащён двумя высокоскоростными фрезами, вращающимися в противоположных направлениях, что предотвращает сколы материала и обеспечивает надёжную последующую оклейку кромки. В комплекте два электродвигателя мощностью по 2,2 кВт (по одному на каждую фрезу), с частотой вращения 12 000 об/мин. Установлены фрезы с алмазными зубьями (размер 125×30×H35-L/R) — по одной на каждую сторону.
Узел оклейки кромок и прессгруппа
Клеевая ванна с тефлоновым покрытием для облегченной чистки. Пневматические прижимные ролики с регулируемым усилием прижима, обеспечивают точное прижатие кромочного материала.
Торцовочный узел
Узел торцевой обрезки с двумя моторами обеспечивает высокую эффективность работы при минимальной ширине обработки 60 мм. Он оснащён двумя моторами мощностью 0,67 кВт каждый, с частотой вращения 12000 об/мин. В комплекте идут два пильных диска размером 104×3.0/2.0×22×30Z.

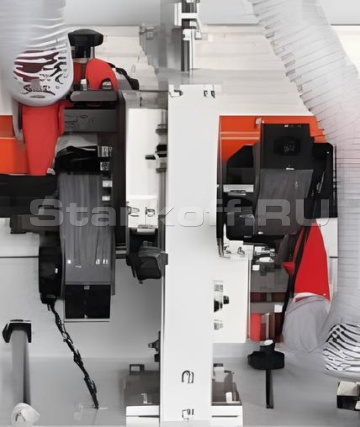

Фрезерный узел чистовой фрезеровки свесов сверху/снизу
Обеспечивает отличное качество обработки. Оснащён двумя фрезерными моторами мощностью 0,75 кВт каждый, с частотой вращения 12000 об/мин. В комплект входят фрезы размером 69×20×H13×62/R2.
Радиусная цикля
Предназначена для обработки кромок сверху и снизу после фрезерования, обеспечивая гладкость и улучшенный внешний вид поверхности. Узел оснащён двумя циклевальными ножами с радиусом R=2 мм.

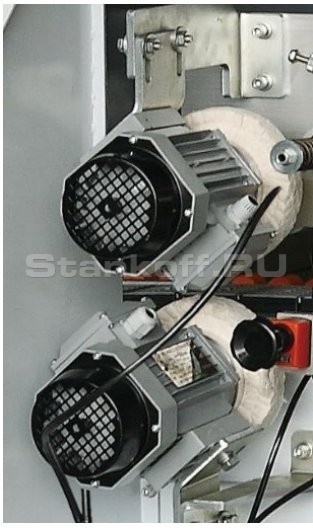

Узел полировки
Предназначен для финальной обработки кромок — он придаёт им блеск и очищает поверхность от остатков пыли и налёта. В комплект входят два мотора мощностью по 0.37 кВт (1380 об/мин) и два полировальных круга размером 150×50×20 мм.

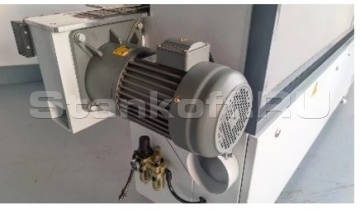

Мотор конвейера
Planet

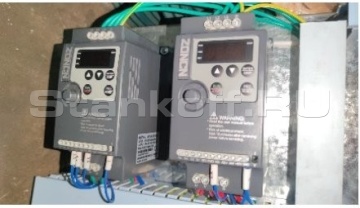

Преобразователь частоты
ZONCN

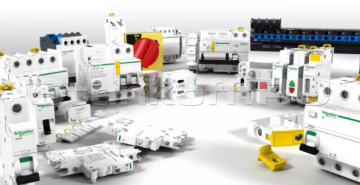

Электрические компоненты
Schneider Electric
Высокочастотные моторы
ChangChuan CC motor
Система управления
MCGS
Пневматическая часть
China-Easun
Линейные направляющие торцовки
Dingyi

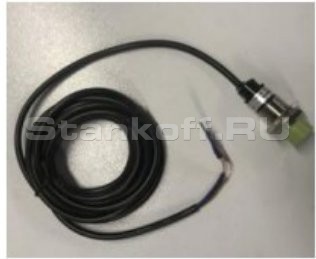

Датчики
Ladevr| Параметры обработки | |
| Мин. длина панели, мм | 150 |
| Мин. ширина панели, мм | 60 |
| Мин. толщина панели, мм | 10 |
| Макс. толщина панели, мм | 60 |
| Толщина кромочного материала, мм | 0,4-3 |
| Скоростные характеристики | |
| Скорость подачи, м/мин | 15-19 |
| Общие характеристики | |
| Операции | торцовка; полировка; фрезерование свесов; циклевка; предварительное фрезерование |
| Давление сжатого воздуха, Бар | 6-8 |
| Общая мощность, кВт | 12,3 |
| Узел полировки | |
| Кол-во двигателей, шт. | 2 |
| Мощность, кВт | 0,37 |
| Частота вращения, об/мин | 1380 |
| Кол-во дисков, шт | 2 |
| Диаметр кругов, мм | 150×50×20 |
| Узел торцовки | |
| Кол-во двигателей, шт. | 2 |
| Мощность, кВт | 0,67 |
| Кол-во пил, шт | 2 |
| Диаметр пил, мм | 104×3.0/2.0×22×30Z |
| Скорость вращения двигателя, об/мин | 12000 |
| Узел прифуговки | |
| Кол-во двигателей, шт. | 2 |
| Мощность, кВт | 2,2 |
| Габаритные размеры в упаковке | |
| Длина, мм | 4200 |
| Ширина, мм | 800 |
| Высота, мм | 1400 |
| Вес, кг | 1000 |
