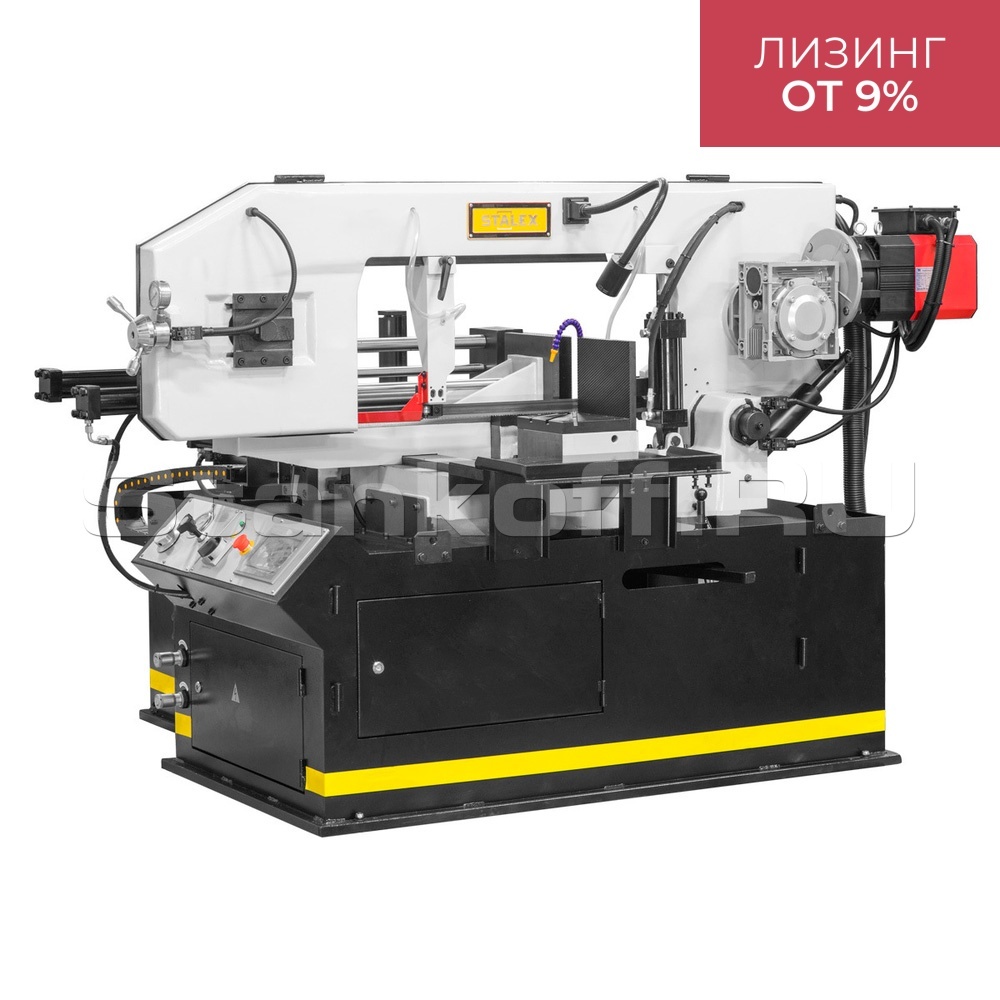

Автоматический ленточнопильный станок BS-460GB/BC

Автоматический ленточнопильный станок BS-460GB/BC предназначен для резки труб диаметром до 330 мм и прямоугольных профильных заготовок размером 460x250 мм под углом 90°. Станок работает в двух режимах: ручном, где каждая операция выполняется вручную, и автоматическом, где весь цикл (зажим, подвод, запуск пилы, опускание рамы, остановка пилы, подъем рамы и отжим тисков) выполняется автоматически. В автоматическом режиме оператору достаточно подать заготовки, настроить концевой ограничитель на нужную длину и запустить цикл нажатием кнопки «Пуск».
На станке используются биметаллические пилы марок М42 и М51 размером 34x1,1x3960 мм. Пилы с более твёрдыми зубьями М51 предназначены для резки заготовок из нержавеющей стали. Для качественного реза, продления срока службы пилы и защиты станка необходимо использовать смазочно-охлаждающие жидкости (СОЖ).

• Ленточнопильный станок;
• Ленточнопильное полотно, установленное на станке;

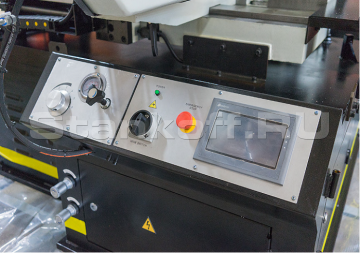

• Сенсорный экран панели управления;

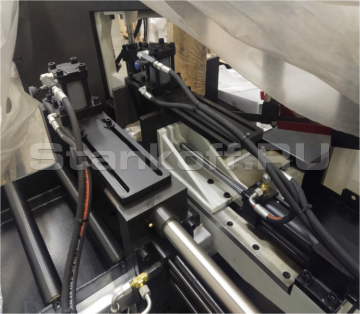

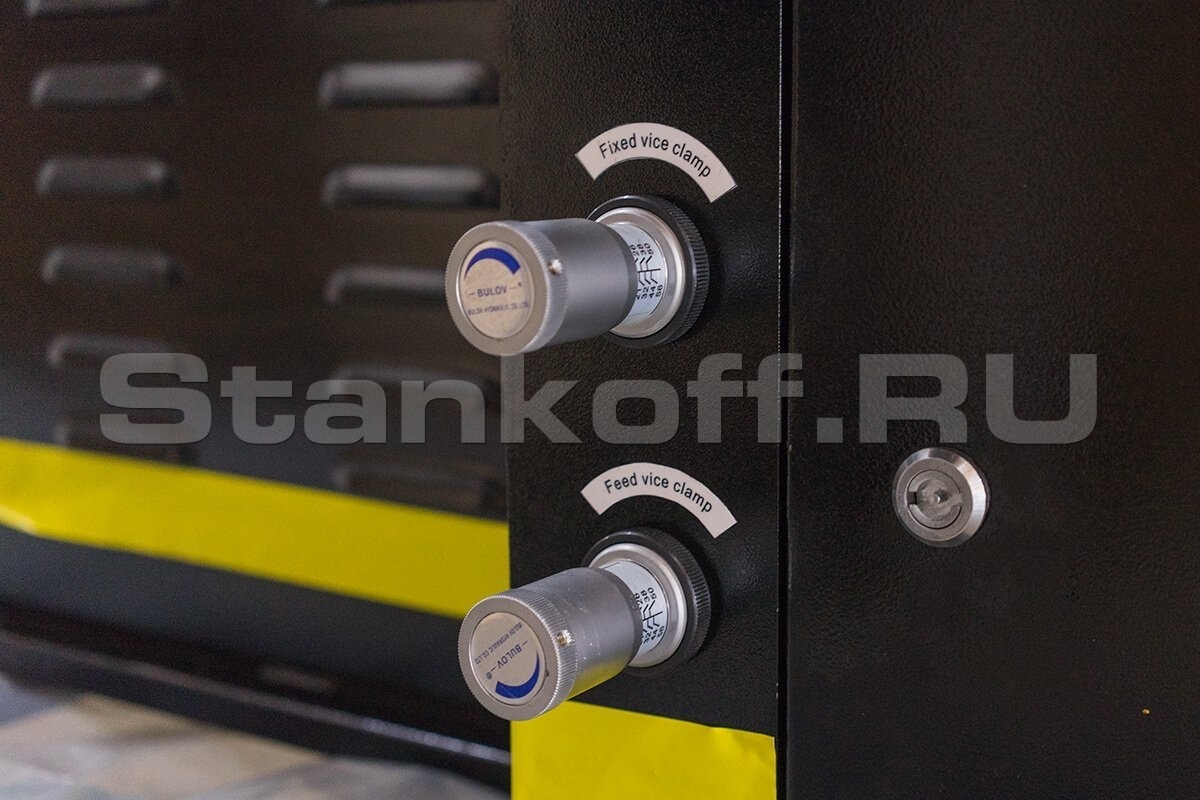

• Гидравлические зажимные тиски;

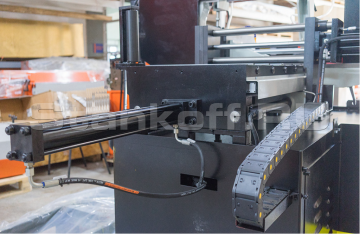

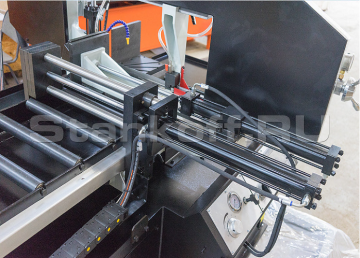

• Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером;
• Гидроцилиндр подъёма пильной рамы
• Регулировка подачи пильной рамы;

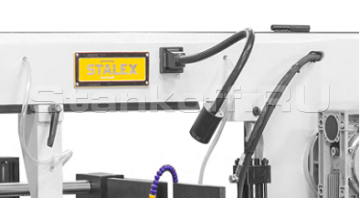

• Лампа дополнительного освещения;
• Механическое натяжение полотна;

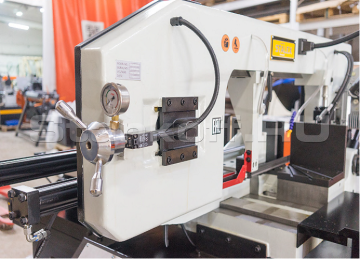

• Индикатор натяжения полотна (тензометр);

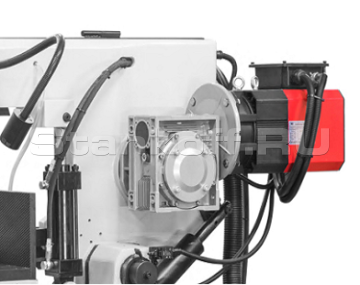

• Серводвигатель для плавной регулировки скорость вращения полотна 15-90 м/мин;

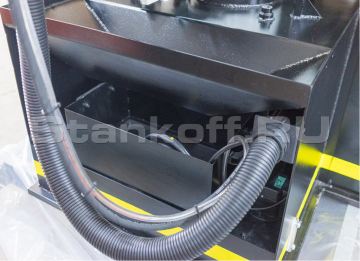

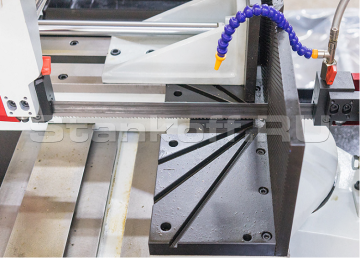

• Система охлаждения режущего инструмента и заготовки;
• Трехметровый подающий платформа (рольганг) – 1шт;
• Трехметровая принимающая платформа (рольганг) – 1шт;

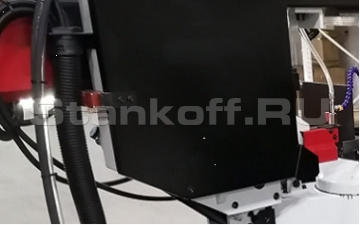

• Механическое ограждение (эффективная защита оператора).

• Угол пиления заготовок 90°; 15°; 30°; 45°; 60°;
• Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма;
• Опускание и подъем рамы осуществляется за счет гидравлики автоматически;

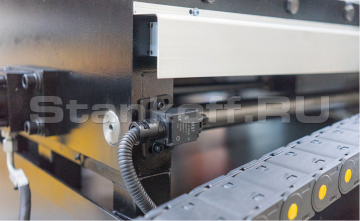

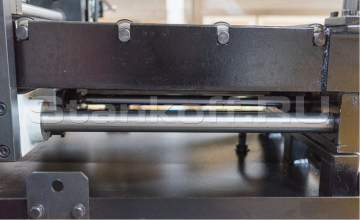

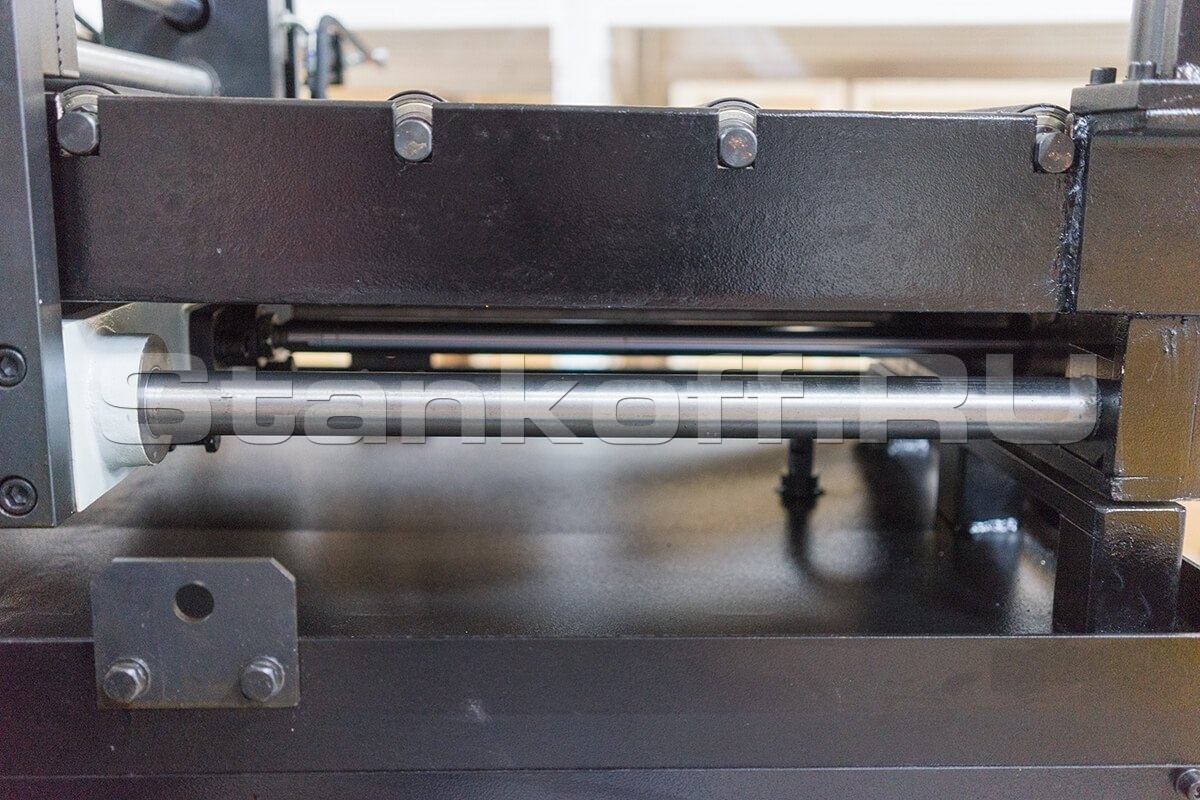

• Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи;
• ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы);
• Макс. единичный ход подающих гидравлических тисков – 500мм;
• Станок управляется трёхфазным двигателем;
• Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 15-90 м/мин;

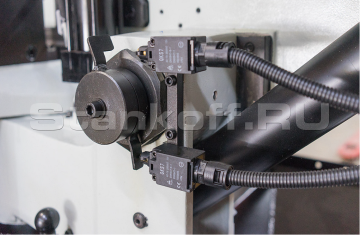

• Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена;
• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин;
• Термозащита электродвигателя;
• Высота от пола до основания тисков – 850мм;
• Система смазки и охлаждения полотна;

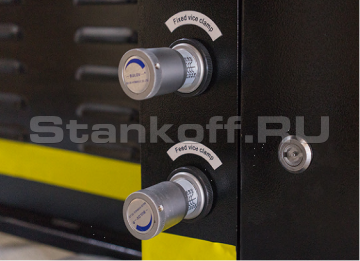

• Гидравлическая система регулирования усилия резания;
• Автоматическое подъём рамы при завершении резки;
• Прижим пакетной резки (гидравлический).
