Станок токарно-винторезный C6251/1500
Цена
2 092 500
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Токарно-винторезный станок Stalex C6251/1500 — это надёжное и высокопроизводительное оборудование для точной обработки металлических и полимерных деталей. Подходит для токарной обработки, резьбонарезания, сверления и изготовления прецизионных изделий.
Широко применяется в машиностроении, автопроме, электронике и других отраслях, где требуется высокая точность
и качество обработки. Станок имеет систему УЦИ, которая визуализирует данные измерительных приборов:
оптических линеек и датчиков угловых положений. Устройство отображает положение режущей кромки
инструмента относительно "нуля заготовки" по трем осям.
Широко применяется в машиностроении, автопроме, электронике и других отраслях, где требуется высокая точность
и качество обработки. Станок имеет систему УЦИ, которая визуализирует данные измерительных приборов:
оптических линеек и датчиков угловых положений. Устройство отображает положение режущей кромки
инструмента относительно "нуля заготовки" по трем осям.
Преимущества
- Мощность и производительность - обеспечивает высокую скорость обработки деталей;
- Точность и надежность - гарантирует качественный результат на каждом этапе работы;
- Удобство использования - простой и интуитивно понятный интерфейс для оператора;
- Долговечность и надежность - обеспечивает длительный срок службы оборудования;
- Монолитная станина станка;
- Закаленные и отшлифованные направляющие станины;

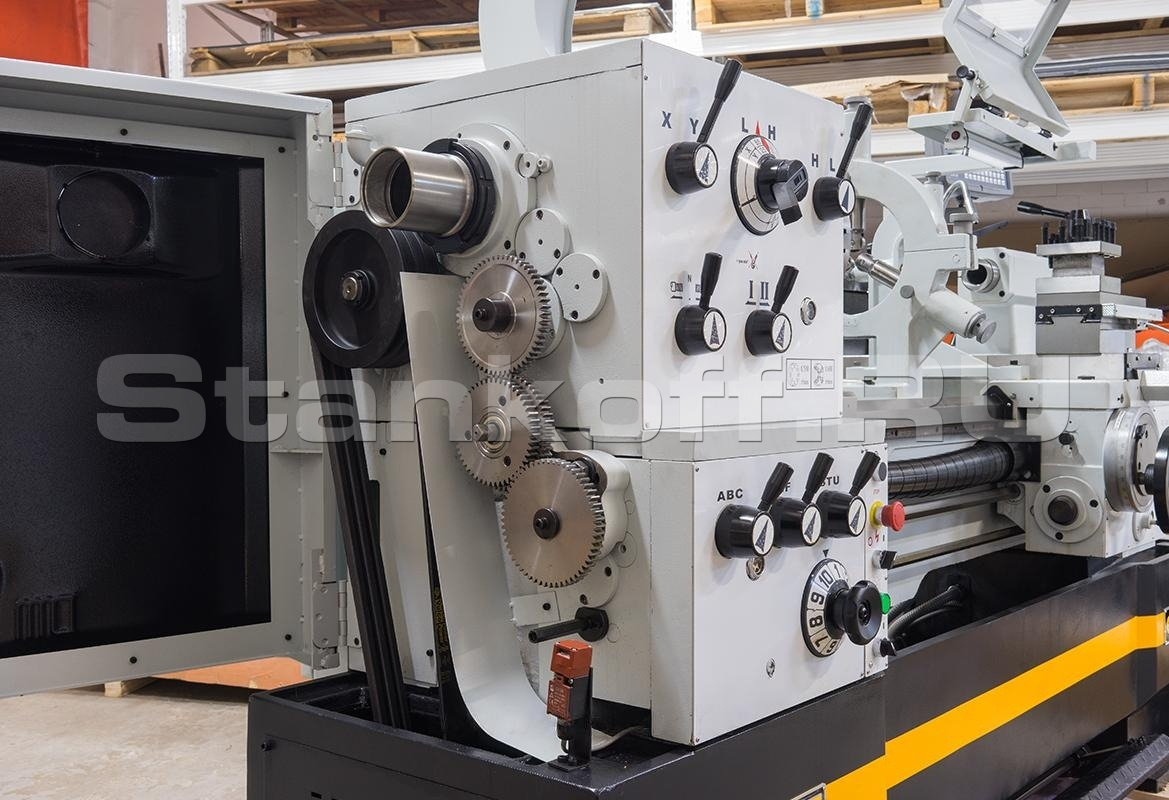

- Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
- Крепление шпинделя D1-8;
- Съемный мостик станины (ГАП);
- Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
- Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
- Регулировка зазоров направляющих при помощи клиновых планок;

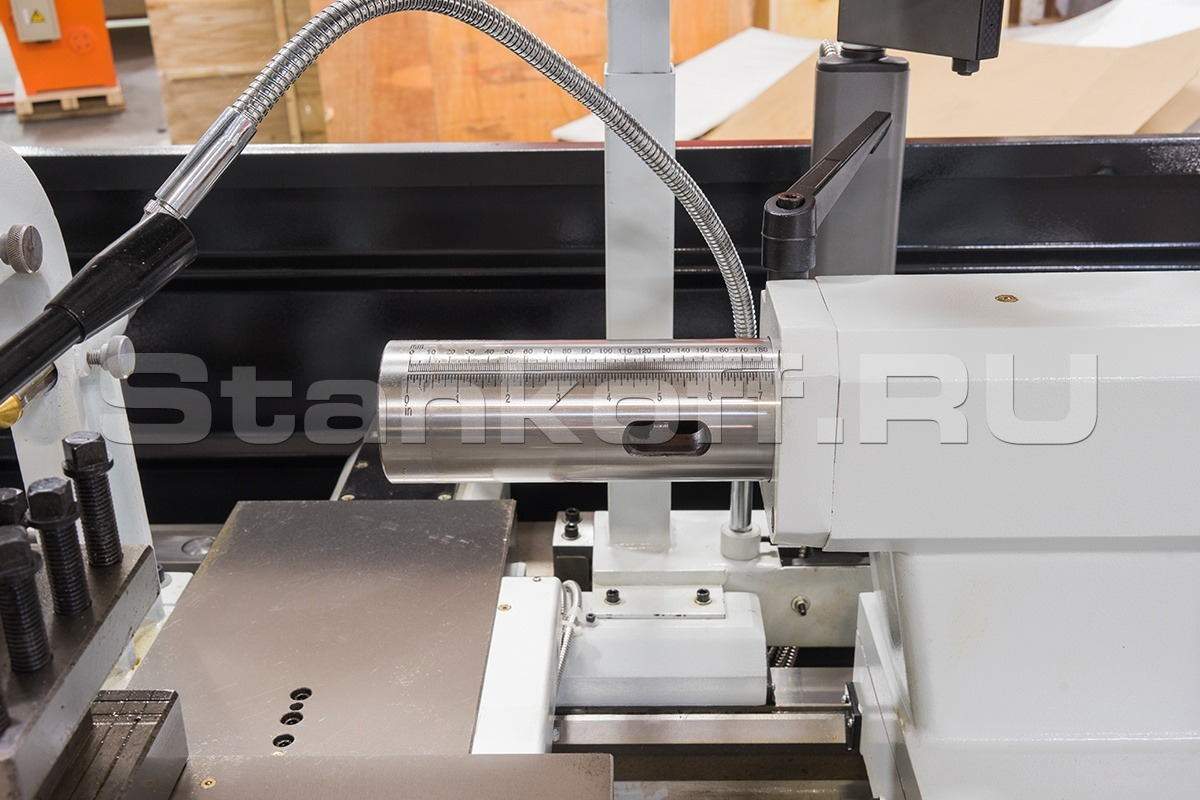

- Пиноль задней бабки и маховик имеют шкалу для точной установки;
- Задняя бабка с регулировкой смещения для обточки конусов;
- Изготовлен по стандартам СЕ;
- Электрокомпоненты Siemens.

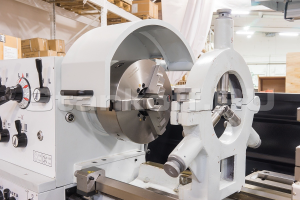

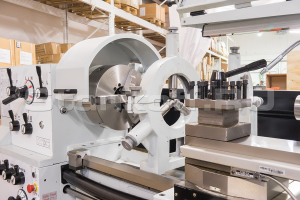

Защитный экран станка делает работу оператора безопасной и не закрывает обзор во время работы.
Особая обточка рукояток позволяет работать с большим комфортом, исключая мозоли и быструю усталость.

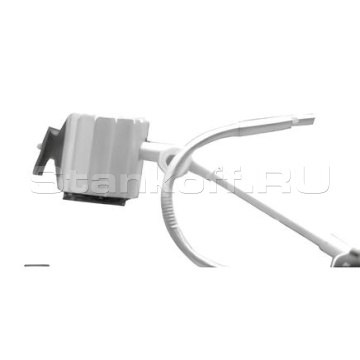

Для более точной обработки деталей применяется подвижный блок освещения рабочей зоны.
Дополнен блоком СОЖ для качественной работы оснастки, а также блоком освещения.

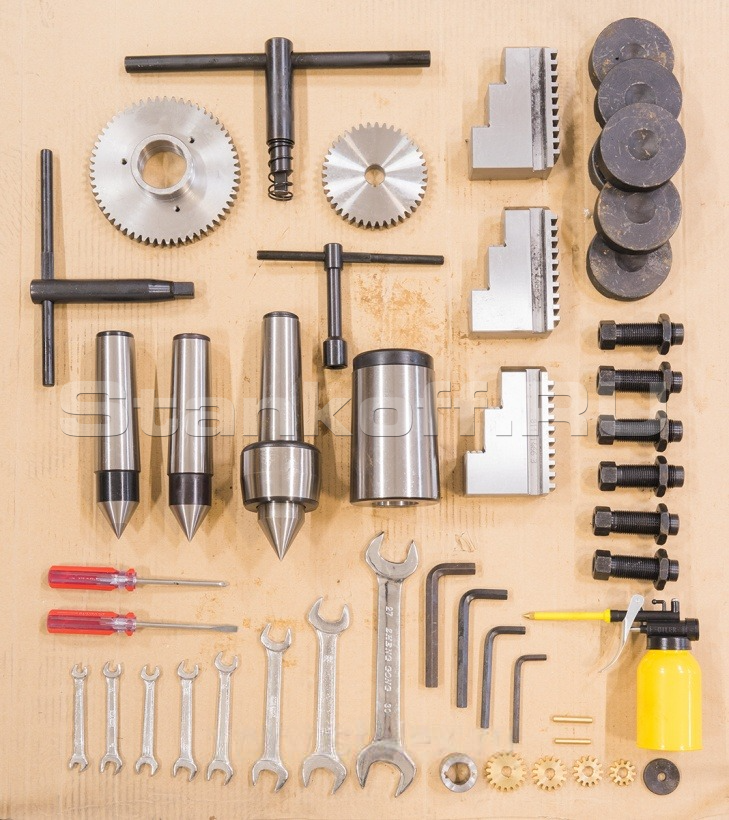

Комплектация станка
- 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками;
- 4-х позиционный резцедержатель;
- 4-х кулачковый патрон Ø350 мм;
- Планшайба Ø 450 мм;

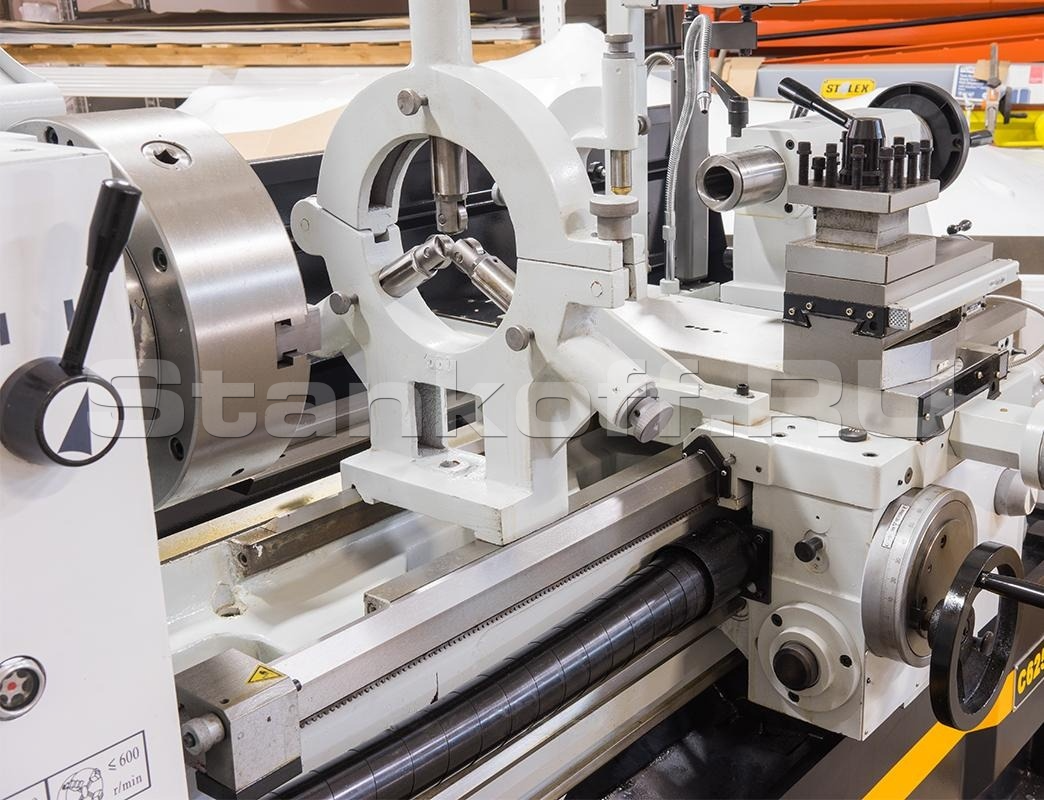

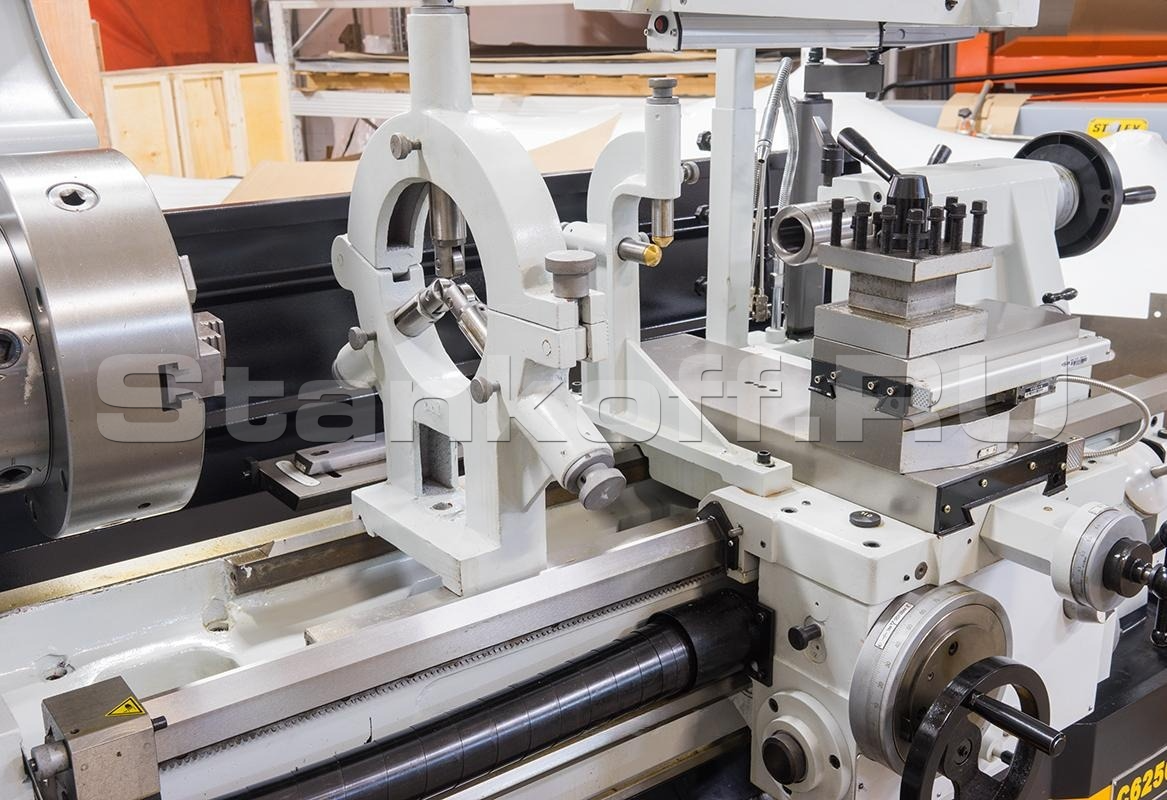

- Подвижный люнет Ø16-95 мм;
- Неподвижный люнет Ø19-165 мм;
- Неподвижный центр МТ-5;
- Вращающийся центр МТ-5;
- Переходная втулка МТ-5;
- Защитный экран патрона с концевым выключателем;

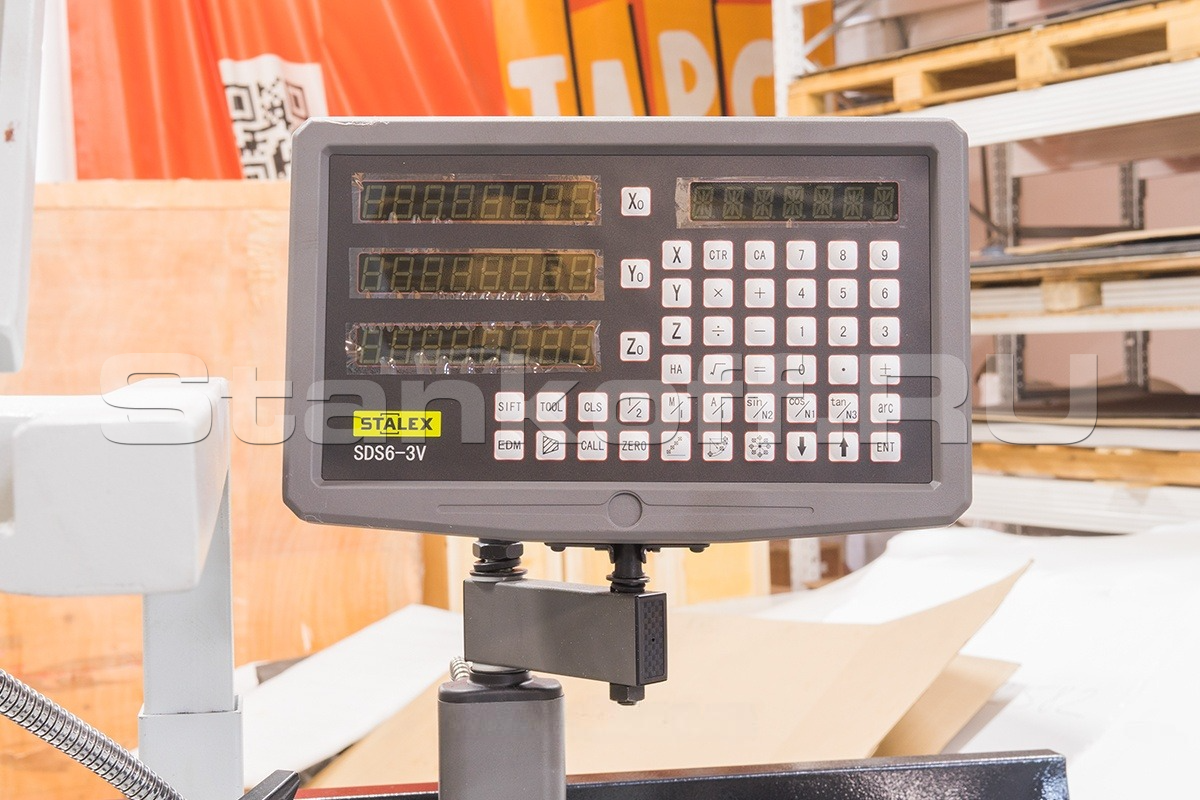

- УЦИ по трем осям(Sino);

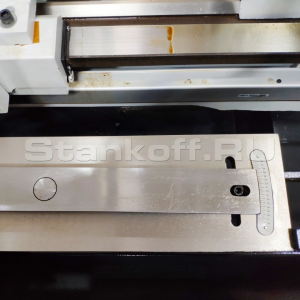

- Конусная линейка;
- Джойстик ускоренного перемещения по 2-м осям;
- Регулируемые опоры станины;
- Задняя защитная стенка;
- Ножной тормоз шпинделя с концевым выключателем;
- Система подвода СОЖ;
- Лампа местного освещения LED;
- Инструкция по эксплуатации;
- Инструмент для обслуживания в инструментальном ящике.
| Диаметр обточки над станиной, мм | 510 |
| Макс. диаметр вращения (съёмный мостик), мм | 735 |
| Диаметр обточки над поперечным суппортом, мм | 305 |
| Расстояние между направляющими, мм | 350 |
| Длина съёмного мостика, мм | 170 |
| Расстояние между центрами, мм | 1500 |
| Частота вращения шпинделя (12), об/мин | 25–1600 |
| Конус шпинделя | MT-7 |
| Присоединение шпинделя (Camlock), стандарт | D1-8 (DIN 55029) |
| Проходное отверстие шпинделя, мм | 80 |
| Продольная подача (35), мм/об | 0,059–1,646 |
| Поперечная подача (42), мм/об | 0,020–0,573 |
| Метрическая резьба (47), мм/об | 0,2–14 |
| Дюймовая резьба (60), TPI | 2–112 |
| Питчевая резьба (50), DP | 4–112 |
| Модульная резьба (34), MP | 0,1–7 |
| Максимальный размер инструмента, мм | 25×25 |
| Ход поперечного суппорта, мм | 316 |
| Ход верхнего суппорта, мм | 130 |
| Ускоренное перемещение суппорта (продольно), м/мин | 4,5 |
| Ускоренное перемещение суппорта (поперечно), м/мин | 1,9 |
| Конус пиноли задней бабки | MT-5 |
| Ход пиноли задней бабки, мм | 180 |
| Максимальный крутящий момент, Н·м | 900 |
| Максимальное усилие резания, Н | 3700 |
| Максимальный вес заготовки в центрах, кг | 850 |
| Диаметр пиноли задней бабки, мм | 75 |
| Диаметр неподвижн./подвижн. люнета, мм | 19-165/16-95 |
| Мощность главного привода, кВт | 7,5 |
| Мощность насоса СОЖ, кВт | 0,13 |
| Габаритные размеры (ДxШxВ), мм | 2840×1150×1430 |
| Масса (нетто/брутто), кг | 2160 / 2550 |
