Гидравлический пресс YGM-630КL
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание

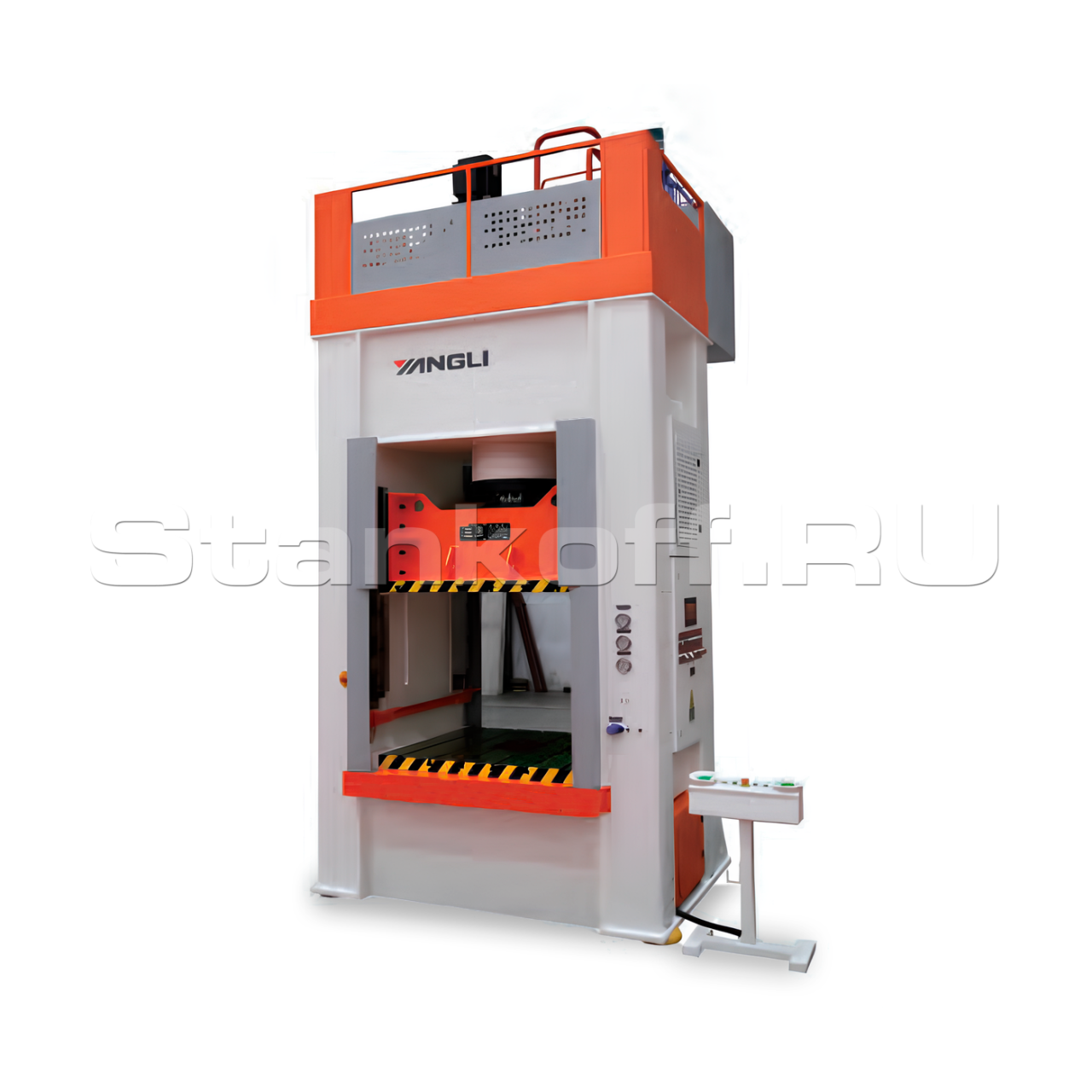

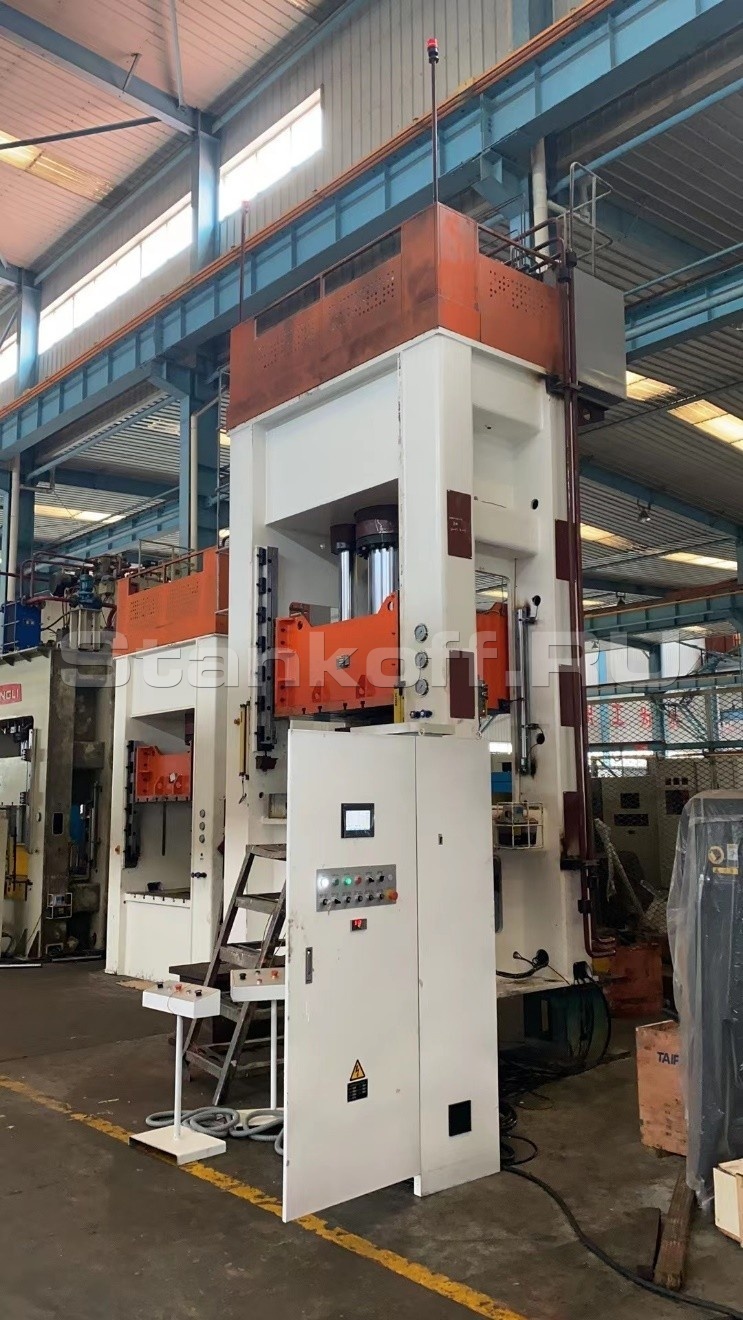

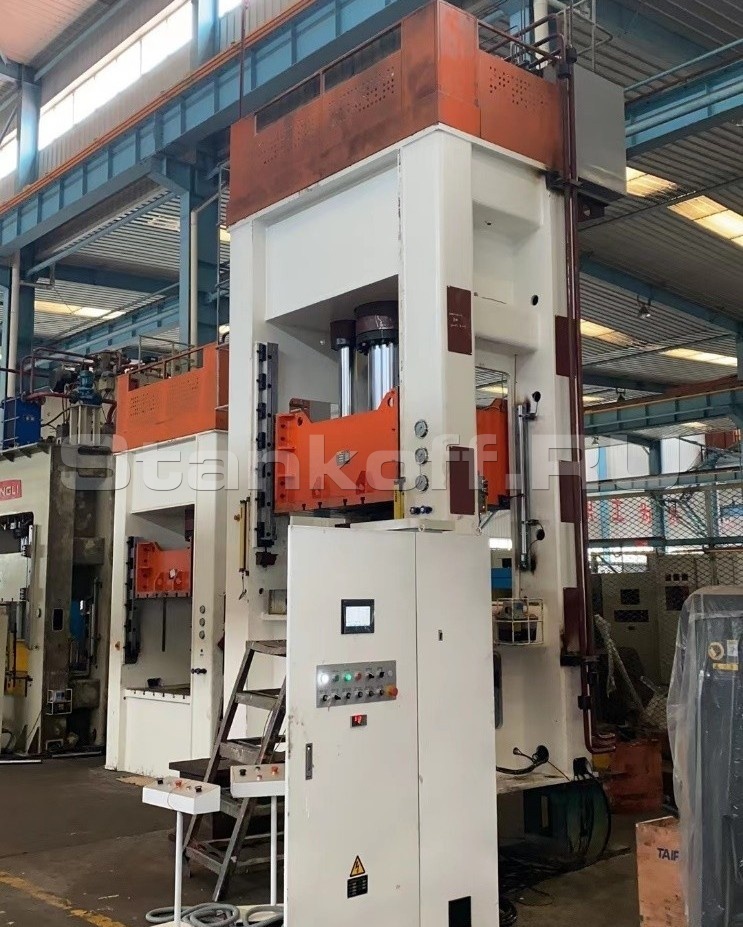

Гидравлический пресс YANGLI YGM-630КL предназначен для формовки и глубокой вытяжки изделий из листового материала. Оснащён сварной станиной высокой жёсткости и ползуном с 4 направляющими (8 направляющих поверхностей), обеспечивающими точное и стабильное перемещение. Перемещение ползуна осуществляется гидроцилиндром, установленным в верхней части пресса.
Конструкция пресса
- Сварная станина пресса обеспечивает высокую жёсткость и параллельность столов. Ползун перемещается по 4 регулируемым направляющим с 8 направляющими поверхностями в углах. Интегрированная система смазки обеспечивает плавное скольжение. Привод — гидроцилиндр в верхней части пресса. В качестве опции доступен гидравлический выталкиватель ползуна;
- Гидроцилиндр оснащён хромированным, полированным штоком;
- В нижнюю раму встроены гидравлический выталкиватель и подштамповая плита с Т-пазами и отверстиями. Гидростанция сверху включает гидробак с индикаторами уровня/температуры масла, насос с сервоприводом и распределительную панель с клапанами;
- В системе пресса используются компоненты от известных мировых брендов, таких как «Siemens», «Schneider» и «Omron». Настраивается рабочее давление, скорость холостого и рабочего хода.
Конструктивные особенности
Сервомотор привода насоса
Применение современного сервомотора в приводе гидронасоса позволяет помимо повышения характеристик пресса, снизить затраты электроэнергии на 20-50%, уровень шума и избежать интенсивного нагрева гидравлического масла. На практике, при интенсивной работе температура масла до 20 градусов, ниже по сравнению с обычным прессом.
Панель управления
Панель управления с ЧПУ и сенсорным экраном позволяет управлять прессом в ручном и полуавтоматическом режимахКомплектация
- Сварная станина и ползун высокой жесткости, прошедшая термообработку
- 4 направляющие ползуна, расположенные по углам, имеют 8 направляющих поверхностей
- Гидростанция с сервомотором привода гидронасоса

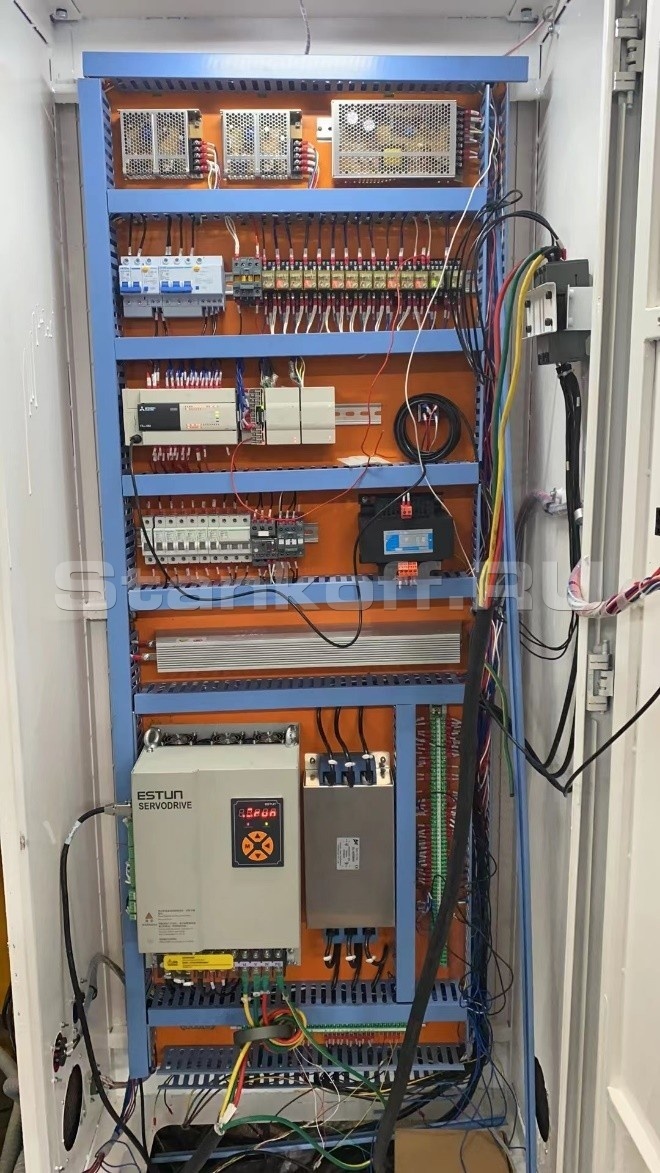

- Система управления на контроллере PLC
- Гидровыталкиватель стола
- Отдельная кнопочная панель управления
- Ручной / полуавтоматический режимы работы
- Настройка холостого и рабочего хода, давления
- Подштамповая плита
| Номинальное усилие, кН | 6300 |
| Усилие при возврате, кН | 650 |
| Усилие выталкивателя стола, кН | 1000 |
| Ход ползуна, мм | 900 |
| Ход выталкивателя стола, мм | 250 |
| Наибольшее раскрытие, мм | 1350 |
| Скорость холостого хода, мм/сек | 180 |
| Скорость прессования при давлении <10МПа, мм/сек | 20 |
| Скорость прессования при давлении >10МПа, мм/сек | 6.5 |
| Скорость возврата, мм/сек | 160 |
| Скорость выталкивания, мм/сек | 110 |
| Скорость возврата выталкивателя, мм/сек | 155 |
| Ширина стола, мм | 2100 |
| Глубина стола, мм | 1600 |
| Высота стола над уровнем пола, мм | 950 |
| Мощность, кВт | 45 |
