Детальное описание

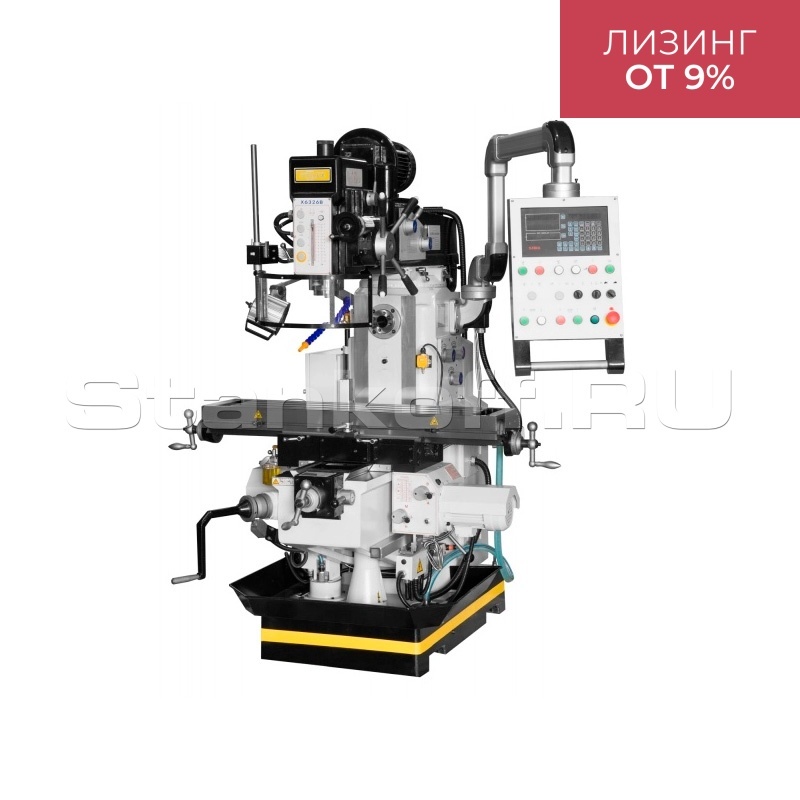

Универсально-фрезерный станок предназначен для фрезерования, сверления, нарезания резьбы и других видов механической обработки металлов и полимерных материалов. Оснащён вертикальным и горизонтальным шпинделями с точным радиальным биением (0,01 мм).

Преимущества

Вертикальный и горизонтальный шпиндели;
Макс. радиальное биение переднего конца шпинделя – 0,01 мм;
Усиленные упорные подшипники шпинделя;

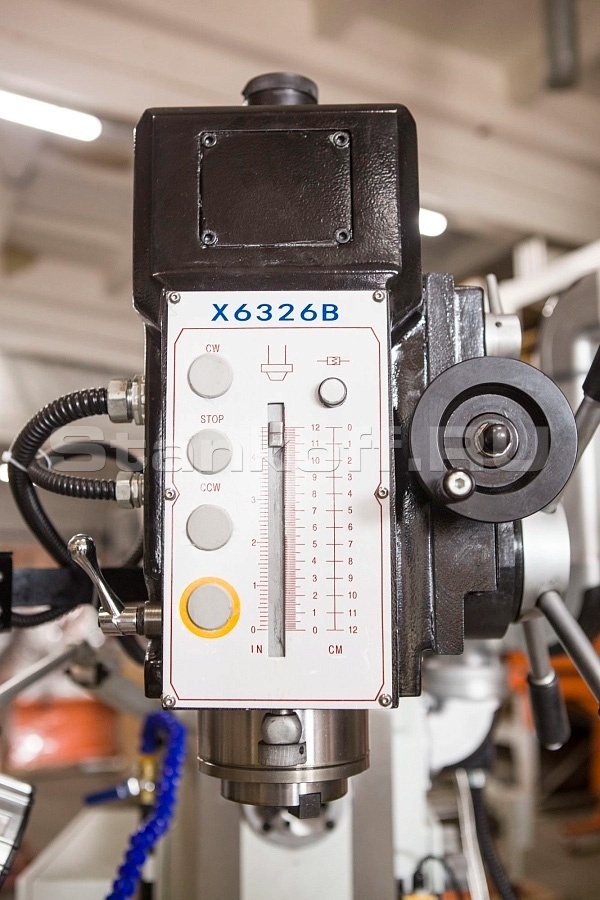

Автоматический ход пиноли;
Режим резьбонарезания;
Правое и левое вращение шпинделя;
Цифровая индикация перемещения по оси X, Y, Z;

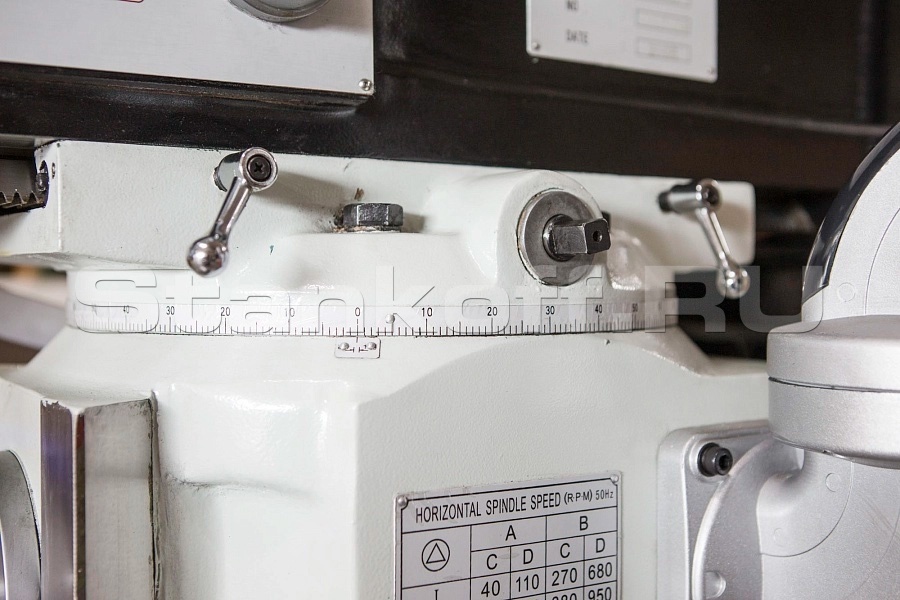

Наклон головки на угол ± 45° влево/вправо;
Точная регулировка подачи по оси Z;

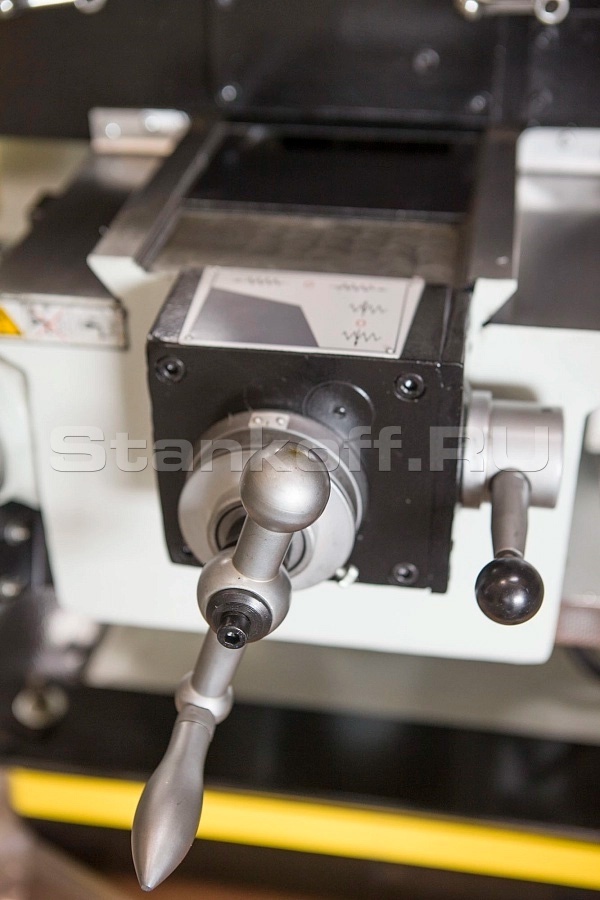

Автоматическая подача по оси X, Y, Z;
Встроенное устройство подвода СОЖ и поддон для сбора стружки;
Лампа освещения.

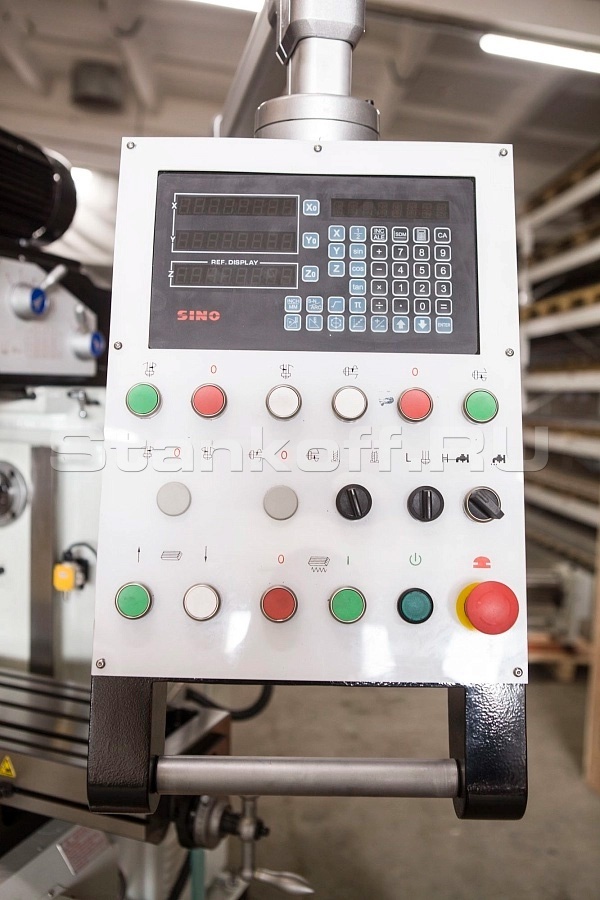

Устройство цифровой индикации X POS DRO 3

Количество осей 3
Цена деления 0,005 мм
Количество знаков 8
Быстродействие 60 м/мин
Погрешность дискретности ±1 знак
Напряжение питания 93-250 В

Комплектация

Сверлильный патрон Ø16 мм;
Оправка сверлильного патрона;
УЦИ по 3-м осям;
Переходные оправки ISO40/Mk-4, ISO40/Mk-3, ISO40/Mk-2;
Оправка торцевой фрезы ISO40/ Ø 32 мм;
Цанговый патрон ISO40 с набором из 8 цанг Ø 4, 5, 6, 8, 10, 12, 14, 16 мм;
Клин сверлильного патрона;
Ключ 21/24;
Зажимная тяга, 2 шт;
Оправка для горизонтального фрезерования,2 шт;
Лампа местного освещения;
Система подвода СОЖ;
Инструкция по эксплуатации;
Сертификат точности;
Упаковочный лист.

Макс. диаметр сверления (чугун), мм	40 (автоподача 16)
Макс. диаметр торцевого фрезерования, мм	125
Макс. диаметр концевого фрезерования, мм	25
Макс. диаметр резьбонарезания, мм	M16

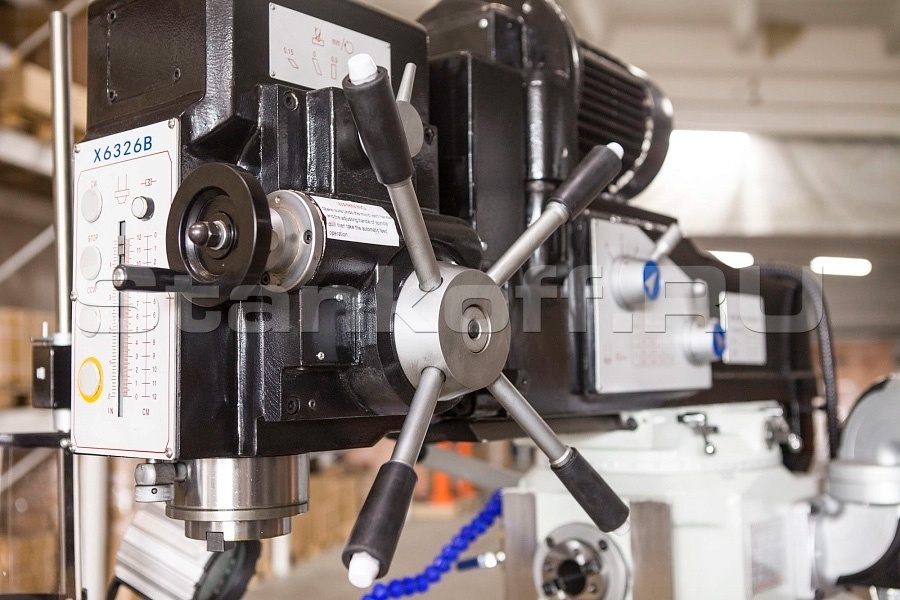

Вертикальный шпиндель
Частота вращения (12 скоростей), об/мин	67–2010
Конус	ISO40 DIN 2080
Ход пиноли, мм	120
Автоматическая подача пиноли, мм/об	0,1 / 0,15 / 0,3
Диапазон наклона головы, °	±45
Расстояние шпиндель-стойка, мм	200–550
Расстояние шпиндель-стол (верт.), мм	80–420
Горизонтальный шпиндель

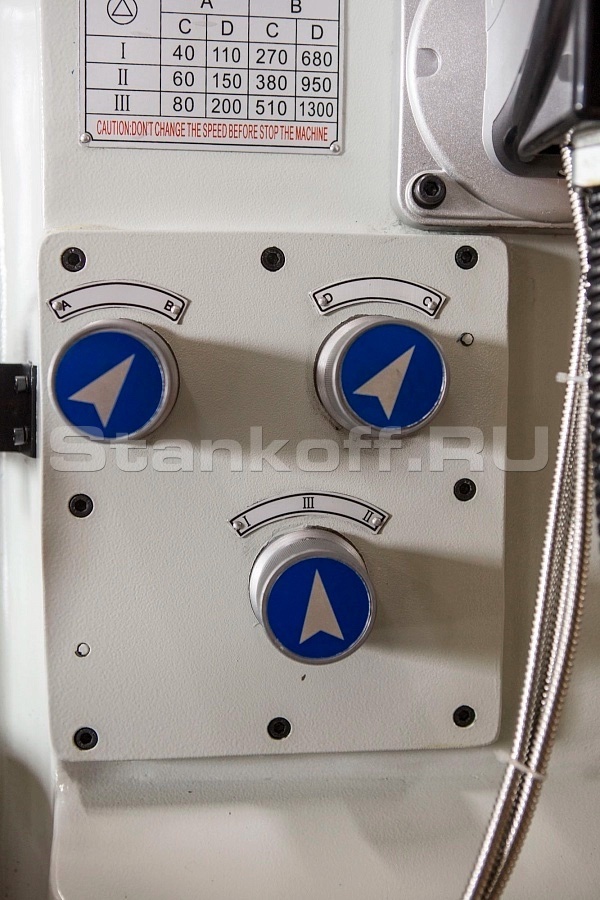

Частота вращения (12 скоростей), об/мин	40–1300
Конус	ISO40 DIN 2080
Расстояние шпиндель-стол (гор.), мм	0–340
Размер стола, мм	1120×260
Ход стола по осям XxY, мм	600x300

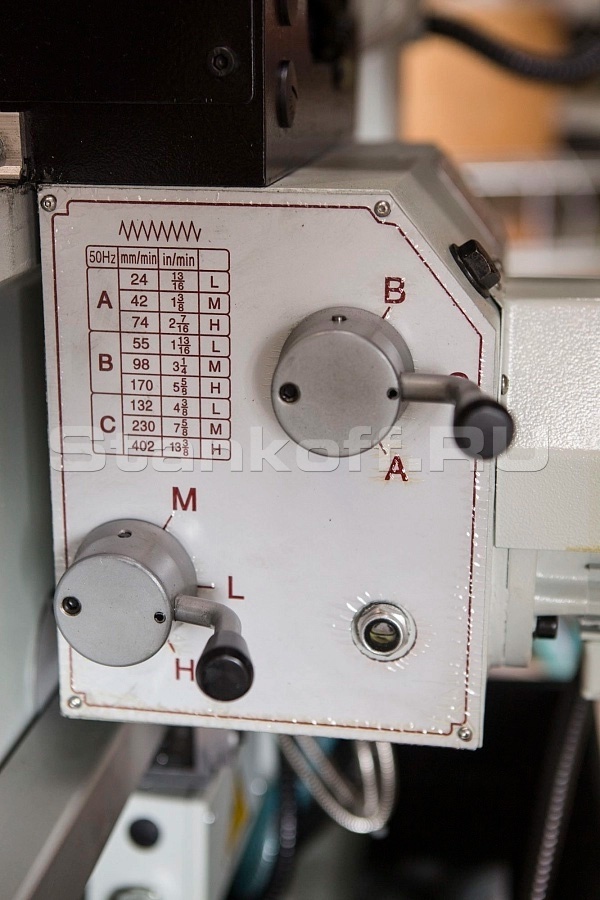

Диапазон подач, мм/мин	24–402
Т-образные пазы, мм	3×14
Напряжение питания, В	380
Выходная мощность (вертик./горизонт.), кВт	1,5 / 2,2 (S1 100%)
Потребляемая мощность, кВт	2,2 (S6 40%)
Габаритные размеры (ДxШxВ), мм	1580×1450×2150
Вес, кг	1480
