Гидравлическая маятниковая гильотина QC12K-6x2500
+7 (995) 888-07-13
Детальное описание

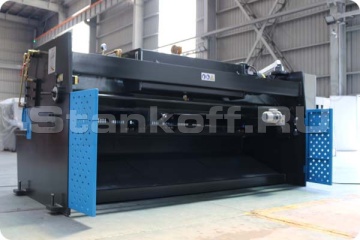

Гидравлическая гильотина QC12K-6x2500 с маятниковым ножом представляют собой высокотехнологичное решение для эффективной резки листового металла. Благодаря усовершенствованной конструкции с уменьшенным углом реза, оборудование обеспечивает высокую точность, минимальное кручение заготовки и чистую линию реза даже при работе с тонкими листами.
Маятниковый принцип реза снижает нагрузку на материал и режущий механизм, повышая срок службы оборудования и улучшая качество обработки. Современный промышленный дизайн и продуманная эргономика делают станок удобным в эксплуатации и обслуживании.
Комплектующие
| Система ЧПУ | Estun E21s (Китай) |
| Электрооборудование | Schneider Electric (Германия) |
| Главный электродвигатель | Siemens (Германия) |
| Задний упор | Тайвань |
| Ременная передача | Тайвань |
| Шкив | Тайвань |
| Частотный преобразователь | JRACDRIVE (Китай) |
| Ножная педаль | KACON (Южная Корея) |
| Гидравлическая система | Bosch Rexroth (Германия) |
| Гидронасос | Sunny (США) |
| Уплотнительные кольца | PARKER (США) / NOK (Япония) |
| Соединительные фитинги | EMB (Германия) |
| Передний защитный кожух | KRRASS (Китай) |
| Задний защитный кожух | KRRASS (Китай) |
| Задняя защитная панель | KRRASS (Китай) |
| Задний упор (ШВП) | HIWIN (Тайвань) |

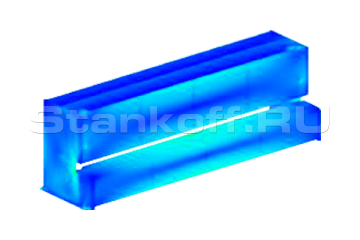

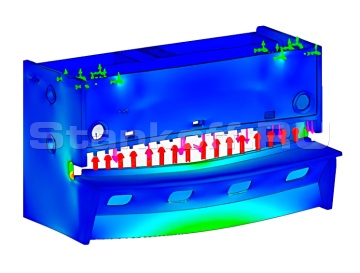

Сварная станина
Сварка станины выполняется с применением сварочного оборудования и промышленных роботов. После сварки проводится снятие внутренних напряжений методом вибрационного упрочнения.Затем станина обрабатывается на 5-осевых обрабатывающих центрах с ЧПУ для обеспечения высокой точности. Все опорные поверхности и монтажные отверстия подвергаются точной механической обработке.
Благодаря этим технологическим операциям сохраняется высокая геометрическая точность станины на протяжении всего срока службы оборудования.

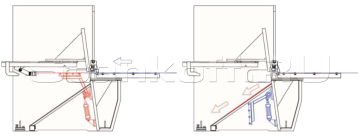

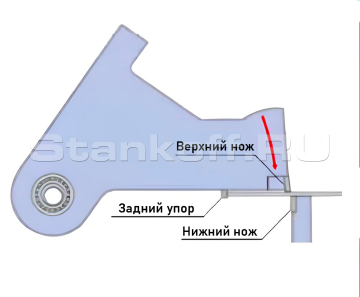

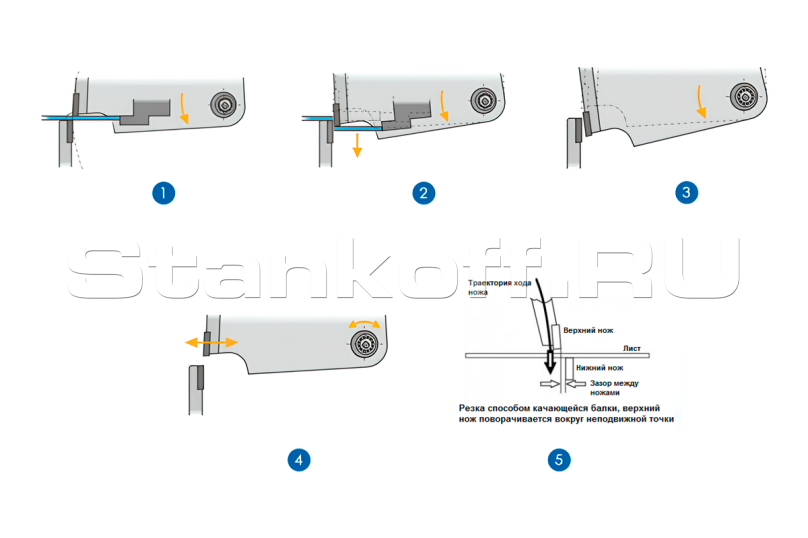

Маятниковый рез
Минимизирует деформации, вызванные внутренними напряжениями, сплавом материала и геометрией листа. Позволяет избежать таких дефектов, как:• Эффект кручения
• Потеря прямолинейности
• Изгиб заготовки
• Повреждение или некачественная кромка реза

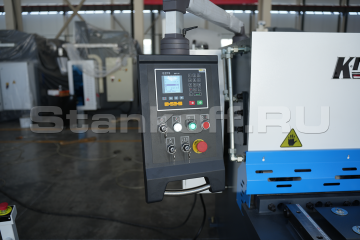

ЧПУ Estun E21
• Широкий, яркий цветной дисплей, удобное программирование• Простые страницы управления
• Яркий ЖК-экран
• Управление передним/задним упором
• Функция отката
• Ограничение хода
• Ручное перемещение по всем осям
• Измерение толщины листа
• Контекстная помощь и всплывающие предупреждения
• Полное программирование деталей за считанные секунды

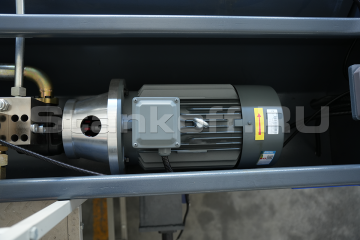

Главный электродвигатель Siemens
Двигатели Siemens являются приоритетным выбором для промышленных станков, где требуется максимальная надёжность, соответствие европейским стандартам и долгосрочная эксплуатация без отказов.

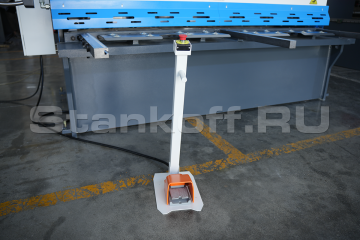

Ножная педаль
Педаль служит для управления гильотиной и оснащена защитным кожухом, который предотвращает случайное срабатывание вследствие падающих предметов или неосторожного контакта ногой.
Автоматизированный задний упор
NC‑контроллер перемещает моторизированный задний упор в нужную позицию методом шагового управления посредством шарико‑винтового механизма (привод ШВП)

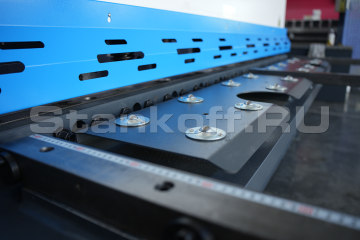

Рабочий стол
Для обеспечения качественного реза лист перемещается по большому рабочему столу с шариковыми опорами, что облегчает его подводку в зону резки; прижимные упоры затем надёжно фиксируют заготовку перед выполнением реза.

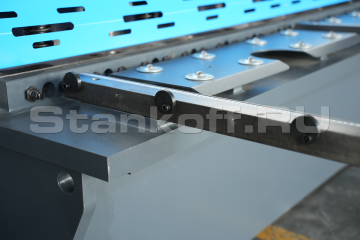

Вертикальная регулировка переднего упора
Возможность обеспечить вертикальное положение переднего упора, чтобы обеспечить правильную фиксацию и позиционирование заготовки перед резом.

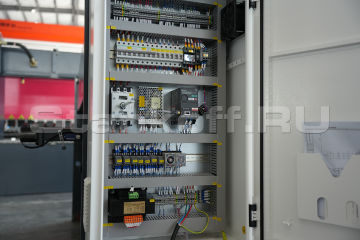

Электрические компоненты Schneider (Германия)
Известный мировой производитель электротехнического оборудования. Компоненты от Schneider Electric работают стабильно даже при нестабильном электропитании.

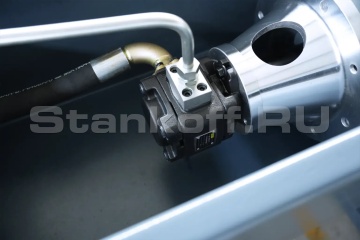

Масляный насос
Обеспечивает циркуляцию и давление масла в гидросистеме, необходимой для работы всех исполнительных механизмов.

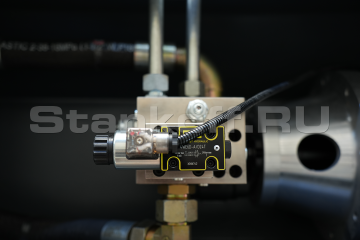

Гидравлический клапан FIRST
Управление направлением потока масла.

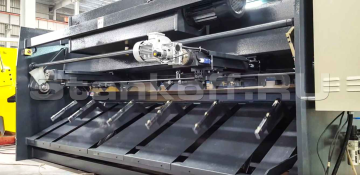

Задние пневматические упоры
Поддержка листа во время и после реза. При подаче сигнала с ЧПУ или панели управления они автоматически поднимаются или опускаются.Дополнительные опции

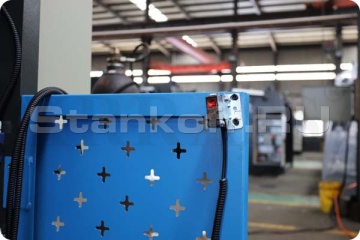

Задний защитный барьер
Защищает от вылета обрезков, листов или движущихся частей.

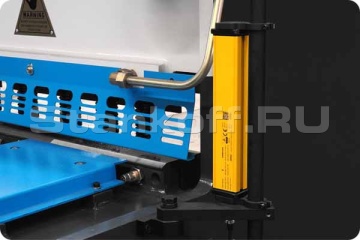

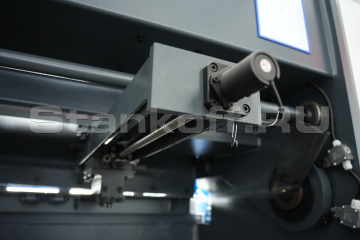

Лазерная защита рук
Предотвращает контакт гибочного инструмента с руками оператора при работе на высоких скоростях гибки. Если рука оператора оказывается в зоне гиба, то система немедленно реагирует и останавливает движение пуансона вниз, обеспечивая безопасность оператора.
Заднее защитное ограждение
Защита от доступа в зону реза сзади

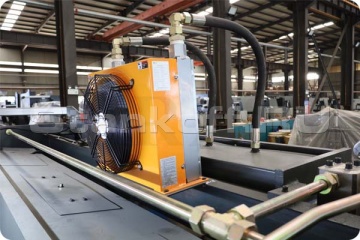

Масляный охладитель
Охлаждение гидравлического масла.| Макс. толщина реза <450 Н/мм², мм | 6 |
| Макс. толщина реза <700 Н/мм², мм | 4 |
| Макс. длина реза, мм | 2500 |
| Глубина зева, мм | 145 |
| Угол реза, ° | 1°30′ |
| Длина ножей, мм | 2600 |
| Производительность, рез/мин | 10–12 |
| Ход заднего упора, мм | 600 |
| Скорость заднего упора, мм/с | 180 |
| Кол-во передних упоров, шт | 3 |
| Длина передних упоров, мм | 800 |
| Мощность двигателя, кВт | 7,5 |
| Объём гидробака, л | 220 |
| Габаритные параметры | |
| Длина, мм | 3040 |
| Ширина, мм | 1610 |
| Высота, мм | 1620 |
| Вес, кг | 5000 |
