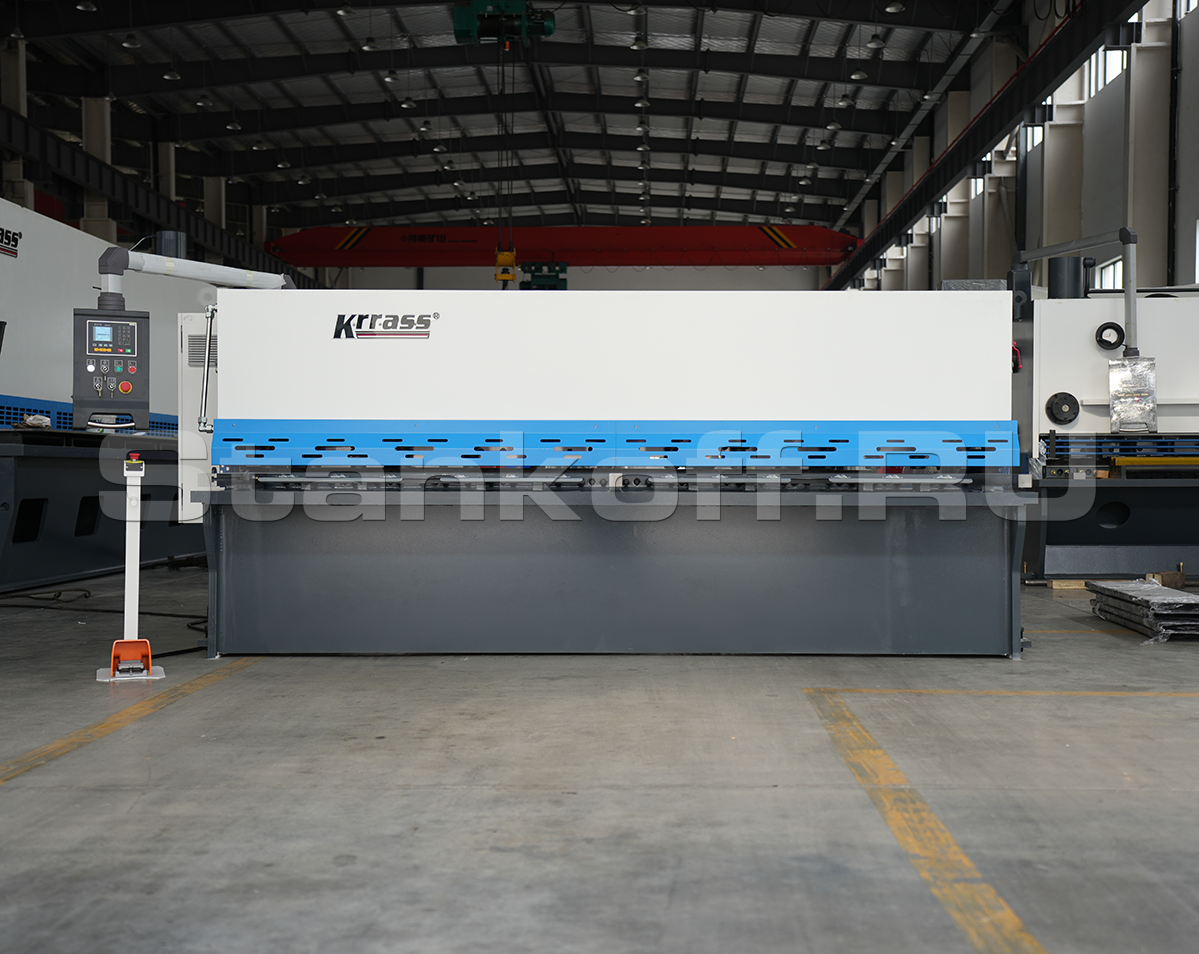

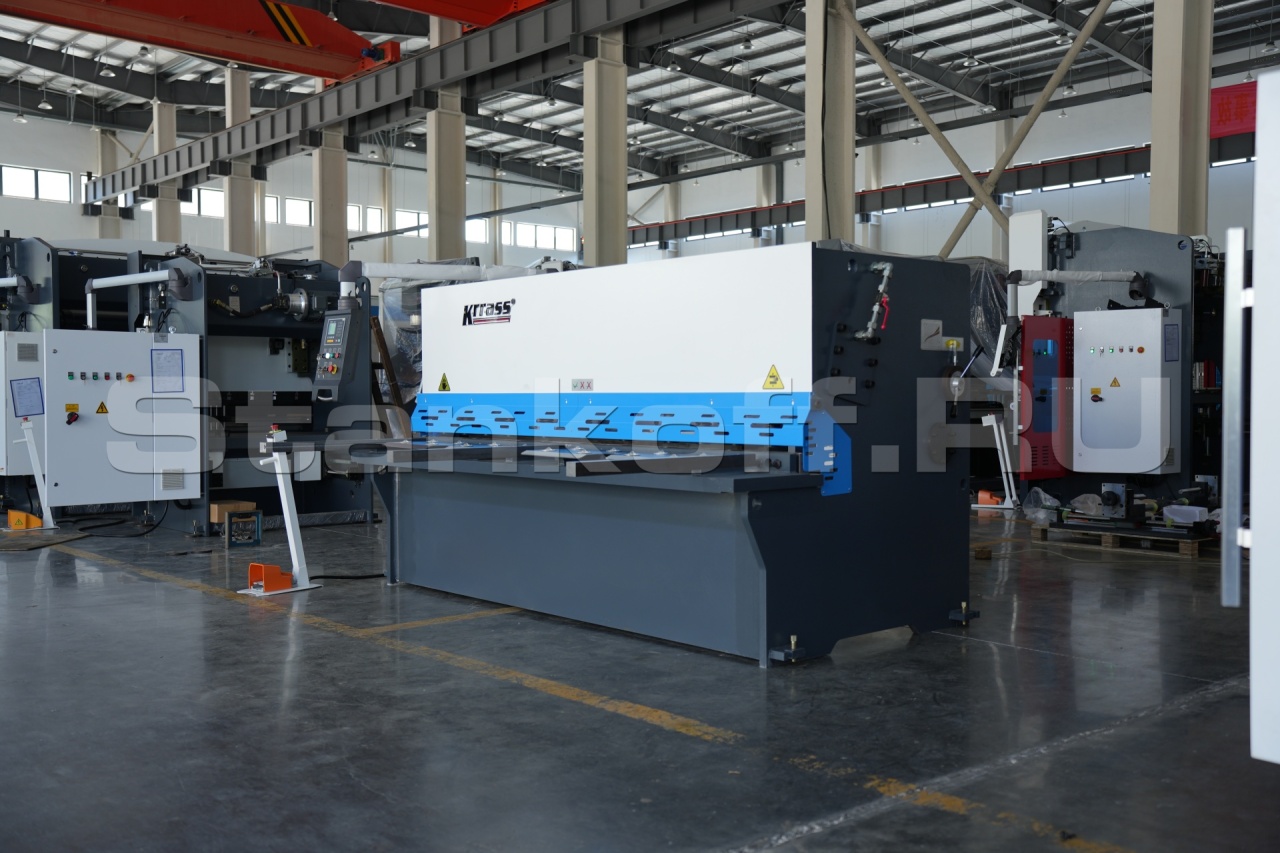

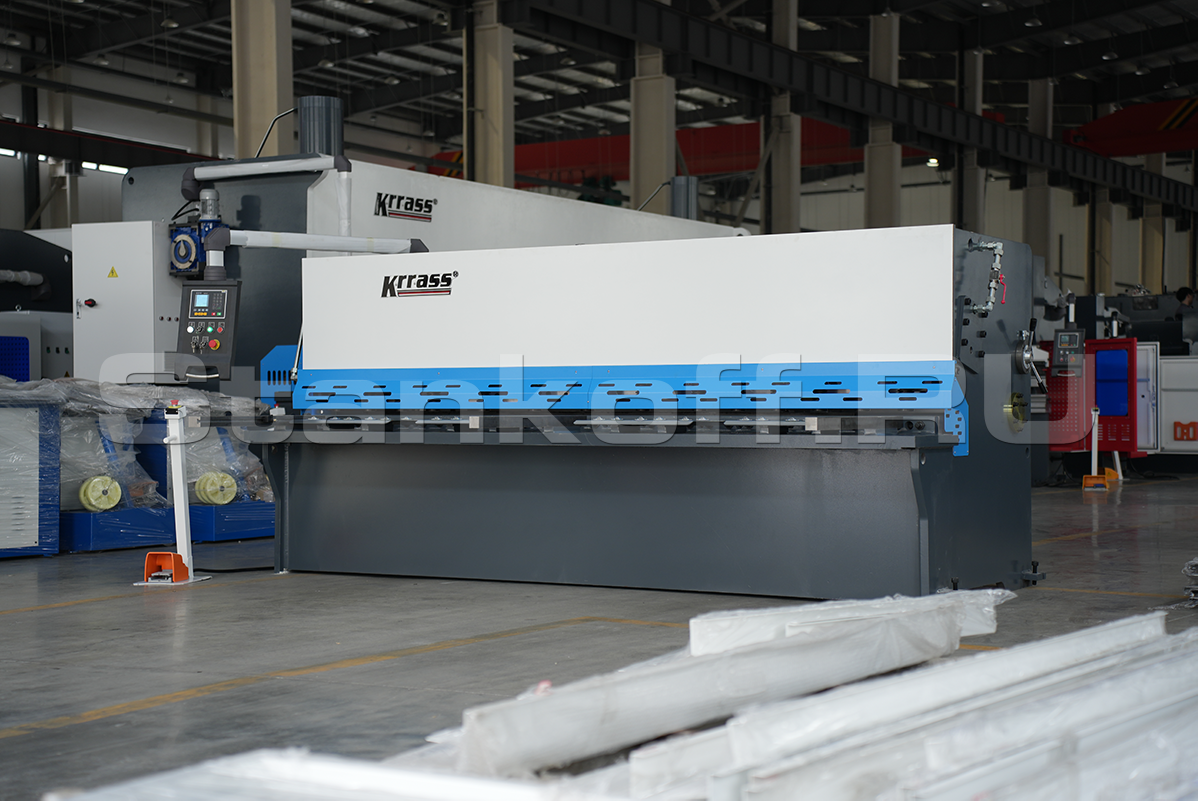

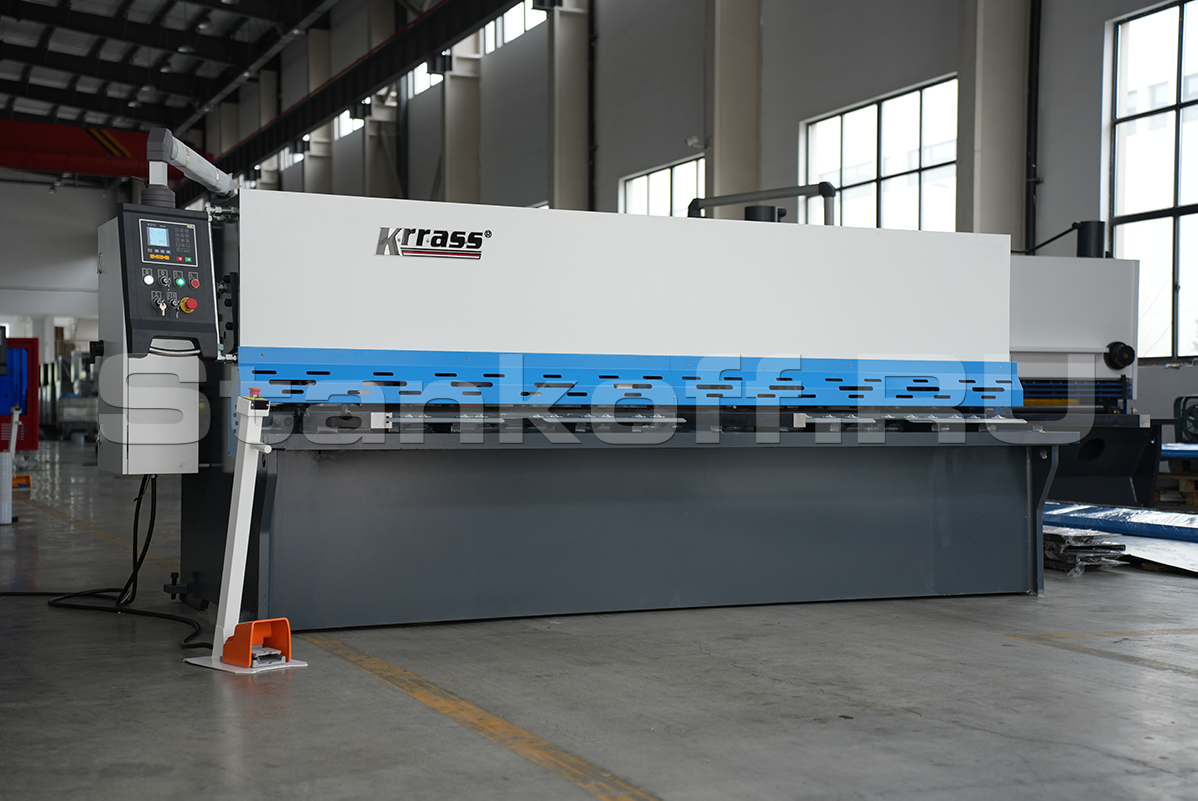

Гидравлическая маятниковая гильотина QC12K-6x4000

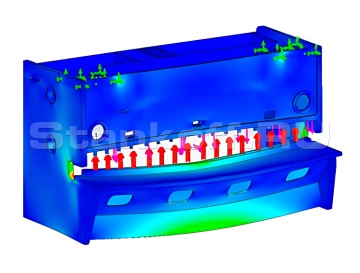

Сварная станина

Сварка станины выполняется с применением сварочного оборудования и промышленных роботов. После сварки проводится снятие внутренних напряжений методом вибрационного упрочнения.
Затем станина обрабатывается на 5-осевых обрабатывающих центрах с ЧПУ для обеспечения высокой точности. Все опорные поверхности и монтажные отверстия подвергаются точной механической обработке.
Благодаря этим технологическим операциям сохраняется высокая геометрическая точность станины на протяжении всего срока службы оборудования.

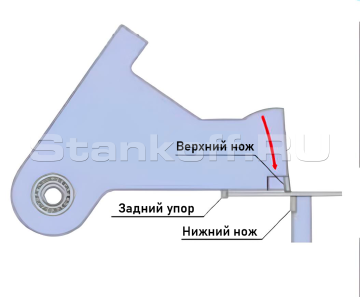

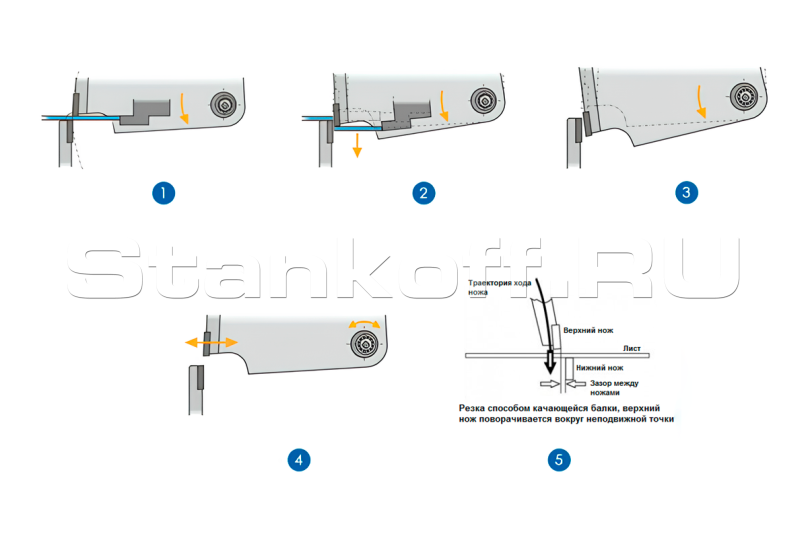

Маятниковый рез

Рез осуществляется с помощью верхней ножевой балки, которая является сварной стальной конструкцией с высокой жесткостью и использует эксцентриковую втулку в качестве точки опоры. Верхний нож совершает поворотное движение (маятниковый ход, Swing Beam) относительно неподвижной точки, приводимый в действие гидроцилиндрами через роликовые направляющие. Криволинейная опорная поверхность балки обеспечивает равномерный зазор между верхним и нижним ножом, а оптимизированный угол реза минимизирует деформацию изделия. Зазор между ножами регулируется быстро и просто, что облегчает эксплуатацию и техническое обслуживание. Такая конструкция позволяет выполнять ровный и точный рез на максимальной длине станка, снижает усилие реза, повышает качество среза и долговечность оборудования.
Позволяет избежать таких дефектов, как:
• Эффект кручения
• Потеря прямолинейности
• Изгиб заготовки
• Повреждение или некачественная кромка реза

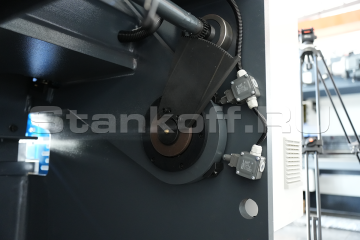

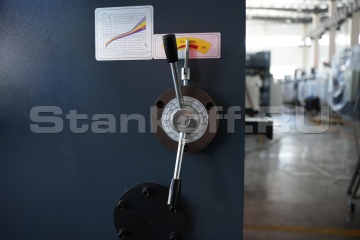

Ручная настройка зазора лезвий ножа

Механизм установки зазора между ножами в гидравлических гильотинах играет ключевую роль в обеспечении качественного и точного реза. Он позволяет оперативно настроить требуемый зазор, что критично для оптимальных режимов резания и долговечности инструмента.

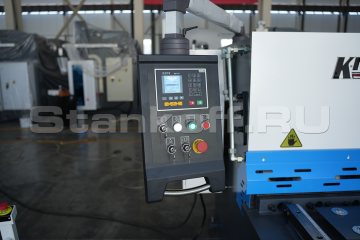

ЧПУ Estun E21

• Широкий, яркий цветной дисплей, удобное программирование
• Простые страницы управления
• Яркий ЖК-экран
• Управление передним/задним упором
• Функция отката
• Ограничение хода
• Ручное перемещение по всем осям
• Измерение толщины листа
• Контекстная помощь и всплывающие предупреждения
• Полное программирование деталей за считанные секунды

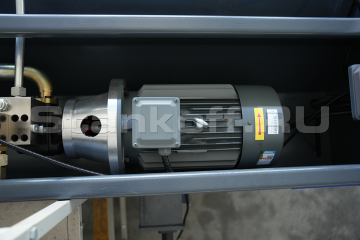

Главный электродвигатель Siemens

Двигатели Siemens являются приоритетным выбором для промышленных станков, где требуется максимальная надёжность, соответствие европейским стандартам и долгосрочная эксплуатация без отказов.

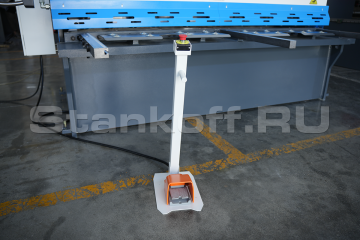

Ножная педаль

Педаль служит для управления гильотиной и оснащена защитным кожухом, который предотвращает случайное срабатывание вследствие падающих предметов или неосторожного контакта ногой.

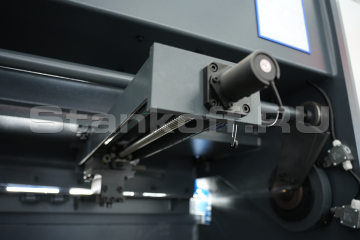

Автоматизированный задний упор

NC‑контроллер перемещает моторизированный задний упор в нужную позицию методом шагового управления посредством шарико‑винтового механизма (привод ШВП)

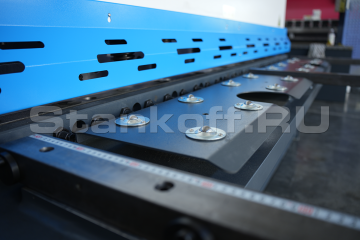

Рабочий стол

Для обеспечения качественного реза лист перемещается по большому рабочему столу с шариковыми опорами, что облегчает его подводку в зону резки; прижимные упоры затем надёжно фиксируют заготовку перед выполнением реза.

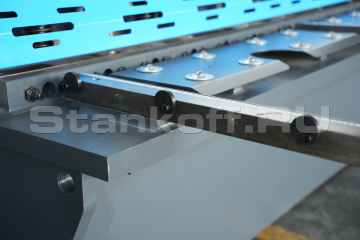

Вертикальная регулировка переднего упора

Возможность обеспечить вертикальное положение переднего упора, чтобы обеспечить правильную фиксацию и позиционирование заготовки перед резом.

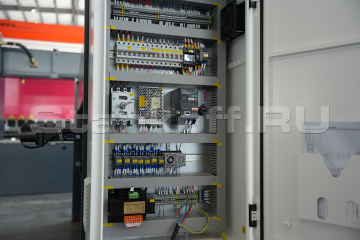

Электрические компоненты Schneider (Германия)

Известный мировой производитель электротехнического оборудования. Компоненты от Schneider Electric работают стабильно даже при нестабильном электропитании.

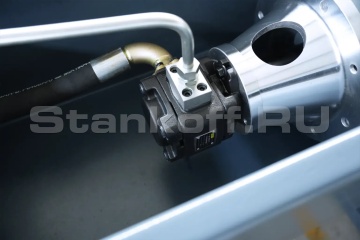

Масляный насос

Обеспечивает циркуляцию и давление масла в гидросистеме, необходимой для работы всех исполнительных механизмов.

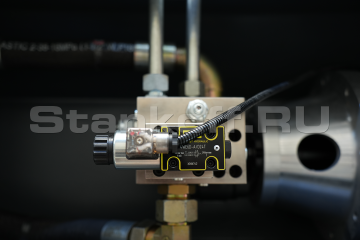

Гидравлический клапан FIRST

Управление направлением потока масла.

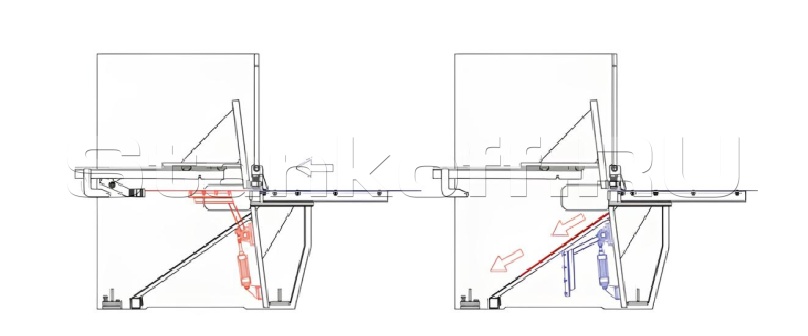

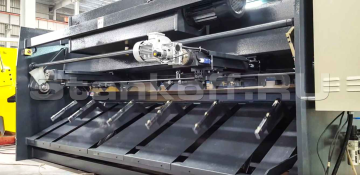

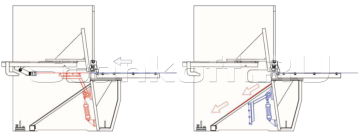

Задние пневматические упоры

Поддержка листа во время и после реза. При подаче сигнала с ЧПУ или панели управления они автоматически поднимаются или опускаются.

Задний защитный барьер

Защищает от вылета обрезков, листов или движущихся частей.

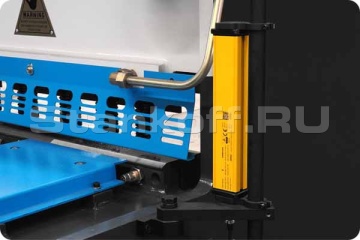

Лазерная защита рук

Предотвращает контакт гибочного инструмента с руками оператора при работе на высоких скоростях гибки. Если рука оператора оказывается в зоне гиба, то система немедленно реагирует и останавливает движение пуансона вниз, обеспечивая безопасность оператора.

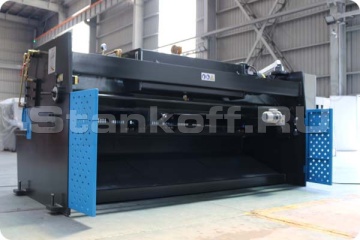

Заднее защитное ограждение

Защита от доступа в зону реза сзади

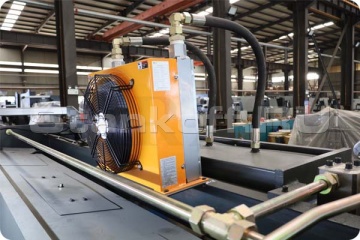

Масляный охладитель

Охлаждение гидравлического масла.
