www.russtanko-rzn.ru-Муфта электромагнитная Э11М 106-2А для станков 1Н983 1А983 1М983 РТ983 СА983
Описание
Продолжительность: 00:54

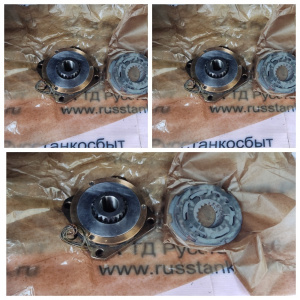

Муфта электромагнитная Э11М 106-2А для станков 1Н983 1А983 1М983 РТ983 СА983
Технические характеристики станка 1Н983,1А983 1М983
1Н983 1А983 1М983 - Станок трубонарезной
Станки 1н983 применяются для обтачивания концов труб и нарезания на них резьб в условиях единичного производства
Диаметр отверстия в шпинделе 310
Условный диаметр обрабатываемой трубы, мм
- максимальный ... 299
- минимальный ... 73
Максимальный диаметр обрабатываемой детали, мм
- над станиной ... 800
- над суппортом ... 450
Максимальное сечение резцов, мм ... 32х32
Число позиций инструмента ... 4
Максимальная длина точения, мм
- с конусной линейкой ... 800
- без конусной линейки ... 420
Частота вращения шпинделя об/мин ... 8-355
Число скоростей шпинделя ... 12
Диапазон рабочих подач суппорта:
- продольных мм/об ... 0,06 - 2
- поперечных мм/об ... 0,028 - 0,936
Число подач суппорта, мм
- продольных ... 48
- поперечных ... 48
Диапазон шагов нарезаемых резьб:
- метрических, мм ... 1 - 28
- дюймовых, число ниток/дюйм ... 28 - 1
Максимальный угол поворота конусной линейки, градус: +-10
Быстрое перемещение,м/с(м/мин)
- продольное ... 0,088(5,3)
- поперечное ... 0,037(2,2)
Мощность электродвигателя главного привода, кВт ... 16
Габаритные размеры, мм ... 3600х1910х1565
Вес станка без люнета поддержки, кг ... 8600
Вес станка с люнетом поддержкой, кг ... 9100
