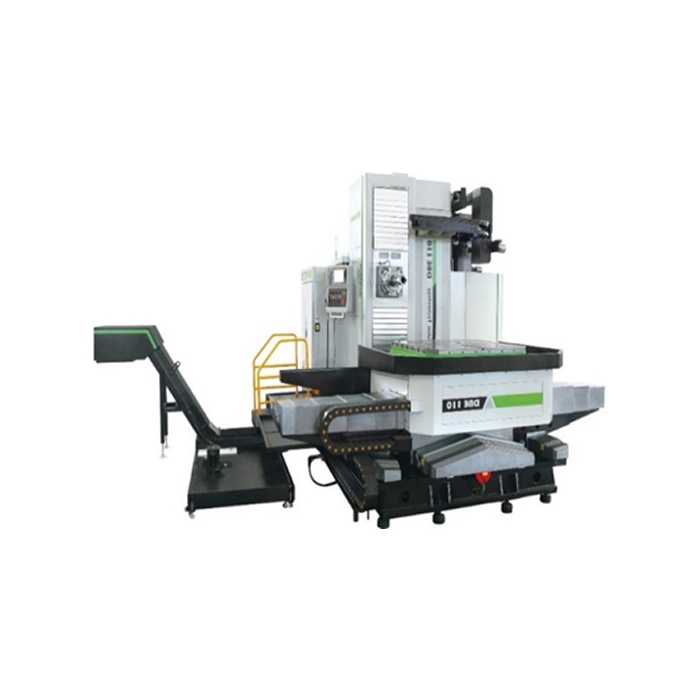

Горизонтальный расточно-фрезерный обрабатывающий центр DBE-110 - Продам в Москве

Характеристики:

• Размер рабочего стола: 1 250 × 1 250 мм

• Количество и размер Т-образных пазов: 7 – 22 – 160

• Расстояние от торца шпинделя до центра рабочего стола: -70 – 1 680 мм

• Расстояние от центра шпинделя до поверхности рабочего стола: 0 – 1 400 мм

• Макс. радиус поворота рабочего стола с установленной заготовкой: 3 700 мм

• Макс. вес устанавливаемой заготовки: 5 000 кг

• Макс. высота устанавливаемой заготовки: 1 400 мм

• Ход по оси X: 1 700 мм

• Скорость резания по оси X: 10 000 мм/мин

• Скорость быстрого хода по оси X: 12 000 мм/мин

• Направляющие по оси X: PMI – MSR55LE3SSF1A

• ШВП по оси X: PMI – 1R63-10T6-1FDIC

• Двигатель оси X: Fanuc βis30 3 кВт 27 Нм

• Ход по оси Z: 1 200 мм

• Скорость резания по оси Z: 10 000 мм/мин

• Скорость быстрого хода по оси Z: 12 000 мм/мин

• Направляющие по оси Z: PMI – MSR65LE2SSF1A

• ШВП по оси Z: PMI – 1R63-10T6-1FDIC

• Двигатель оси Z: Fanuc βis40 3 кВт 36 Нм

• Ход по оси Y: 1 400 мм

• Скорость резания по оси Y: 10 000 мм/мин

• Скорость быстрого хода по оси Y: 12 000 мм/мин

• ШВП по оси Y: PMI – 1R63-10T6-1FDIC

• Двигатель оси Y: Fanuc βis40B 3 кВт 36 Нм

• Ход по оси W: 550 мм

• Скорость резания по оси W: 6 000 мм/мин

• Скорость быстрого хода по оси W: 8 000 мм/мин

• Двигатель оси W: Fanuc βis22 3 кВт 20 Нм

• Точность позиционирования: 0.015 мм

• Точность повторного позиционирования: 0.010 мм

• Дискретность поворота оси B: 1° / 360°

• Скорость поворота рабочего стола оси B: 5 об/мин

• Двигатель оси B: Fanuc βis30 3 кВт 27 Нм

• Точность индексации поворота оси B: 10"

• Точность повторной индексации оси B: 3"

• Конус и диаметр отверстия шпинделя: BT50 110 мм

• Макс. скорость вращения шпинделя: 2 500 об/мин

• Двигатель шпинделя:

• Fanuc βiIP30

• 15 (18.5) кВт 143 Нм

• Вместительность магазина инструментов: 40 инструментов

• Макс. длина инструмента: 500 мм

• Макс. диаметр инструмента при полной загрузке: 125 мм

• Макс. диаметр инструмента без соседних позиций: 250 мм

• Макс. вес инструмента: 25 кг

• Модель системы ЧПУ: Fanuc 0i MF (1)

• Оптические линейки (УЦИ): по оси X. Z, Y

• Система подачи СОЖ: 480 л, 30 Бар

• Требования к электропитанию: 45 кВА / 380 В / 50 Гц

• Габаритные размеры: 5 800 × 6 100 × 3 500 мм

• Вес: 22 000 кг
