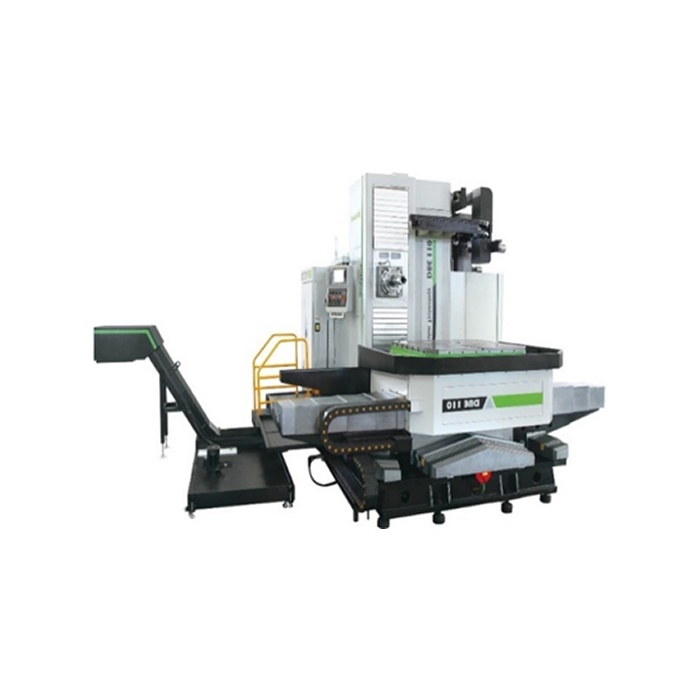

Горизонтальный расточно-фрезерный обрабатывающий центр DBM-110 - Продам в Москве

Характеристики:

• Размер рабочего стола: 1 400 × 1 600 мм

• Количество и размер Т-образных пазов: 9 – 22 - 160

• Расстояние от торца шпинделя до центра рабочего стола: -125 – 1 925 мм

• Расстояние от центра шпинделя до поверхности рабочего стола:140 – 1 740 мм

• Макс. радиус поворота рабочего стола с установленной заготовкой: 4 435 мм

• Макс. вес устанавливаемой заготовки: 8 000 кг

• Макс. высота устанавливаемой заготовки: 1 740 мм

• Ход по оси X: 2 500 мм

• Скорость резания по оси X: 10 000 мм/мин

• Скорость быстрого хода по оси X:10 000 мм/мин

• Направляющие по оси X: PMI – MSR65LS3SSF1A

• ШВП по оси X: PMI – 1R63-10T6-1FDDC

• Двигатель оси X:Fanuc αiF30 7 кВт 30 Нм

• Ход по оси Z: 1 500 мм

• Скорость резания по оси Z: 10 000 мм/мин

• Скорость быстрого хода по оси Z: 10 000 мм/мин

• Направляющие по оси Z: PMI – MSR65LS3SSF1A

• ШВП по оси Z: PMI – 1R63-10T5-1FDDC

• Двигатель оси Z:Fanuc αiF30 7 кВт 30 Нм

• Ход по оси Y: 1 600 мм

• Скорость резания по оси Y: 10 000 мм/мин

• Скорость быстрого хода по оси Y: 10 000 мм/мин

• Направляющие по оси Y: PMI – MSR65LS4SSF1A

• ШВП по оси Y:PMI – 1R63-10T5-1FDDC

• Двигатель оси Y: Fanuc αiF40B 6 кВт 38 Нм

• Ход по оси W: 550 мм

• Скорость резания по оси W: 6 000 мм/мин

• Скорость быстрого хода по оси W: 8 000 мм/мин

• Двигатель оси W:Fanuc αiF12 3 кВт 12 Нм

• Точность позиционирования: 0.015 мм

• Точность повторного позиционирования: 0.010 мм

• Дискретность поворота оси B: 0.001° / 360°

• Скорость поворота рабочего стола оси B: 1.5 об/мин

• Двигатель оси B: Fanuc αiF30 7 кВт 30 Нм

• Точность индексации поворота оси B: 10"

• Точность повторной индексации оси B: 4"

• Конус и диаметр отверстия шпинделя: BT50 110 мм

• Макс. скорость вращения шпинделя: 2 500 мм

• Двигатель шпинделя:

• Fanuc αiI22

• 22 (26) кВт 140 Нм

• Вместительность магазина инструментов:40 инструментов

• Макс. длина инструмента: 600 мм

• Макс. диаметр инструмента при полной загрузке: 125 мм

• Макс. диаметр инструмента без соседних позиций: 250 мм

• Макс. вес инструмента: 25 кг

• Модель системы ЧПУ: Fanuc 0i MF (1)

• Оптические линейки (УЦИ): по оси X. Z, Y

• Система подачи СОЖ: 480 л, 30 Бар

• Требования к электропитанию: 65 кВА / 380 В / 50 Гц

• Габаритные размеры: 7 250 × 6 000 × 4 800 мм

• Вес: 30 500 кг
