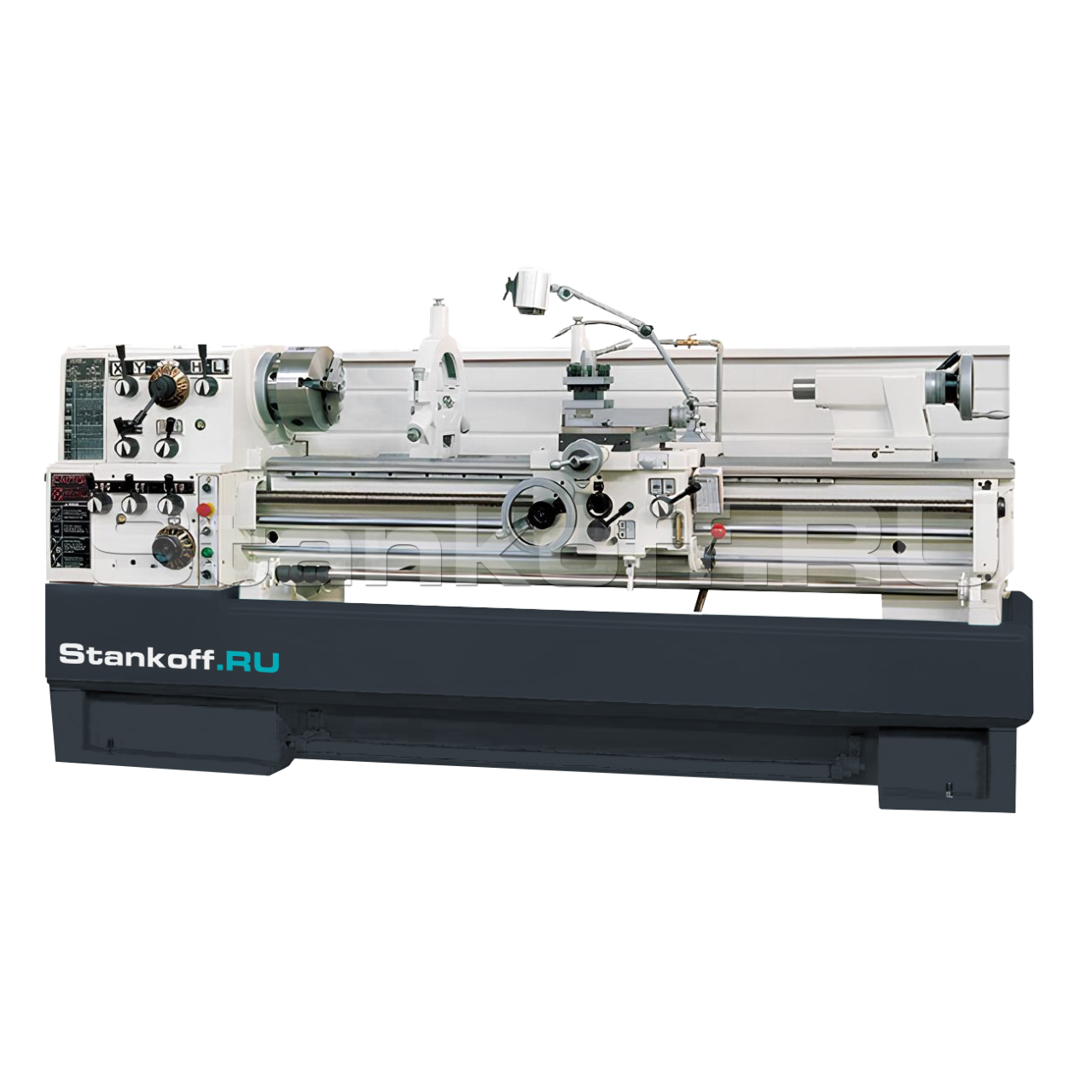

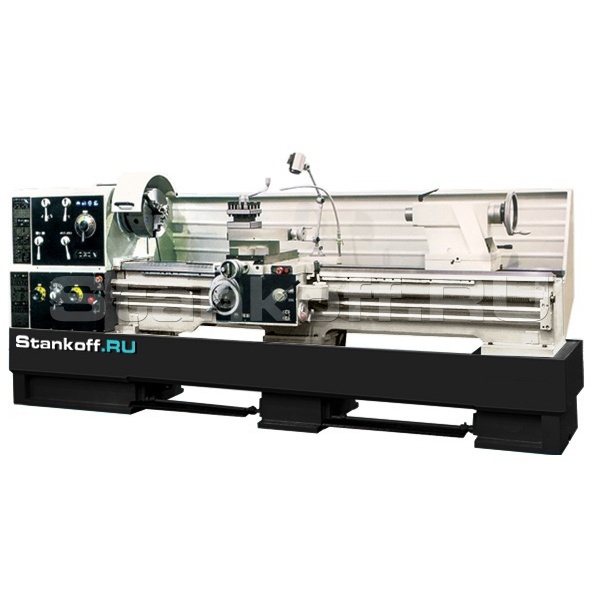

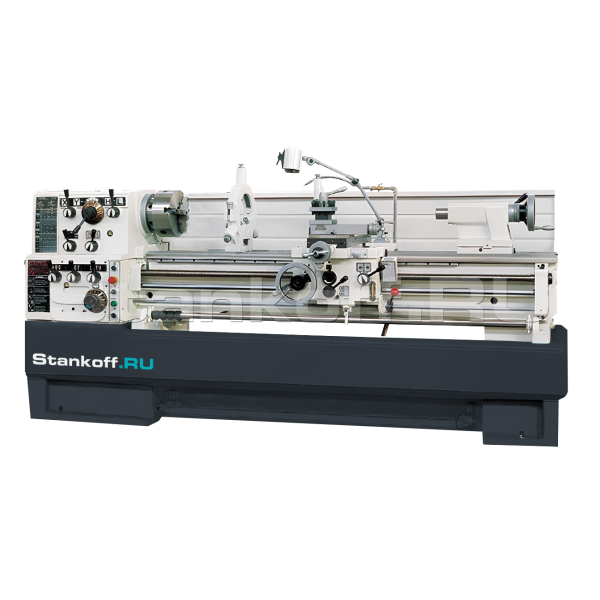

Токарно-винторезный станок SM-C6266/1500
+7 (995) 888-07-13
Детальное описание
Стандартная комплектация
- 3-х кулачковый патрон Ø315 мм;
- 4-х кулачковый патрон Ø400 мм;
- Фланцевая планшайба Ø450;
- Переходная втулка;
- Стандартные крепления станка;
- Чугунное основание станка;
- Защитный кожух ходового винта;
- Полноразмерный задний защитный кожух;
- Поддон для сбора стружки;
- 4-х позиционный резцедержатель;
- Резьбоуказатель;
- Концевой упор продольного перемещения;
- Стальной упорный не вращающийся центр MT4;
- Неподвижный люнет Ø20-190 мм;
- Подвижный люнет Ø20-130 мм;
- Система подачи СОЖ;
- Ножной тормоз;
- Джойстик ускоренных перемещений по осям X/Y;
- Светодиодная лампа;
- Инструментальный ящик;
- Руководство по эксплуатации.

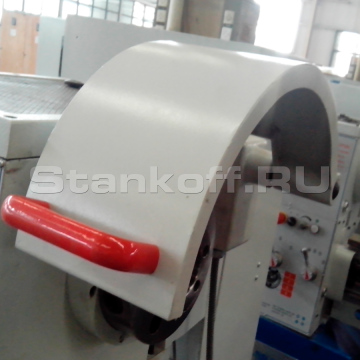

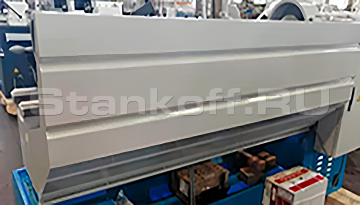

Полноразмерный задний защитный кожух
Ножной тормоз
Джойстик ускоренных перемещений по осям X/Y

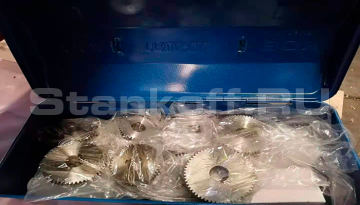

Комплект сменных шестеренок

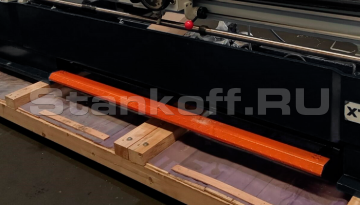

Чугунное основание

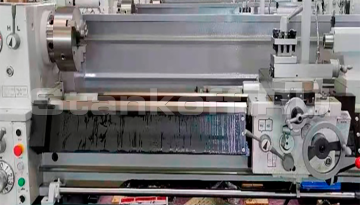

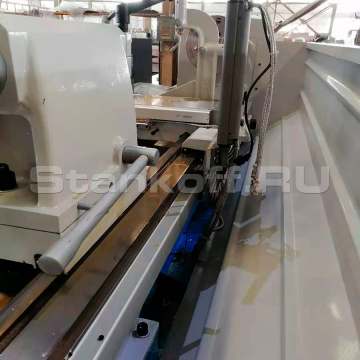

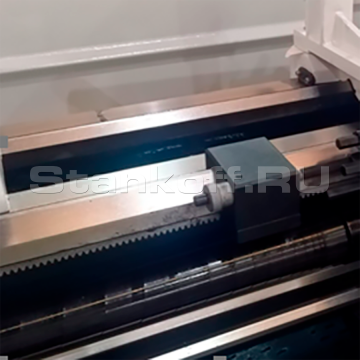

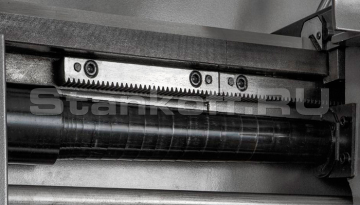

Защитный кожух ходового винта
3-х кулачковый патрон

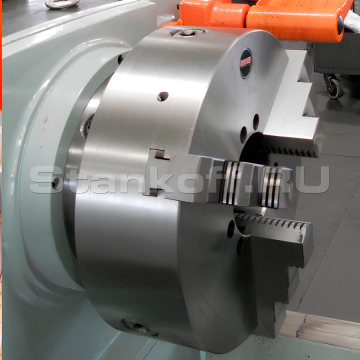

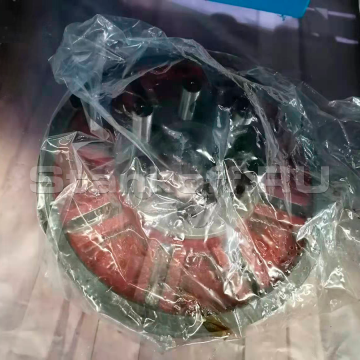

4-х кулачковый патрон

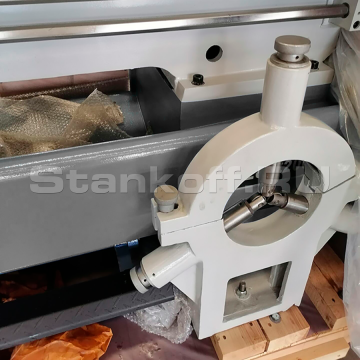

Неподвижный люнет

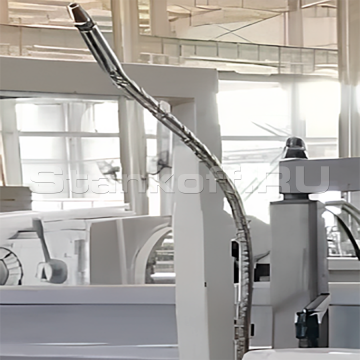

Система СОЖ
Концевой упор продольного перемещения

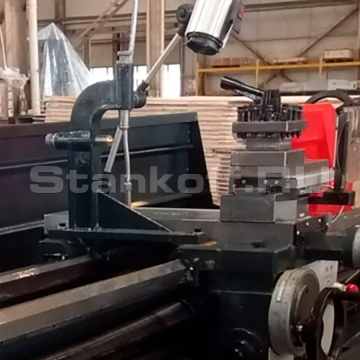

Подвижный люнет

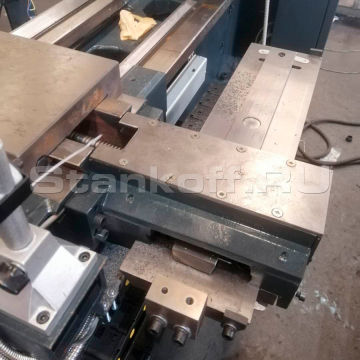

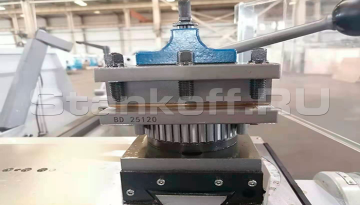

4-х позиционный резцедержатель

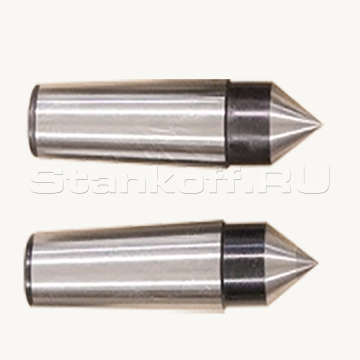

Стальные центры

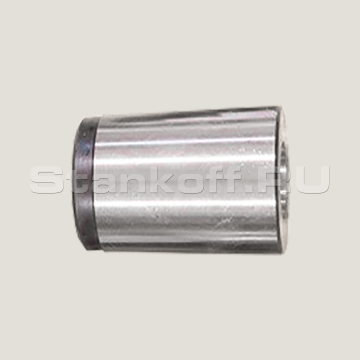

Переходная втулка

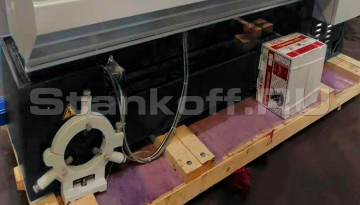

Фланцевая планшайба

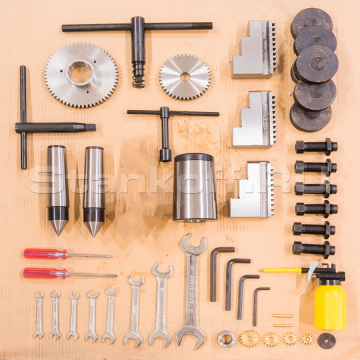

Ящик ЗИП с комплектом регулируемых опор

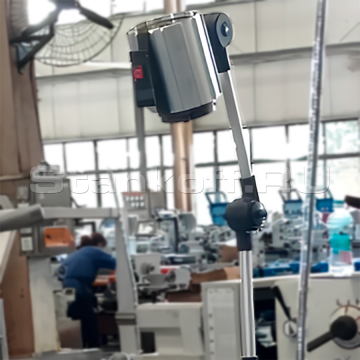

Светодиодная лампа
Рекомендуемые опции
- Вращающийся центр;
- Устройство для точения конусов;
- Цифровая индикация по трем осям;
- Увеличенный электрошкаф;
- Защитный экран с концевым выключателем;
- Защитный экран патрона с концевиком от Siemens.

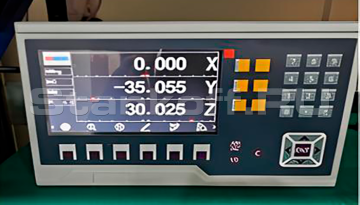

Цифровая индикация по трем осям ($780)
Защитный экран с концевым выключателем ($260)

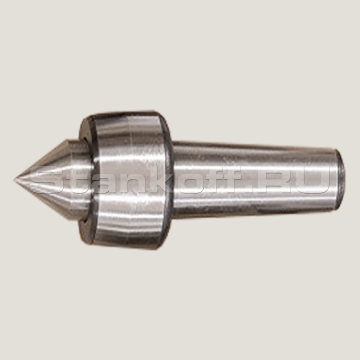

Вращающийся центр ($58)
Устройство для точения конусов ($598)
Защитный экран патрона с концевиком от Siemens ($90)

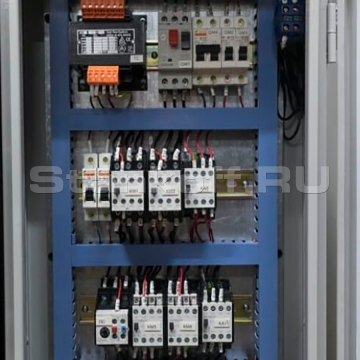

Увеличенный электрошкаф ($130)
Дополнительные опции
- Устройство для точения конусов;
- Вращающийся центр;
- Токарные резцы со сменными пластинами (25x25мм);
- Быстросменный резцедержатель на 4 инструмента;
- Цифровая индикация по двум осям;
- Цифровая индикация по трем осям;
- Увеличенный шкаф управления;
- Увеличенный защитный кожух резцедержателя с функцией отключения питания;
- Простой защитный кожух резцедержателя;
- Защитный кожух для трех валов (операционный, ходовой и подающий);
- Защитный кожух патрона с концевиком от Siemens;
- Промежуточный фланец.
Вращающийся центр ($58)
Устройство для точения конусов ($598)

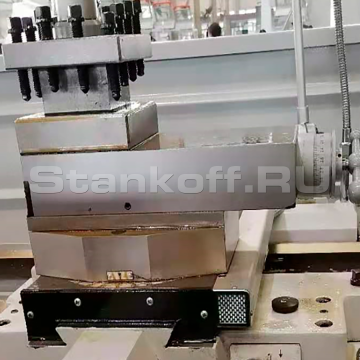

Простой защитный кожух резцедержателя ($38)
Защитный экран патрона с концевиком от Siemens ($90)
Цифровая индикация по трем осям ($780)
Защитный кожух для операционного, ходового, подающего валов ($208)

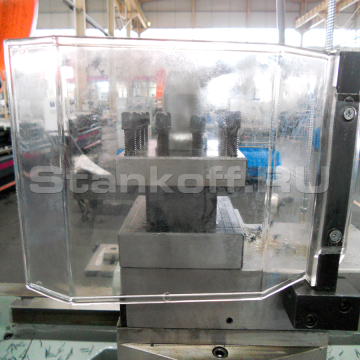

Защитный экран с концевым выключателем ($260)

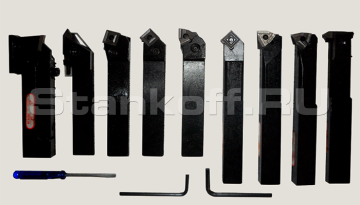

Набор резцов со сменными пластинами 25x25 ($264)
Быстросменный резцедержатель-4 поз. ($1374/$772)
Увеличенный электрический шкаф ($130)

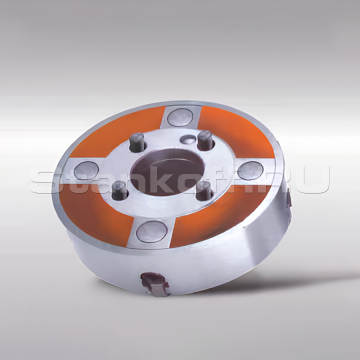

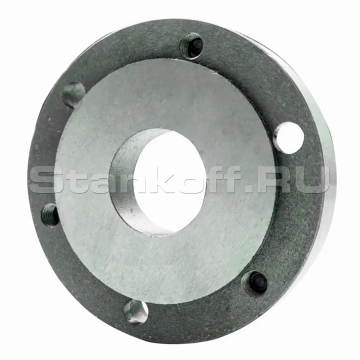

Промежуточный фланец ($78)
Цифровая индикация по двум осям ($618)
| Макс. диаметр обработки над станиной, мм | 660 |
| Макс. диаметр обработки над суппортом, мм | 440 |
| Макс. диаметр обрабатываемой детали в выемке, мм | 900 |
| Длина выемки, мм | 250 |
| Расстояние между центрами, мм | 1500 |
| Ширина станины, мм | 400 |
| Передняя бабка | |
| Фланец шпинделя | D1-8 |
| Отверстие шпинделя, мм | 105 |
| Конус шпинделя | ф113 (1:20) |
| Частота вращения, об/мин | 25-1600 |
| Подачи и резьбы | |
| Перемещение верхней части суппорта, мм | 230 |
| Поперечное перемещение суппорта, мм | 368 |
| Размер резцедержателя, мм | 25x25 |
| Резьба ходового вала, мм (TPI) | 12 (2) |
| Диапазон продольных подач, мм/об | 0,044-1,48 |
| Диапазон поперечных подач, мм/об | 0,022-0,74 |
| Количество метрических резьб, шт | 54 |
| Метрическая резьба, мм | 0,45-120 |
| Количество дюймовых резьб, шт | 54 |
| Дюймовая резьба, TPI | 7/16-80 |
| Количество диаметральных резьб, шт | 42 |
| Диаметральная резьба, DP | 7/8-160 |
| Количество модульных резьб, шт | 46 |
| Модульная резьба, MP | 0,25-60 |
| Задняя бабка | |
| Диаметр пиноли задней бабки, мм | 90 |
| Ход пиноли задней бабки, мм | 235 |
| Конус пиноли | MT-5 |
| Двигатели | |
| Мощность главного двигателя, кВт | 7,5 |
| Мощность СОЖ, кВт | 0,1 |
| Габаритные размеры | |
| Габаритные размеры станка (ДxШxВ), мм | 3210x1230x1600 |
| Габаритные размеры станка в упаковке (ДxШxВ), мм | 3240x1140x1840 |
| Вес нетто, кг | 3065 |
| Вес брутто, кг | 3535 |
