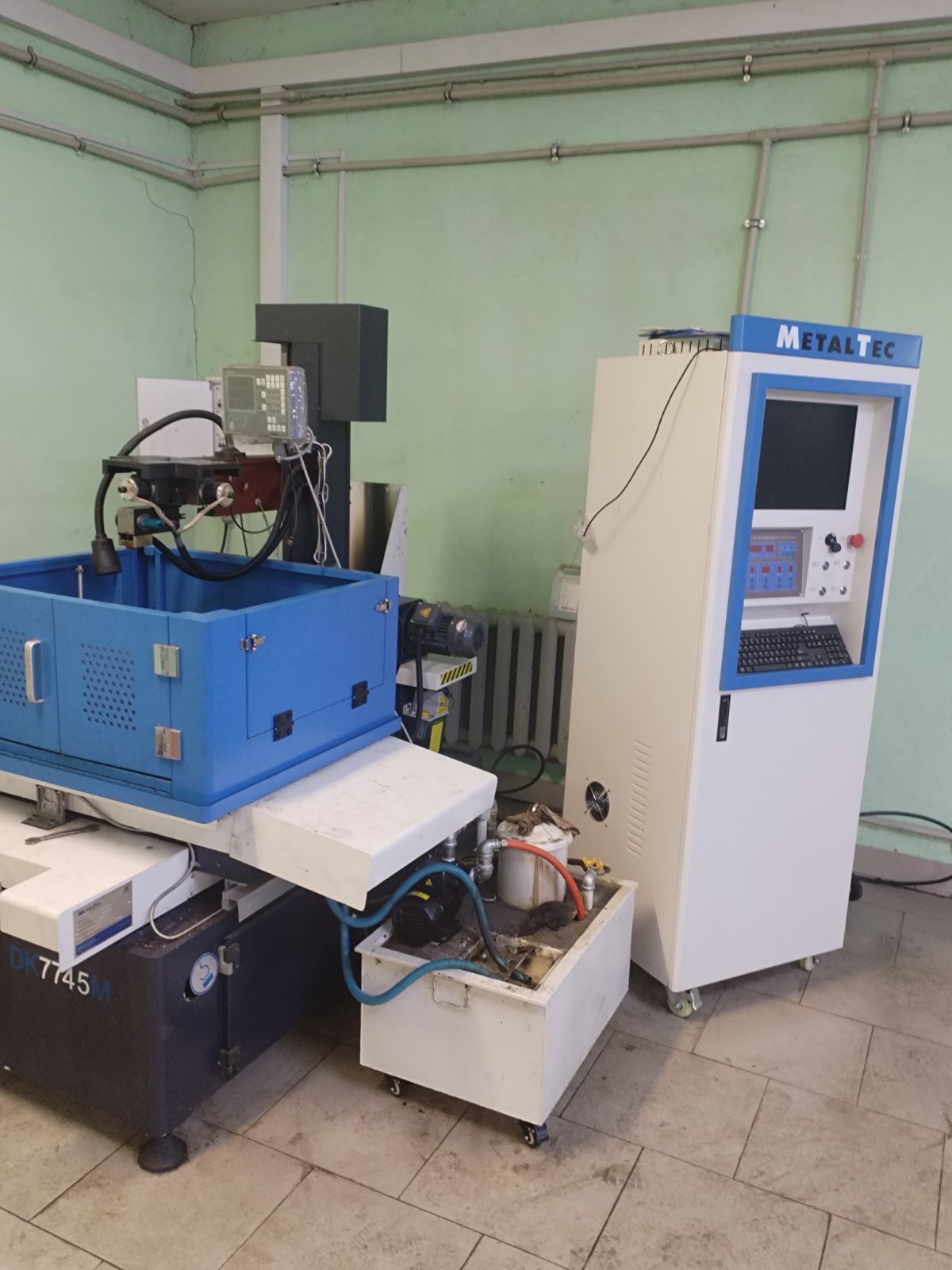

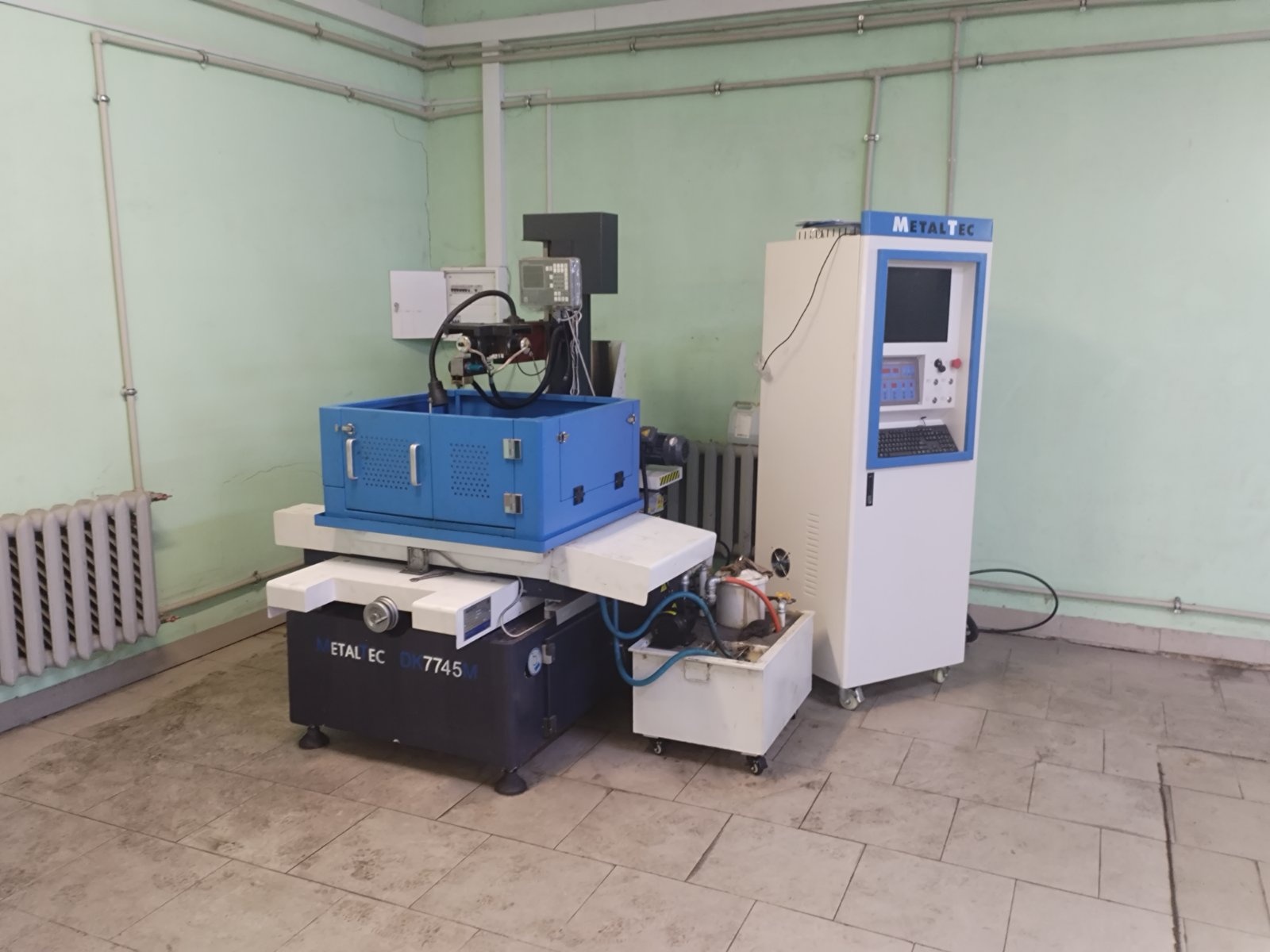

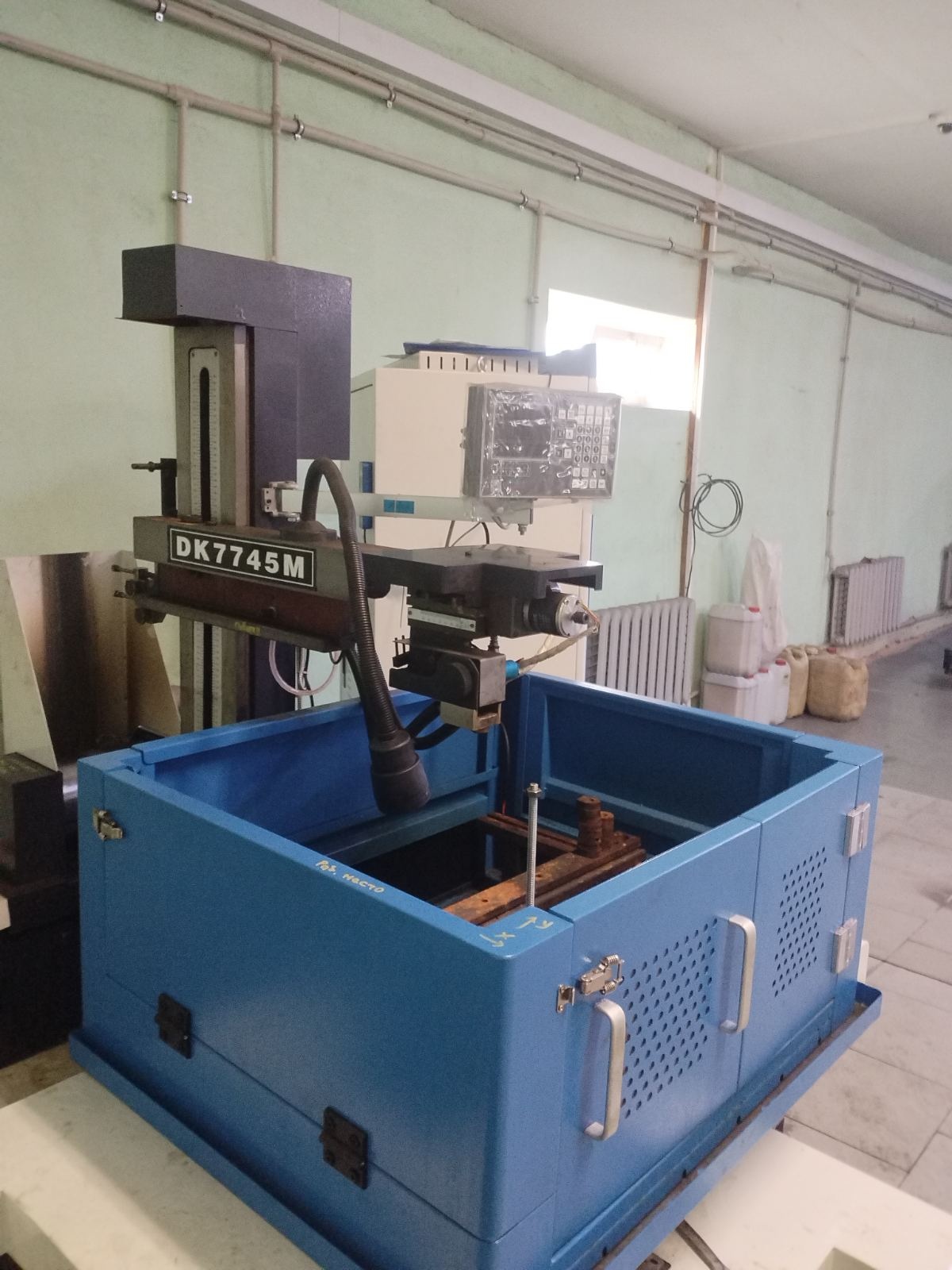

Электроэрозионный проволочно-вырезной многопроходной станок MetalTec DK 7745M Б/У - Продам в Минске

Модель: DK7745M
Тип: Многопроходный электроэрозионный станок с числовым программным управлением (ЧПУ)
Классификация: Проволочно-вырезной электроэрозионный станок (Wire EDM)
Назначение: Высокоточная обработка токопроводящих материалов методом электроэрозионной вырезки

Станок предназначен для изготовления сложных деталей и инструмента в следующих областях:

2.1. Изготавливаемые изделия:
Зубчатые передачи: шестерни, звёздочки, венцы, зубчатые и храповые рейки

Шлицевые соединения: прямобочные, эвольвентные, треугольные, квадратные, шестигранные

Детали общего назначения: втулки, муфты, валы

Инструментальное производство:

Штампы, матрицы, пуансоны

Пресс-формы, фильеры

Оснастка, оправки, цапфы, кондукторы

Тонкостенные детали

Контрольно-измерительный инструмент: калибры, шаблоны, скобы

Режущий инструмент: резцы, фрезы, сверла, ножи

2.2. Обрабатываемые материалы:
Закалённая сталь

Твёрдые сплавы (карбиды)

Алюминий и его сплавы

Титан и титановые сплавы

Магнитные материалы

Другие токопроводящие материалы
Общие данные
Модель станка DK7745M
Тип станка Многопроходный
Способ управления Управление разомкнутым контуром
Тип двигателя Шаговый
Тип подключения 3 фазы, 380 В, 50 Гц Электропитание
Рабочая зона и перемещения
Ход рабочего стола (X x Y) 450 x 550 мм
Максимальная высота обрабатываемой детали 400 мм
Размер рабочего стола 810 x 570 мм
Допустимая нагрузка на стол 500 кг
Максимальный конус обрабатываемой детали ±6° / 80 мм
Точность и обработка
Рабочая точность 0.012 мм
Точность линейки с цифровым дисплеем 0.005 мм
Шероховатость поверхности (Ra) до 2.5 мкм
Процесс резки
Скорость резки ≤ 120-150 мм²/мин
Режущий ток 0.3 ≤ 6 А
Диаметр проволоки (электрода) Ø 0.12 – 0.20 мм
Скорость движения проволоки 5.8 – 11.5 м/с
Механика
Тип направляющих Линейные
Ходовой винт Прецизионный шариковый винт
Энергопотребление и габариты
Потребляемая мощность ≤ 1.5 кВт
Габаритные размеры (Д x Ш x В) 1600 x 1240 x 1400 мм
Вес станка 1800 кг
